下载文档原格式
几种常用塑料的成型工艺引言在现代工业生产中，塑料制品已广泛应用于各行各业，塑料的成型工艺对于塑料制品的质量和成本至关重要。
本文将介绍几种常用的塑料成型工艺，包括注塑成型、吹塑成型和挤塑成型。
一、注塑成型注塑成型是一种常见且广泛应用的塑料成型工艺。
这个过程是将熔融的塑料通过注射机射入模具中，随后快速冷却成型。
注塑成型具有以下几个特点：•适用于大批量生产；•成型速度快，效率高；•可以制造复杂的形状和细节；•可以根据需要加入多种添加剂；•成本相对较低。
注塑成型主要有以下几个步骤：1.塑料原料进料：将塑料颗粒通过注塑机的料斗输送到加热筒中，进行熔融。
2.制作模具：根据产品的形状和尺寸，制作适当的模具。
3.射入模具：将熔融的塑料注入模具中。
4.冷却成型：通过冷却系统，使塑料迅速冷却成型。
5.取出成品：将成品从模具中取出。
注塑成型应用广泛，常见的产品包括塑料杯、塑料盒、零部件等。
二、吹塑成型吹塑成型是一种常用的塑料成型工艺，适用于制造中空物体，如瓶子、容器、玩具等。
吹塑成型具有以下几个特点：•适用于大中批量生产；•可以制造中空物体；•成型速度较快；•成本相对较低。
吹塑成型主要有以下几个步骤：1.塑料颗粒预热：将塑料颗粒通过加热系统进行预热，使其变软且易于塑性变形。
2.吹塑成型：将预热的塑料颗粒放入吹塑机中，通过高压气体将其吹塑成模具中的形状。
3.冷却固化：通过冷却系统，使塑料迅速冷却固化。
4.修整：将成品从模具中取出，并进行修整、修剪等处理。
吹塑成型广泛应用于食品包装、化妆品容器等领域。
三、挤塑成型挤塑成型是一种将熔融的塑料挤出成型的工艺，适用于制造具有恒定截面形状的长条状成品，如管道、线缆等。
挤塑成型具有以下几个特点：•适用于大批量生产；•可以制造长条状成品；•成型速度较快；•成本相对较低。
挤塑成型主要有以下几个步骤：1.塑料预处理：将塑料颗粒或粉末进行预处理，使其达到适合挤塑的熔融状态。
2.加热熔融：将预处理的塑料通过加热系统加热熔融。
工艺讲解5大通用塑料的成型工艺，超级实用！聚丙烯（PP）注塑加工工艺1. 塑料的处理纯PP是半透明的象牙白色，可以染成各种颜色。
PP的染色在一般注塑机上只能用色母料。
在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。
户外使用的制品，一般使用UV稳定剂和碳黑填充。
再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。
PP注塑加工前一般不需特别的干燥处理。
2. 注塑机选用由于PP具有高结晶性。
需采用注射压力较高及可多段控制的电脑注塑机。
锁模力一般按3800t/m2来确定，注射量20%-85%即可。
3. 模具及浇口设计模具温度50-90℃，对于尺寸要求较高的用高模温。
型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。
边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。
模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。
均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。
4. 熔胶温度PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。
5. 注射速度为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。
6. 熔胶背压可用5bar熔胶背压，色粉料的背压可适当调高。
7. 注射及保压采用较高注射压力（1500-1800bar）和保压压力（约为注射压力的80%）。
大概在全行程的95%时转保压，用较长的保压时间。
8. 制品的后处理为防止后结晶产生的收缩变形，制品一般需经热水浸泡处理。
聚乙烯（PE）注塑成型工艺PE为结晶性原料，吸湿性极小，不超过0.01％，因此在加工前无需进行干燥处理。
塑料的各种工艺塑料是一种广泛应用于生产制造中的材料，其可塑性强、重量轻、成本低廉等特点，使得它在各个领域都有着广泛的应用。
而塑料的制造过程中，也有着各种不同的工艺，下面将按照类别进行介绍。
一、注塑成型注塑成型是一种常见的塑料加工工艺，它通过将塑料颗粒加热熔融后，注入到模具中进行成型。
这种工艺可以制造出各种形状的塑料制品，如塑料杯子、塑料盒子、塑料零件等。
注塑成型的优点在于生产效率高、成本低、制品精度高等。
二、挤出成型挤出成型是一种将塑料颗粒加热熔融后，通过挤出机将熔融的塑料挤出成型的工艺。
这种工艺可以制造出各种形状的塑料管道、塑料板材、塑料薄膜等。
挤出成型的优点在于生产效率高、成本低、制品表面光滑等。
三、吹塑成型吹塑成型是一种将塑料颗粒加热熔融后，通过吹塑机将熔融的塑料吹成空心制品的工艺。
这种工艺可以制造出各种形状的塑料瓶子、塑料桶等。
吹塑成型的优点在于生产效率高、成本低、制品轻便等。
四、压延成型压延成型是一种将塑料颗粒加热熔融后，通过压延机将熔融的塑料压延成型的工艺。
这种工艺可以制造出各种形状的塑料薄膜、塑料板材等。
压延成型的优点在于生产效率高、成本低、制品表面光滑等。
五、旋转成型旋转成型是一种将塑料颗粒加热熔融后，通过旋转模具将熔融的塑料旋转成型的工艺。
这种工艺可以制造出各种形状的塑料制品，如塑料碗、塑料盘子等。
旋转成型的优点在于生产效率高、成本低、制品表面光滑等。
综上所述，塑料的制造过程中有着各种不同的工艺，每种工艺都有着自己的优点和适用范围。
在实际生产中，需要根据不同的产品要求和生产条件选择合适的工艺，以达到最佳的生产效果。

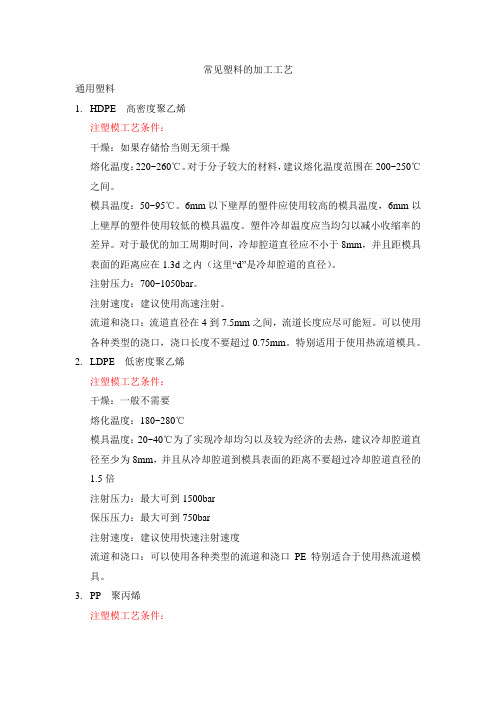

常见塑料的加工工艺通用塑料1.HDPE 高密度聚乙烯注塑模工艺条件：干燥：如果存储恰当则无须干燥熔化温度：220~260℃。
对于分子较大的材料，建议熔化温度范围在200~250℃之间。
模具温度：50~95℃。
6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。
塑件冷却温度应当均匀以减小收缩率的差异。
对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。
注射压力：700~1050bar。
注射速度：建议使用高速注射。
流道和浇口：流道直径在4到7.5mm之间，流道长度应尽可能短。
可以使用各种类型的浇口，浇口长度不要超过0.75mm。
特别适用于使用热流道模具。
2.LDPE 低密度聚乙烯注塑模工艺条件：干燥：一般不需要熔化温度：180~280℃模具温度：20~40℃为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的1.5倍注射压力：最大可到1500bar保压压力：最大可到750bar注射速度：建议使用快速注射速度流道和浇口：可以使用各种类型的流道和浇口PE特别适合于使用热流道模具。
3.PP 聚丙烯注塑模工艺条件：干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275℃，注意不要超过275℃。
模具温度：40~80℃，建议使用50℃。
结晶程度主要由模具温度决定。
注射压力：可达到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。
建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
20种塑料注塑工艺1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
几种常用塑料的成型工艺介绍随着科技的发展，塑料制品在各个领域已经得到了广泛应用，成型工艺也逐渐得到了完善和发展。
在制造塑料制品的过程中，成型技术起着至关重要的作用。
下面我们来介绍一下几种常用的塑料成型工艺。
一、注塑成型注塑成型是最常用的塑料成型工艺之一，也是最普及的制造方法。
在注塑成型中，是通过直接将塑料颗粒或粉末熔化后注入模具中，随着模具的关闭和加压，塑料被填充到空腔中，经过固化之后就可以得到塑料制品了。
注塑成型的优点是能够生产出高精度、高品质的塑料制品，生产效率和效益相对较高。
二、挤出成型挤出成型是一种通过热塑性塑料的挤压加工，制造出具有一定断面形状的塑料制品。
在挤出成型中，先将塑料熔化后装入挤出机中，在挤出机的高温和高压作用下，将熔化的塑料挤出，通过头模的形状来决定所得到的产品的形状和尺寸。
挤出成型的优点是能够生产出具有一定规格和长度的塑料型材，且生产成本相对较低。
三、吹塑成型吹塑成型也是常用的塑料成型工艺之一，主要是通过热塑性塑料制成的预制品，将其先加热软化后，通过空气压力将其吹到模具中，然后再冷却固化制成塑料制品。
吹塑成型的优点是制造出的产品质量轻巧、耐用、隔热性好，并且可以通过控制模具来生产不同尺寸和形状。
吹塑成型广泛应用于食品、医药、日化用品等领域。
四、热压成型热压成型是将加热的塑料片材或薄膜放置在模具内，经过高压和高温的作用下，使其熔化形成制品的成型工艺。
热压成型主要用于生产大型、复杂形状、厚度较薄的塑料制品。
该工艺优点是生产效率高，成本低，且可生产出质量较好的产品。
五、发泡成型发泡成型是指利用热塑性塑料或树脂在发泡剂的有机反应下，制成具有一定空隙的泡沫制品。
发泡成型具有轻质、隔热性好、吸音性好等特点。
主要用于制造隔热管、电子产品的包装、汽车座椅等。
六、旋转成型旋转成型是一种通过连续旋转热塑性塑料模具来形成塑料制品的成型工艺。
旋转成型可以生产出特殊的形状，具有高度的设计自由度，广泛应用于汽车、航空航天、家具、玩具等领域。
常用塑料加工工艺1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
