LNCM-逆流式密闭冷却塔简介：一、LNCM型号说明其中 ：L为表“LIANGCHI良机”之意；N为表“逆流式”之意(为取“逆”字拼音的第一个字母,第二层意为 新型NEW的冷却塔）；C为表“COOLINGTOWER冷却塔”之意。
此类型塔定义为良机新型逆流闭式冷却塔。
产学研合作、严谨实验、完善设计二、LNCM-型逆流闭型冷却塔，系与东华大学环境科学与工程学院合作，历经多年来不断实验开发之新产品；研发之初集团专门调拨研发基金，搭建冷却塔零部件测试平台，并配备空气调节系统，单独测试主要零部件在各种气候、工况下的性能，力 求产品精益求精。
三、研发密闭式冷却塔目的◎避免水垢侵入主机热交换器内造成难以克服的阻抗。
◎避免热交换器内结垢造成阻塞；◎省电—维持主机长期高效率运转； (美國Oak Ridge國家實驗室實驗結果報告顯 示，結垢將使主機系統效率下降達20%以上)◎省水—减少排放量和飞溅损失；◎省药剂—减少环境污染；◎省维护保养—由原主机热交换器和冷却塔二者都要维护保养，简化为只有冷却塔需保养维护。
四、适 用 条 件◎对于换热介质要求 特别洁净高端设备，保持换热设备效率。
◎有一定的危害性换热介质，不能与空气接触介质。
◎对冷却设备一定的侵蚀介质。
1 水质状况不佳及易造成设备腐蚀结垢的场所。
2 安装场所环境恶劣，污染严重者，离道路较近之场所。
3 水源热泵空调系统；变压器冷却、玻璃熔窑 冷却、淬火水、淬 火油工业流体冷却。
4 空压机、注塑模具、真空炉、发电机组水冷却。
5 感应加热行业：高频、中频电源冷却；熔炼 油、保温炉、透热炉冷却；高频、中频淬火 成套设备冷却。
五、 使用的优点◎ 密闭式冷却塔运转时，盘管内一次侧载热溶液没有与空气直接接触，因此可避免终端设备受污染而产生的阻塞、结垢及腐蚀问题，亦能减少经常维护保养的麻烦。
六、密闭式冷却塔结构示意图七、工 作 原 理闭式冷却塔工作时，分为三部份循环,一个电路系统.1 、一次侧换热循环：一次侧（外循环）的载热溶液（循环热水）流过密闭式冷却塔的盘管时，分为四个阶段进行热传递：① 首先载热溶液的热量通过对流换热传递给盘管的内表面；② 经过管壁热传导至盘管外表面；③ 由盘管外表面对流传热给管外流动的水膜；④ 最后从水膜籍由蒸发与对流换热传给空气（见下图）。
FBN系列一闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔得进风形式为底部逆流进风，与下落得喷淋水逆向交替形成饱与湿热空气,热量由顶部风机排出,水分由特殊结构得脱水器挡回集水槽循环使用,内部空间没有预冷散热得填料,余出更多得空间来增加盘管得单位散热面积,结构紧凑,占地小、特别适用于温度较低或温差较小得流体冷却。
FBN概念:F-风水冷却 B—闭式系统N—逆流式2、组成部分成套设备一般有三大部分组成:主机、辅机、电控箱;主机组成部分:1）风机:设计诱风型风筒,符合空气动力学原理,充分利用气体流场均化理论,缩小了涡流区,降低了流阻,使机体内热气能够快速排出机外;2）收水器：主要作用就是最大限度得挡回排放得水分，设备正常运行时,下面喷淋泵喷到铜管上面大量水分,由于上部比较靠近风机所在位置,为防止一些水分被风机吸出机外,从而需收水器阻挡一番; 3）冷却盘管（冷凝器）：一般可采用二种材质:a、采用优质T2紫铜管焊接而成,耐压设计l°6Mpa,铜管散热效果相对较好,一般应用在中频炉行业、冷库（食品）、化工等;b、采用优质低碳无缝钢管制成, 经过分级与整体三次205Mpa强压试验,整体在高温溶槽里进行浸锌处理,确保钢管得卓越性能,一般应用在中央空调（螺杆机组）行业。
注:冷却盘管中需冷却得流体可为多种,如纯洁水、淬火液、液压油、液态氨、氟利昂等;4）。
集水槽:主要就是盛放一定量得水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水得循环,使喷淋泵喷到冷却盘管上面得水自然落入集水槽中,从而保证喷淋工序得正常运行。
5）喷淋头：为使喷到冷却盘管上面得水分均匀流畅，达到最佳散热效果;6）喷淋水泵:主要功能就是将集水槽中得水,通过管道与喷淋头均匀得喷淋到冷却盘管上面,当大量有喷淋泵喷上去得水自上而下流淌时, 从而带走一部分从冷却盘管内传出得热量,达到降温得目得; 7）。
进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象,避免阳光照射到水槽内部,有效得保证喷淋水得水质及使用温度,有效防止灰尘及水藻滋生;8）冷却塔外壳:支撑,机体主要组成部分;采用镀铝锌板制作,就是耐腐蚀、阻热性能最强得板材之一,使用寿命就是普通镀锌板得3—6倍;根据特殊需要,也可采用201、3 04或3 16不锈钢板制作、辅机组成部分:1）。
LNCM-逆流式密闭冷却塔简介：一、LNCM型号说明其中 ：L为表“LIANGCHI良机”之意；N为表“逆流式”之意(为取“逆”字拼音的第一个字母,第二层意为 新型NEW的冷却塔）；C为表“COOLINGTOWER冷却塔”之意。
此类型塔定义为良机新型逆流闭式冷却塔。
产学研合作、严谨实验、完善设计二、LNCM-型逆流闭型冷却塔，系与东华大学环境科学与工程学院合作，历经多年来不断实验开发之新产品；研发之初集团专门调拨研发基金，搭建冷却塔零部件测试平台，并配备空气调节系统，单独测试主要零部件在各种气候、工况下的性能，力 求产品精益求精。
三、研发密闭式冷却塔目的◎避免水垢侵入主机热交换器内造成难以克服的阻抗。
◎避免热交换器内结垢造成阻塞；◎省电—维持主机长期高效率运转； (美國Oak Ridge國家實驗室實驗結果報告顯 示，結垢將使主機系統效率下降達20%以上)◎省水—减少排放量和飞溅损失；◎省药剂—减少环境污染；◎省维护保养—由原主机热交换器和冷却塔二者都要维护保养，简化为只有冷却塔需保养维护。
四、适 用 条 件◎对于换热介质要求 特别洁净高端设备，保持换热设备效率。
◎有一定的危害性换热介质，不能与空气接触介质。
◎对冷却设备一定的侵蚀介质。
1 水质状况不佳及易造成设备腐蚀结垢的场所。
2 安装场所环境恶劣，污染严重者，离道路较近之场所。
3 水源热泵空调系统；变压器冷却、玻璃熔窑 冷却、淬火水、淬 火油工业流体冷却。
4 空压机、注塑模具、真空炉、发电机组水冷却。
5 感应加热行业：高频、中频电源冷却；熔炼 油、保温炉、透热炉冷却；高频、中频淬火 成套设备冷却。
五、 使用的优点◎ 密闭式冷却塔运转时，盘管内一次侧载热溶液没有与空气直接接触，因此可避免终端设备受污染而产生的阻塞、结垢及腐蚀问题，亦能减少经常维护保养的麻烦。
六、密闭式冷却塔结构示意图七、工 作 原 理闭式冷却塔工作时，分为三部份循环,一个电路系统.1 、一次侧换热循环：一次侧（外循环）的载热溶液（循环热水）流过密闭式冷却塔的盘管时，分为四个阶段进行热传递：① 首先载热溶液的热量通过对流换热传递给盘管的内表面；② 经过管壁热传导至盘管外表面；③ 由盘管外表面对流传热给管外流动的水膜；④ 最后从水膜籍由蒸发与对流换热传给空气（见下图）。
S3640/LJJTS58企业产品技术资料冷却塔1产品名称良机牌LBCM 系列圆形逆流式冷却塔2技术性能指标、规格型号3执行标准GB/T 7190.1-1997《玻璃纤维增强塑料冷却塔》4产品适用范围LBCM 及LBCM-LN 型，冷却水系统回水温度在50℃以下。
LBCM-P 型高温冷却塔，回收温度在50℃～95℃的工业冷却水系统的回水（出水），再生为冷却水。
5外形尺寸、主要部件材质5.1外形尺寸见图5.2主要部件材质采用玻璃纤维增强塑料（FRP）材质制造。
小型冷却塔采用低噪音马达直接传动，大型冷却塔采用进口V 型皮带减速器；自动旋转喷头采用强化塑胶或铝合金铸造。
标准型和低噪型冷却塔散热材料采用PVC硬布热压成型，高温型冷却塔散热材料采用特殊成型的PP 塑胶材料。
见表LBCM-125～200LBCM-50～100LBCM-250～900LBCM-3～900外形尺寸图S3640/LJJT6设计及施工要点6.1应放置在屋顶或空气畅通的地方，避免装于防火巷道，或易反射音量的高墙旁；避免装于煤烟及灰尘多的地方；不适于安装在有腐蚀性气体发生的地方；应远离锅炉房、厨房等较热的地方。
6.2循环水出入水管的配管向下较好，避免配管突高，且不能高于下方水槽的配管。
循环水泵应安装于下部水槽以下。
6.3冷却塔两台以上并用，而只用一台水泵时，水槽需另配装一连通管，使两台冷却塔的水位同高。
6.4循环水出入口管直径大于100mm时，宜用防震软管，防止塔身因管路振动使水盘破裂。
6.5冷却塔基础加避震器时，冷却塔的支持脚与避震器之间必须装设整体底座，以免因受力不均导致冷却塔破裂。
6.6当供水水源低于冷却塔或水压不足时，需另装一台水泵或另装一较高的补给水箱。
6.7冷却塔热水进口处须加Y型过滤器。
6.8选定冷却塔需考虑的要素：循环水量，入口、出口水温，外气湿球温度，安装场地限制，用途等。
LBCM、LBCM-LN系列冷却塔机型选定表S59企业产品技术资料。

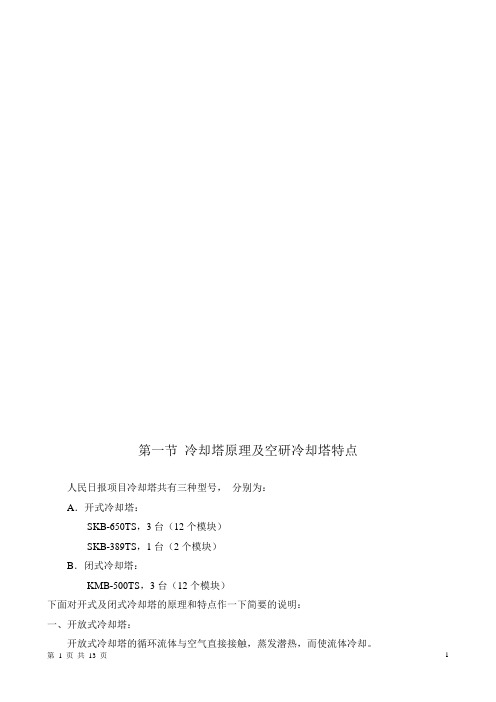

第一节冷却塔原理及空研冷却塔特点人民日报项目冷却塔共有三种型号，分别为：A．开式冷却塔：SKB-650TS，3台（12个模块）SKB-389TS，1台（2个模块）B．闭式冷却塔：KMB-500TS，3台（12个模块）下面对开式及闭式冷却塔的原理和特点作一下简要的说明：一、开放式冷却塔：开放式冷却塔的循环流体与空气直接接触，蒸发潜热，而使流体冷却。
空研开放式冷却塔的主要特点：⏹采用模块多联体设计，同塔形可无限组合装配；⏹塔内点检通道通畅，维护点检方便快捷；⏹可应不同季节所需冷量逐一控制通风系统开闭；⏹下部水槽为倾斜状便于清理。
二、密闭式冷却塔密闭式冷却塔的循环流体是通过盘管壁与喷淋水进行热交换或传热到空气中达到冷却目的。
空研密闭式冷却塔的主要特点：⏹循环流体密闭运行，不会蒸发、浓缩、污染或污染环境；⏹无须经常停机保养维护，运行稳定安全，适合需要连续运转的系统；⏹循环流体因无阳光照射且不与空气接触，所以不会产生藻类和盐类结晶；⏹可以进行干式运行，不会滋生各类病菌。
一；空研冷却塔配件性能及特点空研冷却塔配备了高品质性能的部件（如风机部分、填料胶片等均为进口部件）。
1.风机、扇叶（日本进口）⏹采用SMC成型玻璃钢之三元扇叶；⏹组织结构聚合紧密，无砂眼，使用寿命长；⏹由日本工厂做好动静平衡、组装编号，按序号出厂。
⏹重量轻，启动快，表面光滑，风噪低；2.难燃填料（PVC原料日本进口）日本空研最新设计W型水路薄膜式填料，采用阻燃型硬质聚氯乙烯（PVC）真空吸塑成型。
具有如下特点：⏹比表面积大、储水量多;⏹亲水性能强、水膜均匀、收水性好、漂水少;⏹热力性能优秀，绝对保障设计要求的冷量;⏹厚度 (0.27T、0.35T)，无须截断或穿孔安装,避免了填料的坍塌现象。
3.传动轴及电机（传动轴轴承日本进口）▪风机皮带为日本三星皮带。
▪传动轴：采用日本精工NSK轴承；4.FRP集水槽及检修通道⏹采用一体成型倾斜式集水槽，便于清洗，避免现场拼接质量差的问题，集水箱储水充裕，保证不会发生吸空现象；⏹不锈钢球阀控制补水系统，经久耐用；⏹塔内采用花纹钢板检修通道，为维护人员提供防滑保障。

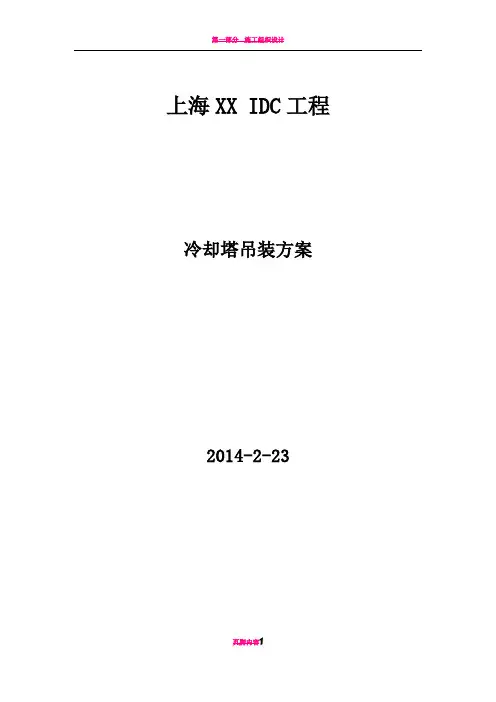

上海XX IDC工程冷却塔吊装方案2014-2-23一、工程概况XX IDC机房楼位于浦东XX路XX号，地下一层，地上六层。
空调冷却塔在六楼楼顶。
工程冷却塔采用良机（LNCM型冷却塔），冷水塔的具体情况如下：二、吊装方案选择根据现场特点，采用轮胎式起重机吊装制冷机组、方便、快捷。
吊装时，直接用起重机吊起，吊装至六楼楼顶,再水平运输至设备基础就位。
预先在机组上系两根牵引绳，以防机组在吊装过程中过度晃动。
设备吊至楼顶后再用手拉倒链牵引，依次拉至预定位置。
三、现场勘察地形情况总计6个单体冷却塔，吊装区域及吊车进出口，见下图：楼房南侧区域，因为位于XX 1#楼与2#楼之前，区域空间较小，且目前为停车场。
吊装时，需要将停车场位置保留出来。
经过现场查勘，1#楼与2#之间间距为：15.2米。
吊装高度：H=h1+h2+h3+h4,总计34.05米。
h1：六楼楼顶高度：30米h2：女儿墙高度1米，原管道高度1.55米。
（忽略女儿墙高度）。
h3：冷却塔最高部件高度：2米h4：工作高度：吊装距平台高度：0.5米其中南侧3台冷却塔的平移距离为：11米。
其中南侧3台冷却塔的平移距离为：19米。
冷却塔就位平面图：四、施工前准备及施工要求1.施工人员在施工前应认真熟悉图纸，充分领会设计意图及业主要求。
2.施工前应考察测量设备就位地点的位置、尺寸，并核实现场环境是否符合垂直水平运输条件的要求。
3.核实楼顶放置冷却塔平台结构荷栽量是否符合冷却塔自重吨位要求及起、落放置条件的参数。
4.核实吊装区域的物资、人员是否已经全部转移。
5.施工前应建立有效的指挥管理网络。
各级管理作到指挥明确，责任到人。
现场总指挥：对现场吊装作业进行人员、机具、材料、信号等方面的总指挥。
现场安全技术负责：对吊装现场的技术交底，人员、机具、材料等技术状况负责监督检查。
对安全措施、安全防护进行监督检查。
现场监理员：对吊装现场技术措施和工序防护工作进行监督检查。
辅助工：在设备搬运过程中，负责施工现场的清理、安全维护及从事辅助性工作。

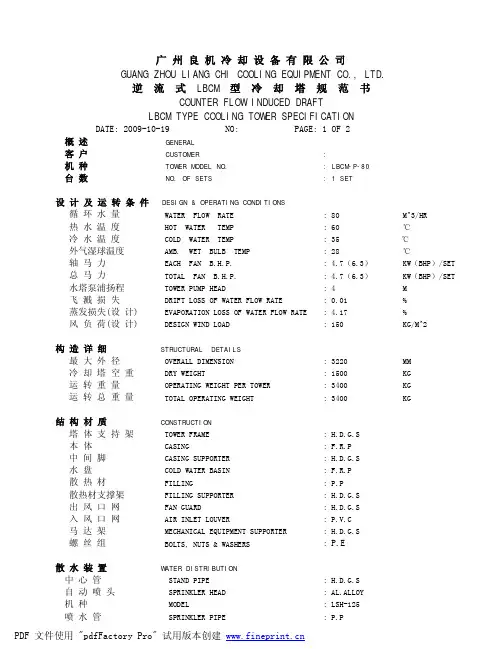

广州良机冷却设备有限公司GUANG ZHOU LIANG CHI COOLING EQUIPMENT CO., LTD.逆流式 LBCM 型冷却塔规范书COUNTER FLOW INDUCED DRAFTLBCM TYPE COOLING TOWER SPECIFICATIONDATE: 2009-10-19 NO: PAGE: 1 OF 2概述 GENERAL客户 CUSTOMER :机种 TOWER MODEL NO. : LBCM-P-80台数 NO. OF SETS : 1 SET设计及运转条件DESIGN & OPERATING CONDITIONS循环水量 WATER FLOW RATE : 80 M^3/HR 热水温度 HOT WATER TEMP : 60 ℃冷水温度 COLD WATER TEMP : 35 ℃外气湿球温度 AMB. WET BULB TEMP : 28 ℃轴马力 EACH FAN B.H.P. : 4.7（6.3）KW（BHP）/SET 总马力 TOTAL FAN B.H.P. : 4.7（6.3）KW（BHP）/SET 水塔泵浦扬程 TOWER PUMP HEAD : 4 M飞溅损失 DRIFT LOSS OF WATER FLOW RATE : 0.01 %蒸发损失(设计) EVAPORATION LOSS OF WATER FLOW RATE : 4.17 %风负荷(设计) DESIGN WIND LOAD : 150 KG/M^2构造详细STRUCTURAL DETAILS最大外径 OVERALL DIMENSION : 3220 MM冷却塔空重 DRY WEIGHT : 1500 KG运转重量 OPERATING WEIGHT PER TOWER : 3400 KG运转总重量 TOTAL OPERATING WEIGHT : 3400 KG结构材质CONSTRUCTION塔体支持架 TOWER FRAME : H.D.G.S本体 CASING : F.R.P中间脚 CASING SUPPORTER : H.D.G.S水盘 COLD WATER BASIN : F.R.P散热材 FILLING : P.P散热材支撑架 FILLING SUPPORTER : H.D.G.S出风口网 FAN GUARD : H.D.G.S入风口网 AIR INLET LOUVER : P.V.C马达架 MECHANICAL EQUIPMENT SUPPORTER : H.D.G.S螺丝组 BOLTS, NUTS & WASHERS : P.E散水装置WATER DISTRIBUTION中心管 STAND PIPE : H.D.G.S自动喷头 SPRINKLER HEAD : AL.ALLOY机种 MODEL : LSH-125喷水管 SPRINKLER PIPE : P.PPAGE: 2 OF 2客户 CUSTOMER :机种 TOWER MODEL NO. : LBCM-P-80机械设备MECHANICAL EQUIPMENTS风车 FAN UNIT数量 NO. OF UNIT : 1 UNIT/SET 型式 TYPE : 轴流式 AXIAL FLOW机种 MODEL : LSF-240制造商 MANUFACTURER : 良机公司 LIANG CHI风叶直径 DIAMETER : 2360 MM叶片数 NO. OF BLADES : 4回转数 FAN SPEED : 292 RPM尖端速度 TIP SPEED : 36.7 M/S叶片材质 BLADE MATERIAL : AL.ALLOY风叶盘材质 HUB MATERIAL : AL.ALLOY风量 AIR VOLUME : 1500 M^3/MIN 减速机 SPEED REDUCER数量 NO. OF UNIT : 1型式 TYPE : BELT机种 MODEL : VBA-055-BL制造商 MANUFACTURER : 良机公司LIANG CHI减速比 REDUCTION RATIO : 3.25:1马达 FAN MOTOR数量 NO. OF UNIT : 1 UNIT/SET 绝缘等级 INSULATION : F框号 FRAME NO. : ---制造商 MANUFACTURER : 良机公司 LIANG CHI转速 SPEED : 955 RPM马力 RATED H.P. : 5.5（7.5）KW（HP）电源 POWER SOURCE : VOLT*3*50配管PIPING CONNECTION入水管 WATER INLET : 5 B ( 125A)出水管 WATER OUTLET : 5 B ( 125A)自动补给管 AUTO FILL : 1 1/4 B ( 32A)手动补给管 QUICK FILL : 1 1/4 B ( 32A)溢水管 OVER FLOW : 2 B ( 50A)排水管 DRAIN : 2 B ( 50A)V备注REMARKF.R.P. : 玻璃纤维强化塑胶Fiberglass Reinforced PlasticsAL.ALLOY.: 铝合金Aluminum Alloy CastH.D.G.S. : 热浸镀锌铁Hot Dip Galvanized Steel审核APPROVED : 校对CHECKED : 设计DESIGN:。
冷却塔的构造和分类来源：文章作者：宋弘东录入时间：08-01-20 22:06:52在工业企业水平衡测试过程中经常遇到间接冷却水循环过程中的冷却塔，正确认识冷却塔，对于计算间接冷却循环水耗水量具有重要意义。
其冷却原理为：水在冷却塔中被冷却降温，水中热量一部分由于水的表面形成水蒸汽的潜热逸入大气中，另一部分由于水和空气温差形成接触散热而达到降温的效果。
冷却塔的构造主要包括：(1)淋水装置；(2)配水系统；(3)通风系统；(4)集水池；(5)塔体；(6)进出水管路；(7)收水器。
冷却塔按不同的分类方式分成不同的类型：冷却塔按通风方式主要分为三种类型，自然通风冷却塔、机械通风冷却塔和混合通风冷却塔。
自然通风冷却塔主要有开放式和风筒式两种。
开放式自然通风冷却塔是指其风源为自然风力，故其塔体多建在具有一定的高度通风地区，配风装置主要靠四周的百叶窗板；风筒式冷却塔又称为双曲线型塔，其风力由高大塔体内、外的空气密度差造成，塔高根据热力计算及空气动力计算而定。
其冷却效果稳定，运行费用低，故障少，易维护，风筒高飘滴和雾气对环境影响小，缺点在于空气内外密度差小，通风抽力小，不易用在高温高湿地区。
机械通风冷却塔可分为鼓风式和抽风式冷却塔，分别利用抽风机或鼓风机强制空气流动，它的冷却效率高，稳定，占地面积小，基建投资少，但运行费用高，其中抽风式使塔内呈负正压状态，有利于水蒸发，鼓风式情况则相反，鼓风式冷却塔主要用于小型冷却塔或水对风机有侵蚀性的冷却塔中。
冷却塔的淋水装置是扩大水气接触面积的主要设施，按淋水方式有三种：(1)用喷头将热水喷散成小水滴；(2)洒下的水在淋水板上形成薄膜；(3)热水在淋水装置中以小水滴形式逐层落下。
故冷却塔按淋水方式可分为喷水式、薄膜式、点滴式、点滴薄膜式四种冷却塔。
点滴式淋水装置由水平或倾斜放置的板条组成。
板条有木板条、钢丝网水泥板条和塑料板条，其断面可造成矩形、三角形或半圆形。
板条被规则地分层固定在支架上。

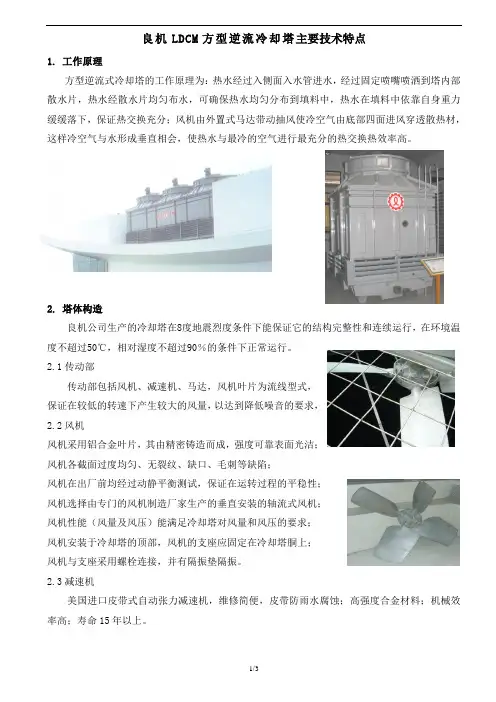

良机LDCM方型逆流冷却塔主要技术特点1. 工作原理方型逆流式冷却塔的工作原理为：热水经过入侧面入水管进水，经过固定喷嘴喷洒到塔内部散水片，热水经散水片均匀布水，可确保热水均匀分布到填料中，热水在填料中依靠自身重力缓缓落下，保证热交换充分；风机由外置式马达带动抽风使冷空气由底部四面进风穿透散热材，这样冷空气与水形成垂直相会，使热水与最冷的空气进行最充分的热交换热效率高。
2. 塔体构造良机公司生产的冷却塔在8度地震烈度条件下能保证它的结构完整性和连续运行，在环境温度不超过50℃，相对湿度不超过90％的条件下正常运行。
2.1传动部传动部包括风机、减速机、马达，风机叶片为流线型式，保证在较低的转速下产生较大的风量，以达到降低噪音的要求，2.2风机风机采用铝合金叶片，其由精密铸造而成，强度可靠表面光洁；风机各截面过度均匀、无裂纹、缺口、毛刺等缺陷；风机在出厂前均经过动静平衡测试，保证在运转过程的平稳性；风机选择由专门的风机制造厂家生产的垂直安装的轴流式风机；风机性能（风量及风压）能满足冷却塔对风量和风压的要求；风机安装于冷却塔的顶部，风机的支座应固定在冷却塔胴上；风机与支座采用螺栓连接，并有隔振垫隔振。
2.3减速机美国进口皮带式自动张力减速机，维修简便，皮带防雨水腐蚀；高强度合金材料；机械效率高；寿命15年以上。
2.4电机良机自行生产电机。
高品质、低噪声特性，使冷却塔在运行过程中，时刻处于最安全、最有效之状态，户外防潮密闭型电动机，电机能在湿热环境条件下高效低噪的运行。
风机与电功机为皮带传动。
电动机轴功率安全系数为1.15，电动机配有起吊螺孔、以更方便地安全起吊电动机。
电动机设置热保护器，有过载保护装置。
电动机在额定电压下的堵转电流不超过额定满负荷满载电流的65％。
电动机的绝缘是F级绝缘体系。
电动机绕组经过浸渍使绝缘具备抗潮性能及能够承受一般环境污染，。
电器安全性能应符合国家标准：a．绝缘电阻值不应小于2MΩ；b．介电强度试验时不应击穿闪络；c．接地电阻不应大于0.1Ω；d．泄漏电流值应不大于5mA。
