闭式冷却塔工作原理【详解】

闭式循环水冷却塔工作原理一、引言闭式循环水冷却塔是一种常用于工业生产中的冷却设备，它通过水的循环来降低设备或工艺中产生的热量。

下面将详细介绍闭式循环水冷却塔的工作原理。

二、工作原理闭式循环水冷却塔的工作原理可以分为以下几个步骤：1. 冷却介质的循环闭式循环水冷却塔中的冷却介质一般是水。

冷却塔通过水泵将冷却介质（水）从水池中抽出，经过冷却器（例如换热器）吸收热量，然后再通过管道重新回到水池，形成循环。

这样就可以不断地将热量带走，保持设备或工艺的温度在合理范围内。

2. 散热过程当冷却介质通过冷却器时，冷却器中的散热片会将冷却介质的温度降低。

这是因为散热片的表面积相对较大，可以增加冷却介质与周围空气的接触面，从而加速热量的传递。

同时，冷却塔中的风扇会提供空气流动，进一步加速散热过程。

通过这样的散热过程，冷却塔可以将冷却介质中的热量转移到空气中，使其得以冷却。

3. 水的补充和处理在循环过程中，由于蒸发和泄漏等原因，冷却介质中的水会逐渐减少。

为了保持循环的正常运行，需要定期补充水源。

同时，由于水中可能含有杂质和氧气等物质，这些物质会对设备和工艺产生负面影响。

因此，闭式循环水冷却塔中通常还配备了水处理设备，用于去除水中的杂质和氧气，保证循环水的质量。

4. 控制系统闭式循环水冷却塔通常还会配备控制系统，用于监测和控制设备的运行状态。

通过传感器等装置，控制系统可以实时监测冷却介质的温度、压力和流量等参数，并根据设定的条件进行调节。

比如，当温度超过设定值时，控制系统可以自动调整水泵的转速，以提高冷却效率。

三、优势和应用闭式循环水冷却塔相对于其他冷却设备具有以下优势：1. 节能环保：闭式循环水冷却塔可以循环利用冷却介质中的水，减少水的消耗。

与开放式冷却塔相比，闭式循环水冷却塔还可以避免水在散热过程中与外界环境接触，减少水的蒸发和污染，更加环保节能。

2. 稳定性好：闭式循环水冷却塔可以通过控制系统实现自动调节，保持设备或工艺的温度稳定在设定值附近。

冷却塔工作原理及操作一．冷却塔工作流程及原理1.闭式冷却塔利用水蒸发时吸收热量的原理而使被冷却液体冷却。

喷淋水贮于冷却塔底部，工作流体在闭式冷却塔的散热盘管内进行封闭式循环，喷淋水由喷淋系统泵经水分配系统和喷淋嘴淋在盘管表面，一部分水被蒸发，吸走热量，从而降低管内工作流体的温度。

热空气中的水和为蒸发的水被挡水板截住并落入底下水盘，减少喷淋水损失，由水泵再循环至水分配系统，又回淋到盘管上，当喷淋水减少到一定量时，由浮球阀自动补水，如此进行循环冷却。

2.系统组成闭式冷却塔主要由金属外板、冷却器盘管、排风系统、循环水泵、填料、辅机、电控系统组成。

二．操作规程1.启用前冲洗管路、向水箱加水：安装完的管路首次运行时必须清洗管道，因为焊接完成的管道内有些许焊渣，如若不冲洗，运转的过程中会堵塞管路，并且严重影响水质，第一次冲洗管路可用自来水代替软化水或纯净水，冲洗后的水必须排除，不能用于循环水的再次利用。

2. 首次打开循环水泵开关，开启水泵时请注意：2.1.为使循环水在整个系统循环起来，循环水泵用短时间多次启动、停止，观察供水的均衡状态进行加水。

2.2.排放配管内的空气，并打开冷却塔出水管的排气阀。

2.3.重新向水箱内加入软化水或纯净水，，使得管路和设备中充满循环水做好运行前的准备。

操作方式同上。

3. 喷淋系统：3.1打开集水槽最低处的放水口，把水槽内积留的“尘埃”、“赃物”进行冲刷清理。

确保集水槽内无杂物，检查水泵吸水口处的过滤网放置是否正确，能否很好的阻止杂物进入泵体。

3.2向水槽内注入纯净水，此次注水至溢流口位置，在注水的同时检查自动补水阀是否能够正常工作，（补水压力推荐0.05-0.3MPa），同时调节浮球阀的工作区间位置。

以满足在喷淋泵正常运转，水位低时正常补水的功能。

4.风动系统：4.1确认塔体周围和吸入口及排气口附近没有异常。

4.2请用手转动风扇、确保所有风叶与筒壁有适当的间隙。

4.3若风机传动为皮带传动，请检查皮带的松紧程度是否均匀，在放松和拉紧皮带前必须松开锁住马达架的螺栓，用顶住马达架的螺栓来调节皮带的松紧程度，最后再将马达架的螺栓锁紧即可。

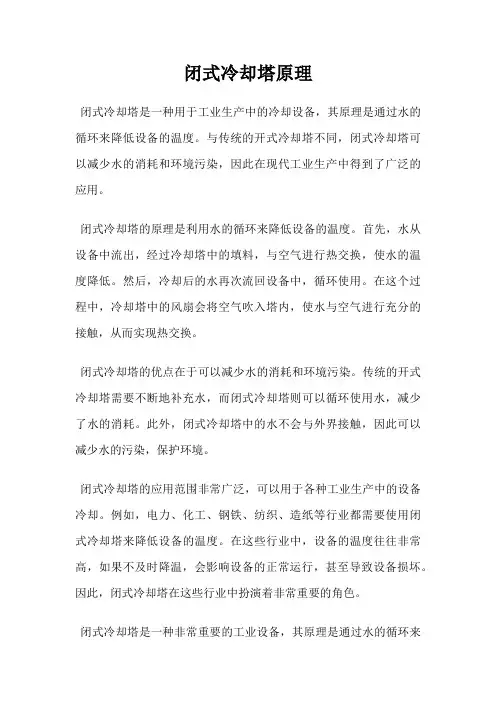

闭式冷却塔原理
闭式冷却塔是一种用于工业生产中的冷却设备，其原理是通过水的循环来降低设备的温度。

与传统的开式冷却塔不同，闭式冷却塔可以减少水的消耗和环境污染，因此在现代工业生产中得到了广泛的应用。

闭式冷却塔的原理是利用水的循环来降低设备的温度。

首先，水从设备中流出，经过冷却塔中的填料，与空气进行热交换，使水的温度降低。

然后，冷却后的水再次流回设备中，循环使用。

在这个过程中，冷却塔中的风扇会将空气吹入塔内，使水与空气进行充分的接触，从而实现热交换。

闭式冷却塔的优点在于可以减少水的消耗和环境污染。

传统的开式冷却塔需要不断地补充水，而闭式冷却塔则可以循环使用水，减少了水的消耗。

此外，闭式冷却塔中的水不会与外界接触，因此可以减少水的污染，保护环境。

闭式冷却塔的应用范围非常广泛，可以用于各种工业生产中的设备冷却。

例如，电力、化工、钢铁、纺织、造纸等行业都需要使用闭式冷却塔来降低设备的温度。

在这些行业中，设备的温度往往非常高，如果不及时降温，会影响设备的正常运行，甚至导致设备损坏。

因此，闭式冷却塔在这些行业中扮演着非常重要的角色。

闭式冷却塔是一种非常重要的工业设备，其原理是通过水的循环来
降低设备的温度。

与传统的开式冷却塔相比，闭式冷却塔可以减少水的消耗和环境污染，因此在现代工业生产中得到了广泛的应用。

简要了解闭式冷却塔逆流塔工作原理图：横流塔工作原理图：闭式塔工作原理：机械通风闭式冷却塔的冷却原理主要是建立在蒸发冷却技术基础上，其设计源于工业用的蒸发冷却器。

它是利用水泵或其他压力装置产生的压力，使从冷凝器、吸收器或工艺设备等出来的温度较高的水，即冷却水，被输送到冷却塔的冷却盘管中，循环水进入冷却塔，通过在冷却塔中的运动以及与风流体接触而进行热量的交换，进入冷却塔后的回水通过安装在塔内顶部、风道上部的压力旋流式喷嘴装置，形成竖直向下高速运动的喷射小水滴颗粒，完成了增大水滴表面积的任务。

水滴在下降过程中还会遇到上升的空气流，延缓了水粒的下降速度，从而延长了热交换时间。

流体的热量先传给铜管内壁，再由内壁传给铜管外壁，再又外壁传给喷淋水膜，水膜和空气形成饱和湿热蒸汽，热量由风机排入大气，一部分水滴被收水器回收，减少喷淋水损失。

当喷淋水减少到一定量时，由浮球阀自动补水，如此这样循环不断。

此外由于冷却塔去除了填料装置而成为了一个空体塔，使得塔内的阻力减小，在风机的作用下，增大了风速和风量，提高了气水比，从而达到提高降温效果的目的。

逆流塔结构示意图：横流塔结构示意图：1、集水池：集水池底板采用304不锈钢，抗腐蚀强，寿命长；集水池的作用：收集经过换热盘管以后的水，也为储存调节水量而用，达到循环节约用水的目的。

2、百叶窗：材料为304不锈钢；百叶窗的作用：使用风均匀的进入塔内，使喷淋水不外溅。

3、检修门：方便维修。

4、风机：风机为直联轴流风机，风机的作用：利用风机将空气引入塔内，以产生高流速、稳流量的空气，从而提高了冷却效率并保证了冷却效果。

5、收水器：采用高效密集型收水器，材料为国产原生料PVC，具有良好的收水效果，以减少冷却水的循环损失。

6、喷淋系统：材料全部为PVC材料,PVC花篮式喷头；喷淋水系统的作用：使进入塔内的高温冷却水尽可能地扩大与空气的接触表面积，增加水汽之间的热水交换，将高温冷却水的热量传给空气，从而降低冷却水的温度，达到水资源重复利用的目的。

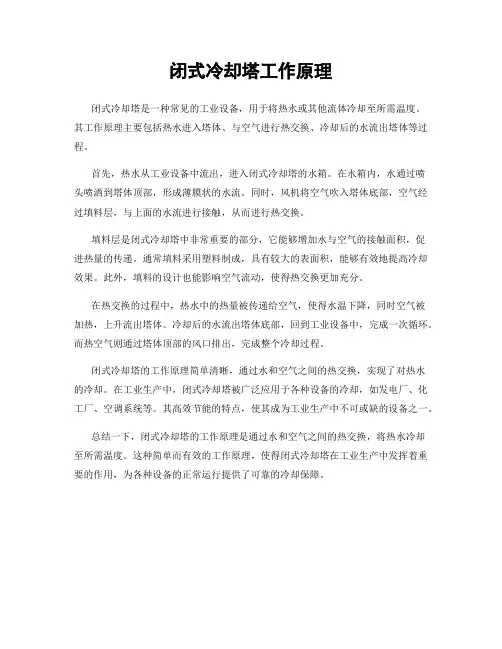

闭式冷却塔工作原理
闭式冷却塔是一种常见的工业设备，用于将热水或其他流体冷却至所需温度。

其工作原理主要包括热水进入塔体、与空气进行热交换、冷却后的水流出塔体等过程。

首先，热水从工业设备中流出，进入闭式冷却塔的水箱。

在水箱内，水通过喷
头喷洒到塔体顶部，形成薄膜状的水流。

同时，风机将空气吹入塔体底部，空气经过填料层，与上面的水流进行接触，从而进行热交换。

填料层是闭式冷却塔中非常重要的部分，它能够增加水与空气的接触面积，促
进热量的传递。

通常填料采用塑料制成，具有较大的表面积，能够有效地提高冷却效果。

此外，填料的设计也能影响空气流动，使得热交换更加充分。

在热交换的过程中，热水中的热量被传递给空气，使得水温下降，同时空气被
加热，上升流出塔体。

冷却后的水流出塔体底部，回到工业设备中，完成一次循环。

而热空气则通过塔体顶部的风口排出，完成整个冷却过程。

闭式冷却塔的工作原理简单清晰，通过水和空气之间的热交换，实现了对热水
的冷却。

在工业生产中，闭式冷却塔被广泛应用于各种设备的冷却，如发电厂、化工厂、空调系统等。

其高效节能的特点，使其成为工业生产中不可或缺的设备之一。

总结一下，闭式冷却塔的工作原理是通过水和空气之间的热交换，将热水冷却
至所需温度。

这种简单而有效的工作原理，使得闭式冷却塔在工业生产中发挥着重要的作用，为各种设备的正常运行提供了可靠的冷却保障。

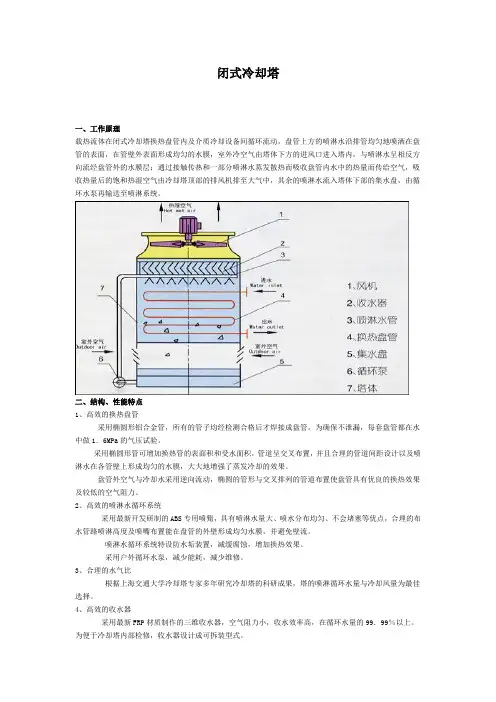

闭式冷却塔一、工作原理载热流体在闭式冷却塔换热盘管内及介质冷却设备间循环流动，盘管上方的喷淋水沿排管均匀地喷洒在盘管的表面，在管壁外表面形成均匀的水膜，室外冷空气由塔体下方的进风口进入塔内，与喷淋水呈相反方向流经盘管外的水膜层；通过接触传热和一部分喷淋水蒸发散热而吸收盘管内水中的热量而传给空气，吸收热量后的饱和热湿空气由冷却塔顶部的排风机排至大气中，其余的喷淋水流入塔体下部的集水盘，由循环水泵再输送至喷淋系统。

二、结构、性能特点1、高效的换热盘管采用椭圆形铝合金管，所有的管子均经检测合格后才焊接成盘管。

为确保不泄漏，每套盘管都在水中做1．6MPa的气压试验。

采用椭圆形管可增加换热管的表面积和受水面积，管道呈交叉布置，并且合理的管道间距设计以及喷淋水在各管壁上形成均匀的水膜，大大地增强了蒸发冷却的效果。

盘管外空气与冷却水采用逆向流动，椭圆的管形与交叉排列的管道布置使盘管具有优良的换热效果及较低的空气阻力。

2、高效的喷淋水循环系统采用最新开发研制的ABS专用喷觜，具有喷淋水量大、喷水分布均匀、不会堵塞等优点，合理的布水管路喷淋高度及喷嘴布置能在盘管的外壁形成均匀水膜，并避免壁流。

喷淋水循环系统特设防水垢装置，减缓腐蚀，增加换热效果。

采用户外循环水泵，减少能耗，减少维修。

3、合理的水气比根据上海交通大学冷却塔专家多年研究冷却塔的科研成果，塔的喷淋循环水量与冷却风量为最佳选择。

4、高效的收水器采用最新FRP材质制作的三维收水器，空气阻力小，收水效率高，在循环水量的99．99％以上。

为便于冷却塔内部检修，收水器设计成可拆装型式。

5、高效低噪声风机采用获得国家发明奖的宽叶、大弦长、空间扭曲型铝合金冷却塔专用风机，具有效率高、振动小、噪声低、能耗省。

风机与电机采用直联型式，不用减速，维修方便，电机采用户外型耐高温封闭型电机。

6、坚实耐腐的塔体为了使闭式冷却塔能在最恶劣的环境下保持正常运行，塔体的结构件及集水底盘全部采用不锈钢板折边制成，塔体围板及风机风筒采用硎腐蚀的玻璃钢构件，闭式冷却塔内全部连接件都采用不锈钢材料。

冷却塔闭式
冷却塔闭式是用于冷却的循环系统的一种常见方式。

其原理是通过管道将热介质从顶部流入到冷却塔中，在冷却塔内部，将热介质经过冷却器逐渐放热，然后被冷凝成液态，液态的热介质自下而上的流动，然后从塔顶部流出。

由于水在冷却塔内被冷却，低温气体会在冷却塔的上端形成，而热介质则在塔底部形成。

冷却塔闭式的结构主要分为三部分：冷却塔、冷却器和加热器。

冷却塔是整个系统的核心，它由一系列的筒体组成，各筒体之间通过顶部和活塞连接，内部装有翅片，使得热介质等形成旋流流动，以提高冷却效果。

冷却器是将热介质从高温转变为低温的设备，通常采用水冷却器，即将冷却水进行穿越冷却器进行冷却，从而降低热介质的温度。

加热器是将热介质从低温转变为高温的设备，通常采用加热器，可以将低温的热介质经加热器加热到高温。

冷却塔闭式的优点是效率高、结构简单、设备投资少，而且能够满足车间温度和湿度的要求。

但是也有一些缺点，比如气流阻力大，换热量低，容易产生堵塞，清洗和定期保养也比较麻烦，并且容量的改变需要大量的改动。

冷却塔闭式具有很多优点，在工业生产中得到了广泛的应用，但是也有一些不足，应该按照具体情况谨慎选择，确保设备能够安全可靠的运行。

总之，冷却塔闭式是一种常见的冷却方式，其优点是设备投资少、结构简单，在工业生产中得到了普遍应用，但也存在着气流阻力大、
换热量低、容易堵塞等缺点，因此需要根据实际需求谨慎选择，以确保设备的安全可靠的运行。

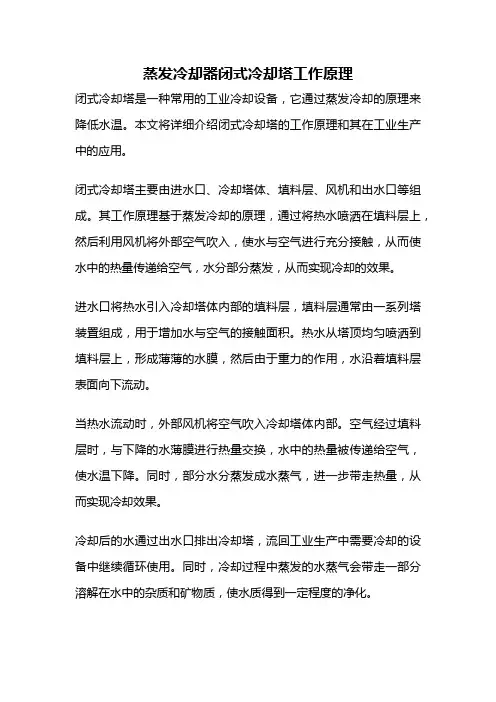

蒸发冷却器闭式冷却塔工作原理闭式冷却塔是一种常用的工业冷却设备，它通过蒸发冷却的原理来降低水温。

本文将详细介绍闭式冷却塔的工作原理和其在工业生产中的应用。

闭式冷却塔主要由进水口、冷却塔体、填料层、风机和出水口等组成。

其工作原理基于蒸发冷却的原理，通过将热水喷洒在填料层上，然后利用风机将外部空气吹入，使水与空气进行充分接触，从而使水中的热量传递给空气，水分部分蒸发，从而实现冷却的效果。

进水口将热水引入冷却塔体内部的填料层，填料层通常由一系列塔装置组成，用于增加水与空气的接触面积。

热水从塔顶均匀喷洒到填料层上，形成薄薄的水膜，然后由于重力的作用，水沿着填料层表面向下流动。

当热水流动时，外部风机将空气吹入冷却塔体内部。

空气经过填料层时，与下降的水薄膜进行热量交换，水中的热量被传递给空气，使水温下降。

同时，部分水分蒸发成水蒸气，进一步带走热量，从而实现冷却效果。

冷却后的水通过出水口排出冷却塔，流回工业生产中需要冷却的设备中继续循环使用。

同时，冷却过程中蒸发的水蒸气会带走一部分溶解在水中的杂质和矿物质，使水质得到一定程度的净化。

闭式冷却塔的工作原理简单明了，具有以下几个优点：闭式冷却塔可以有效地降低水温，提高工业设备的运行效率。

在工业生产过程中，大量的热能需要通过冷却来散发，而闭式冷却塔能够快速将热能散发到空气中，使工业设备保持在合适的温度范围内，提高生产效率。

闭式冷却塔具有节能的特点。

相比于其他冷却设备，闭式冷却塔不需要额外的能源供应，仅依靠自然风力和水的重力流动即可实现冷却效果，从而大大节约能源消耗。

闭式冷却塔对水资源的利用也非常高效。

在闭式冷却塔中，水通过循环使用，只需补充少量的蒸发损失水分，相比于开放式冷却塔，可以大大减少对水资源的消耗。

闭式冷却塔的应用非常广泛，主要用于冶金、化工、电力、制药、造纸等工业领域。

例如，在发电厂中，闭式冷却塔可以用于冷却发电机组、锅炉和冷凝器等设备，确保设备的正常运行。

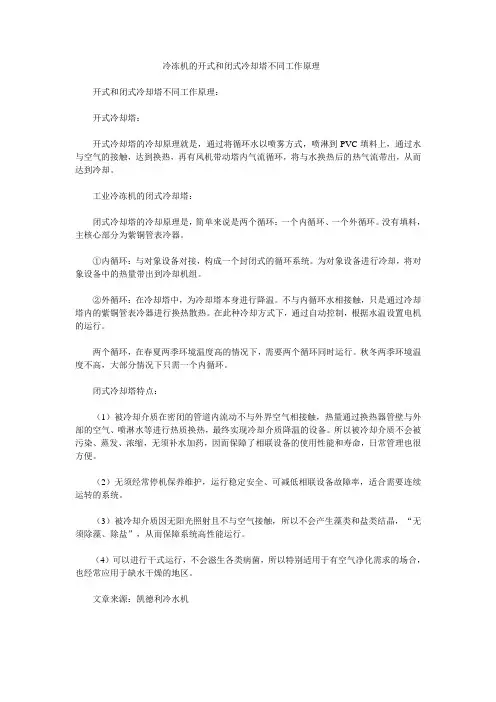

冷冻机的开式和闭式冷却塔不同工作原理
开式和闭式冷却塔不同工作原理：
开式冷却塔：
开式冷却塔的冷却原理就是，通过将循环水以喷雾方式，喷淋到PVC填料上，通过水与空气的接触，达到换热，再有风机带动塔内气流循环，将与水换热后的热气流带出，从而达到冷却。

工业冷冻机的闭式冷却塔：
闭式冷却塔的冷却原理是，简单来说是两个循环：一个内循环、一个外循环。

没有填料，主核心部分为紫铜管表冷器。

①内循环：与对象设备对接，构成一个封闭式的循环系统。

为对象设备进行冷却，将对象设备中的热量带出到冷却机组。

②外循环：在冷却塔中，为冷却塔本身进行降温。

不与内循环水相接触，只是通过冷却塔内的紫铜管表冷器进行换热散热。

在此种冷却方式下，通过自动控制，根据水温设置电机的运行。

两个循环，在春夏两季环境温度高的情况下，需要两个循环同时运行。

秋冬两季环境温度不高，大部分情况下只需一个内循环。

闭式冷却塔特点：
（1）被冷却介质在密闭的管道内流动不与外界空气相接触，热量通过换热器管壁与外部的空气、喷淋水等进行热质换热，最终实现冷却介质降温的设备。

所以被冷却介质不会被污染、蒸发、浓缩，无须补水加药，因而保障了相联设备的使用性能和寿命，日常管理也很方便。

（2）无须经常停机保养维护，运行稳定安全、可减低相联设备故障率，适合需要连续运转的系统。

（3）被冷却介质因无阳光照射且不与空气接触，所以不会产生藻类和盐类结晶，“无须除藻、除盐”，从而保障系统高性能运行。

（4）可以进行干式运行，不会滋生各类病菌，所以特别适用于有空气净化需求的场合，也经常应用于缺水干燥的地区。

文章来源：凯德利冷水机。

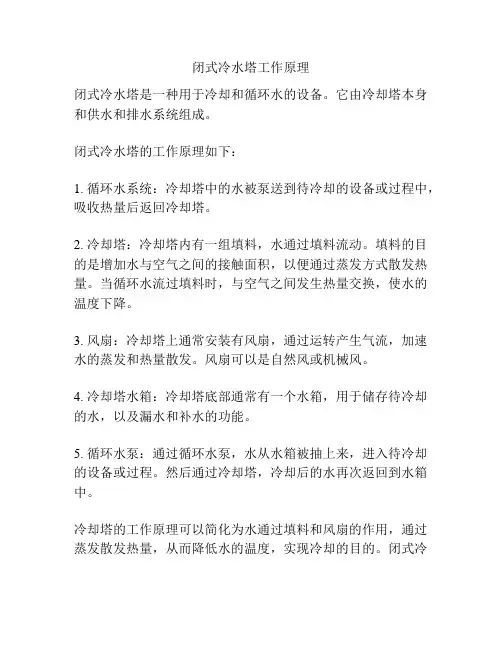

闭式冷水塔工作原理
闭式冷水塔是一种用于冷却和循环水的设备。

它由冷却塔本身和供水和排水系统组成。

闭式冷水塔的工作原理如下：
1. 循环水系统：冷却塔中的水被泵送到待冷却的设备或过程中，吸收热量后返回冷却塔。

2. 冷却塔：冷却塔内有一组填料，水通过填料流动。

填料的目的是增加水与空气之间的接触面积，以便通过蒸发方式散发热量。

当循环水流过填料时，与空气之间发生热量交换，使水的温度下降。

3. 风扇：冷却塔上通常安装有风扇，通过运转产生气流，加速水的蒸发和热量散发。

风扇可以是自然风或机械风。

4. 冷却塔水箱：冷却塔底部通常有一个水箱，用于储存待冷却的水，以及漏水和补水的功能。

5. 循环水泵：通过循环水泵，水从水箱被抽上来，进入待冷却的设备或过程。

然后通过冷却塔，冷却后的水再次返回到水箱中。

冷却塔的工作原理可以简化为水通过填料和风扇的作用，通过蒸发散发热量，从而降低水的温度，实现冷却的目的。

闭式冷
水塔常用于工业和商业领域，如空调系统、冷却设备、发电厂等。

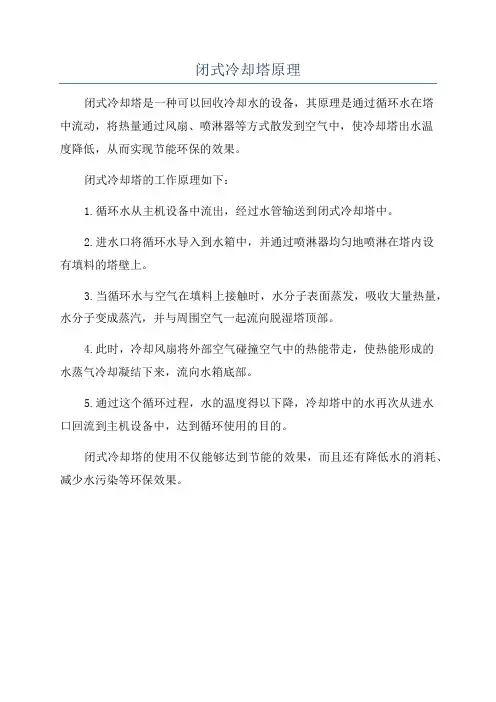

闭式冷却塔原理
闭式冷却塔是一种可以回收冷却水的设备，其原理是通过循环水在塔
中流动，将热量通过风扇、喷淋器等方式散发到空气中，使冷却塔出水温
度降低，从而实现节能环保的效果。

闭式冷却塔的工作原理如下：
1.循环水从主机设备中流出，经过水管输送到闭式冷却塔中。

2.进水口将循环水导入到水箱中，并通过喷淋器均匀地喷淋在塔内设
有填料的塔壁上。

3.当循环水与空气在填料上接触时，水分子表面蒸发，吸收大量热量，水分子变成蒸汽，并与周围空气一起流向脱湿塔顶部。

4.此时，冷却风扇将外部空气碰撞空气中的热能带走，使热能形成的
水蒸气冷却凝结下来，流向水箱底部。

5.通过这个循环过程，水的温度得以下降，冷却塔中的水再次从进水
口回流到主机设备中，达到循环使用的目的。

闭式冷却塔的使用不仅能够达到节能的效果，而且还有降低水的消耗、减少水污染等环保效果。

闭式冷却塔的工作原理
关闭式冷却塔的工作原理：
一、基本原理：
1.冷却塔的基本工作原理是通过风机将热空气送入冷却塔，经扇型分布板在塔体内部形成分布细洼流场。

2.空气从上部进入塔内，因换热，空气温度减低，同时排出的空气中含有水分。

3.在塔内，水分由原来的气态转变为液态，下降到塔底，通过塔底出水管出塔体。

4.从而，冷却塔可以完成空气的冷却以及湿度排除的功能。

二、结构形式：
1.关闭式冷却塔的结构形式有三种，即直线式(TY型)、环形(T型)和截
面积变形式(TD型)。

2.其中，TY型冷却塔的结构形式如图所示，由上部空气入口、分布板、
交换管、塔体、下部出口等组成。

3.其他两种型式的冷却塔，结构形式均类似于TY型，都有分布板、交换管和塔体，只是形状和安装方式有所不同。

三、工作原理：
1.风机将空气压入分布板中，形成细洼流场，空气自下而上流动，同时与交换管内部液体相互换热，从而使空气温度降低。

2.流动的空气中所含水汽，在塔内的滤网上凝结，并下沉到塔底，最终从出水口排除。

3.最终，冷却塔即可完成空气的冷却以及湿度排除的任务。

四、优点：
1.冷却效果好，能将热空气快速冷却到所需温度；
2.结构紧凑，安装简便，占用空间小；
3.可以有效地排除水分，降低湿度；
4.运行成本低，能效比非常高；
5.运行可靠，可长期使用。

五、不足：
1.风机噪音较大；
2.高海拔区域容易受影响；
3.冷却效率受高温热源的抑制；
4.温度过高时，容易发生冷却效率过低和脏积水等问题；
5.如在无湿度条件下工作，容易出现冷凝水结垢的现象。

闭式冷却塔工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.闭式冷却塔（也叫蒸发式空冷器、密闭式冷却塔或封闭式冷却塔）是将管式换热器置于塔内，通过流通的空气、管外喷淋水与管内循环水的热交换保证降温效果。

由于循环水是管内闭式循环，其能够保证水质不受污染，很好的保护了主设备的高效运行，提高了使用寿命。

外界气温较低时，可以停掉喷淋水系统，起到节水效果。

随着国家节能减排政策的实施和水资源的日益匮乏，近几年密闭式冷却塔在钢铁冶金、电力电子、机械加工、空调系统等行业得到了广泛的应用。

工作过程：第一：内部循环：循环水经过热源换热升温后进入表冷器，通过表冷器将热量送入到外界,冷却后的循环水再由水泵送往热源。

第二：外部循环：喷淋水由水槽送至喷淋系统，水喷出后与表冷器接触进行换热，部分热蒸汽经过风机排出，冷却后的喷淋水落至水槽后再次进行循环。

闭式冷却塔工作原理：干燥：(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动湿热：(高焓值)的水自播水系统洒入冷却塔内。

当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。

以闭式冷却塔的工作过程为例：热水从主机房通过水泵以一定的压力经过管道，横喉，曲喉，中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入水塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。

闭式冷却塔工作原理
介绍
闭式冷却塔是一种用于冷却机器设备或工业过程中产生的热水的设备。

它是通过循环水并蒸发的方式来冷却热水的，从而降低热水的温度。

闭式冷却塔在许多工业过程中都发挥着重要的作用。

工作原理
闭式冷却塔的工作原理非常简单。

首先，生产热的机器或工业过程会产生大量的热水。

这些热水流入了冷却塔内的水池。

水池中的水被抽送到塔顶，通过喷头均匀喷洒在冷却塔内，形成小水滴。

当水滴与空气接触时，空气中的水分会被水滴吸收并蒸发，从而将一部分热量带走。

剩余的热水则会回流到水池中，继续循环冷却。

在一些闭式冷却塔中，会加入一种化学品，以保持水的清洁和维持PH值。

冷却塔的底部通常有个排水阀，可以将池中
不需要的水排放，确保水的质量。

面临的挑战
尽管闭式冷却塔的工作原理看起来非常简单，但它仍面临着许多挑战。

其中最主要的挑战之一是卫生问题。

由于冷却塔内部水滴的形成，它们很容易滋生细菌和其他有害的微生物。

如蓝藻、河蚌等微生物，如不及时清理消毒，它们就会大量繁殖并危害工人和环境。

另一个挑战是冷却塔运行过程中的维护。

闭式冷却塔内的水需要定期更换和过滤，以保持其工作效率。

如果白天夜晚连续工作，对其维护就会更加困难。

总结
闭式冷却塔是一种广泛应用于工业过程中的设备。

它的工作原理简单，并可以循环使用水源。

他也面临一定大的挑战如污染和规律维护等，只有做好维护，及时消毒才能确保其性能，延长生命周期。

闭式冷却塔工作原理
关闭式冷却塔的工作原理
1. 水循环操作：关闭式冷却塔是利用水汽进行热量抽取的热交换设备，冷却塔内有一回路系统，冷却水在此回路系统中循环，从而使水温降低。

2. 水汽抽取和热交换：当流动的冷却水经过器材中间，由于冷却水中
运动的能量比空气大，这就使得冷却水中潜在的热量能够抽取出来。

热气被抽取出来后，系统会将热量经由热交换器传递给空气，把热量
转换成热，从而使冷却水温度降低，而空气温度升高。

3. 水位控制技术：系统提供的水位控制技术，可以使得冷却水在塔头
和塔底的水位保持稳定。

而此水位的the regulation 的来源是塔壳的溢
流和回流方面，从而使泵工作得更稳定、能耗更高效。

4. 自动控制：系统中还设计有自动控制设备，以达到自动加热、自动
加热、自动清洗和彻底抽湿的效果。

一旦操作错误，自动控制系统会
及时触发报警，并给出非常具体的维修指令。

5. 安全：关闭式冷却塔的优势在于安全可靠，因为其设置有低水位报警、运行自控系统等，同时系统又能自动调节，以达到更高的效率。

FBN系列—闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔的进风形式为底部逆流进风，与下落的喷淋水逆向交替形成饱和湿热空气，热量由顶部风机排出，水分由特殊结构的脱水器挡回集水槽循环使用，内部空间没有预冷散热的填料，余出更多的空间来增加盘管的单位散热面积，结构紧凑，占地小。

特别适用于温度较低或温差较小的流体冷却。

FBN概念：F-风水冷却B-闭式系统N-逆流式2、组成部分成套设备一般有三大部分组成：主机、辅机、电控箱；主机组成部分：1）风机：设计诱风型风筒，符合空气动力学原理，充分利用气体流场均化理论，缩小了涡流区，降低了流阻，使机体内热气能够快速排出机外；2）收水器：主要作用是最大限度的挡回排放的水分，设备正常运行时，下面喷淋泵喷到铜管上面大量水分，由于上部比较靠近风机所在位置，为防止一些水分被风机吸出机外，从而需收水器阻挡一番；3）冷却盘管（冷凝器）：一般可采用二种材质：a、采用优质T2紫铜管焊接而成，耐压设计1.6Mpa，铜管散热效果相对较好，一般应用在中频炉行业、冷库（食品）、化工等；b、采用优质低碳无缝钢管制成，经过分级和整体三次2.5Mpa强压试验，整体在高温溶槽里进行浸锌处理，确保钢管的卓越性能，一般应用在中央空调（螺杆机组）行业。

注：冷却盘管中需冷却的流体可为多种，如纯洁水、淬火液、液压油、液态氨、氟利昂等；4）集水槽：主要是盛放一定量的水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水的循环，使喷淋泵喷到冷却盘管上面的水自然落入集水槽中，从而保证喷淋工序的正常运行。

5）喷淋头：为使喷到冷却盘管上面的水分均匀流畅，达到最佳散热效果；6）喷淋水泵：主要功能是将集水槽中的水，通过管道与喷淋头均匀的喷淋到冷却盘管上面，当大量有喷淋泵喷上去的水自上而下流淌时，从而带走一部分从冷却盘管内传出的热量，达到降温的目的；7）进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象，避免阳光照射到水槽内部，有效的保证喷淋水的水质及使用温度，有效防止灰尘及水藻滋生；8）冷却塔外壳：支撑，机体主要组成部分；采用镀铝锌板制作，是耐腐蚀、阻热性能最强的板材之一，使用寿命是普通镀锌板的3—6倍；根据特殊需要，也可采用201、304或316不锈钢板制作。

换热盘管闭式冷却塔1. 简介换热盘管闭式冷却塔是一种用于工业生产过程中的冷却设备。

它通过循环水系统将热水从生产设备中传递到冷却塔，经过换热盘管进行散热后再回流到设备中，起到降温的作用。

本文将详细介绍换热盘管闭式冷却塔的工作原理、结构特点及应用领域。

2. 工作原理换热盘管闭式冷却塔主要由散热器、水泵、水箱、风机等组成。

其工作原理如下：1.水泵将待冷却的热水从生产设备中抽取出来，并通过管道输送至散热器。

2.在散热器内，待冷却的水与通过风扇吹入的空气进行接触，通过传导和对流两种方式实现散热。

3.换热盘管内部流动着待冷却的水和外部流动着空气，两者之间通过壁面传导和对流进行换热。

4.冷凝后的水通过重力作用回流到水箱中，并通过水泵再次循环使用。

3. 结构特点换热盘管闭式冷却塔具有以下结构特点：1.散热器：散热器是换热盘管闭式冷却塔的核心组件，其内部由一系列平行排列的换热盘管组成。

这些换热盘管通常由高导热性的金属材料制成，如铜、铝等。

2.水泵：水泵负责将待冷却的水从生产设备中抽取出来，并通过管道输送至散热器。

水泵通常采用离心泵或容积泵，具有较高的抽送能力。

3.水箱：水箱用于收集冷凝后的水，并通过重力作用回流到水泵中。

水箱通常具有一定的容积，以确保循环系统中始终有足够的冷却水。

4.风机：风机负责将空气吹入散热器，增加与待冷却的水之间的接触面积，提高散热效果。

风机通常采用轴流风机或离心风机。

4. 应用领域换热盘管闭式冷却塔广泛应用于以下领域：1.制造业：在许多制造业生产过程中，需要对设备进行冷却，以保证其正常运行。

换热盘管闭式冷却塔可以提供高效的散热效果，满足制造业对设备散热的要求。

2.化工行业：化工生产过程中常常会产生大量的余热，需要通过冷却设备进行散热处理。

换热盘管闭式冷却塔可以高效地回收和利用余热，减少能源消耗。

3.电力行业：发电设备在运行过程中会产生大量的热量，需要进行冷却。

换热盘管闭式冷却塔可以有效地降低发电设备的温度，提高其运行效率。

闭式冷却塔工作原理图闭式冷却塔是一种常见的工业设备，用于将热水或冷却液通过散热器冷却。

它的工作原理图如下所示：1. 冷却塔本体。

冷却塔本体由水箱、填料层、风机和喷淋系统组成。

热水或冷却液通过填料层，当风机启动时，外部空气被吸入冷却塔内，通过填料层与热水或冷却液进行热交换，使其散热。

2. 风机。

风机是闭式冷却塔中的重要部件，它通过不断的循环将外部空气吹入冷却塔内，加速散热过程。

风机的转速和功率大小直接影响到冷却效果。

3. 喷淋系统。

喷淋系统通过喷嘴将冷却水均匀地喷洒在填料层上，形成薄膜流，增大冷却水与外部空气的接触面积，提高散热效果。

4. 填料层。

填料层通常采用波纹塑料或金属网格，其目的是增大接触面积，促进热交换过程。

填料层的设计和材质直接影响着冷却效果和能耗。

5. 水泵。

水泵负责将热水或冷却液从散热器输送至冷却塔，确保冷却塔能够持续工作。

6. 冷却水循环系统。

冷却水循环系统包括水泵、管道和冷却塔本体，它们共同构成了一个循环系统，确保冷却水能够不断地循环流动，保持冷却效果。

7. 排水系统。

排水系统负责将冷却塔内的废水排出，确保冷却塔的正常运行。

闭式冷却塔工作原理图清晰地展示了冷却塔的工作过程，通过风机、喷淋系统、填料层、水泵、冷却水循环系统和排水系统的协同作用，实现了热水或冷却液的散热降温。

这种工作原理图不仅有助于我们了解闭式冷却塔的工作原理，还能指导我们在实际操作中更好地维护和管理冷却塔设备。

通过对闭式冷却塔工作原理图的分析，我们可以更好地了解闭式冷却塔的工作原理，为工业生产提供了重要的散热设备。

同时，我们也需要注意对冷却塔的定期维护和保养，以确保其正常高效地运行，延长设备的使用寿命，提高生产效率。

总的来说，闭式冷却塔工作原理图是我们理解和掌握闭式冷却塔工作原理的重要工具，通过深入研究和实践应用，我们可以更好地发挥其散热降温的作用，为工业生产提供更好的保障。

闭式冷却塔节水原理
闭式冷却塔是利用空气对循环冷却水进行热交换，实现冷却的设备。

其节水原理如下：
1. 循环冷却水通过散热器（冷却塔）流动，将热交给空气。

在这个过程中，冷却水会发生部分蒸发，将水中的热量带走。

2. 通过排气系统排除冷却水中蒸发的水蒸气，以保持稳定的水位。

3. 冷却塔内的空气流动会带走一部分水蒸气，减少了与外界的直接热交换。

这样可以降低外部环境对冷却系统的热污染，减少了冷却系统对外部水源的依赖。

4. 在闭式冷却系统中，通过适当的水处理和循环水过滤系统，可以降低腐蚀和沉积物的产生，延长循环水的使用寿命。

5. 在一些闭式冷却系统中，可以采用再生式冷却水处理技术，对循环水进行净化，去除溶解物和微生物，从而实现循环水的再利用，进一步节约水资源。

总之，闭式冷却塔通过利用空气对循环冷却水进行热交换和水蒸气排放，减少了对外部水源的需求，实现了对水资源的节约。
