机械制造装备复习试题1复习课程

机械制造装备设计模拟题一一、单项选择题1．机械制造业是（）的核心。

【 4 】A．一个国家 B．地区C．行业 D．制造业2. 拟将一台普通车床数控化，希望改造费用较低，宜采用的伺服电动机是【 3 】A．交流伺服电机B．直流伺服电机 C．步进电机D．同步电机3. 机床爬行现象一般发生于哪种运动情况下？【 3 】A．高速重载B．高速轻载 C．低速重载D．低速轻载4. 工业机器人采用的驱动模式方式有【 4 】A. 轨迹准确度；B. 分辨率；C. 位姿重复性；D. 液压5. 机床数控系统是一种【3 】A．速度控制系统B．电流控制系统 C．位置控制系统D．压力控制系统6. 滑动轴承具有良好的抗振性和【 1 】A．耐磨性 B．运动平稳性C．静刚度 D．旋转性7. 加工中心与其他数控机床的主要区别是【 1 】A．有刀库和自动换刀装置 B．机床转速高 C．机床刚性好 D．进刀速度高8. 既起定位作用，又能自动调整位置的支承称为【 4 】A．固定支承 B．可调支承 C．辅助支承 D．自位支承9. 双矩形组合导轨的优点有刚度高，制造、调整简单及【 1 】A．承载能力大 B．导向精度高C．能够承受较大力矩 D．磨损后相对位置不变10. 传动件和主轴组件分别装在两个箱内，中间采用带或链传动，称为【 1】A．分离传动布局B．集中传动布局 C．内链传动布局 D．外链传动布局11. 双三角形组合导轨的优点有导向精度高及【 2 】A．调整简单 B．磨损后相对位置不变 C．承载能力大 D．承受较大力矩12. 加工箱体类零件的平面时，应选择的数控机床是【 2 】A．数控车床B．数控铣床C．数控钻床D．数控镗床13. 在开环控制的数控机床中，刀具的最小移动单位是【 1 】A. 1个脉冲当量B. 0.1mmC. 0.01mmD. 0.001m14. 开环和闭环控制系统主要区别在于有无【 4】A．数控装置B．驱动装置C．伺服装置D．反馈装置15. 数字控制是当代控制技术的主流，设备的基础是【 1 】A．柔性化B．刚性化C．自动化 D．成组技术二、填空题21.模块上具有特定的联接表面和联接方法，以保证相互组合的互换性；和精确度。

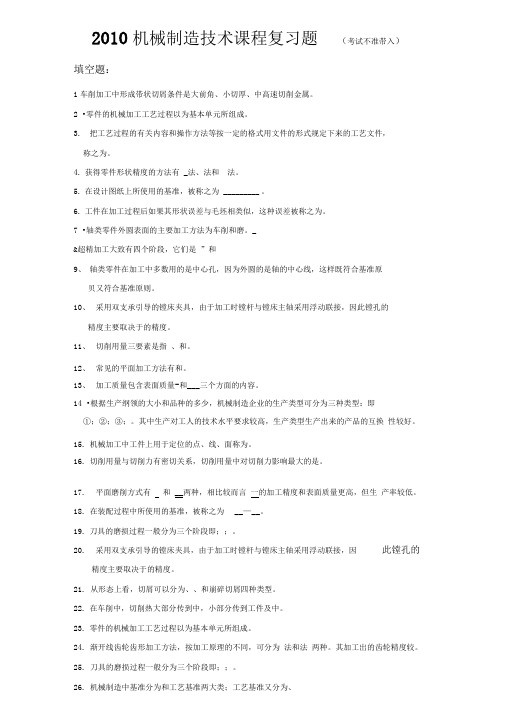

2010机械制造技术课程复习题（考试不准带入）填空题：i车削加工中形成带状切屑条件是大前角、小切厚、中高速切削金属。

2 •零件的机械加工工艺过程以为基本单元所组成。

3.把工艺过程的有关内容和操作方法等按一定的格式用文件的形式规定下来的工艺文件，称之为。

4.获得零件形状精度的方法有 _法、法和法。

5.在设计图纸上所使用的基准，被称之为_________ 。

6.工件在加工过程后如果其形状误差与毛坯相类似，这种误差被称之为。

7 •轴类零件外圆表面的主要加工方法为车削和磨。

_&超精加工大致有四个阶段，它们是”和9、轴类零件在加工中多数用的是中心孔，因为外圆的是轴的中心线，这样既符合基准原贝又符合基准原则。

10、采用双支承引导的镗床夹具，由于加工时镗杆与镗床主轴采用浮动联接，因此镗孔的精度主要取决于的精度。

11、切削用量三要素是指、和。

12、常见的平面加工方法有和。

13、加工质量包含表面质量-和___三个方面的内容。

14 •根据生产纲领的大小和品种的多少，机械制造企业的生产类型可分为三种类型：即①；②；③；。

其中生产对工人的技术水平要求较高，生产类型生产出来的产品的互换性较好。

15.机械加工中工件上用于定位的点、线、面称为。

16.切削用量与切削力有密切关系，切削用量中对切削力影响最大的是。

17.平面磨削方式有和__两种，相比较而言一的加工精度和表面质量更高，但生产率较低。

18.在装配过程中所使用的基准，被称之为__—__。

19.刀具的磨损过程一般分为三个阶段即；；。

20.采用双支承引导的镗床夹具，由于加工时镗杆与镗床主轴采用浮动联接，因此镗孔的精度主要取决于的精度。

21.从形态上看，切屑可以分为、、和崩碎切屑四种类型。

22.在车削中，切削热大部分传到中，小部分传到工件及中。

23.零件的机械加工工艺过程以为基本单元所组成。

24.渐开线齿轮齿形加工方法，按加工原理的不同，可分为法和法两种。

其加工出的齿轮精度较。

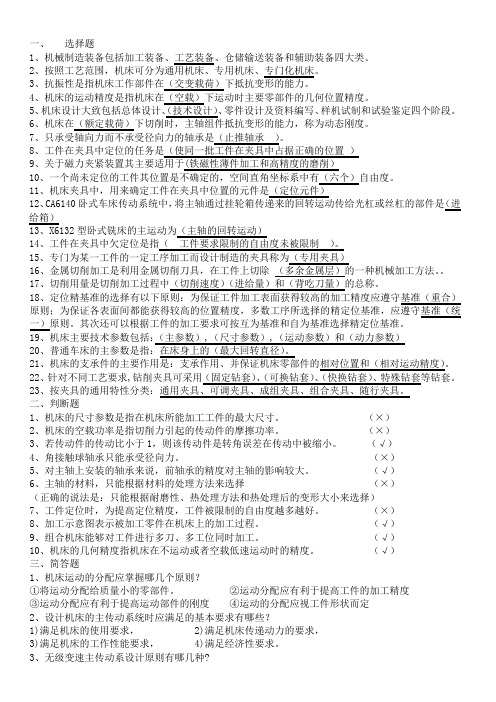

一、选择题1、机械制造装备包括加工装备、工艺装备、仓储输送装备和辅助装备四大类。

2、按照工艺范围，机床可分为通用机床、专用机床、专门化机床。

3、抗振性是指机床工作部件在（交变载荷）下抵抗变形的能力。

4、机床的运动精度是指机床在（空载）下运动时主要零部件的几何位置精度。

5、机床设计大致包括总体设计、（技术设计）、零件设计及资料编写、样机试制和试验鉴定四个阶段。

6、机床在（额定载荷）下切削时，主轴组件抵抗变形的能力，称为动态刚度。

7、只承受轴向力而不承受径向力的轴承是（止推轴承）。

8、工件在夹具中定位的任务是（使同一批工件在夹具中占据正确的位置）9、关于磁力夹紧装置其主要适用于(铁磁性薄件加工和高精度的磨削）10、一个尚未定位的工件其位置是不确定的，空间直角坐标系中有（六个）自由度。

11、机床夹具中，用来确定工件在夹具中位置的元件是（定位元件）12、CA6140卧式车床传动系统中，将主轴通过挂轮箱传递来的回转运动传给光杠或丝杠的部件是（进给箱）型卧式铣床的主运动为（主轴的回转运动）14、工件在夹具中欠定位是指（工件要求限制的自由度未被限制）。

15、专门为某一工件的一定工序加工而设计制造的夹具称为（专用夹具）16、金属切削加工是利用金属切削刀具，在工件上切除（多余金属层）的一种机械加工方法。

17、切削用量是切削加工过程中（切削速度）（进给量）和（背吃刀量）的总称。

18、定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准（重合）原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准（统一）原则。

其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。

、机床主要技术参数包括：（主参数）,（尺寸参数）,（运动参数）和（动力参数）20、普通车床的主参数是指：在床身上的（最大回转直径）。

21、机床的支承件的主要作用是：支承作用、并保证机床零部件的相对位置和（相对运动精度）。

机械制造装备设计复习（部分）课程导入*机械的定义：机械是由人为制造的、具有特定功能的、能够进行能量转换的产物。

＊为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

*机械制造装备包括那几个部分?各有什么作用?机械制造装备包括:加工装备、工艺装备、仓储输送装备和辅助装备等。

(1)加工装备主要指机床（工作母机),包括金属切削机床、锻压机床、特种加工机床、木工机床等；(2)工艺装备是指在产品制造过程中所用各种工具的总称，包括刀具、夹具、量具、辅具、模具、检具、钳具、工具、工位器等，是保证产品质量、贯彻工艺规程、提高生产效率的重要手段；（3）输送及仓储装备主要包括物料输送装置、机床上料装置、各级仓储装置及立体仓库等，物料输送装置用于实现毛坯、半成品、成品等在车间内工作中心传送的设备。

仓储是用来存储原料、毛坯、外购件、半成品、成品、工具等物品的设施。

（4）辅助装备辅助装备包括清洗剂、排屑装置和计量装置等。

＊机械制造装备与其他工业化装备相比，特别强调应满足哪些要求?1)柔性化精密化自动化机电一体化节材节能 2)符合工业工程要求符合绿色工程要求*什么是加工精度，影响加工精度的因素有那些？加工精度是指加工后零件对理想尺寸、形状和位置的符合程度,一般包括尺寸精度、表面形状精度、相互位置精度和表面粗糙度等。

满足加工精度方面的要求。

影响机械制造装备加工精度的因素有很多，与机械制造装备本身有关的因素有几何精度、传动精度、运动精度、定位精度（机床的定位件运动到达规定位置的精度)和低速运动平稳性等.＊机床精度包括：几何精度，传动精度，运动精度和定位精度。

＊机床主要设计内容有哪些？1.总体设计（1)主要技术指标确定（2）总体设计 :基本参数设计，传动设计，总体布局设计，控制设计。

机械制造装备设计复习题一、填空题1．机械制造装备包括（）、（）、（）和（）四大类。

2．机床按其使用范围可分为（）机床、（）机床和（）机床。

3．机床按其加工精度可分为（）机床、（）机床和（）机床。

4．工艺装备是指产品制造时所用的各种（）、（）、（）和（）等工具。

5．机械制造装备设计可分为（）、（）、（）三大类型。

6．用创新设计的方法设计机械制造装备时，其典型的设计步骤可划分为（）、（）、（）和（）等四个阶段。

7．系列化设计的方法应遵循的“三化”原则是指（）、（）和（）。

8．系列型谱内产品的扩展方式有（）、（）和（）三类。

9．任何一个表面都可以看成是一条曲（或直）线沿着另一条曲（或直）线运动的轨迹，这两条曲（或直）线称为该表面的（），其中前者称为（），后者称为（）。

10．机床的基本参数一般是指（）参数、（）参数和（）参数。

11．机床的主传动系统按变速的连续性可分为（）传动和（）传动。

12．机床的主传动系统主要有（）传动方式和（）传动方式。

13．在设计机床主变速传动系统时，一般限制umin≥（），umax≤（），对斜齿轮传动，可取umax≤（），因此主传动变速组的最大变速范围Rmax≤（）；对于进给传动系统，可限制umin≥（），umax≤（），故进给传动变速组的最大变速范围Rmax≤（）。

第 1 页共12 页14．主变速传动系统设计的一般原则是（）、（）和（）。

15．扩大主变速传动系统变速范围的方法有（）、（）、（）和（）。

16．机床主传动系统中常采用的无级变速装置有（）、（）和（）三大类。

17．进给传动系统主要用来实现机床的（）和（）运动。

18．主轴部件一般由（）、（）、（）、（）和（）组成。

19．主轴的传动方式主要有（）、（）和（）等。

20．主轴上推力轴承的位置配置形式一般有（）、（）、（）和（）。

21．主轴的主要结构参数包括（）、（）、（）和（）。

22．机床主轴滚动轴承的三种典型配置形式是（）、（）和（）。

绪论机械制造装备包括加工设备、工艺装备、工件输送装备和辅助装备四大类。

机床的传统分类方法，主要是按加工性质和所用的刀具进行分类。

机床分为12大类：车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床、特种加工机床、切断机床及其它机床。

电加工机床是直接利用电能对工件进行加工的机床。

电火花加工机床是利用工具电极与工件之间产生电火花电弧从工件上去除微粒材料达到加工要求的机床。

电火花线切割加工机床是利用一根移动的金属丝（钨、钼）作工具电极，在金属丝和工件之间通过脉冲电流，并浇上液体介质，使之产生放电腐蚀而进行切削加工。

电解加工机床是利用在直流电流的作用下，在电解液中产生阳极溶解的原理对工件进行加工的方法。

在加工时，工件做超声振动，并以一定的静压力压在工件上，工件和工具之间引入磨料悬浮液，在振动工具的作用下，磨粒对工件材料进行冲击和挤压，加上空化爆炸作用将材料切除。

工艺装备：即产品制造过程中所用的各种工具的总称。

简称为工装。

是保证产品制造质量、贯彻工艺规程、提高生产效率的重要手段。

包括刀具、夹具、量具、辅具、模具、检具、钳具等。

第一章机床主要参数寸尺参数运动参数动力参数一、机床应具有的性能指标：1、工艺范围2、加工精度和表面粗糙度3、生产率和自动化程度4、可靠性5、机床的效率和寿命6、系列化、通用化、标准化7、环境保护几何精度:是指机床在不运动或低速空载运动时的精度。

取决于零部件的结构设计、制造、装配精度。

是评价机床质量的基本指标。

传动精度:是指内联系传动链两末端执行件相对运动的精度。

取决于传动零部件的制造精度和传动系统设计的合理性。

运动精度:是指机床在额定负载下运行时主要零部件的几何位置精度。

取决于运动部件的制造精度机床零部件的动态刚度机床热变形。

作定位精度:是机床工零部件运动终了时所达到的位置的准确性和机床调整精度机械制造装备的设计类型:创新设计, 变型设计, 模块化设计机床主参数是代表机床规格大小及反映机床最大工作能力的一种参数。

《机械制造装备》复习参考题—. 填空题1.______________________________ 机械制造装备包括_________________________ 、__________ 、_________ 、_________ 四个部分.机械制造装备是机械制造技术的2.CA6140车床的主运动链的两末端件是和,这是一条_______ 联系传动链.3CA6140车床的主上车削米制螺纹时，进给箱中的齿式离合器M3 和M4 ,M5 .4.在CA6140车床上车削英制螺纹时，其挂轮架上交換齿轮与车削_______ 螺纹相同.5.在M1432B型外圆磨床上磨削长的外圆柱面时，机床必须具备以下运动：___________ 、__________ 、___________ 、 ____________ ■6 M1432B型外圆磨床砂轮架主轴前后支承均米用___________ 车由承.7在滾齿机上滾切直齿圆柱齿轮需要三条传动链，分别是___________ 传动链、_________ 传动链、______ 传动链，其中，_________ 传动链为内联系传动链8.在滾齿机上滾切斜齿圆柱齿轮时，附加运动传动链的首端件是__________ ,末端件是_________ , 计算位移是9.在Y3150E滾齿机上滾切斜齿圆柱齿轮需要____ 条传动链，其中，_______________ 、____________ 传动链为内联系传动链.10.在滾齿机上滾切斜齿圆柱齿轮时，为使工作台能同时接收来自______________ 传动链和______________ 传动链传来的运动而不发生矛盾，需要在传动链中配置一个机构. 11.组合机床是以系列化、标准化的为基础，配以少量的组成的一种高生产率专用机床.12机械加工生产线按生产品种分类，可分为生产线、生产线.13机械加工生产线按组成生产线的加工装备分类，可分为____________________ 生产线、___________ 生产线、____________ 生产线.14机械加工生产线按加工装备的联接方式分类，可分为___________________ 生产线、___________ 生产线.15机械加工生产线按工件的输送方式分类, 可分为______________ 生产线、__________ 生产线.16工件直接输送时生产线的布局有17.工件装在隨行夹具上输送时生产线的________ 式、 _______ 式.布局有_________ 返回、__________ 返回、________ 返回、________ 返回.18推力轴承在主轴上的配置形式有__________ 、_________ 、__________ ,当机床主轴轴向精度和刚度要求较高时，应釆用___________ 的配置形式19主轴部件的基本要求有 _______________ 20主轴的旋转精度是指主轴 _______________时，主轴前端定位面的__________________ 、21主轴部件的刚度是指其在承受外载荷时____________ 的能办22主轴部件的抗振性是指其抵抗和而保持平穏运转的能力.23主轴部件的耐磨性是指长期保持其__________ 的能力.24对支承件的基本要求有 _______________ 、25.提高支承件接触刚度的措施有(1) ___________________ ,⑵ ________26.导轨应滿足的基本要求有27.调整运动导轨与支承导轨间隙的方法有: _________ 、________ .28.当运动部件低速运动时,主动件匀速运动,从动件往往出现速度不均匀的跳跃式运动，这种现象，称为__________ •29.机床导轨材料有: _________________钢，有色金属，塑料等.30._____________________________ 机床技术参数包括_________________________31.若某一传动系统第一变速組为基本组，传动副数是3,第一扩大组的传动副数为2, 则基本组的级比指数为____________ ,第一扩大组的级比指数为_______ ,第二扩大组的级比指数为______ .32.设计支承件时总是采用_________ 截面, 适当加大_______ 尺寸并在工艺允许的前提下减小_______33.通用机床主轴传递全部功率的__________ 转速称为计算转速(nj).这样，转速在nj 以上为_______________ 传动，在nj以下为________ 传动.34.通用机床的主轴计算转速m为主轴第—个(低档) ___________ 转速范围內的最_____ 一级转速.35.定位误差的实质为由定位引起的同一批工件的_________ 在工序尺寸方向上的最大变动量，它包括__________________ 误差和_____________ 误差两部份.二、选择题1.机械制造装备包括加工装备、（）、仓储输送装备和辅助装备四大类.A.机床B.夹具与刀具C.工艺装备D.量具2.在下列传动机构中，不能用于內联系传动链的传动是（）A.皮带传动B.丝杠螺母传动C.齿轮传动D.蝸轮蝸杆传动E.链传动F.液压传动3.CA6140车床主轴前支承釆用__________ .A.滑动轴承B双列圆柱滾子轴承 C.靜压滑动轴承 D.动压滑动轴承4.CA6140卧式车床能车削米制螺纹、英制螺纹、模数螺纹和（）常用的四种标准螺纹。

选择1．采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为 [ B ]。

A. “传统模式”B. “精益生产”C. “敏捷制造”D. “并行工程”2．借助模具对板料施加外力，迫使材料按模具形状、尺寸进行剪裁和塑性变形，得到要求的金属板制件的设备，称为 [ B ]。

A. 挤压机B. 冲压机C. 轧制机D. 锻造机3．一组功能、工作原理和结构相同，而尺寸和性能参数不同的产品，称为 [ A ]。

A. 纵系列产品 B. 横系列产品 C. 跨系列产品 D. 基型产品 4．机床定位部件运动达到规定位置的精度，称为 [ D ]。

A. 几何精度 B. 运动精度 C. 传动精度 D. 定位精度5．为了降低导轨面的压力，减少摩差阻力，提高导轨的耐磨性和低速运动的平稳性，应选 [ B ]。

A. 滑动导轨 B. 卸荷导轨 C. 滚动导轨 D. 动压导轨6．一个四自由度圆柱坐标型搬运机器人，其运动功能式为[ C ]。

A. M O //4321γγγγ B. M Z O //321γγγ C. M ZX O //21γγ D. M XYZ O //γ7．在 ＡＧＶ的导向系统中装有陀螺仪，该导航方式称为[ B ]。

A.电磁引导 B. 惯性导航 C.光学引导 D. 激光导航8．适应中等转速和切削负载较大，要求刚度高的机床主轴轴承配置形式应选择[ B ]。

A.速度型 B. 刚度型 C.速度刚度型 D. 抗振型 9．铣床进给量的单位为[ C ]。

A.毫米/每转B. 毫米/冲程C.毫米/分钟D. 转/分钟10．要求导轨可以承受较大的颠覆力矩，高度较小，结构紧凑，间隙调整方便，应选 [ C ]。

A. 矩形导轨B. 三角形导轨C. 燕尾形导轨D. 圆柱形导轨 填空1．当前提高制造生产能力的决定因素不再是劳动力和______资本_______的密集积累。

2．机械制造装备的精密化成为普遍的发展趋势，从微米级发展到亚微米级，乃至_____纳米级_____。

14.磨床运动功能图的运动功能式为 。

15.无论是方形、圆形或矩形, 空心截面的刚度都比实心截面的 , 圆形截面的抗扭刚度比方形截面 , 抗弯刚度比方形截面 。

二、计算题: (((((工件定位的三种方案如图所示,要求加工表面DB 距孔尺寸为A,试分析计算各种定位方案的定位误差?哪种定位方案较好?三、分析题: (((((设计升降台铣床主传动系统,ϕ=1.41,主轴转速为n=45~2000r/min ,电动机转速为min /1440r n =电。

(1)写出结构式 (2) 画出转速图考 生 信 息 栏 系 专业 级 班级 姓名 学号装 订 线2.某机床主轴的转速图如图所示, 若主轴计算转速为160r/min, 要求确定各中间传动轴及各齿轮的计算转速。

四、问答题: (55%)1.如图所示,传动轴二端是什么轴承,轴向力如何传递?轴承间隙如何调整?(8%)2.说明下图背轮机构避免高速空转的措施。

（7%）3.试确定图示零件加工工序所要求的合理定位方案。

（6%）4.指出图中的设计有什么不正确的地方,并提出改进意见。

(8%)C型车床主轴部件如下图,前后轴承采用什么轴承?轴向载荷如何承受?这种配置的主轴部件适用于什么场合?为什么?（8%）考 生 信 息 栏 系 专业 级 班级 姓名 学号装 订 线6.说明块状零件的自动定向方法。

(6%)7.如下是托架钻模,试分析:（12%）该工序要保证的精度?工件如何定位?件号2.5.8、9、10、11.的作用是什么?一、填空题: (每格1分)1. 主轴的转......优先数.. 。

2..辅助支承起定位作用,可调支承不起定位作. 。

3.系列化、标准化、通用化。

4.砂轮的回转运动。

5.主轴的最大转速与最小转速的比值。

6..等比级..7.最高转速。

8.铸铁。

9.简单, 缺口。

10. 定位装置,夹紧装置和底.. 。

11. ...........。

12.料仓,隔料器,上料器,上料杆和卸料.. 。

《机械制造装备设计》总复习第一章绪论1.机械制造装备的分类。

1、机械制造装备指的是什么？共分哪几大类？答：机械制造业中所使用的装备就是机械制造装备。

它共分为四大类：加工装备、工艺装备、物料储运装备和辅助装备。

1-1、加工装备都包括哪些装备？答：加工装备主要指机床，包括金属切削机床、特种加工机床、锻压机床和木工机床四大类。

1-2、工艺装备都包括哪些装备？答：工艺装备包括：刀具、夹具、模具、量具、辅助工具等。

1-3、物料储运装备都包括哪些装备？答：物料储运装备包括：物料输送装置、机床上下料装置、各级仓储装置与立体仓库等。

1-4、辅助装备都包括哪些装备？答：辅助装备包括：清洗机、排屑装置、测量设备和包装设备等。

第二章机械制造装备的设计方法1.机械制造装备设计的类型。

2.机械制造装备设计的方法。

3.机械创新设计的思维和方法。

1、利用各种创新方式，举出多种关于热水瓶（或水杯、笔、尺……）的创意，包括功能、附加物、使用方便等，要求有详细说明。

答：如红外遥控或声控的热水瓶，附加移动装置，可以方便使用；使用经过特殊处理的材料，制成有药效功能的热水瓶或摔不破、挤不破的热水瓶；附加净化装置的可以净化水的热水瓶；装上定时定量装置，能自动加水烧水的热水瓶；节能环保的太阳能热水瓶；可以按需要的温度出水的热水瓶；瓶身能够表示瓶内水温的热水瓶……（杯+玻璃+刻度----刻度杯；杯+套（真空密封）----保温杯（保热保冷）；杯+金属+电----电热杯；杯+温度计----温度指示杯；杯+图文----知识观赏杯；杯+盖+指南针----可指南带盖杯……）2、利用各种创新方式，用“可折叠”对除折叠伞以外的各类物品进行改进。

要求有详细说明，包括功能、附加物、使用方便等。

（试举2例）答：3、为方便盲人使用，自选一件物品利用各种创新方式进行尝试，包括功能、附加物、使用方便等等，要求有详细说明。

答：如探路手杖，手杖端部安装探头，碰到障碍回有方向提示音，引导盲人回避；下方附加折叠凳，走路时间长了可以坐下休息；手杖能够折叠，不用时可以放入包内；又如眼镜上安装摄像仪，通过导线连接到司管视觉的器官，盲人戴上后马上就能恢复视觉……第三章金属切削机床设计3.1 设计要求、方法和步骤1.机床设计的内容与步骤。
