（电厂企业标准）凝结水泵检修工艺规程1 主题内容与适用范围本标准规定了电厂1、2号机Ⅰ级、Ⅱ级凝结水泵检修内容与工序、检修工艺标准、质量验收要求。
本标准适用于电厂Ⅰ级、Ⅱ级凝结水泵的检修及其质量管理的工作。
2 引用标准《KCB---500---85型水泵技术说明书》《KCB---500---150型水泵技术说明书》《DL 5011---92 电力建设施工及验收技术规范》（汽轮机机组篇）3 概述电厂1、2号机各配备有3×50%容量的一级凝结水泵及3×50%容量的二级凝结水泵，。
一级凝结水泵型号是：KCB500-85-1，二级凝结水泵型号是：KCB500-150-1，都是离心立式、双壳体泵。
泵外壳体是焊接结构，由承接和承压部分组成。
在外壳体上焊有承压进水管，在承接部分，开有凝结蒸汽排向大气空间的排放孔。
内泵体组成有：导壳、节段单元、导向装置，承压盖、转子、尾端密封体、支撑止推轴承等。
在定子体的中央镗孔内，装有密封环，并用螺丝固定。
泵的转子由轴、装配在轴上的叶轮（工作轮）、护套、以及用来拉紧和固定转子零件的键销。
为了提前一级叶轮前的抗汽蚀能力，装有一个诱导轮。
转子受到的轴向力，借助筒体减载，在轴在下端装有轴承套的螺旋，基泣滑借助凝结水进行。
转子的支撑是两个轴承，上轴承是支撑止推轴承。
（双联、向心推力轴承）。
它使转子定位于泵内，并接受向心力和残余轴向力。
在泵的轴承室，考虑到轴承的循环润滑系统，在此系统内，带有螺旋纹的轴承使油上下传递，并经专门的孔润注入轴承盒内，油的冷却是蛇形管内流动冷却水进行冷却。
电动机与泵轴的连接，采用筒形，销钉联轴器。
4 技术性能4.1泵送介质的技术指标：4.2额定工况参数指标：4.3在额定工况下泵的动能效率技术指标：4.4结构设计指标：5 检修工艺5.1凝结水泵解体：（参见图：H18.141.OOO.00.Лс）5.1.1检修前办理好工作票。
将泵退出运行，拉掉电源，挂警告标示牌。
河北省电力建设第一工程公司河北华电石家庄鹿华热电项目部凝结水泵检修技术措施文件编码：（甲）LH-QJ-C-2012-编制单位：检修公司鹿华项目部编制人：任紫朋日期：2012年03月18日版次：01检修技术措施审批页目录1 工程概况 (1)1.1 工程概况 (1)1.1.1 工程范围 (1)1.1.2 工程特点 (1)1.1.3 技术特性 (1)1.2工程量统计 (1)1.3 施工工期 (1)2 编制依据 (1)3 作业前的条件和准备 (1)3.1 技术准备 (1)3.2 作业人员 (2)3.3 作业工机具 (2)3.4材料和设备 (4)3.5 安全器具 (5)3.6 工序交接 (5)4 作业程序和方法 (5)4.1 施工方案 (5)4.2 施工工艺流程 (5)4.3 施工方法和要求 (6)5 工期保证措施 (10)5.1 影响进度的因素 (10)5.2 工期保证措施 (10)6 技术经济分析 (10)7 质量控制点的设置和质量通病的预防 (10)7.1 质量目标 (10)7.2质量保证措施 (10)7.3作业过程中控制点的设置 (11)7.4 质量标准及要求 (11)8 作业的安全要求和环境条件 (11)8.1 作业的安全要求 (11)8.2 作业的环境要求 (12)8.3作业的安全危害因素辨识和控制（见附录一） (12)8.4作业的环境因素辨识和控制（见附录二） (12)9 应急措施 (12)9.1 应急办公室 (12)9.2 触电事故的应急处理 (13)9.2.1 脱离电源 (13)9.2.2 伤员脱离电源后的处理 (13)9.3 挤压应急措施 (14)9.4 物体打击应急措施 (14)9.5 高空坠落应急措施 (14)9.6应急设备 (14)10 附录 (1)危害辨识与风险评价及控制措施 (1)环境因素辨识与评价及控制措施 (3)凝结水泵检修安全技术措施1 工程概况1.1 工程概况 1.1.1 工程范围本措施施工范围为石家庄鹿华热电一期2×300MW 工程凝结水泵检修。

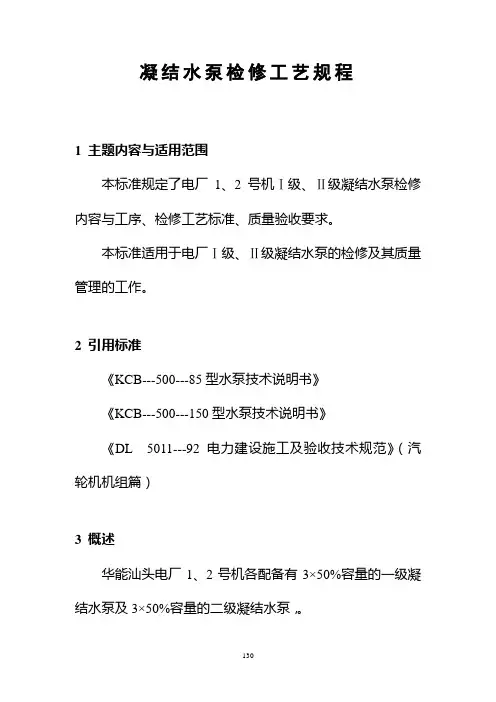

凝结水泵检修工艺规程1 主题内容与适用范围本标准规定了电厂1、2号机Ⅰ级、Ⅱ级凝结水泵检修内容与工序、检修工艺标准、质量验收要求。
本标准适用于电厂Ⅰ级、Ⅱ级凝结水泵的检修及其质量管理的工作。
2 引用标准《KCB---500---85型水泵技术说明书》《KCB---500---150型水泵技术说明书》《DL 5011---92 电力建设施工及验收技术规范》（汽轮机机组篇）3 概述华能汕头电厂1、2号机各配备有3×50%容量的一级凝结水泵及3×50%容量的二级凝结水泵，。
一级凝结水泵型号是：KCB500-85-1，二级凝结水泵型号是：KCB500-150-1，都是离心立式、双壳体泵。
泵外壳体是焊接结构，由承接和承压部分组成。
在外壳体上焊有承压进水管，在承接部分，开有凝结蒸汽排向大气空间的排放孔。
内泵体组成有：导壳、节段单元、导向装置，承压盖、转子、尾端密封体、支撑止推轴承等。
在定子体的中央镗孔内，装有密封环，并用螺丝固定。
泵的转子由轴、装配在轴上的叶轮（工作轮）、护套、以及用来拉紧和固定转子零件的键销。
为了提前一级叶轮前的抗汽蚀能力，装有一个诱导轮。
转子受到的轴向力，借助筒体减载，在轴在下端装有轴承套的螺旋，基泣滑借助凝结水进行。
转子的支撑是两个轴承，上轴承是支撑止推轴承。
（双联、向心推力轴承）。
它使转子定位于泵内，并接受向心力和残余轴向力。
在泵的轴承室，考虑到轴承的循环润滑系统，在此系统内，带有螺旋纹的轴承使油上下传递，并经专门的孔润注入轴承盒内，油的冷却是蛇形管内流动冷却水进行冷却。
电动机与泵轴的连接，采用筒形，销钉联轴器。
4 技术性能4.1泵送介质的技术指标：4.2额定工况参数指标：4.3在额定工况下泵的动能效率技术指标：4.4结构设计指标：5 检修工艺5.1凝结水泵解体：（参见图：H18.141.OOO.00.Лс）5.1.1检修前办理好工作票。
将泵退出运行，拉掉电源，挂警告标示牌。

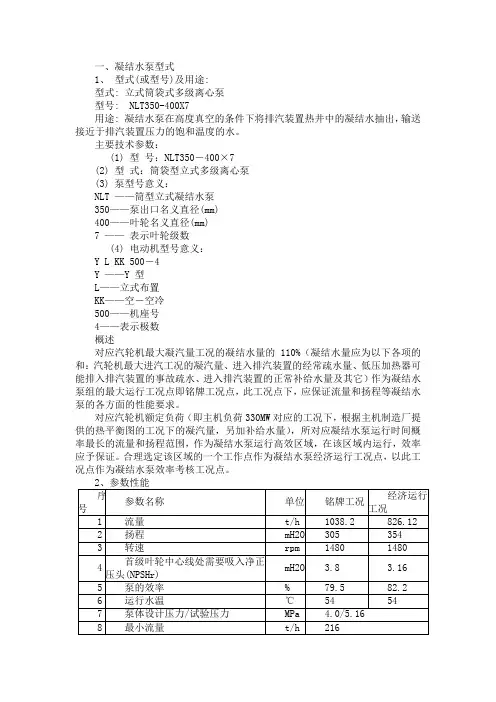

一、凝结水泵型式1、型式(或型号)及用途:型式: 立式筒袋式多级离心泵型号: NLT350-400X7用途: 凝结水泵在高度真空的条件下将排汽装置热井中的凝结水抽出，输送接近于排汽装置压力的饱和温度的水。
主要技术参数：(1) 型号：NLT350－400×7(2) 型式：筒袋型立式多级离心泵(3) 泵型号意义：NLT ——筒型立式凝结水泵350——泵出口名义直径(mm)400——叶轮名义直径(mm)7 ——表示叶轮级数(4) 电动机型号意义：Y L KK 500－4Y ——Y 型L——立式布置KK——空－空冷500——机座号4——表示极数概述对应汽轮机最大凝汽量工况的凝结水量的110%（凝结水量应为以下各项的和：汽轮机最大进汽工况的凝汽量、进入排汽装置的经常疏水量、低压加热器可能排入排汽装置的事故疏水、进入排汽装置的正常补给水量及其它）作为凝结水泵组的最大运行工况点即铭牌工况点，此工况点下，应保证流量和扬程等凝结水泵的各方面的性能要求。
对应汽轮机额定负荷（即主机负荷330MW对应的工况下，根据主机制造厂提供的热平衡图的工况下的凝汽量，另加补给水量），所对应凝结水泵运行时间概率最长的流量和扬程范围，作为凝结水泵运行高效区域，在该区域内运行，效率应予保证。
合理选定该区域的一个工作点作为凝结水泵经济运行工况点，以此工况点作为凝结水泵效率考核工况点。
1、结构说明NLT350－400 型凝结水泵是为了满足300～600MW 机组而设计的筒袋型立式多级离心泵，该产品结构特点如下：(1) 为使泵具有良好的抗汽蚀性能，该泵采用如下设计：a. 首级叶轮加前置诱导轮。
见图一：图一带前置诱导轮结构图中：①诱导轮②首级叶轮③外筒体④导叶壳体⑤进水喇叭⑥轴⑦口环b.首级叶轮采用双吸结构，见图二：图中：①首级叶轮②次级(标准级)叶轮③外筒体④导叶壳体⑤进水喇叭⑥轴⑦口环(2) 采用轴向导叶。
在满足性能要求和保证足够的刚度的前提下，减少了泵的横向(径向)尺寸，从而减少了泵组的安装宽度。
