利用牙的啮合、棘轮-棘爪的啮合或滚柱、楔块的楔紧作用单向传递运动或扭矩的离合器.楔块超越离合器用异形楔块代替滚柱作为楔紧件,是用楔块和内、外滚道组成摩擦副的一种离合器.当内环、外环与楔块间无相对运动,转向相同,转速相等黑暗,才能传递转矩,否则均为相对滑动,这种不传速转矩的滑动状态称为超越.楔块超越离合器主要有基本型、无内环型和带轴承型.其连接形式分为键连接、齿轮连接、带轮连接、链轮连接、螺栓连接等.滚柱式超越离合器根其内轭（星轮）位置不同分为外星轮为外星轮和内星轮两种,所谓轭是指圆柱与圆柱孔的共轭面,而星轮是具有容纳滚柱的凹槽的零件.为了便于加工和保证加工精度,内星轮式的被广泛采用.按星轮工作面的形状不同,又可分为平面型、对数螺旋面型和偏心圆柱面型等三种.。
单向轴承原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]单向轴承原理单向轴承是在一个方向上可以自由转动，而在另一个方向上锁死的一种轴承。
单向轴承的金属外壳里，包含很多个滚轴，滚针或者滚珠，而其滚动座(穴)的形状使它只能向一个方向滚动，而在另一个方向上会产生很大的阻力.单向轴承的工作原理1、斜坡和滚子式设计斜坡和滚柱式单向离合器基本由筒式内径的外圈、带斜坡的内圈及分别承受弹簧力且始终与内外圈紧密接触的一组滚子组成。
只要其中的一个滚道在其运动方向上的旋转对另一个产成了影响，这种排列就从本质上确保了超越速度的即刻性和保证了立即驱动能力。
运用这种型号的单向离合器可以适合在各种环境下的超越、分度及止逆的使用。
当作为一个超越单向离合器使用时,斜坡式滚柱式单向离合器将会以这种方式安装，就是把外圈当做超越构件。
这点对高速超越非常重要。
在内圈超越的运用中，作用在滚子上的离心力将导致超越速度受限。
当作为一个止逆单向离合器使用时,只有内圈转动的斜坡滚子式单向离合器适合于比较低的速度。
如果需要的转速高于被推荐的转速时，建议使用楔块式单向离合器。
当作为一个分度单向离合器使用时,外圈经常被看成摆动元件，内圈经常被看成从元件。
否则，滚子和弹簧的惯量将导致误差，特别是在高频率分度时。
稀释了的润滑油和强力弹簧的运用提供了高速分度的准确性和高质量性。
2、楔块式设计这种楔块式单向超越离合器大体由内圈、外圈、楔块组、楔块保持架、强力弹簧及轴承组成。
楔块以在内外圈之间的楔入来从一个滚道向另一个滚道传递力量。
楔块有俩个的对角直径，（即从楔块的一角到另一对角的距离）其中的一个要大于另一个。
楔作用发生在内外圈发生相对转动时在比较大的横截面上迫使楔块有更大的垂直位置。
3、自锁角楔作用主要依靠内外圈之间楔块的楔入和自锁角。
楔块单向离合器的基本概念要求楔块的摩擦系数与驱动方向上内圈突然产生扭矩有关系，这个摩擦值必须比自锁角的正切值大。
单向轴承型号及尺寸引言单向轴承是一种专用于传递一方向旋转运动的轴承。
它们通常用于防止机械装置在出现逆向运动时产生故障。
单向轴承由各种不同的型号和尺寸组成，以适应各种应用需求。
本文将介绍一些常见的单向轴承型号及其尺寸规格。
1. BB型单向轴承BB型单向轴承是一种高精度的单向离合器轴承。
它们具有较小的尺寸和轻巧的设计，可在高速运动和高负载条件下工作。
以下是一些常见的BB型单向轴承型号及其尺寸规格：型号内径（mm）外径（mm）厚度（mm）BB15-04153511BB17-05174012BB20-05204714BB25-06255215BB30-063062162. AS型单向轴承AS型单向轴承是一种低摩擦单向减摩轴承，具有优良的动态响应和高速性能。
以下是一些常见的AS型单向轴承型号及其尺寸规格：型号内径（mm）外径（mm）厚度（mm）AS1010249AS12123210AS15153511AS17174012AS202047143. CSK型单向轴承CSK型单向轴承是一种由整体非分离式结构构成的单向载荷轴承。
它们特别适用于限位设备和斜盘传动装置。
以下是一些常见的CSK型单向轴承型号及其尺寸规格：型号内径（mm）外径（mm）厚度（mm）CSK88229CSK12123214CSK15153516CSK17174017CSK202047194. DC型单向轴承DC型单向轴承是一种由轴向滚针和凹凸轮外环组成的离合器轴承。
它们主要用于离合器和起动器系统。
以下是一些常见的DC型单向轴承型号及其尺寸规格：型号内径（mm）外径（mm）厚度（mm）DC315153513DC412T123210DC5207T174012DC7410A204714DC8110B255215结论以上列举了一些常见的单向轴承型号及其尺寸规格。
根据不同的应用需求和工作条件，我们可以选择合适的单向轴承来满足我们的要求。
重要的是，在选择和使用单向轴承时，我们应该确保正确安装和正确的润滑以保证其性能和寿命。
常州澳德龙离合器有限公司：ASNU单向离合器(逆止器)ASNU8-12，ASNU200键槽规格符合DIN 6885.1，其它型号槽规规格符合DIN 6885.3(1) Tmax=2.5×kn(2) 内圈极限运转速度(3) 外圈极限运转速度ASNU系列滚柱式超越离合器ASNU系列是没有轴承支撑的滚柱型单向离合器。
使用时需要有轴承来承受径向与轴向载荷，并且要有润滑及密封。
外径名义尺寸与63系列球轴承相同. ASNU08 ASNU12 ASNU15 ASNU17 ASNU20 ASNU25 ASNU30 ASNU35 ASNU40 ASNU45 ASNU50 ASNU60 ASNU70 ASNU80 ASNU90 ASNU100 ASNU120 ASNU150 ASNU200ASNU（TFS）系列凸轮离合器特徵：外键槽在外圈的端面上。
托架的內径为H7级公差时，外圈需安装键；托架內径为K6级公差时，外圈无须安装键。
请確保托架具有足够的强度以承受安装凸轮离合器时所需要的压力。
请按照凸轮离合器上箭头指示的方向来安装凸轮离合器。
安装凸轮离合器时，应使用62型的轴承装配以避免向力作用，因为这类离合器內部没有装配轴承。
轴的公差推荐使用h7级。
TFS系列凸轮离合器特徵：外键槽在外圈的端面上。
安装注意事项：1.ASNU离合器是滚柱/星轮式离合器（ramp&roller），内部不含轴承支撑。
安装时需要轴承配合以承受轴向及径向力。
2.ASNU离合器的公称外径与63型深沟球轴承一致。
3.ASNU离合器外圈具有n6级公差，以便于压入H7级公差的轴承孔。
4.在ASNU离合器外圈两侧，具有附加凹槽，使其能够更有效地传递扭矩。
5.如轴承孔的公差等级为K6，则无必要利用凹槽，但请确保轴承孔具有足够的强度不在安装后扩大。
6.此类结构内外圈能够接受的同轴度为±s/2。
产品特色1摩擦阻力小，功率消耗小，机械效率高，易起动。
单向离合器轴承的工作原理及应用
单向离合器轴承是一种特殊的轴承，具有单向传递力矩的功能。
它的工作原理是基于两个关键组件：轴承套和滚针。
单向离合器轴承的轴承套是一个内外径不同的金属套筒，内表面带有圆柱形的滚道。
滚针是一系列圆柱形的滚子，通过滚道与轴承套密切接触。
滚子之间通过弹簧将其保持在紧密的状态。
当外部力矩施加到轴承的输入端时，滚子与滚道间的摩擦力使滚子滚动起来，从而实现力矩的传递。
而当外部力矩作用方向相反时，滚子与滚道之间由于设计的形状差异会出现摩擦力，阻止滚子的运动，从而实现单向传递力矩的功能。
单向离合器轴承的应用非常广泛。
它常见于各种机械设备中，例如传动系统、电动工具、汽车离合器等。
在传动系统中，单向离合器轴承通常用于实现单向传递力矩，避免逆向转动时的损坏。
在电动工具中，它可以确保电动工具在停止使用时立即停止转动，提高安全性。
而在汽车离合器中，它用于在驱动轴和传动系统之间传递变速器的动力，实现驱动和换挡的功能。
总的来说，单向离合器轴承通过滚子与滚道之间的摩擦力，实现了单向传递力矩的功能。
它在各种机械设备中都有广泛的应用，提高了设备的可靠性和安全性。

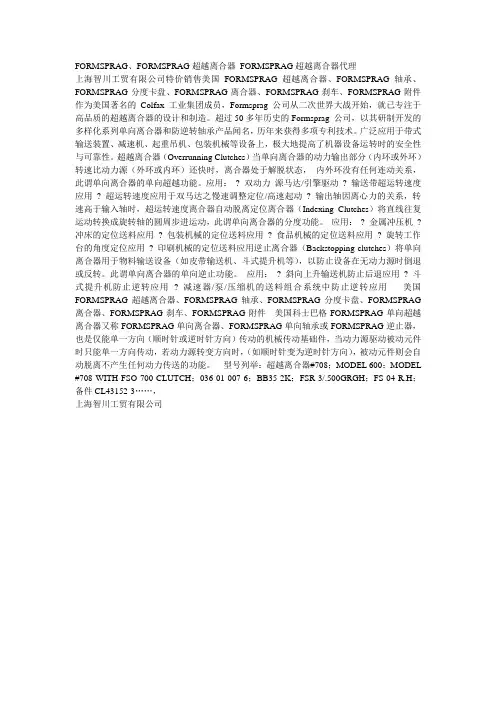

FORMSPRAG、FORMSPRAG超越离合器FORMSPRAG超越离合器代理上海智川工贸有限公司特价销售美国FORMSPRAG超越离合器、FORMSPRAG轴承、FORMSPRAG分度卡盘、FORMSPRAG离合器、FORMSPRAG刹车、FORMSPRAG附件作为美国著名的Colfax工业集团成员，Formsprag 公司从二次世界大战开始，就已专注于高品质的超越离合器的设计和制造。
超过50多年历史的Formsprag 公司，以其研制开发的多样化系列单向离合器和防逆转轴承产品闻名，历年来获得多项专利技术。
广泛应用于带式输送装置、减速机、起重吊机、包装机械等设备上，极大地提高了机器设备运转时的安全性与可靠性。
超越离合器（Overrunning Clutches）当单向离合器的动力输出部分（内环或外环）转速比动力源（外环或内环）还快时，离合器处于解脱状态，内外环没有任何连动关系，此谓单向离合器的单向超越功能。
应用：? 双动力源马达/引擎驱动? 输送带超运转速度应用? 超运转速度应用于双马达之慢速调整定位/高速起动? 输出轴因离心力的关系，转速高于输入轴时，超运转速度离合器自动脱离定位离合器（Indexing Clutches）将直线往复运动转换成旋转轴的圆周步进运动，此谓单向离合器的分度功能。
应用：? 金属冲压机? 冲床的定位送料应用? 包装机械的定位送料应用? 食品机械的定位送料应用? 旋转工作台的角度定位应用? 印刷机械的定位送料应用逆止离合器（Backstopping clutches）将单向离合器用于物料输送设备（如皮带输送机、斗式提升机等），以防止设备在无动力源时倒退或反转。
此谓单向离合器的单向逆止功能。
应用：? 斜向上升输送机防止后退应用? 斗式提升机防止逆转应用? 减速器/泵/压缩机的送料组合系统中防止逆转应用美国FORMSPRAG超越离合器、FORMSPRAG轴承、FORMSPRAG分度卡盘、FORMSPRAG 离合器、FORMSPRAG刹车、FORMSPRAG附件美国科士巴格FORMSPRAG单向超越离合器又称FORMSPRAG单向离合器、FORMSPRAG单向轴承或FORMSPRAG逆止器，也是仅能单一方向（顺时针或逆时针方向）传动的机械传动基础件，当动力源驱动被动元件时只能单一方向传动，若动力源转变方向时，（如顺时针变为逆时针方向），被动元件则会自动脱离不产生任何动力传送的功能。
全国生产销售超越离合器的厂家推荐1、上海胤发国际贸易有限公司主营产品：电线电缆,电机马达,电子电气。
上海胤发国际贸易有限公司成立于2013年，其发展目标是成为国内领先的欧洲自动化仪器仪表，备品备件供应商，公司主要经营产品包括：泵、阀等各种液压设备；编码器、传感器等各种高低压电器；数显表、压力表等各种仪器仪表；电容器、电抗器等各种电力设备；数采模块、温控模块等各种工控设备；以及各种电机马达、传动控制、开关插座等各种工矿产品和备件。
详情查看企业官方商铺2、北京安吉天下竹业有限公司主营产品：超越离合器。
中研智业研究院于2001年成立于北京，提供针对企业用户的各类信息，如深度研究报告、市场调查、统计数据等，为了满足企业对原始数据的需求，也为了能给企业提供更为全面和客观的研究报告，中研智业数据库得到清华大学、国家统计局、国家信息中心、海关总署、国家工商总局、各行业协会等权威机构的庞大数据支持；通过严谨的调查和科学的逻辑化的分析论证方法，中研智业已与国内多家证券公司、PE、VC机构、律师事务所、会计师事务所，以及10多个省市地区金融办、上市办结成战略合作伙伴。
详情查看企业官方商铺 3、厦门南超机械有限公司主营产品：逆止器,超越离合器,扫地车离心式离合器。
厦门南超机械股份有限公司，原名为厦门南方超越轴承机械有限公司。
公司正式成立于2010 年，注册资金500万，注册商标为“NFCY”和“南方超越”，是一家专业从事超越离合器、自动离合器、气动离合器、单向离合器、制动器、胀紧套、联轴器等基础传动元件设备的研发、生产和销售的股份制企业。
公司自成立以来坚持自主研发的路线，以创造民族品牌为己任，精工品质，为世界传递动力。
详情查看企业官方商铺 4、山东东上机械设备有限公司主营产品：工程机械配件批发兼零,装载机,叉车。
山东东上机械设备有限公司是中国龙工集团（香港主板上市股票代码：03339）在山东省的授权代理商。
多年的创新发展，使山东东上逐步成长为一家集龙工整机销售、配件供应、维修服务、信息服务多位一体的工程机械专业服务企业。
常州澳德龙离合器有限公司：CKA超越离合器，CKB超越离合器，CKD 超越离合器,CGD超越离合器、CKZ超越离合器一、CKA 型为基本型楔块超越离合器，使用时可根据需要安装轴承以承受轴向与径向负载。
单向自锁可靠，反向解脱轻便。
适用于极限转速为：800-2500r/min ，公称转矩为：31.5-4500N·m。
常用于包装机械、印刷机械、食品机械、医疗机械、纺织机械、各种机床和减速机等机械传动。
二、CKB型超越离合器主要用于较高超越极限转速(800～2500r/min)、传递中等转矩（30N.m～4000N.m），其特点单向自锁可靠，反向解脱轻便。
多用于包装机械、印刷机械、食品机械、农业机械、医疗机械和各种斗式提升机、皮带运输机、纺织机的机械传动中。
三、CKD型超越离合器为无轴承支撑外环两端面带键槽的契块式超越离合器。
使用时需配备轴承安装，以承受轴向和径向负载，径向尺寸与标准轴承尺寸形同。
内环与轴用键连接，外环两端面有止动槽用于固定外环与机架以传递转矩。
适用于极限转速为500-1500r/min，常用于包装，印刷，食品，纺织，轻工等机械上。
四、CGD 型超越离合器为无轴承支撑，外环两端面带键槽的滚柱式超越离合器。
使用时需配轴承以防止轴向与径向负载。
内环与轴用键连接，外环两侧的端面有止动槽用于固定外环与机架以传递转矩。
常用于包装、印刷、食品、纺织、轻工等机械上。
五、CKZ 型为有轴承支撑的楔块式超越离合器。
适用于极限转速为600 ～1500r/min ，常用公称转矩为：180 ～8000N · m 。
常用于包装机、起重运输机械、冶金机械、矿山机械、石油机械、化工机械、水泥机械、电站等，亦称逆止器。
此型号主要用于防止逆转及双动力源的慢速启动装置。
因为CKZ超越离合器优异的性能，已经广泛替代进口MG600逆止器等MG系列和MI系列超越离合器，并向国外出口。
单向轴承原理This model paper was revised by the Standardization Office on December 10, 2020单向轴承原理单向轴承是在一个方向上可以自由转动，而在另一个方向上锁死的一种轴承。
单向轴承的金属外壳里，包含很多个滚轴，滚针或者滚珠，而其滚动座(穴)的形状使它只能向一个方向滚动，而在另一个方向上会产生很大的阻力.单向轴承的工作原理1、斜坡和滚子式设计斜坡和滚柱式单向离合器基本由筒式内径的外圈、带斜坡的内圈及分别承受弹簧力且始终与内外圈紧密接触的一组滚子组成。
只要其中的一个滚道在其运动方向上的旋转对另一个产成了影响，这种排列就从本质上确保了超越速度的即刻性和保证了立即驱动能力。
运用这种型号的单向离合器可以适合在各种环境下的超越、分度及止逆的使用。
当作为一个超越单向离合器使用时,斜坡式滚柱式单向离合器将会以这种方式安装，就是把外圈当做超越构件。
这点对高速超越非常重要。
在内圈超越的运用中，作用在滚子上的离心力将导致超越速度受限。
当作为一个止逆单向离合器使用时,只有内圈转动的斜坡滚子式单向离合器适合于比较低的速度。
如果需要的转速高于被推荐的转速时，建议使用楔块式单向离合器。
当作为一个分度单向离合器使用时,外圈经常被看成摆动元件，内圈经常被看成从元件。
否则，滚子和弹簧的惯量将导致误差，特别是在高频率分度时。
稀释了的润滑油和强力弹簧的运用提供了高速分度的准确性和高质量性。
2、楔块式设计这种楔块式单向超越离合器大体由内圈、外圈、楔块组、楔块保持架、强力弹簧及轴承组成。
楔块以在内外圈之间的楔入来从一个滚道向另一个滚道传递力量。
楔块有俩个的对角直径，（即从楔块的一角到另一对角的距离）其中的一个要大于另一个。
楔作用发生在内外圈发生相对转动时在比较大的横截面上迫使楔块有更大的垂直位置。
3、自锁角楔作用主要依靠内外圈之间楔块的楔入和自锁角。
楔块单向离合器的基本概念要求楔块的摩擦系数与驱动方向上内圈突然产生扭矩有关系，这个摩擦值必须比自锁角的正切值大。
