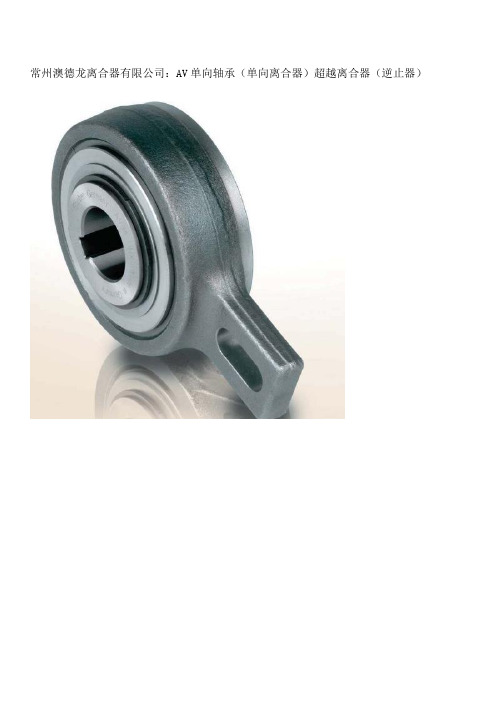

型号AV为滚柱型单向离合器，内含轴承支撑及油封，使用盘式轴承支撑及油封，使用盘式轴承支撑并固定中心线，适用于低运转速度，油封使用有框架包覆保护之金属迷宫式油封。
出厂时已加注润滑脂，可立刻安装于水平或垂直方向位置。
主要应用于防止逆转，在最小的空间内提供较大的扭力，此型设计可适用于较严苛之环境需求条件。
扭力臂之沟槽用螺丝固定于机壁以提供力量防止逆转，螺丝扭力臂沟槽之间隙为沟槽的1%宽度，扭力臂与轴承在安装后绝不可以有内应力存在，（安装时螺丝不可以将扭力臂轴向的锁住，径向亦留有间隙，即不会有弯曲应力施加于轴承及扭力臂上）。
此滚柱型式AV型号为针对轻定位送料需求条件应用例而设计的。

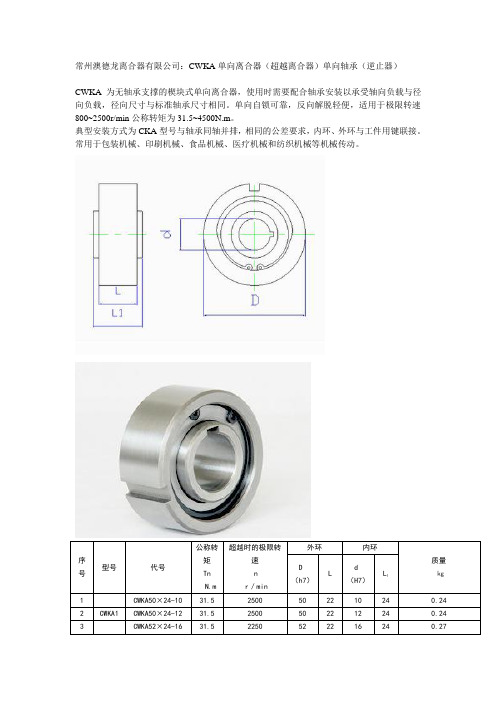

单向离合器的设计一、了解超越离合器的主要功能、一般特点及其分类1、超越离合器的主要功能：超越离合器是靠主从动部分的相对速度变化或回转方向变换能自动结合或脱开的离合器。
超越离合器有嵌合式与摩擦式之分；摩擦式又分为滚柱式与楔块式。
单向超越离合器只能在一个方向传递转矩，双向超越离合器可双向传递转矩。
超越离合器的从动件可以在不受摩擦力矩的影响下超越主动件的速度运行。
带拨爪的超越离合器，拨爪为从动件。
2、超越离合器的一般特点：（1）改变速度：在传动链不脱开的情况下，可以使从动件获得快、慢两种速度；（2）防止逆转：单向超越离合器只在一个方向传递转矩，而在相反方向转矩作用下则空转；（3）间歇运动：双向超越离合器与单向超越离合器适当组合，可实现从动件做某种规律的间歇运动。
3、超越离合器的分类超越离合器可分为棘轮式超越离合器、滚柱式超越离合器和楔块式超越离合器。
其中，棘轮式超越离合器又可分为内齿棘轮式超越离合器和外齿棘轮式超越离合器；滚柱式超越离合器又可分为单向滚柱式、带拨爪单向滚柱式和带拨爪双向滚柱式超越离合器；楔块式超越离合器又可分为单向超越离合器、双向超越离合器和非接触式单向超越离合器。
二、接下来将主要研究单向滚柱式超越离合器的设计：1、单向滚柱式超越离合器的机构简图为：图12、单向滚柱式超越离合器的特点及应用：滚柱3受弹簧4的弹力，始终与外环1和星轮2接触。
滚柱在滚道内自由转动，磨损均匀，磨损后仍能保持圆柱形，短时过载滚柱打滑不会损坏离合器。
星轮加工困难，装配精度要求较高。
星轮与外环运动关系比较多元化。
外环1主动（逆时针转）时：当n1=n2,离合器接合；当n1<n2，离合器超越。
星轮2主动（顺时针转）时：当-n2=-n1,离合器接合；当12n n -<-，离合器超越。
滚柱式超越离合器的结构简单、制造容易，溜滑角小，主要用于机床和无级变速器等的传动装置中。
三、滚柱式单向超越离合器的设计计算图2注：表1中公式均摘自《机械设计手册》第2卷第六篇第三章第307页，化学工业出版社，第五版。
单向离合器的设计一、了解超越离合器的主要功能、一般特点及其分类1、超越离合器的主要功能：超越离合器是靠主从动部分的相对速度变化或回转方向变换能自动结合或脱开的离合器。
超越离合器有嵌合式与摩擦式之分；摩擦式又分为滚柱式与楔块式。
单向超越离合器只能在一个方向传递转矩，双向超越离合器可双向传递转矩。
超越离合器的从动件可以在不受摩擦力矩的影响下超越主动件的速度运行。
带拨爪的超越离合器，拨爪为从动件。
2、超越离合器的一般特点：（1）改变速度：在传动链不脱开的情况下，可以使从动件获得快、慢两种速度；（2）防止逆转：单向超越离合器只在一个方向传递转矩，而在相反方向转矩作用下则空转；（3）间歇运动：双向超越离合器与单向超越离合器适当组合，可实现从动件做某种规律的间歇运动。
3、超越离合器的分类超越离合器可分为棘轮式超越离合器、滚柱式超越离合器和楔块式超越离合器。
其中，棘轮式超越离合器又可分为内齿棘轮式超越离合器和外齿棘轮式超越离合器；滚柱式超越离合器又可分为单向滚柱式、带拨爪单向滚柱式和带拨爪双向滚柱式超越离合器；楔块式超越离合器又可分为单向超越离合器、双向超越离合器和非接触式单向超越离合器。
二、接下来将主要研究单向滚柱式超越离合器的设计：1、单向滚柱式超越离合器的机构简图为：图12、单向滚柱式超越离合器的特点及应用：滚柱3受弹簧4的弹力，始终与外环1和星轮2接触。
滚柱在滚道内自由转动，磨损均匀，磨损后仍能保持圆柱形，短时过载滚柱打滑不会损坏离合器。
星轮加工困难，装配精度要求较高。
星轮与外环运动关系比较多元化。
外环1主动（逆时针转）时：当n1=n2,离合器接合；当n1<n2，离合器超越。
星轮2主动（顺时针转）时：当-n2=-n1,离合器接合；当12n n -<-，离合器超越。
滚柱式超越离合器的结构简单、制造容易，溜滑角小，主要用于机床和无级变速器等的传动装置中。
三、滚柱式单向超越离合器的设计计算图2注：表1中公式均摘自《机械设计手册》第2卷第六篇第三章第307页，化学工业出版社，第五版。
