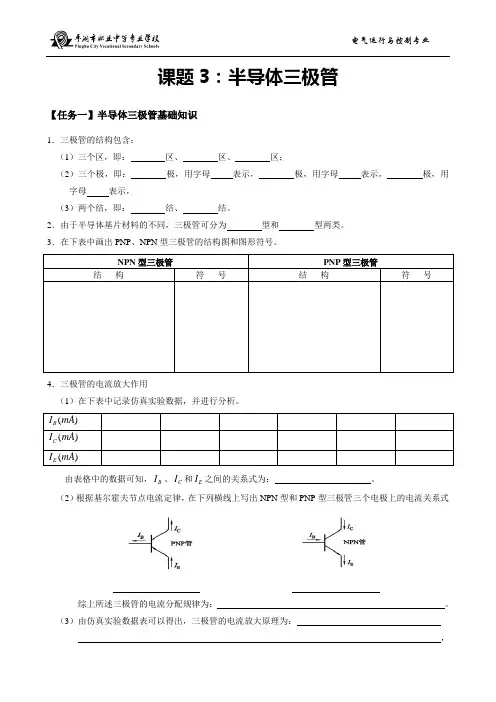

课题3：半导体三极管【任务一】半导体三极管基础知识1．三极管的结构包含：（1）三个区，即： 区、 区、 区；（2）三个极，即： 极，用字母 表示， 极，用字母 表示， 极，用字母 表示，（3）两个结，即： 结、 结。
2．由于半导体基片材料的不同，三极管可分为 型和 型两类。
3．在下表中画出PNP 、NPN 型三极管的结构图和图形符号。
4．三极管的电流放大作用（1）在下表中记录仿真实验数据，并进行分析。
由表格中的数据可知，B I 、C I 和E I 之间的关系式为： 。
（2）根据基尔霍夫节点电流定律，在下列横线上写出NPN 型和PNP 型三极管三个电极上的电流关系式综上所述三极管的电流分配规律为： 。
（3）由仿真实验数据表可以得出，三极管的电流放大原理为：，即实质上是用基极电流B I 的 变化控制集电极电流C I 的 变化。
5．判下列三极管的基本联接方式（a ） （b ） （c ）【任务二】三极管的特性曲线及主要参数1．三极管的输入特性指的是在 一定的条件下，加在三极管 与 之间的电压 ，和它产生的 电流 之间的关系。
2．三极管的输出特性指的是在 一定的条件下，三极管 与 之间的电压 与 电流 之间的关系。
3．在下表中画出三极管的输入输出特性曲线。
4．三极管的输出特性曲线分为如下三个区，在这三个区中，三极管的偏置电压特点为： （1）截止区： ； （2）放大区： ； （3）饱和区： 。
【任务拓展】1．在晶体三极管放大电路中，测得三极管的三只脚的电位如右图所示，则该三极管 所用材料为 ，管型为 ，1、2、3脚的名称分别 为 、 、 。
2．9012和9013是我们最常用到的三极管，根据平时技能训练课老师所讲的， 我们知道：图（a ）所示9012是 （NPN 型或是PNP 型）三极管， 图（b ）所示9013是 （NPN 型或是PNP 型）三极管，图（a ）所 示的1、2、3脚分别是 极、 极、 极。
三区：发射区、基区、集电区。
、基极B、集电极C。
两结：发射结、集电结。
实际上发射极箭头方向就是发射结正向电流方向。
）按半导体基片材料不同：NPN型和PNP型。
）按功率分：小功率管和大功率管。
）按工作频率分：低频管和高频管。
）按管芯所用半导体材料分：锗管和硅管。
）按结构工艺分：合金管和平面管。
三极管的电流放大作用 ．三极管各电极上的电流分配
表1-1 三极管三个电极上的电流分配
0 0.01 0.02 0.03 0.04 0.01 0.56 1.14 1.74 2.33 0.01
0.57
1.16
1.77
2.37
C B I I +=
三极管的电流分配规律：发射极电流等于基极电流和集电极电流之和。
．三极管的电流放大作用 由上述实验可得结论： 的微小变化控制了集电极电流较大的变化，这就是三极管的电流放大原理。
）三极管的电流放大作用，实质上是用较小的基极电流信号控制集电极的大电流信号，是“以。
场效应型半导体三极管仅由一种载流子参与导电，是一种VCCS器件。
载流子参与导电是种器件半导体三极管是具有电流放大功能的元件频率：功率：材料：类型：1.2.1 三极管的结构及工作原理1.2.2 三极管的基本特性极管的基本特性1.2.3 三极管的主要参数及电路模型123三极管的主要参数及电路模型侧称为发射区，电极称为一侧称为发射区，电极称为e-b间的PN结称为发射结(Je)c-b间的PN结称为集电结(Jc)中间部分称为基区，连上电极称为基极，用B或b表示（Base）；示向。
集电结反偏集电结反偏，有平衡少子的漂移运动形成的反向电流。
CBO基区空穴向发射区的扩散可忽略扩散可忽略。
进入P 区的电进入P子少部分与基区的空穴复合，形成电流IBN数扩散到集电结。
3、三极管的电流分配关系I B定义：发射极直流电流放大倍数βICCEO忽略如输入电压变化，则会导致在流在定义：流放大倍数流放大倍数：的态信号时的(1)三极管放大电路的02.03 三极管的三种组态0203三极管的三种组态后达到集电极的电子电流的比值。
所以三极管的基本特性由基本特性曲线刻画，即各电极电压与电流的关系曲线，是其内部载流子运动的外部表现为什么要研究特性曲线：好的电路1. 输入特性曲线①死区②非线性区③线性区可以用解释即u CE 对i 的影响，可以用三极管的内部反馈作用解释，即：结和发射结的两个性曲线。
（反偏状态，可以将发射区注入基区的绝大多数非平衡少子收集到集电区，且基区复合减少，明显增大，特性曲线将向右稍微移动一些。
输出特性曲线=0V时，因集电极无收集作用，i C=0。
当uCEu稍增大时，发射结虽处于正向电压之下，但集电当稍增大时发射结虽处于正向电压之下但集电增加到使集电结反偏电压较大时如u增加到使集电结反偏电压较大时，如CEu CE ≥1V≥0.7Vu07BE运动到集电结的电子基本上都可以被集电再增区收集，此后uCE电流没有明加，电流也没有明显的增加，特性曲线进轴基本平行的入与uCE区域(这与输入特性曲增大而右移的共发射极接法输出特性曲线线随uCE饱和区的下方此时发射结反偏集电结反偏的下方。
电工颜色意义1 依导线颜色标志电路时1．1 黑色：装置和设备的内部布线。
1．2 棕色：直流电路的正极。
1．3红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
1．4黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
1．5绿色：三相电路的B相。
1．6蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
1．7 淡蓝色：三相电路的零线或中性线；直流电路的接地中线。
1．8 白色：双向可控硅管的主电极；无指定用色的半导体电路。
1．9 黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。
1．10 红、黑色并行：用双芯导线或双根绞线连接的交流电路。
2 依电路选择导线颜色时2．1 交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；安全用的接地线：黄和绿双色。
2．2 用双芯导线或双根绞线连接的交流电路：红黑色并行。
2．3直流电路的正极：棕色；负极：蓝色；接地中线：淡蓝色。
2．4 半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
2．5整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
2．6 具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
对于某种产品（如船舶电器）的母线，如国际上已有指定的国际标准，且与第2.1和2.3条的规定有差异时,亦允许按该国际标准所规定的色标进行标色。
常用二三极管品牌在电子元器件中，二三极管是一种常见且重要的器件，广泛应用于各种电子设备中。
在市场上有许多知名的二三极管品牌，本文将介绍一些常用的二三极管品牌。
一、品牌介绍1.1 三极管品牌1.1.1 三极管是一种常见的半导体器件，用于放大电流和控制电流的流动。
常用的三极管品牌有STMicroelectronics、ON Semiconductor、NXP等。
1.1.2 STMicroelectronics是一家总部位于瑞士的半导体公司，其产品质量稳定，性能优良，广泛应用于各种电子设备中。
1.1.3 ON Semiconductor是一家总部位于美国的半导体公司，其产品具有良好的稳定性和可靠性，被广泛应用于汽车电子、工业控制等领域。
二、产品特点2.1 高性能2.1.1 二三极管品牌通常具有高性能，能够在各种环境条件下稳定工作。
2.1.2 高性能的二三极管品牌具有较低的漏电流和较高的工作频率，能够满足不同应用的需求。
2.1.3 高性能的二三极管品牌还具有较高的耐压能力和较低的功耗，能够提高电子设备的性能和效率。
三、应用领域3.1 通信设备3.1.1 二三极管品牌广泛应用于通信设备中，如手机、路由器、基站等。
3.1.2 通信设备对二三极管的性能要求较高，需要具有较高的工作频率和稳定性。
3.1.3 二三极管品牌在通信设备中发挥着重要的作用，保障设备的正常运行和通信质量。
四、市场前景4.1 增长势头4.1.1 随着电子设备市场的不断扩大，二三极管品牌的需求也在不断增加。
4.1.2 二三极管品牌在各个领域都有广泛的应用，市场前景较为乐观。
4.1.3 随着技术的不断进步，二三极管品牌的性能和品质也在不断提升，将更好地满足市场需求。
五、发展趋势5.1 小型化5.1.1 随着电子设备的小型化趋势，二三极管品牌也在不断追求小型化和高集成度。
5.1.2 小型化的二三极管品牌能够更好地适应电子设备的设计要求，提高设备的性能和可靠性。
常用二三极管品牌标题：常用二三极管品牌引言概述：二三极管作为电子元件中常用的一种，广泛应用于各种电路中。
在市场上，有许多知名的二三极管品牌，每一个品牌都有其独特的特点和优势。
本文将介绍一些常用的二三极管品牌，匡助读者更好地了解和选择合适的产品。
一、TI（德州仪器）1.1 TI是一家全球知名的半导体公司，拥有丰富的产品线和技术实力。
1.2 TI的二三极管产品具有高性能、低功耗、稳定性强等优点。
1.3 TI的二三极管广泛应用于通信、汽车电子、工业控制等领域。
二、ON Semiconductor（安森美半导体）2.1 ON Semiconductor是一家专业的半导体创造商，产品质量有保障。
2.2 ON Semiconductor的二三极管产品种类丰富，能够满足不同需求。
2.3 ON Semiconductor的二三极管具有低漏电流、高频特性好等优点。
三、STMicroelectronics（意法半导体）3.1 STMicroelectronics是欧洲率先的半导体公司，技术实力雄厚。
3.2 STMicroelectronics的二三极管产品具有高可靠性、长寿命等特点。
3.3 STMicroelectronics的二三极管广泛应用于消费电子、医疗设备等领域。
四、Fairchild Semiconductor（飞兆半导体）4.1 Fairchild Semiconductor是一家历史悠久的半导体公司，产品质量有保证。
4.2 Fairchild Semiconductor的二三极管产品具有低功耗、高性能等优点。
4.3 Fairchild Semiconductor的二三极管适合于电源管理、汽车电子等领域。
五、NXP Semiconductors（恩智浦半导体）5.1 NXP Semiconductors是一家全球率先的半导体公司，产品技术率先。
5.2 NXP Semiconductors的二三极管产品具有高集成度、低功耗等优点。

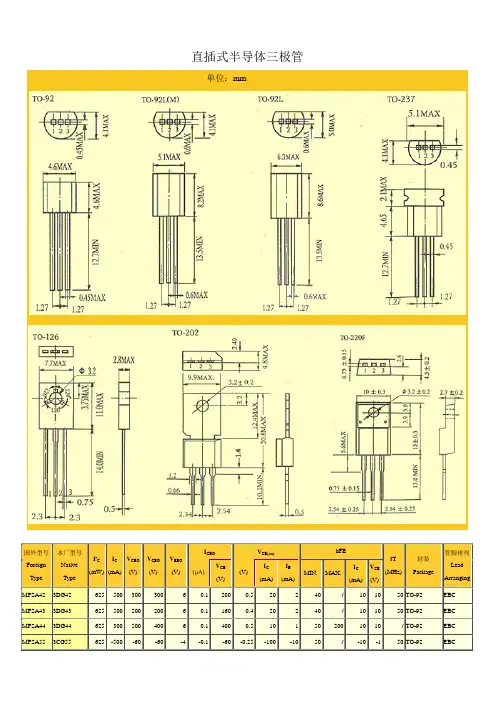

半导体三极管的参数【最新版】目录一、半导体三极管的基本结构和种类二、半导体三极管的主要极限参数三、半导体三极管的电性能参数及其意义四、半导体三极管的应用和型号正文一、半导体三极管的基本结构和种类半导体三极管，顾名思义，具有三个电极，分别是发射极（用字母 e 表示）、基极（用字母 b 表示）和集电极（用字母 c 表示）。
它由两个 pn 结构组成，共用的一个电极成为三极管的基极。
根据不同的组合方式，半导体三极管可以分为两种类型：npn 型和 pnp 型。
二、半导体三极管的主要极限参数半导体三极管的主要极限参数包括以下几个：1.集电极最大允许电流 icm：这是半导体三极管允许通过的最大电流。
当集电极电流增大到一定程度时，值会明显下降，这时三极管虽不至于烧坏，但已不宜使用。
因此，规定值下降到额定值的 2/3 时所对应的集电极电流为集电极最大电流 icm。
2.集电极最大允许耗散功率 pcm：集电极耗散功率实际上是集电极电流 ic 和集电极电压 uce 的乘积。
当集电极电流和电压超过一定值时，三极管会过热，导致性能下降甚至损坏。
因此，存在一个最大允许耗散功率 pcm。
三、半导体三极管的电性能参数及其意义半导体三极管的电性能参数包括以下几个：1.VCEO--集电极 - 发射结饱和电压：这是集电极和发射极之间的电压达到一定值时，三极管不再导通的电压。
2.ICBO--集电结反向饱和电流：这是在集电极和发射极之间施加反向电压时，三极管所能承受的最大电流。
四、半导体三极管的应用和型号半导体三极管广泛应用于电流放大、开关和调制等电路中。
根据不同的应用场景，三极管有很多型号，如 2SC33740（或 2SC3374B）、ons、fairchild、philips 等。
教案（三）

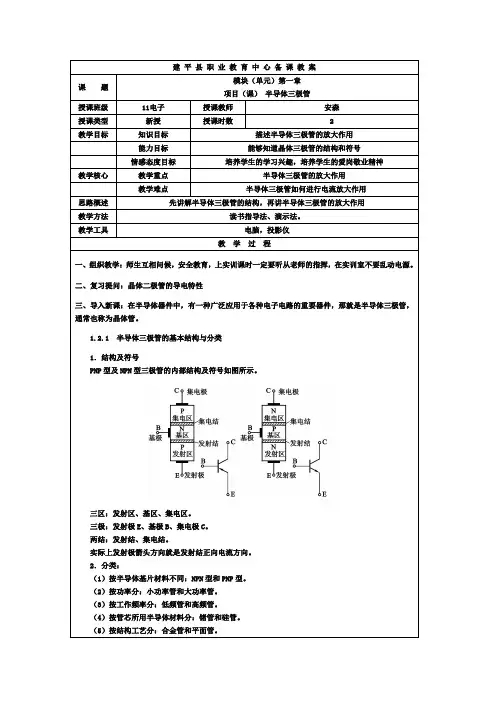

三区：发射区、基区、集电区。
