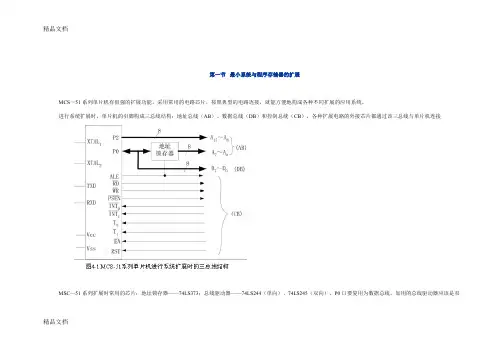

第一节最小系统与程序存储器的扩展MCS－51系列单片机有很强的扩展功能，采用常用的电路芯片，按照典型的电路连接，就能方便地构成各种不同扩展的应用系统。
进行系统扩展时，单片机的引脚构成三总线结构：地址总线（AB）、数据总线（DB）和控制总统（CB），各种扩展电路的外接芯片都通过该三总线与单片机连接MSC—51系列扩展时常用的芯片：地址锁存器——74LS373；总线驱动器——74LS244（单向）、74LS245（双向）。
P0口要复用为数据总线，加用的总线驱动器应该是双精品文档向的，可用74LS245。
P2口如加用总线驱动器，可用单项的74LS244。
一、最小系统对于国内使用较多的8031机型来说，片内不含程序存储器，必须添用片外程序存储器，再用到地址锁存器，才能构成一台完整的计算机。
因此严格说，它称不上是“单片”机。
8031本身、片外程序存储器与地址锁存器组成了一个真正可用的、未曾扩展的最小系统。
1、工作时序51系列单片机在设计时为最小系统规定了工作时序：P2口送出PC H信息；P0口送出PC L信息和输入指令；在每个机器周期中，ALE脉冲两次有效，它的频率是2HMz；精品文档/PSEN脉冲也是两次有效。
ALE第一次有效发生在S1P2和D2P1期间，而当S2状态周期、它处于下降沿时P0口上低8位地址信心PCL被锁存到地址锁存器；然后在S4状态周期、/PSEN处上升沿时将指令读入单片机。
ALE第二次有效发生在S4P2和S5P1期间，在S5状态周期、ALE处下降沿时P0口上新的PCL值又被锁存到地址所存器，以待下一机器周期的S1状态、/PSEN处上升沿时读入新的PC值所指地址中的指令。
这样，在每个机器周期的S1状态周期已取有该机器周期要执行的指令信息，而在S1P2期间将开始执行。
2、EPROM芯片图4-6所示是常用的EPROM芯片的引脚图。
24个引脚的EPROM芯片有：2716（2K*8）、2732（4K*8），28个引脚的芯片有：2764（8K*8）、27128（16K*8）、27256（32K*8）、27512（64K*8）。
