如何将新的 PROFIBUS 或 PROFINET GSD 文件集成到 STEP 7 硬件配置中

  • 格式：doc
  • 大小：122.00 KB
  • 文档页数：4

如何将新的PROFIBUS 或PROFINET GSD 文件集成到STEP 7 硬件配置中？
推荐文档: 西门子工程师推荐本文档！
•文献
•涉及产品
说明：在STEP7 模块目录中，STEP7 的新版本提供了新模块。

新的设备可以通过 GSD 文件加到硬件目录中。

从 STEP7 V5.2 起，模块目录也可以用硬件支持包来更新(HSP)。

从 STEP7 V5.3 SP1 起，可以在硬件配置中安装 PROFINET 的 GSD 文件。

......
说明：
在STEP7 模块目录中，STEP7 的新版本提供了新模块。

新的设备可以通过 GSD 文件加到硬件目录中。

•从 STEP7 V5.2 起，模块目录也可以用硬件支持包来更新(HSP)。

•从 STEP7 V5.3 SP1 起，可以在硬件配置中安装 PROFINET 的 GSD 文件。

根据下表安装 GSD 文件。

No.步骤：
1确保可以通过 PG/PC 中的目录访问到要集成的 GSD 文件。

文件位于硬盘，软盘，CD，或一个 STEP7 项目中。

2打开硬件配置，关闭其中打开的项目。

3选择菜单命令“Options > Install GSD file...”。

图01
4在下一对话框浏览到文件目录，然后点击“Install”。

可以选择是否在目录或 STEP7 项目中搜索 GSD 文件。

在安装过程中，可能会出现错误{error)消息帮助(例如，显示某个 GSD 文件已经安装)。

一旦安装完成，可以调用安装记录。

必要时，使用在线帮助(“Help”按钮)。

图02
5现在使用菜单命令“Options > Update catalog”更新硬件目录。

STEP7 启动后，已安装 GSD 文件的从站被读入模块的目录中。

现在可以在 STEP7 项目中配置从站。

新安装的设备在以下硬件目录中
•PROFIBUS DP 设备位于目录“PROFIBUS DP > Other Field Devices > I/O ...”下。

•PROFINET 设备位于目录“PROFINET IO > I/O ...”下。

在硬盘上保存 GSD 文件：
GSD 文件保存在硬盘目录“<Drive:>\ Program Files\Siemens\Step7\S7DATA\GSD”下。

图03
已组态从站的 GSD 文件名：
在硬件配置中双击已组态的从站。

GSD 文件的名字位于“Properties - DP slave”对话框中订货号的右侧。

图04
关于GSD 文件的安装要求和过程，重写和恢复重写的更多信息可以在下面的文档中得到：
•“SIMATIC 使用 STEP7 V5.5配置硬件和通讯连接”( ID:45531110) 3.11章使用 GSD 文件。

关键字：
设备主站文件，硬件配置，导入。

合集下载

如何将S7-1500作为DP从站连接到第三方DP主站系统？

如何将S7-1500作为DP从站连接到第三方DP主站系统？

如何将S7-1500作为DP从站连接到第三方DP主站系统？要将S7-1500自动化系统作为PROFIBUS DP从站接入到第三方自动化系统的DP主站系统中，必须使用CM 1542-5或CP 1542-5并设置PROFIBUS 相关参数，才能实现S7-1500与第三方自动化系统的数据交换。

本文通过一个示例，说明如何在STEP 7 V13 SP1（TIA Portal ）中组态CP 1542-5为DP从站，并在STEP 7 V5.5 SP4中由S7-300 CPU（作为DP主站，模拟第三方自动化系统）访问该DP从站的情况。

如何将S7-1500作为DP从站连接到第三方DP主站系统？S7-1500的PROFIBUS DP通信可通过集成DP接口的CPU、PROFIBUS通信模块CM 1542-5或通信处理器CP 1542-5实现。

CPU 1516/CPU 1517/CPU1518集成的PROFIBUS DP接口只能被组态为DP主站，不能被组态为DP从站。

CM 1542-5/CP 1542-5既可被组态为DP主站，也可被组态为DP从站，但是不能同时作为DP主站和DP从站使用。

1 组态S7-1500 PROFIBUS DP从站在STEP 7 V13 SP1（TIA Portal）中按照实际配置插入S7-1500 CPU及CP 1542-5。

在CP 1542-5的属性标签页下选择“常规”-“PROFIBUS接口”-“操作模式”，选择“DP从站”操作模式，“分配的DP主站”为“未分配”。

如图1-1所示。

图1-1 设置CP1542-5的“DP从站”操作模式在“常规”-“PROFIBUS接口”-“操作模式”-“智能从站通信”的“传输区域”中，设置PROFIBUSDP主从通信的传输区，示例中设置了两个传输区，分别对应从站的接收地址区（I区）和发送地址区（Q区）。

设置每个传输区的长度为64字节（最大），“一致性”选择“按长度单位”，如图1-2所示。

PROFINET设备的GSD文件及其描述语言GSDML_刘丹

PROFINET设备的GSD文件及其描述语言GSDML_刘丹

PROFINET设备的GSD文件及其描述语言GSDMLGSD Files for PROFINET Devicesand Its Description Language刘 丹（机械工业仪器仪表综合技术经济研究所，北京 100055）摘 要：PROFINET设备集成到工业控制系统中，需提供描述设备模型特性的GSD文件以使工程工具对其进行组态。

PROFINET设备的GSD文件用GSDML语言描述。

GSDML采用分层的结构化方法，描述PROFINET设备的标识、设备访问点、模块、子模块以及诊断信息。

GSD文件检查是PROFINET项目设计和互操作测试的前提条件。

关键词：PROFINET GSD GSDMLXML SchemaAbstract：Manufacture should provide GSD files for integrating their PROFINET devices into industrial control system. GSDML is a kind of description language to describe the model features for PROFINET devices. GSDML implements a hierarchical structured approach to provide information of device identity, device access points, modules, submodules and diagnosis. GSD check is precondition for doing the PROFINET projecting and thus the interoperability testing.1 概述PROFINET IO是由PI国际组织（PROFIBUS & PROFINET International）提供的实时以太网技术。

ModbusTCP转Profinet网关连接脉冲电源通讯配置案例

ModbusTCP转Profinet网关连接脉冲电源通讯配置案例

ModbusTCP转Profinet网关连接脉冲电源通讯配置案例本案例是Modbus TCP转Profinet网关连接脉冲电源的配置案例。

用到的设备为西门子1500PLC一台、Modbus TCP转Profinet 网关一个、脉冲电源一台。

1、首先打开博图软件，创建新项目文件；2、导入GSD文件。

将稳联技术Modbus TCP转Profinet网关WL-ABC3010的GSD文件拷贝放到任意位置。

打开博图建立新项目。

进入设备和网络在选项中选择管理通用站描述文件，安装 GSD 文件。

3、搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功；4、选择在西门子博图里面或者STEP7中组态对型设备；5、点击未连接，连接IO控制器PLC_1 PROFINET端口_1；6、PLC与Modbus TCP转Profinet网关连接后，需要修改Modbus TCP转Profinet网关的IP地址和PROFINET名称，注意：PROFINET设备名称项不要勾选成自动生成，一定要重新自定义一个名称输入；7、双击Modbus TCP转Profinet网关模块，通过右侧模块添加Input(输入),Output(输出)，最后将配置下载到PLC中；8、GATEWAY CONFIGURATION STUDIO配置软件操作，打开GATEWAY CONFIGURATION STUDIO：9、打开Modbus TCP转Profinet网关配置软件进行Modbus 参数配置，点击红圈中的新建，选择PN2MTC（MODBUS TCP主站）；10、设置Modbus TCP转Profinet网关的PROFINET端IP地址和设备名称，要和PLC组态保持一致；11、继续右键点击插入，插入Node；12、修改MODBUS TCP端（Modbus TCP转Profinet网关LAN口IP地址），IP地址要同网段任意地址。

Modbus TCP转Profinet网关地址设置同网段任意地址并与其他地址不冲突。

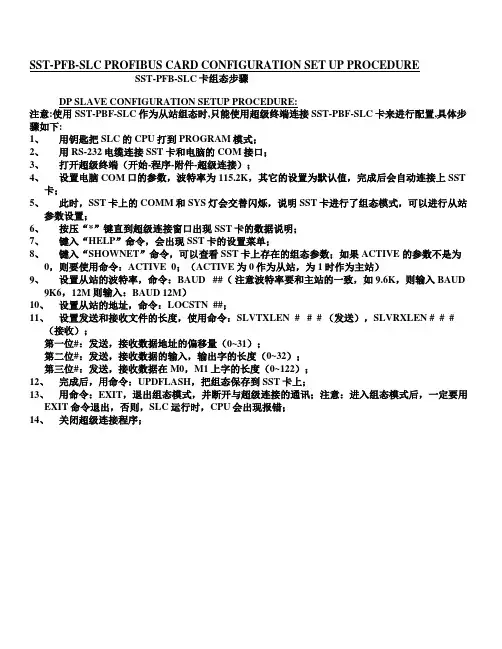

SST_PROFIBUS组态步骤(胡)
