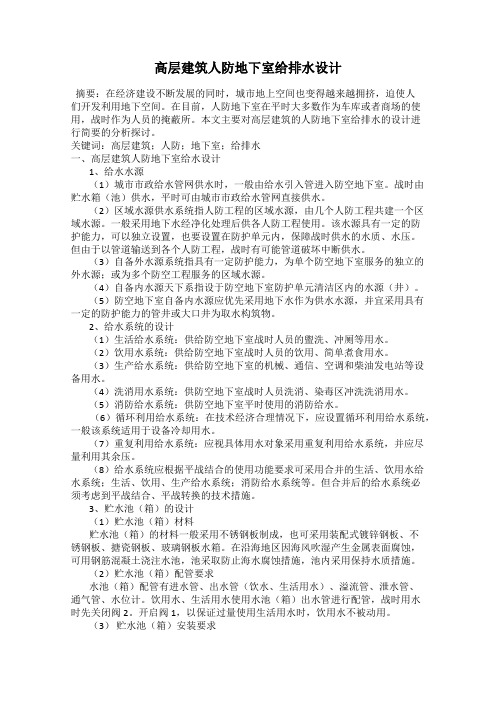

浅谈高层建筑人防地下室给排水设计.doc

高层建筑人防地下室给排水设计摘要：在经济建设不断发展的同时，城市地上空间也变得越来越拥挤，迫使人们开发利用地下空间。

在目前，人防地下室在平时大多数作为车库或者商场的使用，战时作为人员的掩蔽所。

本文主要对高层建筑的人防地下室给排水的设计进行简要的分析探讨。

关键词：高层建筑；人防；地下室；给排水一、高层建筑人防地下室给水设计1、给水水源（1）城市市政给水管网供水时，一般由给水引入管进入防空地下室。

战时由贮水箱（池）供水，平时可由城市市政给水管网直接供水。

（2）区域水源供水系统指人防工程的区域水源，由几个人防工程共建一个区域水源。

一般采用地下水经净化处理后供各人防工程使用。

该水源具有一定的防护能力，可以独立设置，也要设置在防护单元内，保障战时供水的水质、水压。

但由于以管道输送到各个人防工程，战时有可能管道破坏中断供水。

（3）自备外水源系统指具有一定防护能力，为单个防空地下室服务的独立的外水源；或为多个防空工程服务的区域水源。

（4）自备内水源天下系指设于防空地下室防护单元清洁区内的水源（井）。

（5）防空地下室自备内水源应优先采用地下水作为供水水源，并宜采用具有一定的防护能力的管井或大口井为取水构筑物。

2、给水系统的设计（1）生活给水系统：供给防空地下室战时人员的盥洗、冲厕等用水。

（2）饮用水系统：供给防空地下室战时人员的饮用、简单煮食用水。

（3）生产给水系统：供给防空地下室的机械、通信、空调和柴油发电站等设备用水。

（4）洗消用水系统：供防空地下室战时人员洗消、染毒区冲洗洗消用水。

（5）消防给水系统：供防空地下室平时使用的消防给水。

（6）循环利用给水系统：在技术经济合理情况下，应设置循环利用给水系统，一般该系统适用于设备冷却用水。

（7）重复利用给水系统：应视具体用水对象采用重复利用给水系统，并应尽量利用其余压。

（8）给水系统应根据平战结合的使用功能要求可采用合并的生活、饮用水给水系统；生活、饮用、生产给水系统；消防给水系统等。

人民防空地下室给排水设计探讨摘要：近年来，我国的城市化进程有了很大进展，人民防空地下室是城市的重要建设部分。

人民防空工程是中国国防的重要组成部分之一，也是我国人民生命和财产的重要安全保证。

人民防空地下室工程的设计工作具有很强的技术性、综合性及协调性。

对于这种工程，其给排水设计必须与战时给排水及防护功能要求完全相符，同时也必须与人民防空工程的一般功能要求符合。

基于此，本文探讨了人民防空地下室的给排水设计及其注意事项，仅供参考。

关键词：人民防空地下室；给排水；设计引言人防工程是在战争和重大自然灾害中保护人身安全的，在人防设计中给水排水设计的重要性不容忽视。

水是万物的起源，没有水，人类很难生存。

因此，我们必须更加注意它。

我们在资源短缺的条件下，独立的人民防空设施建设是一个非常浪费的事情，所以大多数人民防空设施与平时使用相结合，其配套设施也是如此，给排水设计中做到平战结合，战时快速转换，力求计划思考的合理化进行整体设计。

1人防工程给排水问题给水管道的安装问题，对防污的问题要有一个足够的重视，在外部水源和内部水源进行连接的地方，需要采取一定的隔断措施，同时在很多施工设计中都会加入防止倒流的装置发挥出作用。

针对整个系统的水压试验应该按照严格的要求进行，同时要满足要求达到合格的标准，针对生活用水所流经的管道，一定要进行严格的检查工作，当卫生部门在检查之后确定符合饮用标准之后才能够放心让人们使用。

在消防管道方面所设置的标准应该距离门框40mm以上，不应该穿过人防封堵门洞。

在对防护单元进行给水管道的设施建设时，应该进行独立的设计，在市政给水管道向人防供水时应该采用专项的水表，普通的水表很难起到作用，为了方便直接的取用自来水，应该将给水管道同生活水箱有效地进行连接。

在排水管道的安装过程中，地下室中存在着一定的污水，将会起着一定的负面作用，重力排水和机械排水是经常要使用的排水方式，所以在选择排水方式时，重力式是应该优先被考虑的，但是在实际的排水过程中，为了防止冲击波的产生设置了阀门和止回阀，所以重力式没有得到很好的推广和使用。

关于人防地下室给排水设计的几点探讨相信很多人对于”深挖洞、广积粮、不称霸”这一口号都不陌生，这是上世纪60年代中期毛泽东主席就当时国际形势的分析而提出的关于战备问题的重要指示，深挖洞就是指挖防空洞。

也是从那时起全国开始高度重视人防工事的建设，发展至今，从住宅小区、商场附近民防工程醒目的标识就可见一斑。

人防工程作为战时保障人民生命安全、国家经济财富的重要场所，必须要设计合理，满足一定的防护要求且有较为完善的配套设施。

本文将针对人防地下室在给排水设计方面进行重点分析及探讨。

标签：人防地下室；给排水设计；平战合用因为当下土地资源紧张，城市地下空间兼顾人防工程时，就必须考虑其平时功能及战时功能。

我在工作中接触最多的即是战时人员掩蔽工程、医疗救护工程和防空专业队工程，工作内容便是以上工程战时给水排水设计，因为兼顾其平时功能（和平年代，其平时功能使用率更高），所以还要考虑人防工程平时使用时的消防设计。

现我就以上所说的三类工程作为平时功能及战时功能使用时的设计要点、设计难点及设计中容易出现的问题做几点分析：一、设计要点1.战时给水设计城市地下空间兼作人防的工程，一般都没有可靠的外部水源，按照规范要求，战时人员用水可由装配式水箱供给，分为饮用水箱和生活水箱，生活水箱主要提供掩蔽时间内人员的洗消供水和遭受生化武器袭击受到污染时人防工程各个出入口的冲洗用水，可采用管道泵增压。

至于水箱大小、贮水多少，可根据不同工程的不同功能按照规范要求相应计算，水箱布置尽量合理。

2.消防设计规范《人民防空工程设计防火规范》GB50098-2009对于上述三类人防工程战时消防不做要求，所以消防设计特指作为平时功能使用时的相关设计。

上面提到的三类人防工程，其平时功能多为汽车停车库、储藏室和自行车库。

人防工程作为以上三种功能使用时，其防火等级、火灾类型以及所要设置的消防设施则需要按照现行的国家标准规范要求进行设计。

人防地下室通常设置有室内消火栓系统、自动喷淋系统和灭火器，室内消火栓系统和自动喷淋系统的设计还要结合非人防区域综合考虑。

人民防空地下室给排水设计要点浅析摘要：近几年来，随着我国经济及社会的发展，人防地下室平时大都数被作为商场或车库使用，只有在发生大型战争时才会作为人员的掩蔽所使用，作为战时人员的掩蔽工程，需结合战争大背景下掩蔽人员的需要，进行合理高效的给排水工程设计。

鉴于给排水工程的重要地位及作用，人防地下室给水、排水、洗消及消防以及消防等的设计就显得尤为重要，对未来的国防安全等有着很重要的现实意义。

关键词：人防工程；地下室；给排水设计1 人防地下室和普通地下室的联系1.1 相同点在新时代，人防地下室和普通地下室有许多相似之处，很难区分它们的性质。

例如，在使用功能方面，两者都有广泛的使用空间，可以用作商业、地下停车场等。

在设施的安装中，需要安装给排水、照明、通风、消防等设施，以保证其正常运行。

1.2 不同点人民防空地下室与普通地下室的主要区别是保护功能，与普通地下室相比，设计、施工和验收工作的人民防空地下室要求更高、质量更高。

此外，人民防空地下室可以有效抵御核、化学和生物武器的攻击，确保人们生活的安全、设施的安全，需要建立消毒房间和其他设施，避免有毒物质。

因此，人防地下室和地下室有本质区别。

一、给水方面临战砌筑的水箱一般采用不锈钢水箱，必须设在清洁区，以防止水质被空气中的核生化战剂污染。

供水方式一般分为加压用水和自流供水。

当人防工程设有自备电站或由人防区域电站供电时，战时给水泵的供电是有保障的。

若平时工程内设有的供平时用变频给水设备，战时可利用该设备作为战时的生活、饮用水管道供水。

如无可用的设备，则应该设置给水专用增压水泵，临时增压供水。

对于战时电源没有保障的防空地下室，应配备手摇泵保障供水。

如果有一定的条件，可采用高位水箱，自流供水。

在饮用水和生活用水功用一个贮水池（箱）时，由于饮用水比生活用水的贮存时间长，应该设有饮用水不被其他用水挪用的措施。

即当生活用水停止供应时，要能继续保证饮用水的供应。

如为加压供水时候，可将饮用水和生活用水的取水口设在不同的高度上，生活用水的取水口在上。

人防地下室给排水设计人防地下室给排水设计1. 引言本文档旨在提供一个详细的人防地下室给排水设计，以确保地下室在遇到降雨、洪水等情况时能够有效地排水，维持人防地下室的安全和舒适。

2. 地下室结构分析首先，对人防地下室的结构进行分析和评估。

包括地下室的地面情况、墙体结构、屋顶状况等，并考虑到地下室所在区域的气候和降雨情况。

3. 雨水收集系统设计根据地下室的大小和结构，设计并安装适当的雨水收集系统。

该系统应包括雨水收集井、雨水收集管道、过滤器和调节池等组成部分，以确保收集到的雨水能够有效地排水和利用。

4. 排水系统设计设计合适的排水系统，确保地下室内部的积水能够及时排除。

排水系统包括排水管道、排水井、泵站等设施，并考虑到地下室所在地的地理条件和地下水位等因素。

5. 排污系统设计地下室的排污系统应能够有效地收集和处理废水，包括洗手间、厨房和洗衣房等区域产生的废水。

设计合适的排污管道和处理设施，确保废水的安全排放和处理。

6. 人防地下室通风系统设计考虑到地下室内的空气质量和通风需求，设计合适的通风系统。

该系统应包括通风管道、风机和排风口等设施，以确保地下室内的空气流通和换气。

7. 安全措施除了正常的给排水系统设计，还需要同时考虑地下室的安全措施。

这包括防水措施、漏水报警系统和安全逃生通道等。

8. 监测和维护为了确保给排水系统的长期有效运行，在设计之后，应设置相应的监测设备，并制定维护计划。

定期检查、维修和清洁系统，以确保其正常运行。

9. 附件本文档所涉及的附件如下：- 人防地下室结构图- 雨水收集系统设计图纸- 排水系统设计图纸- 排污系统设计图纸- 通风系统设计图纸- 安全措施和逃生通道设计图纸10. 法律名词及注释- 防洪法：指规定了防洪设计、建设和管理的相关法律法规。

- 排水法：指规定了排水设计、建设和管理的相关法律法规。

- 土地规划法：指规定了土地利用和规划的相关法律法规。

- 建筑规范：指规定了建筑物设计和施工的相关标准和规范。

人防地下室的给排水设计探究摘要：人防地下室的给排水设计工程必须在能满足日常使用的情况下达到可以决速转换到战时使用的模式，只有给于给排水工程合理理的设计方案以及施工质量我们才能保证人防地下室的正常使用，给我们公民的安全带来保障。

本文论述了人防地下室平、战功能转换时的给排水设计要点，包括平时区域与防护区的统筹规划建议、战时给排水系统设计原则、平、战转换要求等。

以供参考关键词：人防地下室：给排水设计：平战转换1、人防给排水管道设计要求民用建筑设计中接触比较多的人防工程是甲类防空地下室和乙类防空地下室，甲类防空地下室的防护要求，主要有以下三个方面：（1）防核武器，（2）防常规武器，（3）防生化武器；乙类防空地下室则需要满足防常规武器和生化武器的防护要求，不考虑核武器。

甲类防空地下室按抗力级别分为核4级，核4B级，核5级，核6级，核6B级；乙类防空地下室按抗力级别分为常5级，常6级。

数字越低则抗力级别要求越高。

《人防规范》GB 50038-2005对于给排水管道穿人防工积时作了此限制，并对穿越的管道提出了一此处理要求。

2、战时给排水系统每个防护单元作为独立的防护空间，也可被视为独立的防空地下室，因而每个防护单元的防护设施和内部设备均应自成系统，即每个防护单元设置独立的给排水系统。

2.1战时给水战时给水应按防护单元单独计量，每个防护单元的战时给水引入管宜单独设置，以保证一个防护单元遭炸弹命中时，其余防护单元不受影响。

战时在防空地下室的清洁区内，每个防护单元均应分别设置生活水箱、饮用水箱，并在生活水箱中储存口部洗消用水。

贮水池（箱）的有效容积应根据防空地下室战时的掩蔽人员数量、战时用水量标准及贮水时间计算确定水池（箱）宜集中布置在排风口附近。

每个出入口设置皮带水龙头，用于人员洗消或战后口部冲洗，皮带水龙头用水通过生活水箱处设置的清水手摇泵供给。

生活水箱及饮用水箱上安装的水龙头数量可按照200人设置一个水龙头的标准来计算。

浅谈人防地下室给排水设计摘要：文章主要分析了人防地下室给水系统、排水系统及洗消系统的设计要点，同时探讨了平战转换在给排水设计中的注意要点。

关键词：人防地下室给排水设计防护设计平战结合1 给排水系统的防护设计人防地下室给排水系统的防护主要是水源和管道的防护，以及防止核爆炸冲击波、放射性物质、化学毒剂、生物战剂，通过给排水管道进入人防地下室内部破坏内部给排水设备、危害人员健康。

1.1与防空地下室无关管道的处置与防空地下室无关的管道不宜穿过人防围护结构，为此，在设计中应尽量把专供上部建筑平时使用的设备间，设置在防空地下室的防护范围之外。

上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室，这是由于将上部建筑的生活污水管道引入防空地下室，目前还没有可靠的临战封堵转换措施。

为避免建筑上部的排水管道穿过人防地下室顶板，一般考虑适当提高首层层高, 将排水管在首层顶板下集中后设置于管道井，并将其置于防护范围以外的办法来处理。

当不能布置在人防地下室的防护区外时，可采取地下室顶板降板的方式处理。

当上部为功能较简单的办公等建筑，卫生设施相对集中，管道相对较少，可采取地下室局部顶板降板或管沟的方式处理。

当上部为功能较复杂的宾馆、商住楼等建筑，特别是底层为商业网点的住宅楼时，商铺往往要求设卫生间，这种情况下，底层卫生设施比较分散，排水管道相对较多，可采取地下室顶板全部降板的方式处理。

降板的深度一般为450~600mm。

当底层卫生设施排出管放坡仍不够时，可考虑部分卫生间再垫高。

1.2与防空地下室相关的管道的设计穿过人防围护结构的管道，其公称直径不宜大于150mm；穿过人防围护结构的管道，均应采取以下防护密闭措施：（1）设置刚性防水套管：当管径≤DN150mm应设置刚性防水套管；当管径＞DN150mm或管道穿过核4级、核4B级的甲类防空地下室临空墙时应设置外侧加防护挡板的刚性防水套管。

（2）设置防护阀门：防空地下室的给水引入管、排水出户管、污水池透气管、发电机供油管，应在防空地下室的内侧设置防护阀门；穿过防护单元之间的防护密闭隔墙时，应在墙两侧的管道上设置。

浅析人防地下室给排水设计摘要：本文以某市某区某建筑的地下人防给排水工程为例，分析了人防工程中地下室给排水设计的各个要点和注意事项。

关键词：人防地下室；给排水设计；平战结合；消防设计Abstract: Taking the underground water supply and drainage engineering of a building in a city area as an example, this paper analyzes each main points and matters needing attention of the underground water supply and drainage engineering in the civil air defense works.Key words: civil air defense basement; supply and drainage design; peacetime and wartime combining; fire protection design中图分类号：TU7文献标识码：A 文章编号：2095-2104（2012）由于地下室的特殊性，每个防护单元的战时给排水均为独立的系统，不能与建筑上部空间相连。

其给排水工程的好坏直接影响着地下室的使用功能。

本文以某市某区的某建筑地下人防工程为例，从地下室的给排水、消防设计以及工程中的管道材料及其连接问题这几方面进行了论述，目的在于给其他工程提供一个参考。

1．工程概述本文以某市某区的人防地下室的给排水设计为例，本工程为附建式平战结合人防工程，该建筑负一层，平时用来停车和设备储放。

战时为二级人员掩蔽所、五级防空专业队队员掩蔽所及五级人防防空专业队装备掩蔽所。

该地下室防水等级为2，并且主要是地下室结构本身防水，该结构抗渗等级为S8。

人防地下室使用的人防设备要到国家指定的人防设备点进行购置或者订购，并且由定点人员进行安装。

人防地下室给排水设计（一）引言概述：人防地下室给排水设计在建筑设计中占据重要地位。

该设计涉及到了人防地下室的排水系统的规划和设计，旨在保证地下室内的水平面在正常情况下保持良好，避免积液或漏水等问题。

本文将分五个大点来详细阐述人防地下室给排水设计的相关内容。

正文：一、人防地下室给排水设计原则1. 根据地下室的功能和使用需求，确定排水原则。

2. 考虑地下室的地势和周边环境，确定排水方案。

3. 确定地下室的进水和排水设备的位置和布局。

4. 选择适当的排水材料和设备，确保排水系统的可靠性和稳定性。

5. 进行排水系统的水力计算和布置，确保排水效果的合理性。

二、地下室排水系统的组成1. 排水管网：包括进水管道、污水管道和雨水管道等。

2. 排水设备：包括地漏、涵洞、排泄设备等。

3. 排水附件：包括排水阀门、排气装置等。

4. 排水污染防治设施：包括沉砂池、油水分离器等。

5. 排水泵站：用于提升地下室内的污水或雨水至合适的排放位置。

三、进水管道设计要点1. 确定进水管道的径流量和压力要求。

2. 确定进水管道的规格和材质。

3. 确定进水管道的布置和连接方式。

4. 确定进水管道的保温措施。

5. 考虑进水管道的防护措施和排水设备的设置。

四、污水管道设计要点1. 确定污水的类型和流量。

2. 确定污水管道的规格和材质。

3. 确定污水管道的布置和连接方式。

4. 考虑污水管道的通风和排气措施。

5. 考虑污水管道的防腐保温和防冻措施。

五、雨水排水系统设计要点1. 确定雨水的径流量和水负荷。

2. 确定雨水管道的规格和材质。

3. 确定雨水管道的布置和连接方式。

4. 考虑雨水管道的冲洗和排气措施。

5. 考虑雨水排水系统的节流和蓄积措施。

总结：人防地下室给排水设计是建筑设计中不可忽视的重要环节。

设计原则、排水系统的组成以及进水管道、污水管道和雨水排水系统的设计要点都是确保地下室排水系统顺利运行的关键。

通过科学合理地进行设计，可以提高地下室排水系统的可靠性和稳定性，确保地下室内的水平面保持良好。

人防地下室给排水设计（二）引言概述：本文是关于人防地下室给排水设计的续篇，旨在深入探讨人防地下室给排水系统的设计原则和注意事项。

在建造人防地下室时，给排水设计至关重要，它直接关系到人防地下室的舒适性和安全性。

因此，本文将从五个大点出发，详细介绍人防地下室给排水设计的相关内容。

正文：大点一：污水排放系统1. 确定污水排放的合理布局，避免死角和积水现象。

2. 选择合适的排水管材和规格，保证其耐腐蚀性和承受力。

3. 考虑污水的流量和压力，确定合适的污水泵的配置和安装位置。

4. 采取适当的排气和排泄措施，避免污水管道内的空气堵塞和疏忽。

大点二：雨水排放系统1. 根据人防地下室的面积和周围环境确定雨水的排放量。

2. 设计合理的雨水收集和排放系统，确保雨水能够及时有效地排出。

3. 选择合适的排水口和排水管材，确保其耐久性和排水能力。

4. 考虑雨水污染物的处理，采取相应的净化措施，保护环境。

大点三：防水系统设计1. 在人防地下室的建造过程中，采取有效的防水措施，确保地下室的干燥和防潮性能。

2. 设计合理的地下室排水系统，及时排除地下水和雨水，防止水渗透和积聚。

3. 使用高质量的防水材料，如防水涂料和防水胶带，保护地下室墙壁和地板的完整性。

大点四：安全排水系统设计1. 根据人防地下室的功能和使用需求，确定安全排水系统的配置和容量。

2. 确保人防地下室内的所有设备和管道都符合安全标准和规范。

3. 安装适当的安全设备，如水位监测器和泄压阀，保证系统的安全运行。

4. 定期检查和维护排水系统，及时发现和修复潜在的故障，确保系统的可靠性。

大点五：环境保护措施1. 在人防地下室给排水设计过程中，考虑环境保护的重要性，减少对周围环境的不良影响。

2. 选择环保型的排水设备和材料，降低对水资源的消耗和水污染的风险。

3. 根据地方政府的相关政策和法规，合理利用和处理排放的污水和雨水。

总结：人防地下室给排水设计是确保人防地下室舒适和安全的重要环节。
