CT-MF20型光纤激光打标机操作规程

激光打标机操作规程一、开机打标程序：1 接通外供电源。

2 启动主电源。

3 将系统钥匙插入主控箱的钥匙插孔，顺时针旋动钥匙开关打开电源，按下启动开关，听到机器内部有电磁继电器触点吸合的声音及冷水机水泵旋转的声音，并看到冷水机显示；屏显示当前温度。

此时，主控柜上的报警灯和指示灯均已点亮。

4 启动激光电源：5 先打开激光电源前面板上的空气开关，调整电流调节旋钮，使数显表显示的电流为最小设定值。

按一下启动按钮，工作指示灯亮，呆过数秒钟后，氪灯即被触发引燃，数显表显示当前实际电流大小。

6 打开Q驱动器箱上的电源开关，使声光Q进入工作状态，此时Q驱动器箱电源指示灯亮、数显表显示为当前所调制频率大小。

7 打开计算机电源，进入打标软件。

8 将主控箱上的振镜驱动器电源开关拨到ON位置，使振镜进入工作状态。

9 从打标软件中倒入所需打标的文件，调节氪灯电流的需要数值；根据所需调制的频率大小进行调节旋钮及切换档位。

则可进行打标。

二、关机程序：1 调节激光电源调节旋钮，将电流调到最小值。

2 按一下激光电源箱上的停止按钮，关闭激光电源。

3 将计算机返回到初始操作系统，关闭Windows XP操作系统，关闭计算机电源。

4 关闭振镜驱动电源5 关闭Q驱动器电源开关。

6 等待超过30秒钟，关闭冷水机电源。

7 关闭主电源。

将钥匙开关逆时针转动，电源指示灯熄灭。

切断外供电源8 遇特殊情况紧急停止程序：当激光打标机系统在工作状态时出现不正常的现象时，需要紧急关断激光打标机系统的电源，操作者应及时按下急停开关“E-STOP开关”，整个激光打标机系统即断电停止工作。

故障排除后，再次打开机关打标机时，需先将急停开关复位。

5每次工作完毕之后应做好详细记录，包括工作时间，氪灯电流，软件里所用的打标参数等。

三、防止激光辐射的泄露“CKY LASER MYDP”系列打标机采用封闭的激光光路设计，可以有效地防止激光辐射的泄漏。

激光器正常工作期间，打标机内部不得增设任何零件及物品。

激光打标机操作规程一、引言激光打标机是一种常用于工业生产中的高精度、高效率的打标设备。

为了确保操作人员安全，保证设备正常运行，提高生产效率，制定本操作规程。

二、设备概述激光打标机是一种利用激光束对物体表面进行刻印、打标的设备。

其主要组成部分包括激光发生器、控制系统、光路系统、工作台等。

三、设备安全1. 操作人员必须接受相关培训，了解激光打标机的基本原理、操作流程以及安全注意事项。

2. 操作人员应穿戴个人防护装备，包括防护眼镜、防护手套等。

3. 禁止未经授权人员操作设备，确保设备在专业人员的指导下使用。

4. 在操作过程中，严禁将手指、手部或其他物体靠近激光束，以免造成伤害。

四、设备操作1. 打开电源开关，确保设备供电正常。

2. 启动控制系统，进行设备初始化。

3. 将待打标物体放置在工作台上，并调整焦距，确保激光束聚焦在物体表面。

4. 在控制系统中设置打标内容、字体、大小等参数。

5. 点击“开始打标”按钮，设备开始进行打标操作。

6. 在打标过程中，操作人员应密切观察设备运行情况，确保打标质量。

7. 打标完成后，关闭设备电源开关，进行设备的清洁和维护。

五、设备维护1. 定期检查设备的电源线、光路系统等部件，确保其正常工作。

2. 定期清洁设备的镜片、透镜等光学元件，以保证激光束的质量。

3. 定期清理设备的工作台，以防止杂质对打标质量的影响。

4. 如发现设备故障或异常情况，应及时联系维修人员进行检修。

六、操作注意事项1. 在操作过程中，严禁将激光束直接照射到人眼或其他易燃物体上。

2. 激光打标机应放置在通风良好的环境中，避免过热。

3. 在设备运行过程中，如发现异常声音、异味或其他异常情况，应立即停止操作并联系维修人员。

4. 长时间不使用激光打标机时，应切断电源，以免造成不必要的安全风险。

七、紧急情况处理1. 如发生设备故障、火灾等紧急情况，应立即切断电源，并按照应急预案进行处理。

2. 在紧急情况下，应迅速撤离现场，并及时报警求助。

激光打标机操作规程
一、开机程序：
1、打开电源（钥匙开关右旋，按一下红色按钮）。

2、点激光（合上激光电源的空气开关，等3—5秒，按一下绿色启
动按钮）。

3、打开电脑→进入打标界面→打标一次。

4、打开Q区电源→打开振镜电源（拨动开关打到ON状态）。

5、调节电流大小→打标。

二、关机程序：
1、电流调到最小（左旋电流旋钮到不动为止）。

2、关闭振镜电源（拨动开关打到OFF状态）关闭Q驱电源。

3、熄灭激光（按一下STOP红色按钮，拉下空气开关）。

4、关闭电源（钥匙开关左旋）。

5、退出打标，退出电脑，关闭主机。

三、注意事项：
1、打开激光器电源，必须先打开电脑，进入打标程序后进行。

2、关机时必须先将电流调至最低再关闭激光电源。

3、为防止设备器件损坏，机器上电后不能接取任何信号线。

4、水箱内水位不得低于水箱高度的3/4。

5、机器运行中，禁止拆卸打标机与冷水机之间连接的循环水管和
航空插头。

6、机器运行中若发现接水管有漏水现象，应立即关闭打标机及冷
水机电源，再紧固漏水部位，直至漏水现象消失。

7、在激光器电源关闭前，禁止关闭冷水机电源；关闭激光器后3
分钟再关闭冷水机电源。

8、若发生漏电触电事故，应立即按下打标机操作面板上的急停开
关，切断冷水机电源的打标机总电源，检修后方可使用。

9、若激光器停止时间在60分钟以上，建议关闭冷水机。

10、注意日常维护，保持外表无杂物灰尘，不随意挪动设备，不随
意更换电脑硬件的设置信息，保持聚焦镜头、镜片干净透明无油污。

激光打标机操作流程一、开机程序1.接通外供电源。

2.打开电脑，并进入打标软件，在打标范围内线任意画一个图形或输入一点文字，点击“通用打标”按钮，（即红色的小太阳），在“通用打标”对话框中再点击“打标”按钮，让上面的打标次数至少显示为1。

3.启动主电源，将系统钥匙插入主控箱右上角处钥匙插孔，顺时针转动钥匙开关，（即顺时针转动90°）打开电源，按下启动开关，可听到机械内部有电磁继电器触点吸合的声音及冷水机组泵旋转的声音，并看到冷水机显示器显示当前温度。

此时主控柜上的各种报警灯和指示灯只有Scan Driver Alarm灯亮。

4.启动激光电源：先打开激光电源前面板上的空气开关，调整电流调节旋钮，数显表显示的电流为最小。

按一下启动按钮，工作指示灯亮，待过数秒后氪灯即被触发引燃，数显表显示当前实际电流大小。

5.打开Q驱动器箱上的电源开关，使声光Q进入工作状态，此时Q驱动器箱电源开始指示灯亮。

6.将主控箱上的振镜驱动器电源开关拨到ON位置，使振镜进入工作状态，此时主控箱上的ScanDriver Alarm灯灭。

7.从HAN’S LASER打标软件中导入所需打标的图形，调节氪灯电流到需要的数值，并把焦距和打标参数调好，则可进行打标生产。

【注意】为了保护激光器，需等冷水机工作3分钟后在启动激光电源。

二、关机程序1.把电流值逆时针调到最小（一般为6.3A左右）。

2.将主控箱面板上的振镜驱动器电源开关拨到OFF位置。

3.关闭Q驱动器电源开关。

4.按一下激光电源箱上的停止按钮，关闭激光电源。

5.将计算机返回到初始操作系统（即关闭所有打开的程序，以防以后打开程序软件使不能正常运行；应该保存的文件及时保存），关闭电脑，关闭计算机电源。

6.等待3分钟后关闭钥匙开关，空气开关。

7.切断外供电源。

【注意】1.为了保护激光器，需等待3分钟后方可关闭钥匙开关，关掉冷水机和空气开关。

2.在加工工程中，当遇到紧急情况需快速切断全机供电时，可按主控箱左侧EMERGENCY 按钮。

激光打标机操作规程一、引言激光打标机是一种高精度、高效率的打标设备，广泛应用于各个行业。

为了保证激光打标机的安全运行和操作的准确性，制定本操作规程。

二、适合范围本操作规程适合于所有使用激光打标机的操作人员。

三、安全注意事项1. 操作人员应穿戴个人防护装备，包括护目镜、防护手套等。

2. 在操作过程中，严禁将手指或者其他物体挨近激光束出口。

3. 禁止直视激光光束，以免对眼睛造成伤害。

4. 操作人员应熟悉激光打标机的安全操作规程，并定期接受相关培训。

5. 在操作结束后，及时关闭激光打标机的电源，并进行安全检查。

四、设备准备1. 确保激光打标机的电源线连接正常，电源开关处于关闭状态。

2. 检查激光打标机的冷却系统，确保其正常运行。

3. 检查激光打标机的光路系统，确保其无损坏或者异物干扰。

4. 检查激光打标机的标记材料和标记样品，确保其符合要求。

五、操作步骤1. 打开激光打标机的电源开关，等待设备预热。

2. 启动激光打标机的控制软件，并进行设备连接。

3. 在控制软件中设置标记参数，包括标记内容、字体、大小等。

4. 将需要标记的样品放置在激光打标机的工作台上，并固定好。

5. 调整激光打标机的焦距，确保标记的清晰度。

6. 在控制软件中点击“开始标记”按钮，激光打标机开始进行标记。

7. 在标记过程中，操作人员应密切观察标记效果，确保其符合要求。

8. 标记完成后，关闭激光打标机的电源开关。

六、维护保养1. 定期清洁激光打标机的光路系统，以保证标记质量。

2. 检查激光打标机的冷却系统，确保其正常运行。

3. 定期检查激光打标机的光源和镜片，如有损坏或者磨损应及时更换。

4. 保持激光打标机的工作环境清洁干燥，避免尘埃和湿气对设备的影响。

5. 定期进行设备的维护保养，如润滑轴承、校准光路等。

七、故障排除1. 当激光打标机浮现故障时，应即将住手操作，并关闭电源开关。

2. 通过检查设备连接、电源线、冷却系统等，排除常见故障。

激光打标机操作规程一、引言激光打标机是一种高精度、高效率的打标设备，广泛应用于各个行业，如电子、汽车、医疗等。

为了确保激光打标机的安全操作和保证打标效果，制定本操作规程。

二、安全要求1. 操作人员必须经过专业培训，了解激光打标机的基本原理和操作流程。

2. 在操作过程中，操作人员必须佩戴个人防护设备，包括护目镜、防护手套等。

3. 确保工作区域的通风良好，避免激光打标机产生的废气对人体造成伤害。

4. 激光打标机必须放置在稳定的工作台上，避免因振动导致打标效果不理想或设备损坏。

三、设备操作1. 打开激光打标机电源开关，确保设备正常启动。

2. 根据需要，调整激光功率和频率，以满足不同材料的打标需求。

3. 将待打标的物品放置在工作台上，并根据需要进行固定，确保不会因移动而影响打标质量。

4. 打开电脑上的打标软件，选择需要打标的图案、文字或条形码等。

5. 在软件中设置打标参数，包括打标深度、打标速度等，根据材料的不同进行调整。

6. 确认打标参数设置无误后，点击开始打标按钮，激光打标机开始进行打标操作。

7. 在打标过程中，操作人员应时刻观察打标效果，确保符合要求。

8. 打标完成后，关闭激光打标机电源开关，将待打标物品取下。

四、设备维护1. 定期清洁激光打标机的镜片和透镜，确保光路畅通，避免打标质量下降。

2. 检查激光打标机的冷却系统，保证冷却水的流通畅通，防止设备过热。

3. 定期检查激光器的工作状态，如有异常及时维修或更换。

4. 保持激光打标机的工作环境整洁，避免灰尘和异物进入设备内部。

五、应急措施1. 在激光打标机操作过程中，如出现异常情况，应立即停止操作，并及时报告维修人员。

2. 在打标过程中，如发现异常烟雾或异味，应立即关闭设备，并迅速撤离工作区域。

3. 如有人员受伤，应立即进行急救，并及时报告相关部门。

六、结语激光打标机操作规程的制定是为了确保设备的安全运行和打标效果的质量。

操作人员必须严格按照规程操作，做好设备的维护和保养工作，确保设备的长期稳定运行。

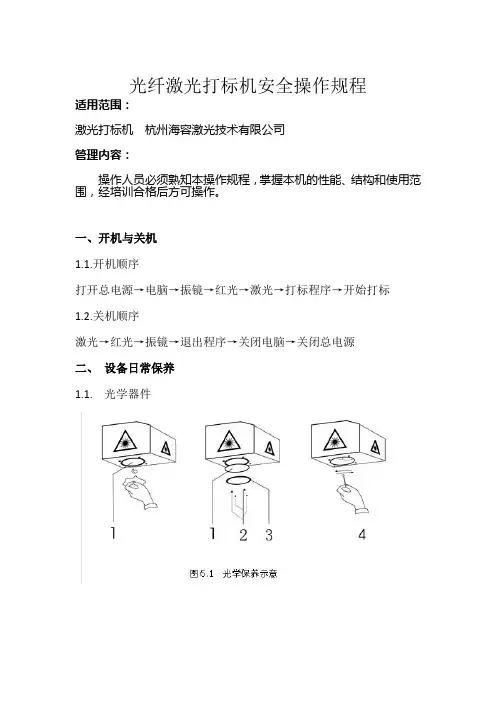

光纤激光打标机安全操作规程适用范围：激光打标机杭州海容激光技术有限公司管理内容：操作人员必须熟知本操作规程，掌握本机的性能、结构和使用范围，经培训合格后方可操作。

一、开机与关机1.1.开机顺序打开总电源→电脑→振镜→红光→激光→打标程序→开始打标1.2.关机顺序激光→红光→振镜→退出程序→关闭电脑→关闭总电源二、设备日常保养1.1. 光学器件先用镜头纸沾酒精，把透镜镜1外表面清洗干净，然后小心卸下透镜2-3并清洗透镜镜内表面。

最后用棉签沾酒精清洗X/Y反射镜。

2.2 . 设备清洁定期清理工作台和设备表面灰尘。

2.3. 电脑主机和软件系统定期清理电脑电源，CPU风散灰尘，电路板上灰尘。

定期对打标内容进行文件数据备份，病毒扫描等。

2.4. 电源系统电压波动范围±5％。

不要在振镜头附近拨打和接听手提电话，对讲机等具有高强度电磁波辐射物。

接地电阻不大于0.5Ω。

（设备附近不能有带有强磁场的设备例如：焊接机、切割机等会影响设备打标）2.5. 风冷系统保持风机系统周围进出风通畅，定期清理风机上面的灰尘，（包括激光器散热风机和散热器）。

三、操作人员操作规程3.1.开机前1、操作人员需清洁设备外观和周围的工作环境（清洁设备时，禁止移动机器），做到无杂物、无尘、洁净，设备摆放整齐，无不相干的物品。

2、检查场镜盖子是否盖在镜头上面，若在上面必须将其取下避免激光烧坏镜盖。

4、若发现聚焦镜头上有油脂，须取下镜头，用卫生纸蘸99.5%以上纯酒精擦洗，然影响打标效果。

5、操作人员必须戴上防护镜和防护手套。

3.2.安全注意事项1、打标时操作人员的手不能触碰到光纤激光打标机的焦点（即激光和被加工件的接触点）。

2、不要去乱动主控机箱上面的按钮开关。

3、不要用手去触摸激光打标头，此时激光正在高度运行中，温度极高十分危险。

4、若发现聚焦镜头上有油脂，须取下镜头，用棉签蘸99.5%以上纯酒精擦洗，否则影响打标效果。

5、请勿在易爆环境下工作6、确定供电电源必须有接地线且开关有保护装置。

激光打标机操作规程1. 引言激光打标机是一种高精度、高效率的标记设备，广泛应用于工业生产中。

为了确保激光打标机的安全操作和有效使用，制定本操作规程。

2. 设备介绍2.1 激光打标机是一种利用激光束进行标记的设备，主要由激光发生器、光束传输系统、控制系统和工作台组成。

2.2 激光打标机的工作原理是通过激光束对工件进行刻蚀、烧蚀或改变其表面颜色，实现标记效果。

3. 安全注意事项3.1 操作人员必须接受相关培训，了解激光打标机的工作原理、操作方法和安全规范。

3.2 操作人员应穿戴个人防护装备，包括防护眼镜、手套和防护服。

3.3 在操作过程中，严禁直视激光束，以免对眼睛造成伤害。

3.4 在操作前，确保工作区域内没有易燃、易爆物品，并保持良好的通风环境。

3.5 切勿随意更改激光打标机的参数设置，以免影响设备的正常工作和标记效果。

4. 操作步骤4.1 打开激光打标机的电源，确保设备正常启动。

4.2 将待标记的工件放置在工作台上，并调整工件与激光束的距离。

4.3 打开激光打标机的控制软件，根据需要进行标记内容的设计和排版。

4.4 在软件界面上设置标记参数，包括激光功率、标记速度和标记深度等。

4.5 确认标记参数无误后，点击开始标记按钮，激光打标机开始工作。

4.6 在标记过程中，操作人员应保持警惕，观察标记效果是否符合要求。

4.7 标记完成后，关闭激光打标机的电源，清理工作区域，并将设备归位。

5. 故障排除5.1 如果激光打标机无法正常启动，检查电源是否接触良好，并检查设备是否有故障提示。

5.2 如果标记效果不理想，检查激光功率和标记速度是否设置正确，并检查光束传输系统是否有损坏。

5.3 如果激光打标机发出异常声音或产生异味，立即停止使用，并联系维修人员进行检修。

6. 维护保养6.1 定期检查激光打标机的光束传输系统，清理光学元件和镜片，确保光束传输畅通。

6.2 定期检查激光打标机的冷却系统，清理冷却水箱和更换冷却水，保证设备正常散热。

激光打标机操作规程1. 前言激光打标机是一种先进的打标设备，适用于各种材料的标记和刻印，具有高效、精确、清晰等优点。

为了安全使用激光打标机，减少操作失误和事故的发生，制定本操作规程。

2. 安全须知2.1 操作人员应穿戴合适的防护装备，如防护眼镜、手套等。

2.2 操作人员应熟悉激光打标机的使用方法和安全操作规程，并接受相关培训。

2.3 操作人员每次使用激光打标机前，应检查设备是否正常运行及安全防护装置是否完好。

2.4 禁止未经授权的人员接触激光打标机。

3. 设备准备3.1 将激光打标机放置在稳定的平台上，确保设备不会晃动或倾斜。

3.2 连接激光打标机与电源，并确保电源稳定。

3.3 打开激光打标机软件，并进行相关设置。

4. 材料准备4.1 准备需要进行标记或刻印的材料，并确保其表面干净、平整。

4.2 根据材料的特性，调整激光打标机的参数，如功率、速度、频率等。

5. 操作步骤5.1 将待标记的材料放置在激光打标机的工作台上，并固定好。

5.2 在激光打标机的软件界面上选择需要标记的内容，如文字、图案等。

5.3 调整激光打标机的焦距，使其最优化。

5.4 进行标记或刻印操作，确保操作人员不进行其他干扰行为。

5.5 完成标记后，关闭激光打标机软件，并关闭设备电源。

5.6 清理工作台和激光打标机，确保设备和周围环境的整洁。

6. 责任与注意事项6.1 操作人员在使用激光打标机时需保持专注，并严禁做其他无关操作。

6.2 操作人员不得私自更改激光打标机的参数，如功率、速度等。

6.3 激光打标机的维护保养应由专业人员进行，操作人员不得私自拆解设备。

6.4 若设备发生故障或操作出现问题，应立即停止使用，并及时联系相关人员进行维修或处理。

7. 结束语本操作规程是为了确保激光打标机的安全运行和有效操作而制定的。

操作人员在使用激光打标机时，务必遵守操作规程，并严格按照要求进行操作。

只有正确使用激光打标机，方能保证生产效率和人员安全。

激光打标机操作规程一、引言激光打标机是一种高精度、高效率的打标设备，广泛应用于工业生产中的标识、标记、刻字等工艺。

为了确保激光打标机的安全操作和有效使用，制定本操作规程。

二、适用范围本操作规程适用于所有使用激光打标机的操作人员，包括设备操作、维护和日常保养。

三、安全要求1. 操作人员必须熟悉激光打标机的基本原理和操作流程，了解相关安全知识，并经过专业培训合格后方可操作设备。

2. 操作人员必须穿戴个人防护装备，包括防护眼镜、防护手套等。

3. 在操作过程中，禁止使用手指或其他物体直接接触激光束，以免造成伤害。

4. 禁止在设备工作时随意触摸设备内部零部件，以免引发故障或危险。

5. 操作人员应保持设备周围的工作区域整洁，避免杂物堆积和阻挡设备通风口，确保设备正常运行。

四、操作流程1. 打开设备电源，确保设备接地良好。

2. 启动激光打标机软件，并进行系统自检。

3. 导入需要打标的文件或设置打标参数。

4. 将待打标物品放置到设备工作台上，并调整好位置。

5. 调整激光打标机的焦距，确保打标效果清晰。

6. 检查设备的冷却系统和气压系统是否正常运行，确保设备在工作过程中保持稳定的温度和气压。

7. 按下启动按钮，开始打标过程。

8. 在打标过程中，操作人员应时刻关注设备运行状态，确保打标质量和效率。

9. 打标结束后，关闭设备电源，清理工作台和设备周围的杂物。

五、设备维护1. 定期对激光打标机进行清洁，包括设备表面、镜片、光路等部分，以保证设备的正常运行。

2. 检查设备的冷却系统和气压系统，及时清理冷却器和气压过滤器，确保系统畅通。

3. 定期检查设备的光路调整，确保激光束的正常输出。

4. 定期检查设备的电源线和接线端子，确保电气连接良好。

5. 如发现设备故障或异常情况，应及时停机并联系维修人员进行检修。

六、操作注意事项1. 激光打标机只能在指定的工作环境下操作，禁止在潮湿、尘土较多或有腐蚀性气体的环境中使用。

2. 操作人员应定期接受安全培训和操作技能培训，提高自身的安全意识和操作水平。

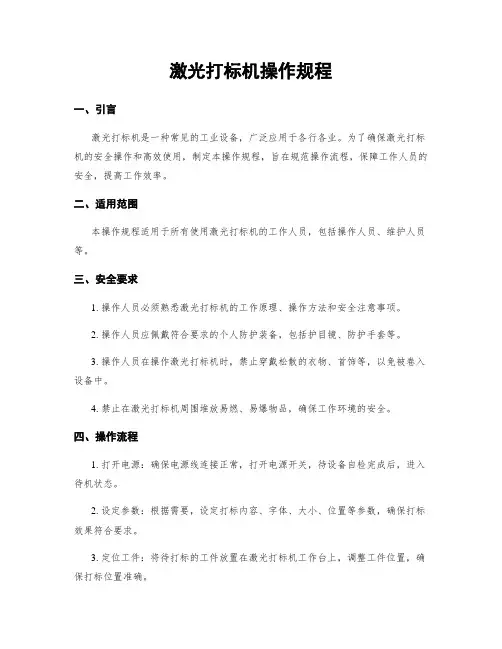

激光打标机操作规程一、引言激光打标机是一种常见的工业设备，广泛应用于各行各业。

为了确保激光打标机的安全操作和高效使用，制定本操作规程，旨在规范操作流程，保障工作人员的安全，提高工作效率。

二、适用范围本操作规程适用于所有使用激光打标机的工作人员，包括操作人员、维护人员等。

三、安全要求1. 操作人员必须熟悉激光打标机的工作原理、操作方法和安全注意事项。

2. 操作人员应佩戴符合要求的个人防护装备，包括护目镜、防护手套等。

3. 操作人员在操作激光打标机时，禁止穿戴松散的衣物、首饰等，以免被卷入设备中。

4. 禁止在激光打标机周围堆放易燃、易爆物品，确保工作环境的安全。

四、操作流程1. 打开电源：确保电源线连接正常，打开电源开关，待设备自检完成后，进入待机状态。

2. 设定参数：根据需要，设定打标内容、字体、大小、位置等参数，确保打标效果符合要求。

3. 定位工件：将待打标的工件放置在激光打标机工作台上，调整工件位置，确保打标位置准确。

4. 开始打标：按下启动按钮，激光打标机开始工作，根据设定参数进行打标操作。

5. 监控打标过程：在打标过程中，操作人员应密切关注打标效果和设备运行情况，确保正常运行。

6. 完成打标：打标完成后，关闭激光打标机，等待冷却后，可进行下一次打标操作。

五、设备维护1. 定期检查：定期检查激光打标机的电源线、电源开关、冷却系统等部件，确保设备正常运行。

2. 清洁保养：定期清洁激光打标机的工作台、镜片等部件，确保设备的正常工作。

3. 维护记录：对设备的维护情况进行记录，包括维护日期、维护内容等，以便日后参考和追溯。

六、紧急情况处理1. 紧急停机：在发生紧急情况时，立即按下停机按钮，切断激光打标机的电源，确保人员和设备的安全。

2. 报告上级：在紧急情况处理完毕后，及时向上级主管报告，并记录事故情况和处理过程。

七、附则1. 本操作规程应定期进行评估和修订，以确保其符合实际操作需求。

2. 操作人员应定期接受相关培训，提高操作技能和安全意识。

( 操作规程 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
激光打标机操作规程(标准版)
Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
激光打标机操作规程(标准版)
1.开机前请认真阅读使用说明书，并注意开机顺序，即总控-钥匙开关-激光电源-RUN（激光电源运行开关）-Q驱电源开关-开启计算机并启动软件-振镜开，关机时顺序相反。

2.激光器工作期间，切勿用眼睛正视激光束，也切勿让身体（如手）接触激光束，以免造成伤害。

3.严禁无水或水循环不正常情况下启动激光电源和调Q驱电源。

4.不允许Q驱电源空载工作（即调Q驱电源输出端悬空）。

5.出现异常现象，首先关闭振镜开关和钥匙开关，再行检查。

6.不允许在氪灯点燃前启动其他组件，以防高压窜入损坏组件。

7.注意激光电源输出端（阳极）悬空，以防与其他电器打火、击穿。

8.保持内循环水干净，水路畅通，定期清洗水箱并换干净去离
子水
或纯水。

9.严格按操作规程运行机器，以确保设备和人身安全。

云博创意设计
MzYunBo Creative Design Co., Ltd.。

激光打标机操作规程一、概述激光打标机是一种高精度的打标设备，广泛应用于工业生产中的标记、刻印、雕刻等工艺。

为了确保操作人员的安全和设备的正常运行，制定本操作规程。

二、设备及工作环境准备1. 设备准备a. 确保激光打标机处于稳定的工作台上，固定牢固。

b. 检查激光打标机的电源线、信号线等连接是否牢固。

c. 检查激光打标机的冷却系统是否正常运行。

d. 检查激光打标机的镜片和透镜是否干净，如有污垢需及时清洁。

e. 确保激光打标机的防护罩完好无损。

2. 工作环境准备a. 确保工作区域整洁、通风良好，避免杂物干扰操作。

b. 确保工作区域没有易燃、易爆物品，保证操作安全。

c. 确保操作人员穿戴好个人防护装备，如护目镜、工作手套等。

三、操作步骤1. 打开设备电源，待设备自检完成后，进入操作界面。

2. 在操作界面上选择打标文件，确保文件与要打标的物品相匹配。

3. 调整打标参数，包括激光功率、打标速度、打标深度等，根据实际需求进行设置。

4. 将待打标物品放置在工作台上，并根据需要进行固定，确保物品稳定不会移动。

5. 确认打标位置和方向，调整激光打标机的镜头，使激光能够准确照射到物品上。

6. 按下开始按钮，激光打标机开始工作，完成打标任务。

7. 打标完成后，关闭设备电源，清理工作台和设备表面的杂物和灰尘。

8. 定期对设备进行维护保养，如清洁镜片、透镜，检查冷却系统等。

四、安全注意事项1. 操作人员必须接受相关培训，并具备一定的激光设备操作经验。

2. 在操作过程中，严禁将手指、手臂等身体部位靠近激光束的工作区域。

3. 在操作过程中，严禁直视激光束，以免对眼睛造成伤害。

4. 操作人员应佩戴适当的个人防护装备，包括护目镜、工作手套等。

5. 在操作过程中，严禁对设备进行未经授权的拆卸和调整。

6. 在操作过程中，如发现设备异常情况（如冷却系统故障、激光功率异常等），应立即停止操作并报告相关人员。

7. 在操作过程中，如发生火灾、爆炸等紧急情况，应立即按照应急预案进行处理。

很多朋友都不了解激光打标机操作流程是怎么样的，下面小编为你简述激光打标机标准流程，一起来看看吧。

一、开机程序1. 接通外供电源。

2. 打开电脑，并进入打标软件，在打标范围内线任意画一个图形或输入一点文字，点击“通用打标”按钮，（即红色的小太阳），在“通用打标”对话框中再点击“打标”按钮，让上面的打标次数至少显示为1。

3. 启动主电源，将系统钥匙插入主控箱右上角处钥匙插孔，顺时针转动钥匙开关，（即顺时针转动90°）打开电源，按下启动开关，可听到机械内部有电磁继电器触点吸合的声音及冷水机组泵旋转的声音，并看到冷水机显示器显示当前温度。

此时主控柜上的各种报警灯和指示灯只有Scan Driver Alarm灯亮。

4. 启动激光电源：先打开激光电源前面板上的空气开关，调整电流调节旋钮，数显表显示的电流为最小。

按一下启动按钮，工作指示灯亮，待过数秒后氪灯即被触发引燃，数显表显示当前实际电流大小。

打开Q驱动器箱上的电源开关，使声光Q进入工作状态，此时Q驱动器箱电源开始指示灯亮。

6. 将主控箱上的振镜驱动器电源开关拨到ON位置，使振镜进入工作状态，此时主控箱上的Scan Driver Alarm灯灭。

7. 从HAN’S LASER 打标软件中导入所需打标的图形，调节氪灯电流到需要的数值，并把焦距和打标参数调好，则可进行打标生产。

【注意】为了保护激光器，需等冷水机工作3分钟后在启动激光电源。

二、关机程序1. 把电流值逆时针调到最小（一般为6.3A左右）。

2. 将主控箱面板上的振镜驱动器电源开关拨到OFF位置。

3. 关闭Q驱动器电源开关。

4. 按一下激光电源箱上的停止按钮，关闭激光电源。

5. 将计算机返回到初始操作系统（即关闭所有打开的程序，以防以后打开程序软件使不能正常运行；应该保存的文件及时保存），关闭电脑，关闭计算机电源。

等待3分钟后关闭钥匙开关，空气开关7. 切断外供电源。

【注意】1.为了保护激光器，需等待3分钟后方可关闭钥匙开关，关掉冷水机和空气开关。

激光打标机操作规程第一章操作规程概述1.1 引言激光打标机是一种常用于工业生产中的设备，可以通过激光束对各种材料进行标记、切割等操作。

为了确保操作的安全性和高效性，本规程旨在提供激光打标机的操作指南。

1.2 适用范围本操作规程适用于激光打标机的操作人员，包括设备操作前的准备、设备的启动和停止、标记样品的设置与调整等操作。

1.3 目的通过本操作规程的遵守，操作人员将能够安全、高效地进行激光打标机的操作，提高工作效率，减少操作中的意外伤害的发生。

第二章设备操作流程2.1 操作准备在操作激光打标机之前，操作人员应做好以下准备工作：1）确保操作者具备相关的操作培训和经验，并熟悉设备的安全操作规程；2）检查设备电源和线路，确保设备处于正常工作状态；3）检查激光器和冷却系统的工作状态，确保正常运行；4）佩戴必要的个人防护装备，如防护眼镜、手套等；5）清理和准备所需的样品或材料。

2.2 设备启动与停止2.2.1 设备启动1）按照设备操作手册上的指引，打开设备主电源；2）开启冷却设备，确保冷却系统正常运行；3）打开激光器，预热一段时间后进行操作。

2.2.2 设备停止1）关闭激光器；2）关闭冷却设备；3）关闭设备主电源。

2.3 样品设置与调整1）根据所需标记的样品形状和尺寸，选择合适的夹具或固定装置；2）将样品放置在固定装置上，确保样品与激光束的焦点保持一致；3）调整样品的位置和角度，使打标效果符合要求；4）根据工艺要求，设置合适的激光功率、打标速度等参数。

第三章操作注意事项3.1 个人防护1）操作者应佩戴防护眼镜，以防激光束直接照射到眼睛；2）操作者应穿戴适当的工作服和手套，防止意外事故的发生。

3.2 设备安全1）严禁操作非指定材料，以防引发意外事故或设备故障；2）在操作过程中，严禁触摸激光束或设备运行部件，以免导致伤害；3）当设备出现异常情况时，应立即停止操作，并及时报告维修人员处理。

3.3 维护保养1）定期对设备进行保养与维护，保持设备的正常工作状态；2）定期清洁激光器和冷却系统，清除灰尘和杂质。

CT-MF20型激光打标机安全操作规程一、安全操作要求1、操作人员必须戴上防激光眼镜才可以操作激光打标机打标。

2、在激光打标过程中，不可用任何东西接触激光束，特别是人体部位。

二、开机步骤1、检查打标机的电源线，使其连接正确、可靠，打标机周围应通风良好。

2、插入钥匙开关，顺时针旋转至“开”的位置，沿顺时针方向旋转红色急停按钮，使其弹起，接通电源。

电源指示灯亮。

3、打开电脑显示器、开启电脑主机电源开关，左键双击打开打标软件，或者找到已有的待打标品种存档文件，直接左键双击打开软件，取下激光镜头防护盖。

4、按下振镜和红光电源按钮开关，振镜和红光电源指示灯亮。

5、至此，激光打标机开启完毕，可以接受操作者的命令进行打标操作。

三、打标操作1、选择打标文件，对文件中的日期、时间等标识内容进行确认，在打印二维码时一定要注意明码和暗码所对应的日期和流水号的一致性，发现错误及时纠正修改完成。

2、调整工作台夹具，放置一个和被打标工件高度和直径大小相等的试验件（最好选择被打标工件为试验件），并确认该试验件放置稳妥、可靠。

3、通过调整激光头升降装置来调整焦距；一般标准是镜头下边沿离工件打标面的垂直距离为180毫米左右。

聚焦不好会影响激光输出功率和打标效果。

4、点击软件界面上的红光预览，移动工作台将工件所需打标位置和红光预览位置对齐。

5、在打标软件中调整功率、打标速度等参数。

6、完成以上步骤后即可操作打标控制软件进行打标测试，无误后，即可进行批量打标。

四、关机步骤1、保存已开启的打标工件文件，确保下次打标时流水号和日期的延续性。

2、确认工控机没有运行任何软件后，正常退出打标软件、关机。

3、按下振镜和红光按钮使其弹起，振镜和红光电源指示灯灭。

4、按下急停开关，逆时针旋转钥匙开关至“关”的位置，电源指示灯熄灭。

5、关闭打标机总电源。

6、、拔下钥匙，由专人保管，以备下次使用，盖上激光镜头防护盖。

五、保养和维修1、打标机设备应进行周期性的日常维护保养，使用部门应指定专人负责监督和实施。

工艺文件编号阶段标记S一、安全注意事项1. 本系统的操作人员必须已接受上岗前培训；2. 硬件装置各部分应严格按照说明书并由专业人员进 行组装、调试，勿擅自移动各组件；3. 激光器正常工作期间，标记机不得增设任何零件及物品，不得在光具座密封罩打开时使用本标记系统； 4. 激光器开机过程中严禁直视出射激光或反射激光，作业时操作者应佩戴防护眼镜；5. 注意电器安全，保证电源保护线良好接地；6. 机器周围严禁堆放杂物，严禁易燃易爆品置于激光束 可能照到的地方。

使用性更改标记数量 更改单号签 名日期签 名日期第1页拟制审核共6页日期签名批准第1册 第1页电动升降架光具座工控电脑,1控制柜工作台冷水机□更改标记 数量更改单号 签 名日期 签 名 日期第2页拟 制 审核共6页 日期 签名批准第1册 第2页二、操作流程 1、开机1） 打开“电源总开关 MAINPOWER ”（见图2）; 2） 打开“水泵 COOLER ”开关（见图2）；注意：开机时打开“水泵 COOLER 后，须在1~2分钟 启动激光电源，防止结露损坏激光器。

3） 打开“计算机 COMPUTER ”开关（见图2）； 4） 打开工控机主机电源开关（见图 4）；5） 打开“氦氖HE-NE ”开关（见图2）； 6） 打开“激光LAMP ”开关（见图2）； 7） 打开“扫描SCANNER ”开关（见图2）； 8） 打开激光电源上“电源开关” （见图3）；9） 打开Q 开关电源箱上“ Q 电源开关”（见图5）； 10） 按下激光电源上“启动/停止按钮”（见图3）； 11） 调节激光电源上“调节旋钮”到设定值（见图3）； 12） 调节Q 开关电源箱上“频率调节旋钮”至频率 设定值（见图5）。

使用性图2 控制电源箱mjk幅示灯总4财停丄开工图3激光电源图4工控机主机图5 Q 开关电源箱2、关机关机次序与开机次序相反。

1） 调节“频率调节旋钮”至频率最小值（见图 5）； 2） 调节“调节旋钮”到电压最小值（见图 3）；3） 按下“启动/停止按钮”（见图3）；4） 关闭Q 开关控制箱“电源开关”（见图5）；5） 关闭激光电源箱上的“电源开关” （见图3）； 6） 关闭“扫描SCANNER ”开关（见图2）； 7） 关闭“激光LAMP ”开关（见图2）； 8） 关闭“氦氖HE-NE ”开关（见图2）； 9） 关闭工控机主机电源开关或是工控机软关机； 10） 关闭“计算机 COMPUTER ”开关（见图2）；11） 关闭“水泵 COOLER ”开关（见图2）； 注意： 在关闭激光电源后，还需让水泵工作1~2分钟,让腔体热量散掉，然后关闭水泵。
