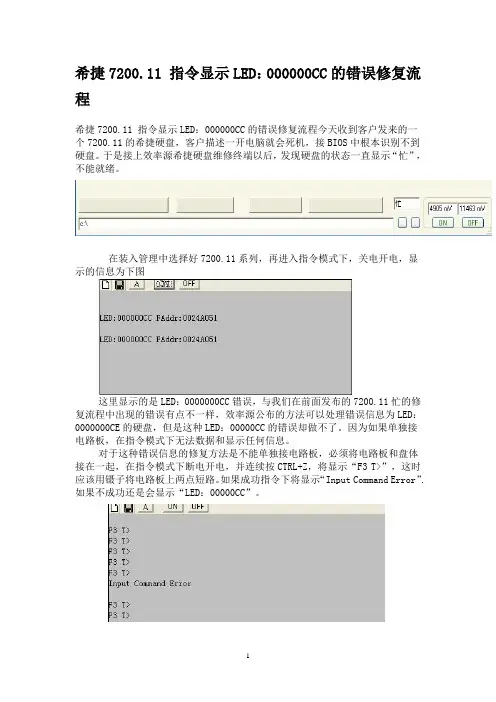

希捷7200.11 指令显示LED：000000CC的错误修复流程希捷7200.11 指令显示LED：000000CC的错误修复流程今天收到客户发来的一个7200.11的希捷硬盘，客户描述一开电脑就会死机，接BIOS中根本识别不到硬盘。
于是接上效率源希捷硬盘维修终端以后，发现硬盘的状态一直显示“忙”，不能就绪。
在装入管理中选择好7200.11系列，再进入指令模式下，关电开电，显示的信息为下图这里显示的是LED：0000000CC错误，与我们在前面发布的7200.11忙的修复流程中出现的错误有点不一样，效率源公布的方法可以处理错误信息为LED：0000000CE的硬盘，但是这种LED：00000CC的错误却做不了。
因为如果单独接电路板，在指令模式下无法数据和显示任何信息。
对于这种错误信息的修复方法是不能单独接电路板，必须将电路板和盘体接在一起，在指令模式下断电开电，并连续按CTRL+Z，将显示“F3 T>”，这时应该用镊子将电路板上两点短路。
如果成功指令下将显示“Input Command Error”.如果不成功还是会显示“LED：00000CC”。
成功以后，还不能松开镊子，在指令下输入/2，回到2级模式，再输入大写的Z指令，电机停转。
等完成以后就可以将镊子松开，不再短路了。
完成以后，输入大写的U指令，电机开始起转。
回到1级模式下，输入N1，等待完成。
完成以后，退出指令模式，断电开电。
发现硬盘已经可以就绪了，并能读取到硬盘的参数了。
到扇区查看中，点查看扇区，已经可以看到扇区数据。
效率源希捷硬盘远程维修案例-K4盘开校准效率源希捷硬盘远程维修案例-K4盘开校准故障盘: 酷鱼四代盘。
SNOWMASS家族 40G 型号：ST340016A故障现象：坏道多，无法开校准。
远程判断的切图与操作：指令下ctrl+r 无法加载CERT TAB 模块处理方法很简单，回写同参数硬盘的该模块即可。
找到了效率源以前的DOS版备份的固件，同样可以使用，但需要修改文件名，把"K4_"去掉只留数字即可，否则无法回写成功。
win7系统命令提示符输入指令无效怎么办
使用命令提示符(CMD)可以高效地操作电脑，也可以解决一些问题。
在Win7系统中使用命令提示符时输入的提示指令出现无效情况，这是怎么回事呢?下面就让店铺给大家说说win7系统命令提示符输入指令无效怎么办吧。
win7系统命令提示符输入指令无效的解决方法
在“计算机”上单击右键，选择“属性”。
打开“系统”窗口。
在属性界面点击“高级系统设置”。
打开“系统属性”。
点击“环境变量”。
在“环境变量”窗口，”系统变量“框中，找到“Path”。
双击打开。
在“变量值”框中输入【%SystemRoot%\system32;%SystemRoot%;%SystemRoot%\Sys tem32\Wbem;%SYSTEMROOT%\System32\WindowsPowerShell \v1.0\】。
点击“确定”，关闭窗口即可完成修复。

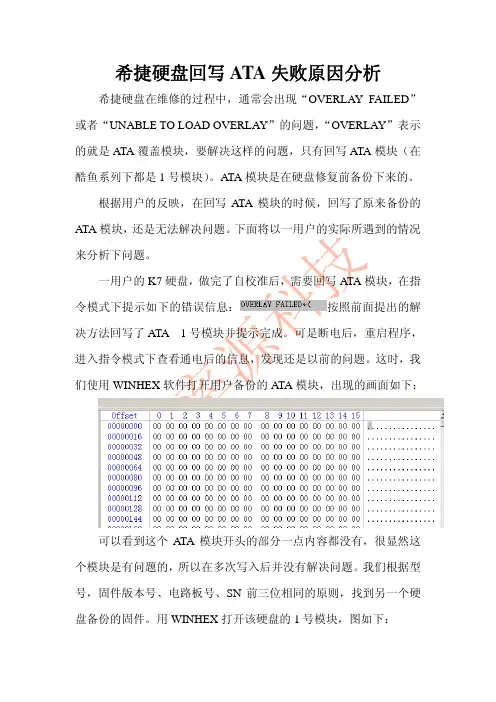

效率源科技希捷硬盘回写ATA 失败原因分析 希捷硬盘在维修的过程中，通常会出现“OVERLAY FAILED ”或者“UNABLE TO LOAD OVERLAY ”的问题，“OVERLAY ”表示的就是ATA 覆盖模块，要解决这样的问题，只有回写ATA 模块（在酷鱼系列下都是1号模块）。
ATA 模块是在硬盘修复前备份下来的。
根据用户的反映，在回写ATA 模块的时候，回写了原来备份的ATA 模块，还是无法解决问题。
下面将以一用户的实际所遇到的情况来分析下问题。
一用户的K7硬盘，做完了自校准后，需要回写ATA 模块，在指令模式下提示如下的错误信息：按照前面提出的解决方法回写了ATA 1号模块并提示完成。
可是断电后，重启程序，进入指令模式下查看通电后的信息，发现还是以前的问题。
这时，我们使用WINHEX 软件打开用户备份的ATA 模块，出现的画面如下：可以看到这个ATA 模块开头的部分一点内容都没有，很显然这个模块是有问题的，所以在多次写入后并没有解决问题。
我们根据型号，固件版本号、电路板号、SN 前三位相同的原则，找到另一个硬盘备份的固件。
用WINHEX 打开该硬盘的1号模块，图如下：效率源科技在上图中可以看到红色方框中的内容为3.04，与待修硬盘的固件版本号是一致的。
初步可以判断该模块是正常的。
后来我们回写了该模块，完成后，断电再启动程序，发现该硬盘的问题已经解决。
硬盘现在开始认盘了。
但是为什么用户备份的固件会有问题呢。
经过我们的分析，有可能是用户在做备份固件操作前并没有首先点从硬盘装入；还有可能是用户在备份固件时并没有使用独立电源或者是在备份时电源不稳定所引起。
当然，有的模块可以看到固件版本号（如上图），但是不一定就合适待修硬盘，因为硬盘在接收写入的模块数据时，会首先根据硬盘的校验和参数来判断写入的ATA 模块是否能与硬盘其参数匹配。
再将匹配的模块写入固件区。
虽然写入错误固件程序也会提示“完成”，但是实际上并没有写入硬盘的固件区，所以在硬盘重新断电再通电后，仍然会出现“OVERLAY FAILED ”的信息提示。

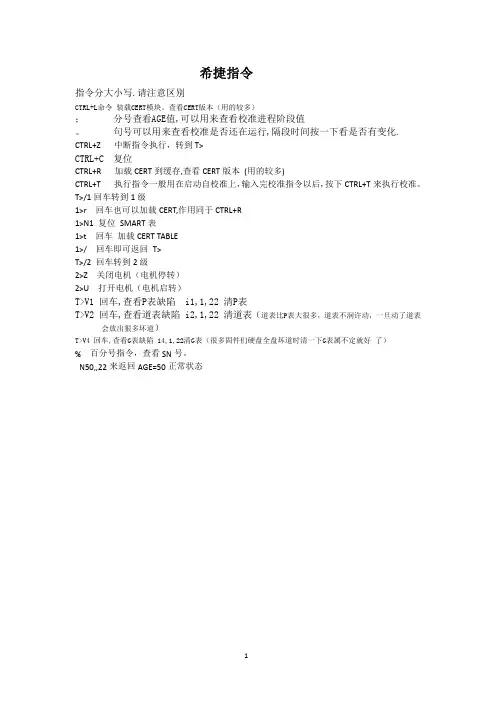

希捷指令指令分大小写.请注意区别CTRL+L命令装载CERT模块。
查看CERT版本（用的较多）；分号查看AGE值,可以用来查看校准进程阶段值。
句号可以用来查看校准是否还在运行,隔段时间按一下看是否有变化. CTRL+Z中断指令执行，转到T>CTRL+C复位CTRL+R加载CERT到缓存,查看CERT版本(用的较多)CTRL+T执行指令一般用在启动自校准上，输入完校准指令以后，按下CTRL+T来执行校准。
T>/1回车转到1级1>r回车也可以加载CERT,作用同于CTRL+R1>N1复位SMART表1>t回车加载CERT TABLE1>/回车即可返回T>T>/2回车转到2级2>Z关闭电机（电机停转）2>U打开电机（电机启转）T>V1回车,查看P表缺陷i1,1,22清P表T>V2回车,查看道表缺陷i2,1,22清道表（道表比P表大很多，道表不润许动，一旦动了道表会放出狠多坏道）T>V4回车,查看G表缺陷i4,1,22清G表（很多固件们硬盘全盘坏道时清一下G表属不定就好了）%百分号指令，查看SN号。
N50,,22来返回AGE=50正常状态指令讲解1、CTRL+L命令装载CERT模块。
查看CERT版本（用的较多）出入CTRL+L命令后会提示T>VALID Cert Disk Code Detected-Revision#.245CERT的版本T>VALID Cert Disk Code Detected-Revision#.245CERT的版本CTRL+L命令用的较多第一写固件的时候要找他，第二在有些菜单操作的时候需要这个指令2、CTRL+Z中断指令执行，转到T>3、C TRL+T执行指令一般用在启动自校准上，输入完校准指令以后，按下CTRL+T来执行校准。
4、；分号指令，查看硬盘状态，AGE=50正常状态，AGE=4F出错状态，AGE=00进入F级，AGE=其它，自校准中，可以用N50,,22来返回AGE=50正常状态。

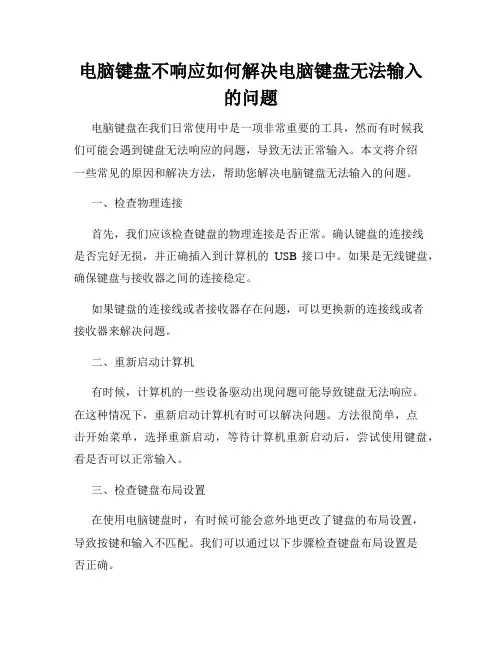

电脑键盘不响应如何解决电脑键盘无法输入的问题电脑键盘在我们日常使用中是一项非常重要的工具，然而有时候我们可能会遇到键盘无法响应的问题，导致无法正常输入。
本文将介绍一些常见的原因和解决方法，帮助您解决电脑键盘无法输入的问题。
一、检查物理连接首先，我们应该检查键盘的物理连接是否正常。
确认键盘的连接线是否完好无损，并正确插入到计算机的USB接口中。
如果是无线键盘，确保键盘与接收器之间的连接稳定。
如果键盘的连接线或者接收器存在问题，可以更换新的连接线或者接收器来解决问题。
二、重新启动计算机有时候，计算机的一些设备驱动出现问题可能导致键盘无法响应。
在这种情况下，重新启动计算机有时可以解决问题。
方法很简单，点击开始菜单，选择重新启动，等待计算机重新启动后，尝试使用键盘，看是否可以正常输入。
三、检查键盘布局设置在使用电脑键盘时，有时候可能会意外地更改了键盘的布局设置，导致按键和输入不匹配。
我们可以通过以下步骤检查键盘布局设置是否正确。
1. 打开控制面板，点击“时钟、语言和区域”。
2. 点击“区域和语言”选项。
3. 在弹出的窗口中，点击“键盘和语言”选项卡。
4. 点击“更改键盘”按钮。
5. 确保选择的是正确的键盘布局，如中文（简体，中国大陆）或者英文（美国）。
通过检查键盘布局设置，确保选择正确的键盘布局，可以解决键盘无法输入的问题。
四、更新键盘驱动程序键盘驱动程序过时或者不兼容可能导致键盘无法响应。
我们可以通过以下步骤来更新键盘驱动程序。
1. 打开设备管理器，可以通过在开始菜单的搜索栏中输入“设备管理器”来找到。
2. 在设备管理器中，找到“键盘”一栏。
3. 右键点击键盘设备，选择“更新驱动程序”。
系统将自动搜索并安装最新的键盘驱动程序。
更新驱动程序后，尝试使用键盘，看是否可以正常输入。
五、检查键盘是否受损如果经过上述方法，键盘仍然无法响应，那么可能是键盘本身存在故障或者损坏。
我们可以尝试将键盘连接到其他计算机上进行测试，以确认是否是键盘本身的问题。

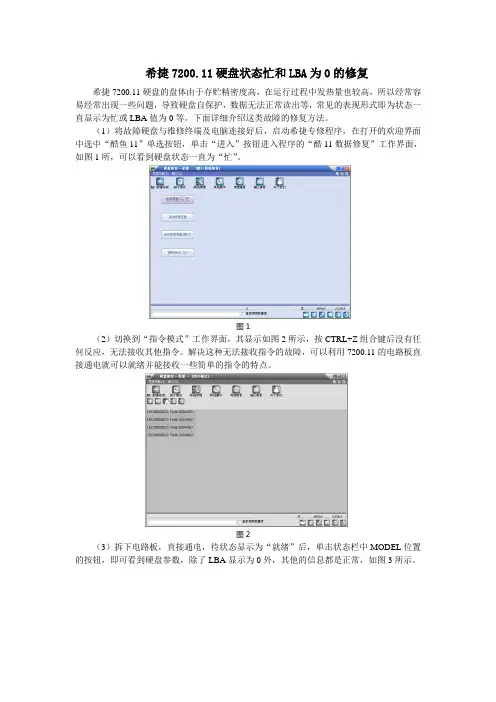

希捷7200.11硬盘状态忙和LBA为0的修复希捷7200.11硬盘的盘体由于存贮精密度高，在运行过程中发热量也较高，所以经常容易经常出现一些问题，导致硬盘自保护，数据无法正常读出等，常见的表现形式即为状态一直显示为忙或LBA值为0等。
下面详细介绍这类故障的修复方法。
（1）将故障硬盘与维修终端及电脑连接好后，启动希捷专修程序，在打开的欢迎界面中选中“酷鱼11”单选按钮，单击“进入”按钮进入程序的“酷11数据修复”工作界面，如图1所，可以看到硬盘状态一直为“忙”。
图1（2）切换到“指令模式”工作界面，其显示如图2所示，按CTRL+Z组合键后没有任何反应，无法接收其他指令。
解决这种无法接收指令的故障，可以利用7200.11的电路板直接通电就可以就绪并能接收一些简单的指令的特点。
图2（3）拆下电路板，直接通电，待状态显示为“就绪”后，单击状态栏中MODEL位置的按钮，即可看到硬盘参数，除了LBA显示为0外，其他的信息都是正常，如图3所示。
图3（4）切换到“指令模式”工作界面，单击“A指令”按钮，在其中输入“/2”指令回车，转换到2级模式，输入“Z”指令回车，停止电机，硬盘停转，如图4所示。
图4注意提示：这里输入的指令字符必须都是大写的，否则无效。
（5）接上硬盘盘体，并保持电路板在上接的过程中不能断电，这一点非常重要，因为这将影响到后面的操作是否能继续。
（6）返回到“指令模式”工作界面，在“F3 2>”提示符后面输入“U”指令后回车，启动电机，如图5所示。
注意提示：这样做的目的是为了避免硬盘一启动就直接去读盘体上的固件，从而造成硬盘卡死，无法输入指令。
所以这里利用电路板能就绪的特点来发送指令。
图5（7）继续在指令模式下输入指令“/1 ”回车，进入1级模式，输入指令“N1”回车，对SMART表进行了初始化，并校验G LIST表，如图6所示。
图6（8）将电源复位一次，可以看到硬盘可以就绪。
但此时看到容量LBA依然为0，在“酷11数据修复”工作界面中单击“自动恢复容量”按钮，如图7所示。
希捷硬盘维修基础教学作者：niotis特别说明：此处只讲基础知识，适合入门级，只讲一般性故障维修，一般性SF流程方法，如需提高，请自行研究，因水平有限，有错误处，请指正，硬盘维修交流群：14595914欢迎你！希捷硬盘分类识别方法:目前希捷硬盘维修中主要有两类:第一类：主要以指令模式下,进入T级的7200.7-7200.10代为主,笔记本硬盘如5400.2也是,此类维修方法基本上都差不多。
第二类：7200.11 7200.12及新式本盘属于此类，进入指令模式为F3T，波特率需设为38400.第一部份我们先看看7200.7-7200.10的基础维修知识。
下面用一张图片来详细介绍ST各种参数。
1标注处，是指ST的系列，这里是一个7200.10的盘2为SN号，这是一个重要的参数，可以利用修改SN号来砍头，SN号的第二跟第三位，决定这个硬盘有几个磁头。
这里的RA表示有两个磁头。
3是硬盘型号，即硬盘ID号，换固件时需要注意。
4是固件版本，换固件时，如不相同，可通过换ROM，换全套固件来维修。
指令下的家族分类：在T经下，按下Ctrl+A键，读出硬盘信息如下：其中3.06Master在TAGE=50Type=A1 A1 MxHd=1123COM介绍ST中一些名词：固件：固件是软件、不是存在电路板上的，是存在盘体上的0 道以前，又称负道、固件区、SA 区、FW 区、服务区等。
一个完整的固件包括APP、Cert、Cert table、ATA (9.10代包含ATA0和ATA1)、Vendor各个模块，固件对应电路板上还包括ROM。
下面介绍一下ST各个模块ROM 包含电路板，磁头等信息，匹配固件时需要找ROM相同的(ROM损坏，硬盘会表现为电机不转)希捷主要是5大模块：1：APP 代码模块（F级引导需要用到）2：CERT 自校准模块3：CERT TABLE 自校准流程模块4：ATA 接口协议模块（SF完成后，需要写ATA）5：VENDOR 信息模块（SF完成后，同样需要写VENDOR）ST各个级别：Seagate 硬盘既可以在Normal mode 常规模式下工作，这时启动时读取盘面固件与数并生成用户接口，也可以在Safe mode 安全模式下工作。

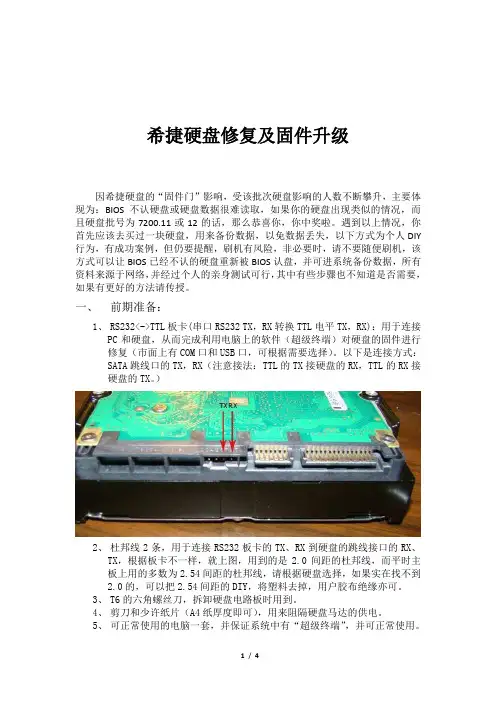

希捷硬盘修复及固件升级因希捷硬盘的“固件门”影响，受该批次硬盘影响的人数不断攀升，主要体现为：BIOS不认硬盘或硬盘数据很难读取，如果你的硬盘出现类似的情况，而且硬盘批号为7200.11或12的话，那么恭喜你，你中奖啦。
遇到以上情况，你首先应该去买过一块硬盘，用来备份数据，以免数据丢失，以下方式为个人DIY 行为，有成功案例，但仍要提醒，刷机有风险，非必要时，请不要随便刷机，该方式可以让BIOS已经不认的硬盘重新被BIOS认盘，并可进系统备份数据，所有资料来源于网络，并经过个人的亲身测试可行，其中有些步骤也不知道是否需要，如果有更好的方法请传授。
一、前期准备：1、RS232<->TTL板卡(串口RS232 TX，RX转换TTL电平TX，RX)：用于连接PC和硬盘，从而完成利用电脑上的软件（超级终端）对硬盘的固件进行修复（市面上有COM口和USB口，可根据需要选择）。
以下是连接方式：SATA跳线口的TX，RX（注意接法：TTL的TX接硬盘的RX，TTL的RX接硬盘的TX。
）2、杜邦线2条，用于连接RS232板卡的TX、RX到硬盘的跳线接口的RX、TX，根据板卡不一样，就上图，用到的是2.0间距的杜邦线，而平时主板上用的多数为2.54间距的杜邦线，请根据硬盘选择，如果实在找不到2.0的，可以把2.54间距的DIY，将塑料去掉，用户胶布绝缘亦可。
3、T6的六角螺丝刀，拆卸硬盘电路板时用到。
4、剪刀和少许纸片（A4纸厚度即可），用来阻隔硬盘马达的供电。
5、可正常使用的电脑一套，并保证系统中有“超级终端”，并可正常使用。
二、实际操作：首先需要有一定的动手能力，并且对电脑有一定的专业知识，如果没有，建议让别人代劳，避免引起不必要的损失。
1、按照要求，将杜邦线与RS232板卡相连。
2、用T6六角螺丝刀拧松马达连接线旁的螺丝，用剪刀将纸片裁成2cm左右的宽度，放进硬盘电路板与硬盘之间，这颗螺丝不要太紧，也不要太松，以不会掉落为准，其余5颗螺丝必须紧紧拧好。
希捷诊断指令集仅供研究打开电源后, 通过串行口，硬盘将响应一系列的诊断命令。
由于有一定数量的命令支持，这些命令被分为各个级别（Levels）.这些命令通过串行口发送到硬盘，例如：读，写，查找，以及显示错误日志。
被操作于可以访问的不同级别。
这些诊断命令可以用来替代其他先进的技术来检测西捷硬盘。
当硬盘运行起来后，这些诊断命令可以指出硬盘的软件和硬件的错误，这时候响应的检测结果以及信息被反馈到当前的屏幕上。
固件（firmware）包含2个flashi codes和数个支持文件。
这2个flashi codes由工厂代码和用户代码组成，工厂代码包含所有的串行口诊断命令。
但不包含AT接口命令，而用户代码包含所有的AT接口命令，但是串行口的命令很少。
在后面的列表中，字母‘F’, ‘C’ 和‘B’ 支持的命令分别代表工厂代码，用户代码和公用代码。
以下是串行口命令的简短列表：Level T–校验测试下载代码开始创建测试设置硬盘的年龄（‘Age’）发指令读各种日志，写测试数据到Flash等等Level 1–存储器控制命令发指令来显示缓冲区，内存区，设置内存区，COPY缓冲区内容到Flash,从硬盘中读出系统信息Level 2–驱动层命令使用命令可以配置硬盘的柱面和磁头用来测试，给出随机的柱面磁头和随机数据的选项设置数据模式，执行ECC校验，控制错误日志转存 sequencer ram.做物理和逻辑地址转换，指定分配或替换等等马达起转，停转，查找，读，写，读写长度，比较，马达休眠Level 3–伺服寻址命令显示固件区内容硬盘马达加速测试测试磁头转换并设置时间显示磁头偏移移动主轴打开循环查找，查找物理地址，各种长度的查找测试锁存器测试显示传动主轴的位置磁滞测试锁存器运行测试Level 4–伺服寻道命令操作跳过的柱面表磁道错误测试显示错误信号位置清除伺服组设置伺服偏移设置/显示磁道的传输发送脉冲信息到传动主轴Уровень 5.Используется только в заводских условияхLevel 6–批处理文件命令Batch файлы для тестирования запусков-остановок, переключения головок, CSS, тестов 1, 2, 3коррекции burts, files to test start-stop, head switch, CSS, 1,2,or 3 burst correction test, назначаемые тесты, тестысравнения данных, возможность вводить различные batch файлы в RAM.Level 7–校正命令调节参数控制并显示读硬盘磁道诊断自动增益控制（AGC）在所有区域进行电压控制震荡器的校准Level 8–填充写入命令伺服诊断替代命令配置命令主轴外部锁，转速调节设置传动器编压电流Level 9 –驱动层命令（所有的偏差缺陷管理模式）除了以上9个级别的命令，还有两套附加命令：联机命令和通用命令。

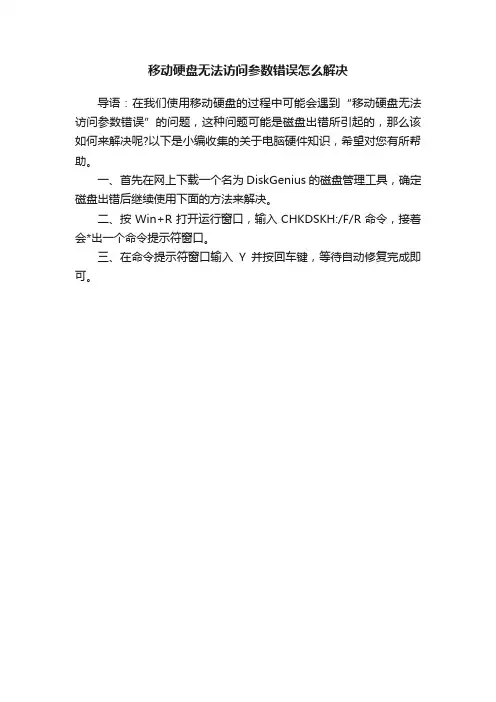

移动硬盘无法访问参数错误怎么解决
导语：在我们使用移动硬盘的过程中可能会遇到“移动硬盘无法访问参数错误”的问题，这种问题可能是磁盘出错所引起的，那么该如何来解决呢?以下是小编收集的关于电脑硬件知识，希望对您有所帮助。
一、首先在网上下载一个名为DiskGenius的磁盘管理工具，确定磁盘出错后继续使用下面的方法来解决。
二、按Win+R打开运行窗口，输入CHKDSKH:/F/R命令，接着会*出一个命令提示符窗口。
三、在命令提示符窗口输入Y并按回车键，等待自动修复完成即可。
希捷7200.11 指令显示LED：000000CC的错误修复流程希捷7200.11 指令显示LED：000000CC的错误修复流程今天收到客户发来的一个7200.11的希捷硬盘，客户描述一开电脑就会死机，接BIOS中根本识别不到硬盘。
于是接上效率源希捷硬盘维修终端以后，发现硬盘的状态一直显示“忙”，不能就绪。
在装入管理中选择好7200.11系列，再进入指令模式下，关电开电，显示的信息为下图这里显示的是LED：0000000CC错误，与我们在前面发布的7200.11忙的修复流程中出现的错误有点不一样，效率源公布的方法可以处理错误信息为LED：0000000CE的硬盘，但是这种LED：00000CC的错误却做不了。
因为如果单独接电路板，在指令模式下无法数据和显示任何信息。
对于这种错误信息的修复方法是不能单独接电路板，必须将电路板和盘体接在一起，在指令模式下断电开电，并连续按CTRL+Z，将显示“F3 T>”，这时应该用镊子将电路板上两点短路。
如果成功指令下将显示“Input Command Error”.如果不成功还是会显示“LED：00000CC”。
成功以后，还不能松开镊子，在指令下输入/2，回到2级模式，再输入大写的Z指令，电机停转。
等完成以后就可以将镊子松开，不再短路了。
完成以后，输入大写的U指令，电机开始起转。
回到1级模式下，输入N1，等待完成。
完成以后，退出指令模式，断电开电。
发现硬盘已经可以就绪了，并能读取到硬盘的参数了。
到扇区查看中，点查看扇区，已经可以看到扇区数据。
效率源希捷硬盘远程维修案例-K4盘开校准效率源希捷硬盘远程维修案例-K4盘开校准故障盘: 酷鱼四代盘。
SNOWMASS家族 40G 型号：ST340016A故障现象：坏道多，无法开校准。
远程判断的切图与操作：指令下ctrl+r 无法加载CERT TAB 模块处理方法很简单，回写同参数硬盘的该模块即可。
找到了效率源以前的DOS版备份的固件，同样可以使用，但需要修改文件名，把"K4_"去掉只留数字即可，否则无法回写成功。
使用WD PRO TOOLS逻辑扫描功能修复希捷7200.11 7200.12硬盘希捷F3希捷硬盘串口控制台2级有F命令可以编辑硬盘G-LIST，以下给出个人研究出的一些简单的方法，有一定计算机基础的可以自行维修希捷硬盘，工具只需要一根USB转TTL线，如有更好方法欢迎与我联系（yuri_from_hell@），以下给出详细步骤。
1.首先是坏道LBA的确定，这里用到了西数的WD PRO TOOLS，各大网站都有下载，设置好端口后进WD-ROYL，打开逻辑扫描。
之所以使用此款软件由于它能确定坏道具体LBA，而不是像MHDD一样给出一个坏块的起始LBA。
这里解释一下三个参数的意义，如果你下载的是中文版，那么翻译有些问题，初值为256那里显示的是停止，实际上是block，块的意思，改值确定的是扫描时一个块包含的扇区数量，timeout block是此块的超时时间，如果超过这个值就会对块中的扇区独立扫描。
timeout sector就是扇区的超时时间，在此不用改动，这样的设置可以将所有红绿块全部扫出了。
首先去掉重映射前面的勾，做一次完全扫描，确定坏道数量。
2.坏道数量少于4094个（测试下来这个是一次能加的最大数量），那么将刚才扫描出的LOG复制出来，然后在每行前面加上F，把“- error”替换为“，A1”，最后得到形如“F1234，A1”的一个txt文档，这些就是要加表的坏扇区LBA值，接下来只要在串口2级下输入这些命令就可以全加完了串口操作不再赘述，网上有的是资料。
3.全部加完后（此处我自己写了一个linux脚本加的，应该有之类的行命令串口调试软件），在T级下输入V4，查看G表或者用HDTUNE查看SMART都可以，此时应该看到有4094个重映射计数。
4.然后执行A级下的P命令把G表转到P表，由于这个过程是单个扇区转换的，如果你的坏道数量超过10000，那么不要用这步，P表记录会溢出，而直接跳到下一步。
希捷硬盘常见故障及维修方法希捷是比较常见的硬盘、移动硬盘品牌，那么希捷硬盘在使用的过程中，会有哪些故障？导致希捷硬盘故障的原因有哪些？希捷硬盘出现故障怎么修？本文将从以上几个方面来谈谈希捷硬盘维修。
导致希捷硬盘资料丢失的常见故障1、硬盘中病毒、误删除文件、误格式化、变成RAW格式、显示0字节、分区丢失、文件丢失。
2、希捷资料硬盘，移动硬盘提示“未被格式化,现在要格式化吗”“文件或目录损坏且无法读取”、I/O错误等问题。
3、希捷硬盘、移动硬盘不认盘，插到电脑USB不能识别、灯不亮、没有任何反应。
4、希捷移动硬盘找不到盘符。
5、希捷移动硬盘能识别，也有盘符，但是不能打开，提示请插入磁盘。
希捷硬盘工具故障维修对于各种工具故障，可以采用专业工具进行资料恢复。
这些工具专门用于恢复误删除误格式化，分区丢失，误分区，PQ操作失败等情况下的资料丢失，操作简单，能够深度扫描文件片，恢复成功率高。
当然专业的资料恢复公司，安全性更有保障，恢复成功率也更高。
比如说，一般对于系统故障等一类的故障，资料恢复工程师会采用手工计算的方式，在计算之前，会对硬盘相应扇区进行备份，通过手工计算的方式，可以将硬盘恢复到故障前的状态。
希捷硬盘硬件故障维修硬盘的硬件故障一般主要是电路板故障和盘体故障。
由于电路板上的芯片大多数封装的十分严密，资料恢复中心大部分采用替换匹配电路元件的方法进行修复。
对盘体故障有些时候盘体故障表现的十分明显，硬盘通电后发出连续而有规律的异常声响，但有的时候它的故障又十分不明显，只是单纯的出现主板无法检测到硬盘的情况，很容易和电路故障混淆，一般需要在无尘超净室进行开盘诊断，才能制定方案。
资料恢复中心提醒大家：当希捷硬盘出现异常，而无法读取时。
千万不要尝试自己没有把握的方法（比如重新格式化、重建分区表等等），因为这样的操作，很可能让原本很简单的恢复任务，变得异常复杂，同时错误的操作也会大大降低资料被成功恢复的可能性。
效率源希捷7200.10硬盘F级修复教程什么是F级？希捷硬盘在设计指令时为分许多模块，同时对指令又分不同的等级，以方便于开发工程师的记忆和管理。
F级就是仅工作在电路板模式下的等级，这个等级是不依赖于盘体本身的。
哪些盘会出现F级？酷鱼五代及以后的盘会出现F级。
初期的硬盘控制系统一般都比较简单，代码的体积也相对较小，相应的指令一般都存放在电路板的ROM 里边，所以不会出现F级。
自从酷鱼五代及以及后的盘，代码越来越大，电路板的现有ROM已经不能完全装入了，而厂家又不想增加生产成本，所以这些代码就被分散装在硬盘盘体和电路板ROM里边。
在硬盘加电装载时如果不能成功的读取这些被分散的代码，硬盘就只能工作在电路板的模式，这时就出现了F级。
硬盘发生什么错误会到F级？1、硬盘的磁头损坏；2、硬盘有物理错误；3、硬盘的盘片损坏；4、电路板装载错误，固件位置不正确；5、固件错误；以上的情况都有可能使硬盘变为F级，所以影响硬盘成为F级的情况是多种多样的。
但F级的原因归根到底还是，电路板上的ROM代码与盘体上的固件代码不能匹配导致。
7200.10的F级修复与7200.7的F级修复有一点不同的地方，下面以一个希捷7200.10的盘为例（Model：ST380815AS，SN:5QZ3ELE6，FW:3.AAD）来说明。
以下内容跟帖回复才能看到==============================将硬盘接上终端，连接好所有线路以后，打开效率源希捷专修程序B 系列3.0，查看硬盘的状态，显示为忙。
点“其它操作”面板，进入指令模式，点“0FF”按钮，再点“ON”，查看硬盘启动时显示的信息。
从上图的红色方框中可以看到硬盘目前的状态是在F级下。
而且可以通过错误提示ERR A6：APPCODE知道，该硬盘的APP 代码不完整。
以后很多F级硬盘都可以通过错误代码来初步判断问题原因。
比如ERR A5 同样的是APP 错误，但是这个错误与前一个不同，这个表示的是APP的校验和不对。
ST希捷硬盘基本的SF过程(自校准流程）：1。
首先备份固件，这个是修盘必须的，以防SF失败还可以重做。
ROM APPCODE CERT CODE CERTTABLE ATA VEN 全步都要备份2。
开SF 。
7-8代盘，可以直接开SF 到T> ctrl+r 加载一下CERT CODE然后写下SN ，再可以直接在命令行输N02，，22回车再CTRL+Z 就开始跑了。
3。
开SF 9-10代盘，必需F级引导，到T> 写SN，再N02，，22 回车再CTRL+Z 就开始跑了4。
跑的过程中可以“查看AGE值”，面板上有按键，AGE=02不可以断电，要调整固件。
,5。
AGE=50或60才是完成了，AGE=4F是出了错退出，7代盘有很多跑到4F也是正常。
6。
完成后要回写A TA VEN(未确定7 K7 之后的K8 K9 K10 以及笔记本盘做校准,可以先到指令下用E4E 查看上一次的校准流程,然后再考虑启动校准.正常从02 启动校准都会走到99,然后停到T>,这个时候一定不能断电,接着要手动N10,,22回车之后CTRL+T 再做.如果做完了是 F 级,可以用原盘备份的固件做一次 F 级.如果笔记本没有99 这步，就表示和K7 一样，直接会到4F 或者50第一次看到有教程要求9－10代盘SF前要F级引导，难怪以前老是跑完后出问题，浪费时间。
谢谢老大。
ctrl+Z是到T> ctirl+T是执行。
F级引导是把固件加载到硬盘内存，然后全盘重做在自动写回，这时没有ata所以需重写希捷.12---1:F3 T>m0,2,2,,,,,22通病修复，2:查看F3 T>V4,F3 T>V40,G表有记录的G转P,再查看V40此时V40应该为空，V4还有记录的i4,,22就行,G转P时前面应该先通病一遍，否则转不了表或会引至表坏，3:M格式化，本人亲测m,1D,,,,,,22效果好点。
1.效率源希捷(Seagate)U6自动校准软件使用教程(图)2.效率源日立（Hitachi)5410串口硬盘解密教程3.效率源希捷(Seagate)7200.10硬盘F级修复教程4.效率源快速识别希捷（Seagate）硬盘教程5.效率源希捷硬盘远程数据恢复案例-K11代盘数据恢复6.效率源希捷(Seagate)硬盘ST340015A（B540）校准教程7.效率源西数（Western Digital）ROYL系列ATA和ROM不匹配解决方案教程8.效率源西数(Western Digital)硬盘回写G表模块后全盘！号的处理教程9.效率源希捷硬盘(Seagate)7200.7回写ATA失败原因分析10.西数硬盘维修：P表坏做数据一例11.效率源快速流程修复日立（IBM）（Hitachi)硬盘解决方案教程12.效率源希捷(Seagate)7200.11状态忙和LBA为0的修复案例教程13.希捷7200.7硬盘砍0磁头(图)14.希捷远程协助数据恢复案例：U6盘不认，要数据15.修复迈拓6E固件问题引起的不认盘故障16.效率源希捷(Seagate)酷鱼7200.7手动F级维修实例教程17.希捷7200.11硬盘状态忙和LBA为0的修复(图)18.希捷7200.11修复状态忙故障,输入Z后报错一例19.效率源日立硬盘（Hitachi)手动停止校准教程20.效率源迈拓(Maxtor)6Y硬盘ROM识别教程21.效率源希捷(Seagate)硬盘专修程序U系列硬盘解密教程22.西数硬盘维修：磁头判断一例23.西数硬盘维修：PCB读ROM一例24.远程协助修复U5盘指令行无信息故障：希捷盘典型误区一例25.迈拓硬盘C区自动校准修复A区固件和数据区坏道(图)26.效率源希捷硬盘(Seagate)酷鱼系统固件备份及错误分析教程27.日立远程协助判断固件不可修复故障28.效率源希捷(Seagate)酷鱼7200.7硬盘砍0头操作教程29.日立DPTA硬盘（Hitachi)固件检测与修复教程30.效率源日立硬盘（Hitachi)G转P使用教程31.效率源日立硬盘（Hitachi)数据恢复综述案例教程32.效率源希捷硬盘(Seagate)校准日志分析（NO LOG分析）教程33.效率源西数(Western Digital)黑盘一代（L板）开启校准教程34.希捷硬盘酷鱼11代盘数据恢复35.希捷硬盘数据恢复教程：7200.7系列，热交换做数据恢复36.效率源西数(Western Digital)专修复位SMART教程37.效率源迈拓(Maxtor)6H硬盘砍头（恢复砍头）案例教程38.效率源西数硬盘(Western Digital)跳线接法教程39.硬盘内部结构介绍修盘到底修什么 -40.效率源希捷硬盘远程维修案例-K10盘不带外置ROM芯片41.效率源西数(Western Digital)黑盘一代（L板）手动停止校准教程42.效率源西数(Western Digital)黑盘一代识别为XXXXXX#xyz修复教程43.效率源希捷硬盘(Seagate)维修入门（前言）44.效率源希捷硬盘（SEAGATE）酷鱼8、9、10代常见CE LOG错误处理教程45.效率源希捷硬盘（SEAGATE）F级分析教程46.效率源迈拓硬盘(Maxtor)C区跑校准修复A区固件和数据区坏道的教程47.效率源希捷硬盘维修案例-无坏道不能GHOST的处理48.效率源专修程序数据库导入导出功能应用教程49.手工恢复引导扇区被覆盖的过程50.迈拓硬盘重定义主头51.效率源怎样判断日立硬盘（Hitachi)只读教程52.品牌印图机品牌印像机水晶照片印画机 53.我看了效率源希捷(Seagate)7200.11状态忙和LBA为0的修复案例教程54.效率源希捷硬盘远程维修实例:酷鱼10代盘流程跑到99的处理55.希捷硬盘酷鱼8、9、10代常见CE LOG错误处理(图)56.7200.10指令无法输入的处理方法57.效率源迈拓(Maxtor)4D硬盘砍段案例教程58.效率源希捷硬盘(Seagate)维修入门二59.希捷硬盘校准日志分析(图)60.效率源希捷（SEAGATE）专修程序4.0数据库使用教程61.希捷U6硬盘自动校准(图)62.效率源日立硬盘（Hitachi)如何判断NVRAM问题教程63.效率源希捷硬盘(Seagate)指令下基本信息说明教程64.效率源希捷硬盘(Seagate)MODEL识别教程65.远程协助用热交换方法解决迈拓P表模块坏要数据一例66.将希捷7200.8硬盘进行自校准(图)67.日立硬盘（Hitachi)清零断电后被加密的解密教程68.效率源希捷（Seagate）硬盘指令分析之二69.希捷7200.7手动F级维修(图)70.希捷U5硬盘备份模块不一致的修复(图)71.效率源希捷（SEAGATE）U系列硬盘校准修复教程（上）72.希捷U系列硬盘的解密(图)73.希捷硬盘校准P错误的修复(图)74.希捷硬盘校准后无法分区的修复(图)75.效率源希捷(Seagate)硬盘ROM读写使用操作教程76.效率源希捷（Seagate）酷鱼七代硬盘全自动一键修复教程77.u5盘全面自校准成功,但是接到主板提示硬盘错误78.日立硬盘被加密了！—远程协助解密5416，恢复重要数据79.【转载】数据恢复常识80.迈拓硬盘更换PCB电路板数据恢复(图)81.迈拓硬盘P表的备份和引入(图)82.迈拓硬盘A区自动校准(图)83.迈拓金九硬盘数据恢复(图)84.迈拓固件备份(图)85.东芝笔记本数据丢失。
希捷7200.10指令无法输入的处理方法
今天帮助一位客户做希捷7200.10的数据恢复
硬盘状态一直显示忙，指令模式下显示（P）SATA RESET以后就没有任何信息，而且在指令模式下无法再输入任何指令。
要修复这种情况的硬盘就必须要先能输入指令。
于是想到硬盘的安全模式也就是F级，F级模式是只工作在电路板的模式，如果在电路板上都无法输入指令，说明是ROM有损坏。
利用程序“转到F级”功能，回到指令下的F级模式。
完成以后再手动输入R回车，加载必要的引导模块，完成以后，输入j,,22回车，转到T级模式下。
这时，我们回到T级模式下就可以读写固件了。
再输入R回车，读取硬盘的参数模块，再用CTRL+R 加载CERT。
转到1级指令模式，输入F回车。
完成后，回到T级模式，输入i4,1,22清除G表。
断电开电后，硬盘可以就绪了，并能读取到硬盘的参数信息。
注意本案例是有针对性的清除G表，这种方法对其他盘可能没有效果。
７２００.７校准到４Ｆ结束后的流程分析
今天帮助海南三亚的一客户做一个7200.7的硬盘修复。
我觉得其中有些经验东西可以同大家分享一下。
这个盘，客户描述硬盘做了校准后，@@@@@@@@@@@@的AGE值为4F
不管是.7还是.10的硬盘，做校准正常结束是在50，不正常结束为4F或是4E。
对于这种4F结束的盘，首先需要手动的回到50，输入N50，，22。
断电开电以后，在指令模式下查看一下AGE 的值。
如果校准是从02开始跑的，这时就需要回写ATA 1号模块。
在认盘以后，客户扫描坏道，发现全部是坏扇区。
这个时候，就需要我们去分析一下校准日志。
在指令模式下输入E4E后，我们发现校准从0C流程就开始出现没有通过的标志“NO LOG”。
查看0C流程的健康值我们发现为0000，那我们接着查看上一个流程的健康值。
发现58流程的健康值为2000（健康值越大，说明盘越有问题），故障可能就应该在这里。
我们知道58流程是.7硬盘用来测试磁头好坏的，如果这个流程出现问题，就有可能需要屏蔽掉一个头才可以。
我们建议客户先砍最后面的头，重新做F级校准。
效率源希捷笔记本硬盘Ｆ级修复
今天做了一个希捷笔记本VENUS的修复。
客户的硬盘原来是有坏道，坏道也比较多，于是做了一次全面的自动校准，大概10多个小时过去以后，断了电，再开电，在指令模式下显示为“F>”。
状态一直显示忙，查看具体的错误提示为“Error Reading App Code”。
这说明APP模块丢失。
于是需要回写APP模块。
首先选择好硬盘的类型
在“引导管理”中，选择好固件路径以后，使用APP功能，加载APP功能后，引导到T级模式下。
再在T级下输入R回车，完成以后用CTRL+R加载原盘的CERT模块。
再在引导管理中使用“APP TO HDD”。
完成以后，断电开电。
这时在指令模式下看到的信息就已经到T级下了。
接着回写ATA模块
断电开电，然后回写INFO模块。
断电开电后，在指令模式下显示的信息为初始化SMART。
等完成以后，硬盘可以就绪并可查看到所有参数。
希捷硬盘参数错误修复今天为武汉的王先生做了一个7200.9的数据恢复。
硬盘状况为，硬盘可以就绪，但是认到的硬盘参数全都乱码。
这种问题有两个可能：一是硬盘的连接设备有问题，比如说是数据线有损坏。
二是硬盘本身的固件上存在问题。
对于前种情况。
客户通过换硬件设施后，发现情况还是一样。
那有可能是硬盘固件上存在问题了。
进入指令模式下，查看显示的信息。
出现了很多CE LOG的错误信息。
也就
是这种错误信息引起参数错误。
于是，在指令下直接输入T4E后来修复这种错误
完成以后，断电开电，在查看参数后就能正常识别了。
