数字万用表测量三极管和二级管

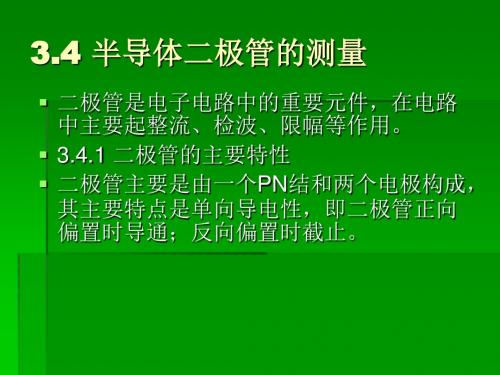

一、测量二极管
1.将数字万用表拨至二极管测试档位。
2.将红表笔接二极管正极,黑表笔接二极管负极。
3.读取万用表显示的数值,如果显示正向导通电压值,则二极管为正向导通状态;如果显示无穷大或反相击穿电压值,则二极管为反向截止状态。
二、测量三极管
1.将数字万用表拨至三极管测试档位。
2.将红表笔接三极管基极,黑表笔分别接集电极和发射极。
3.读取万用表显示的数值,如果显示正向导通电压值,则三极管为正常工作状态;如果显示无穷大或反相击穿电压值,则三极管可能存在故障。
万用表测量二极管的方法和步骤
嘿,朋友们!今天咱来聊聊怎么用万用表测量二极管呀。
这事儿就好比你要去探索一个神秘小世界,而万用表就是你的神奇探测仪!
先把万用表的旋钮转到合适的挡位,就像给你的探测仪装上了合适的“眼睛”。
一般呢,用电阻挡就行啦。
然后,把二极管的两极像小宝贝一样轻轻捏住。
哎呀,可别太用力咯,不然二极管会“哭”的呢!把红表笔接在二极管的一端,黑表笔接在另一端。
这时候你就瞪大眼睛瞧着万用表的读数。
如果读数很小很小,那说明啥?说明这二极管可能是好的呀!就像你走在路上发现了一颗闪闪发光的宝石一样开心。
要是读数特别大,或者几乎是无穷大呢?嘿嘿,那可能这二极管有点小问题咯。
就好比你本来期待找到宝藏,结果发现是个空箱子,有点小失落吧。
接下来,再把表笔调换一下位置,再看看读数。
如果两次读数差别很大,那就基本能确定这二极管是好的啦。
你说这是不是很有趣呀?就像玩一个小小的探秘游戏。
想象一下,要是没有万用表这个小神器,我们怎么能知道二极管这个小家伙到底是健康的还是生病了呢?就像医生没有听诊器,怎么能知道病人的身体状况呢。
所以啊,学会用万用表测量二极管,那可是相当重要的技能呢!它能帮我们在电子世界里畅游,找到那些隐藏的小秘密。
总之呢,万用表就是我们探索电子世界的好帮手,而测量二极管就是我们在这个世界里的一次有趣冒险。
大家可一定要好好掌握这个技能呀,让我们一起在电子的海洋里快乐地玩耍吧!。

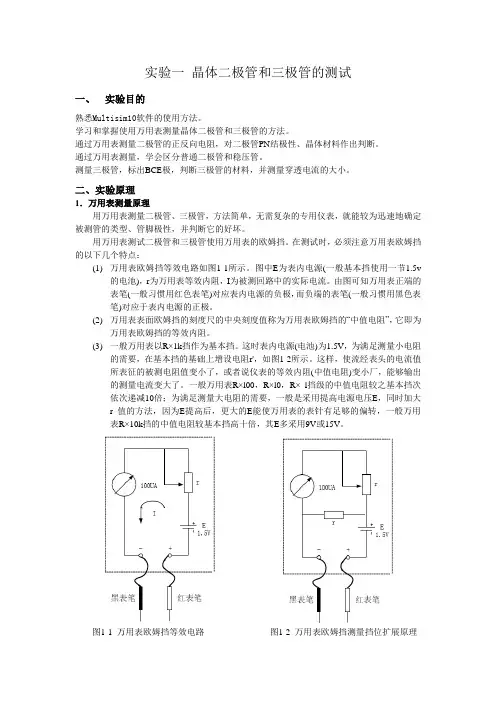

实验一晶体二极管和三极管的测试一、实验目的熟悉Multisim10软件的使用方法。
学习和掌握使用万用表测量晶体二极管和三极管的方法。
通过万用表测量二极管的正反向电阻,对二极管PN结极性、晶体材料作出判断。
通过万用表测量,学会区分普通二极管和稳压管。
测量三极管,标出BCE极,判断三极管的材料,并测量穿透电流的大小。
二、实验原理1.万用表测量原理用万用表测量二极管、三极管,方法简单,无需复杂的专用仪表,就能较为迅速地确定被测管的类型、管脚极性,并判断它的好坏。
用万用表测试二极管和三极管使用万用表的欧姆挡。
在测试时,必须注意万用表欧姆挡的以下几个特点:(1)万用表欧姆挡等效电路如图1-1所示。
图中E为表内电源(一般基本挡使用一节1.5v的电池),r为万用表等效内阻,I为被测回路中的实际电流。
由图可知万用表正端的表笔(一般习惯用红色表笔)对应表内电源的负极,而负端的表笔(一般习惯用黑色表笔)对应于表内电源的正极。
(2)万用表表面欧姆挡的刻度尺的中央刻度值称为万用表欧姆挡的“中值电阻”,它即为万用表欧姆挡的等效内阻。
(3)一般万用表以R×1k挡作为基本挡。
这时表内电源(电池)为1.5V,为满足测量小电阻的需要,在基本挡的基础上增设电阻r',如图1-2所示。
这样,使流经表头的电流值所表征的被测电阻值变小了,或者说仪表的等效内阻(中值电阻)变小厂,能够输出的测量电流变大了。
一般万用表R×l00,R×l0,R×l挡级的中值电阻较之基本挡次依次递减10倍;为满足测量大电阻的需要,一般是采用提高电源电压E,同时加大r 值的方法,因为E提高后,更大的E能使万用表的表针有足够的偏转,一般万用表R×10k挡的中值电阻较基本挡高十倍,其E多采用9V或15V。
图1-1 万用表欧姆挡等效电路图1-2 万用表欧姆挡测量挡位扩展原理2. 万用表测量二极管(使用R×lk挡)(1)判别二极管的极性因为二极管的核心是一个PN结,所以把二极管当做一个被测元件,以不同方向接人万用表表笔两端时,测量回路里的电流是不一样的,若红表笔(电源—)接在二极管N极,黑表笔(电源+)接在二极管P极,如图1-3所示,则二极管是正向导通。
二极管、三极管、稳压管的万用表测法1.用数字万用表的二极管档位测量二极管。
测二极管时,使用万用表的二极管的档位。
若将红表笔接二极管阳(正)极,黑表笔接二极管阴(负)极,则二极管处于正偏,万用表有一定数值显示。
若将红表笔接二极管阴极,黑表笔接二极管阳极,二极管处于反偏,万用表高位显示为“1”或很大的数值,此时说明二极管是好的。
在测量时若两次的数值均很小,则二极管内部短路;若两次测得的数值均很大或高位为“1”,则二极管内部开路2.用数字万用表测量三极管(1)用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结,如图2.1所示。
按照判断二极管的方法,可以判断出其中一极为公共正极或公共负极,此极即为基极b。
对NP N型管,基极是公共正极;对PNP型管则是公共负极。
因此,判断出基极是公共正极还是公共负极,即可知道被测三极管是NPN或PNP型三极管。
(2)发射极e和集电极c的判断利用万用表测量β(HFE)值的档位,判断发射极e和集电极c。
将档位旋至MF E基极插入所对应类型的孔中,把其于管脚分别插入c、e孔观察数据,再将c、e孔中的管脚对调再看数据,数值大的说明管脚插对了。
(3)判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常,正常的三极管是好的,否则三极管已损坏。
如果在测量中找不到公共b 极、该三极管也为坏管子。
(1)检查三极管的两个PN结。
我们以PNP管为例来说明,一只PNP型的三极管的结构相当于两只二极管,负极靠负极接在一起。
我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。
当红表笔接b 时,用黑表笔分别接e和c应出现两次阻值小的情况。
然后把接b 的红表笔换成黑表笔,再用红表笔分别接e和c,将出现两次阻值大的情况。
被测三极管符合上述情况,说明这只三极管是好的。
(2)检查三极管的穿透电流:我们把三极管c、e之间的反向电阻叫测穿透电流。
用数字万用表测三极管及检测三极管好坏首先将万用表打到测试二极管端,用万用表的红表笔接触三极管的其中一个管脚,而用万用表另外的那支表笔去测试其余的管脚,直到测试出如下结果:1、如果三极管的黑表笔接其中一个管脚,而用红表笔测其它两个管脚都导通有电压显示,那么此三极管为PNP三极管,且黑表笔所接的脚为三极管的基极B,用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚,而用黑表笔测其它两个管脚都导通有电压显示,那么此三极管为NPN三极管,且红表笔所接的脚为三极管的基极B,用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C。
另一种方法是使用hFE 挡来进行判断。
在确定了三极管的基极和管型后,将三极管的基极按照基极的位置和管型插入到卢值测量孔中,其他两个引脚插入到余下的三个测量孔中的任意两个,观察显示屏上数据的大小,找出三极管的集电极和发射极,交换位置后再测量一下,观察显示屏数值的大小,反复测量四次,对比观察。
以所测的数值最大的一次为准,就是三极管的电流放大系数卢,相对应插孔的电极即是三极管的集电极和发射极。
三极管的管型及管脚的判别是电子技术初学者的一项基本功,为了帮助读者迅速掌握测判方法,笔者总结出四句口诀:“三颠倒,找基极;PN结,定管型;顺箭头,偏转大;测不准,动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒,找基极大家知道,三极管是含有两个PN结的半导体器件。
根据两个PN 结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管,图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡,并选择R&TImes;100或R&TImes;1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见,红表笔所连接的是表内电池的负极,黑表笔则连接着表内电池的正极。

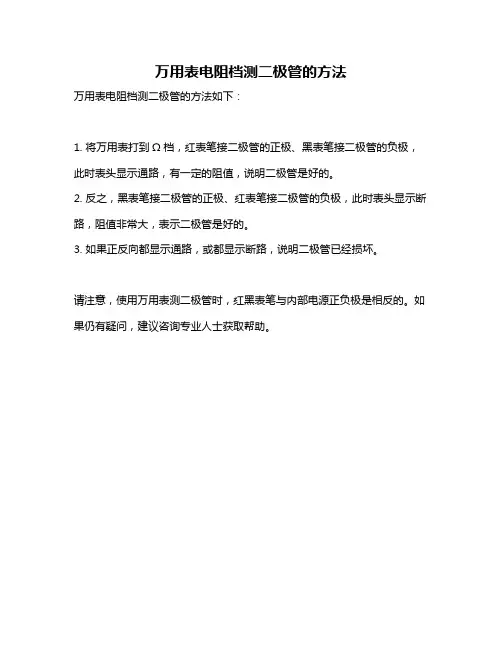

万用表电阻档测二极管的方法
万用表电阻档测二极管的方法如下:
1. 将万用表打到Ω档,红表笔接二极管的正极、黑表笔接二极管的负极,此时表头显示通路,有一定的阻值,说明二极管是好的。
2. 反之,黑表笔接二极管的正极、红表笔接二极管的负极,此时表头显示断路,阻值非常大,表示二极管是好的。
3. 如果正反向都显示通路,或都显示断路,说明二极管已经损坏。
请注意,使用万用表测二极管时,红黑表笔与内部电源正负极是相反的。
如果仍有疑问,建议咨询专业人士获取帮助。
