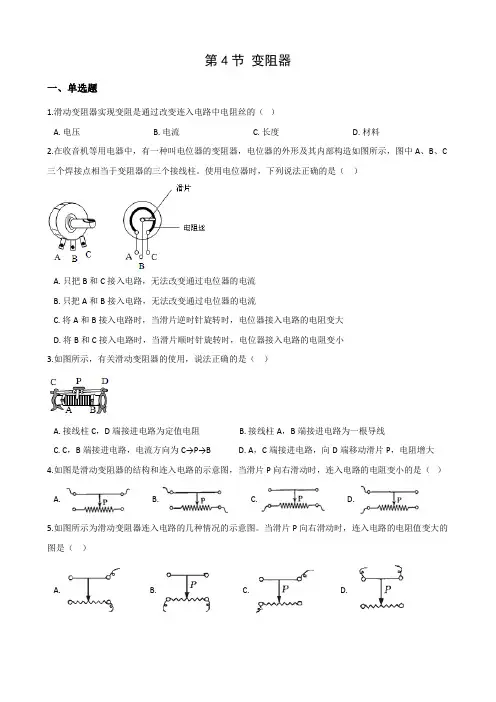

第4节变阻器一、单选题1.滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料2.在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大D. 将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小3.如图所示，有关滑动变阻器的使用，说法正确的是（）A. 接线柱C，D端接进电路为定值电阻B. 接线柱A，B端接进电路为一根导线C. C，B端接进电路，电流方向为C→P→BD. A，C端接进电路，向D端移动滑片P，电阻增大4.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A. B. C. D.5.如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A. B. C. D.6.小刚用右图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由10Ω更换为20Ω后，为了探究上述问题，他应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数7.如图，四种滑动变阻器接入电路的情形，滑片P向右移动连入电阻变小的是（）A. B.C. D.8.电位器是滑动变阻器的一种，它可以用来改变灯泡的亮度。

小琳买了一个电位器，如图所示，把它与灯泡连接起来，使滑动触头顺时针转动时灯泡变暗，下列说法正确的是（）A. 电位器与灯泡是并联的B. 连接的是A和C两个接线柱C. 连接的是A和B两个接线柱D. 滑动触头逆时针转动时，灯泡中电流变小9.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是（）A. M接A，N接DB. M接B，N接CC. M接A，N接BD. M接C，N接D10.如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A. P1移向左端，P2移向左端B. P1移向右端，P2移向右端C. P1移向左端，P2移向右端D. P1移向右端，P2移向左端11.滑动变阻器的铭牌上标有“20Ω1A”字样，下列说法正确的是（）A. 该滑动变阻器只能接入20Ω的电阻B. 该滑动变阻器电阻的变化范围是0~20ΩC. 允许通过该滑动变阻器的最小电流是1AD. 允许通过该滑动变阻器的电流只能是1A12.将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和BB. B和DC. A和CD. C和D13.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度．下列分析正确的是（）A. 若只将a、c接入电路，转动旋钮灯泡亮度改变C. 电位器调节灯泡亮度与滑动变阻器的原理相同D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度14.图中，用滑动变阻器来控制6伏小灯的亮暗。

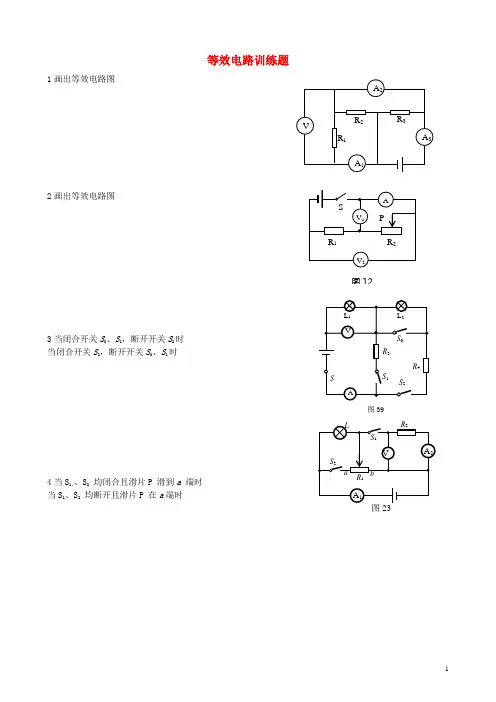

等效电路训练题1画出等效电路图2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时图12图395当闭合开关S1，断开开关S2和S3，当闭合开关S1、S2，断开S3时当闭合开关S3，断开S1、S2时6、1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时S，滑动变阻器的滑片P在最左端时7、合开关3S，滑片P移至最右端时只断开开关1S，滑片P在最右端时只闭合开关18滑动变阻器的滑片P置于中点M，且只闭合开关S1时；动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时；滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时图25 9滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。

11所示， 电源电压不变，电灯L 的电阻不变。

开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。

求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？ acb12如图17所示电路，电源电压保持不变。

当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。

已知电阻R 2=4Ω。

求：电阻R 1和电阻R 3的阻值。

13、19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1两端的电压1.2V 。

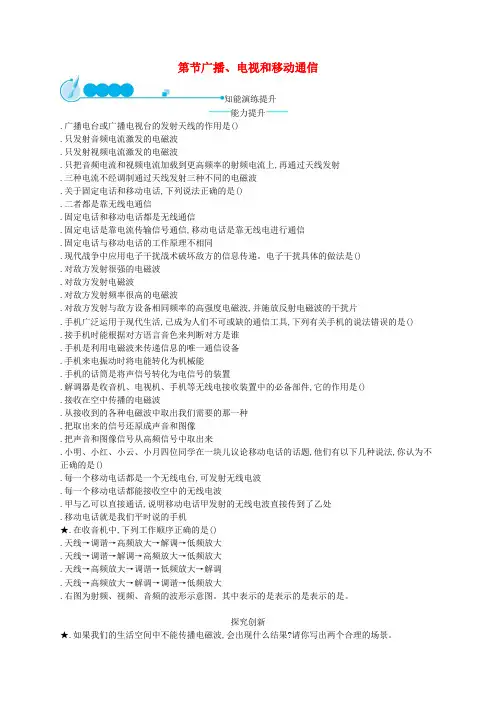

第节广播、电视和移动通信知能演练提升能力提升.广播电台或广播电视台的发射天线的作用是().只发射音频电流激发的电磁波.只发射视频电流激发的电磁波.只把音频电流和视频电流加载到更高频率的射频电流上,再通过天线发射.三种电流不经调制通过天线发射三种不同的电磁波.关于固定电话和移动电话,下列说法正确的是().二者都是靠无线电通信.固定电话和移动电话都是无线通信.固定电话是靠电流传输信号通信,移动电话是靠无线电进行通信.固定电话与移动电话的工作原理不相同.现代战争中应用电子干扰战术破坏敌方的信息传递。

电子干扰具体的做法是().对敌方发射很强的电磁波.对敌方发射电磁波.对敌方发射频率很高的电磁波.对敌方发射与敌方设备相同频率的高强度电磁波,并施放反射电磁波的干扰片.手机广泛运用于现代生活,已成为人们不可或缺的通信工具,下列有关手机的说法错误的是().接手机时能根据对方语言音色来判断对方是谁.手机是利用电磁波来传递信息的唯一通信设备.手机来电振动时将电能转化为机械能.手机的话筒是将声信号转化为电信号的装置.解调器是收音机、电视机、手机等无线电接收装置中的必备部件,它的作用是().接收在空中传播的电磁波.从接收到的各种电磁波中取出我们需要的那一种.把取出来的信号还原成声音和图像.把声音和图像信号从高频信号中取出来.小明、小红、小云、小月四位同学在一块儿议论移动电话的话题,他们有以下几种说法,你认为不正确的是().每一个移动电话都是一个无线电台,可发射无线电波.每一个移动电话都能接收空中的无线电波.甲与乙可以直接通话,说明移动电话甲发射的无线电波直接传到了乙处.移动电话就是我们平时说的手机★.在收音机中,下列工作顺序正确的是().天线→调谐→高频放大→解调→低频放大.天线→调谐→解调→高频放大→低频放大.天线→高频放大→调谐→低频放大→解调.天线→高频放大→解调→调谐→低频放大.右图为射频、视频、音频的波形示意图。

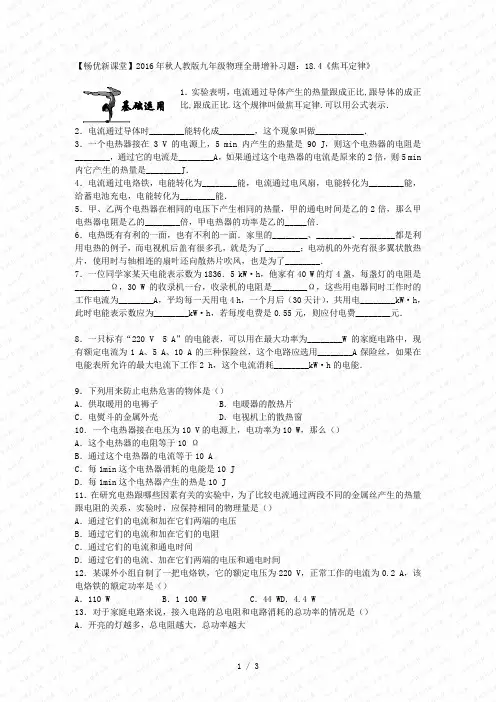

【畅优新课堂】2016年秋人教版九年级物理全册增补习题：18.4《焦耳定律》1．实验表明，电流通过导体产生的热量跟成正比,跟导体的成正基础运用比,跟成正比.这个规律叫做焦耳定律.可以用公式表示．矚慫润厲钐瘗睞枥庑赖賃軔。

2．电流通过导体时________能转化成________，这个现象叫做___________．3．一个电热器接在3 V的电源上，5 min内产生的热量是90 J，则这个电热器的电阻是________，通过它的电流是________A，如果通过这个电热器的电流是原来的2倍，则5 min 内它产生的热量是________J．聞創沟燴鐺險爱氇谴净祸測。

4．电流通过电烙铁，电能转化为________能，电流通过电风扇，电能转化为________能，给蓄电池充电，电能转化为________能．残骛楼諍锩瀨濟溆塹籟婭骒。

5．甲、乙两个电热器在相同的电压下产生相同的热量，甲的通电时间是乙的2倍，那么甲电热器电阻是乙的________倍，甲电热器的功率是乙的_____倍．酽锕极額閉镇桧猪訣锥顧荭。

6．电热既有有利的一面，也有不利的一面．家里的________、________、________都是利用电热的例子，而电视机后盖有很多孔，就是为了________；电动机的外壳有很多翼状散热片，使用时与轴相连的扇叶还向散热片吹风，也是为了________．彈贸摄尔霁毙攬砖卤庑诒尔。

7．一位同学家某天电能表示数为1836．5 kW·h，他家有40 W的灯4盏，每盏灯的电阻是________Ω，30 W的收录机一台，收录机的电阻是________Ω，这些用电器同时工作时的工作电流为________A，平均每一天用电4 h，一个月后（30天计），共用电________kW·h，此时电能表示数应为________kW·h，若每度电费是0.55元，则应付电费________元．謀荞抟箧飆鐸怼类蒋薔點鉍。

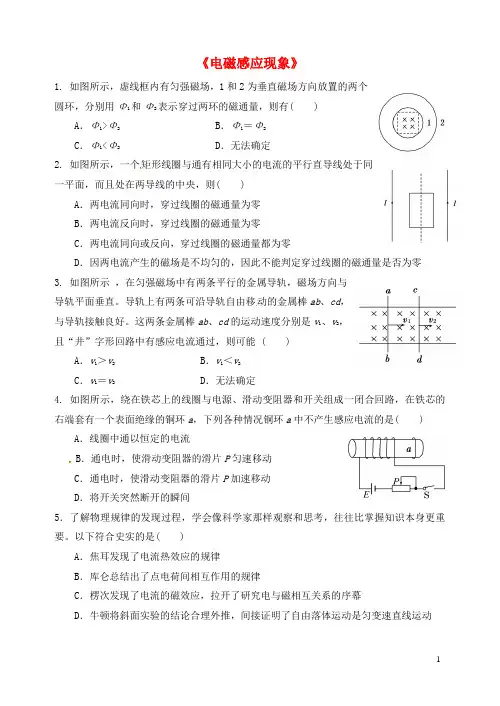

《电磁感应现象》1. 如图所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有( )A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法确定2. 如图所示，一个矩形线圈与通有相同大小的电流的平行直导线处于同一平面，而且处在两导线的中央，则( )A．两电流同向时，穿过线圈的磁通量为零B．两电流反向时，穿过线圈的磁通量为零C．两电流同向或反向，穿过线圈的磁通量都为零D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零3. 如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。

导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好。

这两条金属棒ab、cd的运动速度分别是v1、v2，且“井”字形回路中有感应电流通过，则可能 ( )A．v1＞v2 B．v1＜v2C．v1＝v2 D．无法确定4. 如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成一闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况铜环a中不产生感应电流的是( ) A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P匀速移动C．通电时，使滑动变阻器的滑片P加速移动D．将开关突然断开的瞬间5．了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。

以下符合史实的是( )A．焦耳发现了电流热效应的规律B．库仑总结出了点电荷间相互作用的规律C．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕D．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动《电磁感应现象》1. 如图所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有( )A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法确定2. 如图所示，一个矩形线圈与通有相同大小的电流的平行直导线处于同一平面，而且处在两导线的中央，则( )A．两电流同向时，穿过线圈的磁通量为零B．两电流反向时，穿过线圈的磁通量为零C．两电流同向或反向，穿过线圈的磁通量都为零D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零3. 如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。

袃九年级全一册羀第十三章内能蚇§ 1分子热运动1、2、莅把分子看成球形，紧密平铺组成一个单层分子的正方形，边长Lem，分子的直径约为d x 1O「10m，该正方形中约有_________________ 个分子，每个分子占有的面积是_________________ m2。

3、4、蚂下列不属于扩散带来的危害的是（）。

肀A .花香四溢肇B.腌咸菜腿C .加油站的汽油扩散到空气蒁D .空气清新剂的使用膀3 .向两杯质量相同的冷水和热水中分别放入相同的糖块，过一会，____________ 杯中的更甜。

说明扩散块慢与________________________ 有关。

5、6、葿把干净玻璃板吊在弹簧测力计下面，读出测力计示数。

使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。

弹簧测力计示数________________ 玻璃板的重力，产生此现象的原因是______________________ 。

7、8、薅莈§ 2、内能1、2、螄分析以下过程内能和机械能的变化。

肂（1）云中形成的冰粒在下落中，温度渐渐升高变成雨滴。

内能______________ ;机械能__________膈（2）火箭向上发射过程中，火箭外壳和大气摩擦后温度越来越高。

内能_______ ;机械能_肇（3）子弹击中一块木板，温度升高。

内能____________ ;机械能_________ 。

袄（1 ）冰粒的内能增大，机械能减小；（2）火箭的内能增大，机械能增大；（3 ）子弹的内能减小，机械能减小。

蒃2、用物体内能改变的方式说明“炙手可热”和“钻木取火”的含义。

袀“炙手可热”是指利用热传递使手内能增加，温度升高；“砖木取火”是指克服摩擦力做功即对木头做功，使木头的内能增加。

祎3、生活中有时通过加强热传递直接利用内能，有时又通过阻碍热传递防止内能转移。

请你各举两个实例。

羃冬天利用电热毯在睡觉时取暖及爆炒菜时将火开得很大等都是通过加强热传递直接利用内能；利用暖水壶来装开水及为了防止液化气钢瓶爆炸，不能将其放在烈日下暴晒是通过阻碍热传递防止内能转移。

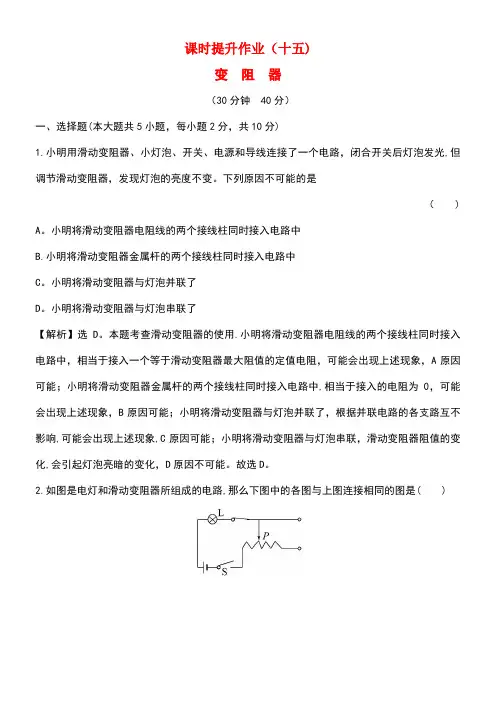

课时提升作业（十五)变阻器（30分钟40分）一、选择题(本大题共5小题，每小题2分，共10分)1.小明用滑动变阻器、小灯泡、开关、电源和导线连接了一个电路，闭合开关后灯泡发光,但调节滑动变阻器，发现灯泡的亮度不变。

下列原因不可能的是（) A。

小明将滑动变阻器电阻线的两个接线柱同时接入电路中B.小明将滑动变阻器金属杆的两个接线柱同时接入电路中C。

小明将滑动变阻器与灯泡并联了D。

小明将滑动变阻器与灯泡串联了【解析】选D。

本题考查滑动变阻器的使用.小明将滑动变阻器电阻线的两个接线柱同时接入电路中，相当于接入一个等于滑动变阻器最大阻值的定值电阻，可能会出现上述现象，A原因可能；小明将滑动变阻器金属杆的两个接线柱同时接入电路中,相当于接入的电阻为0，可能会出现上述现象，B原因可能；小明将滑动变阻器与灯泡并联了，根据并联电路的各支路互不影响,可能会出现上述现象,C原因可能；小明将滑动变阻器与灯泡串联，滑动变阻器阻值的变化,会引起灯泡亮暗的变化，D原因不可能。

故选D。

2.如图是电灯和滑动变阻器所组成的电路,那么下图中的各图与上图连接相同的图是( )【解析】选D。

本题考查含有滑动变阻器的电路图的画法.如题图，灯泡和滑动变阻器串联在电路中,滑动变阻器接入左半段且电流先经过滑片，又流过左半段电阻。

开关串联在电路中。

A项滑动变阻器有三个接线柱接入电路，电流先流经电阻，又流过滑片P；B、C项接入了右半段电阻；D项接入了左半段，且电流由P→左半段,故选D。

3。

如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是（)A。

烧坏灯泡和电流表B。

烧坏灯泡和电源C.烧坏电流表和电压表D。

烧坏电流表和电源【解析】选D。

本题考查了滑动变阻器使用的注意事项。

当滑动变阻器的滑片移至最下端时，电源两极不经用电器形成直接连通的电路，故形成电源短路，将烧坏电流表和电源。

4.如图为小王同学设计的高速公路收费站计重秤的原理图。

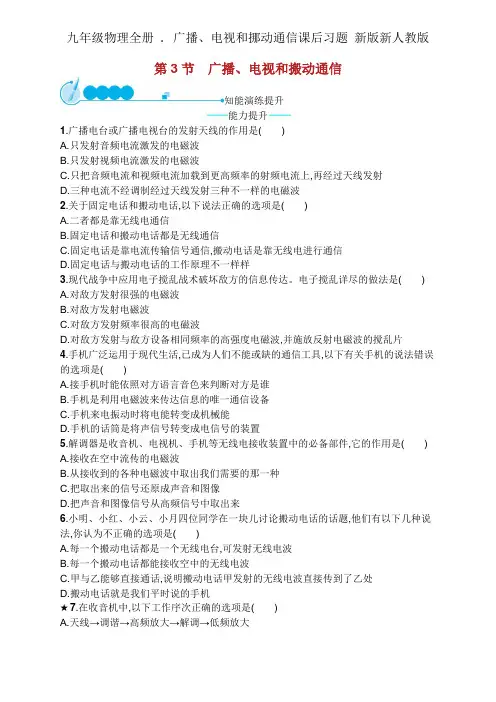

第3节广播、电视和搬动通信知能演练提升能力提升1.广播电台或广播电视台的发射天线的作用是()A.只发射音频电流激发的电磁波B.只发射视频电流激发的电磁波C.只把音频电流和视频电流加载到更高频率的射频电流上,再经过天线发射D.三种电流不经调制经过天线发射三种不一样的电磁波2.关于固定电话和搬动电话,以下说法正确的选项是()A.二者都是靠无线电通信B.固定电话和搬动电话都是无线通信C.固定电话是靠电流传输信号通信,搬动电话是靠无线电进行通信D.固定电话与搬动电话的工作原理不一样样3.现代战争中应用电子搅乱战术破坏敌方的信息传达。

电子搅乱详尽的做法是()A.对敌方发射很强的电磁波B.对敌方发射电磁波C.对敌方发射频率很高的电磁波D.对敌方发射与敌方设备相同频率的高强度电磁波,并施放反射电磁波的搅乱片4.手机广泛运用于现代生活,已成为人们不能或缺的通信工具,以下有关手机的说法错误的选项是()A.接手机时能依照对方语言音色来判断对方是谁B.手机是利用电磁波来传达信息的唯一通信设备C.手机来电振动时将电能转变成机械能D.手机的话筒是将声信号转变成电信号的装置5.解调器是收音机、电视机、手机等无线电接收装置中的必备部件,它的作用是()A.接收在空中流传的电磁波B.从接收到的各种电磁波中取出我们需要的那一种C.把取出来的信号还原成声音和图像D.把声音和图像信号从高频信号中取出来6.小明、小红、小云、小月四位同学在一块儿讨论搬动电话的话题,他们有以下几种说法,你认为不正确的选项是()A.每一个搬动电话都是一个无线电台,可发射无线电波B.每一个搬动电话都能接收空中的无线电波C.甲与乙能够直接通话,说明搬动电话甲发射的无线电波直接传到了乙处D.搬动电话就是我们平时说的手机★7.在收音机中,以下工作序次正确的选项是()A.天线→调谐→高频放大→解调→低频放大B.天线→调谐→解调→高频放大→低频放大C.天线→高频放大→调谐→低频放大→解调D.天线→高频放大→解调→调谐→低频放大8.右图为射频、视频、音频的波形表示图。

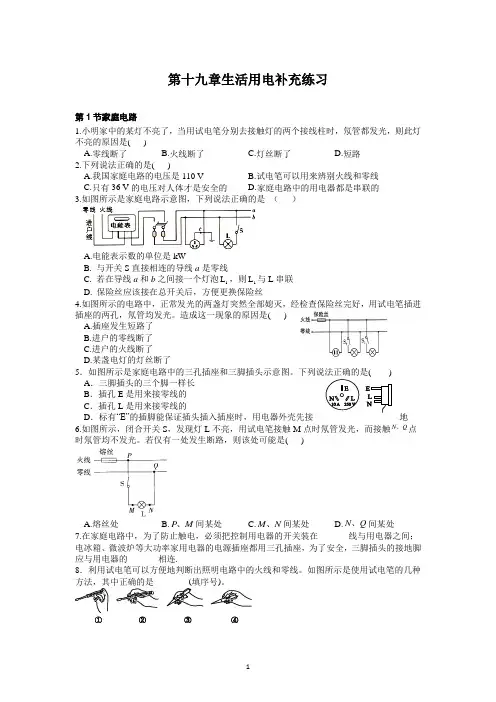

第十九章生活用电补充练习第1节家庭电路1.小明家中的某灯不亮了，当用试电笔分别去接触灯的两个接线柱时，氖管都发光，则此灯不亮的原因是( )A.零线断了B.火线断了C.灯丝断了D.短路2.下列说法正确的是( )A.我国家庭电路的电压是110 VB.试电笔可以用来辨别火线和零线C.只有36 V 的电压对人体才是安全的D.家庭电路中的用电器都是串联的3.如图所示是家庭电路示意图，下列说法正确的是 （ ）A.电能表示数的单位是kWB. 与开关S 直接相连的导线a 是零线C. 若在导线a 和b 之间接一个灯泡1L ，则1L 与L 串联D. 保险丝应该接在总开关后，方便更换保险丝4.如图所示的电路中，正常发光的两盏灯突然全部媳灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。

造成这一现象的原因是( )A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了5．如图所示是家庭电路中的三孔插座和三脚插头示意图。

下列说法正确的是( )A ．三脚插头的三个脚一样长B ．插孔E 是用来接零线的C ．插孔L 是用来接零线的D ．标有“E”的插脚能保证插头插入插座时，用电器外壳先接地6.如图所示，闭合开关S ，发现灯L 不亮，用试电笔接触M 点时氖管发光，而接触N Q 、点时氖管均不发光。

若仅有一处发生断路，则该处可能是( )A.熔丝处B.P M 、间某处C.M N 、间某处D.N Q 、间某处7.在家庭电路中，为了防止触电，必须把控制用电器的开关装在_______线与用电器之间；电冰箱、微波炉等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的_______相连.8．利用试电笔可以方便地判断出照明电路中的火线和零线。

如图所示是使用试电笔的几种方法，其中正确的是________(填序号)。

第2节家庭电路中电流过大的原因1．在多用插座(俗称接线板)上临时接入多个大功率的家用电器后，插座上的电线明显发热，这是因为(不考虑温度对电阻的影响)()A．通过电线的电流增大B．电线的电阻增大C．家庭电路的电源电压显著升高D．电线的发热功率变小2．图是常用的带有多个插孔的插排。

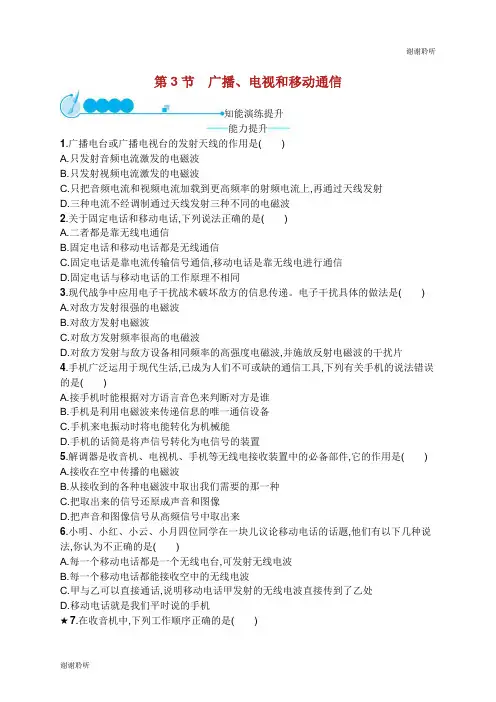

第3节广播、电视和移动通信知能演练提升能力提升1.广播电台或广播电视台的发射天线的作用是()A.只发射音频电流激发的电磁波B.只发射视频电流激发的电磁波C.只把音频电流和视频电流加载到更高频率的射频电流上,再通过天线发射D.三种电流不经调制通过天线发射三种不同的电磁波2.关于固定电话和移动电话,下列说法正确的是()A.二者都是靠无线电通信B.固定电话和移动电话都是无线通信C.固定电话是靠电流传输信号通信,移动电话是靠无线电进行通信D.固定电话与移动电话的工作原理不相同3.现代战争中应用电子干扰战术破坏敌方的信息传递。

电子干扰具体的做法是()A.对敌方发射很强的电磁波B.对敌方发射电磁波C.对敌方发射频率很高的电磁波D.对敌方发射与敌方设备相同频率的高强度电磁波,并施放反射电磁波的干扰片4.手机广泛运用于现代生活,已成为人们不可或缺的通信工具,下列有关手机的说法错误的是()A.接手机时能根据对方语言音色来判断对方是谁B.手机是利用电磁波来传递信息的唯一通信设备C.手机来电振动时将电能转化为机械能D.手机的话筒是将声信号转化为电信号的装置5.解调器是收音机、电视机、手机等无线电接收装置中的必备部件,它的作用是()A.接收在空中传播的电磁波B.从接收到的各种电磁波中取出我们需要的那一种C.把取出来的信号还原成声音和图像D.把声音和图像信号从高频信号中取出来6.小明、小红、小云、小月四位同学在一块儿议论移动电话的话题,他们有以下几种说法,你认为不正确的是()A.每一个移动电话都是一个无线电台,可发射无线电波B.每一个移动电话都能接收空中的无线电波C.甲与乙可以直接通话,说明移动电话甲发射的无线电波直接传到了乙处D.移动电话就是我们平时说的手机★7.在收音机中,下列工作顺序正确的是()A.天线→调谐→高频放大→解调→低频放大B.天线→调谐→解调→高频放大→低频放大C.天线→高频放大→调谐→低频放大→解调D.天线→高频放大→解调→调谐→低频放大8.右图为射频、视频、音频的波形示意图。

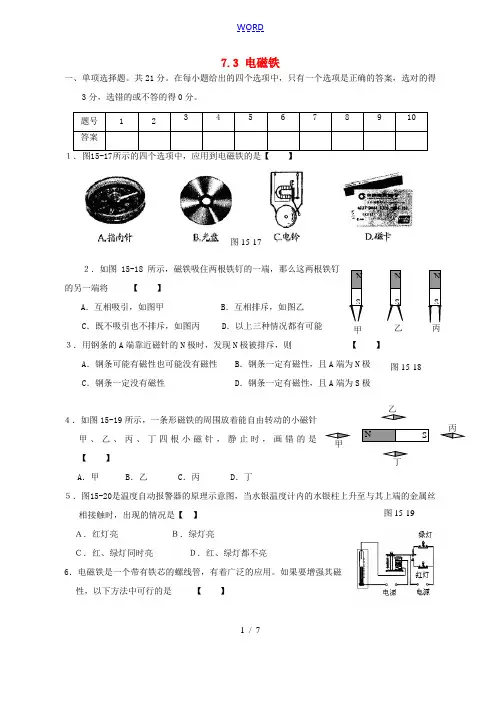

1 / 77.3 电磁铁一、单项选择题。

共21分。

在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。

２．如图15-18所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将 【 】A ．互相吸引，如图甲B ．互相排斥，如图乙C ．既不吸引也不排斥，如图丙D ．以上三种情况都有可能３．用钢条的A 端靠近磁针的N 极时，发现N 极被排斥，则 【 】A ．钢条可能有磁性也可能没有磁性B ．钢条一定有磁性，且A 端为N 极C ．钢条一定没有磁性D ．钢条一定有磁性，且A 端为S 极４．如图15-19所示，一条形磁铁的周围放着能自由转动的小磁针甲、乙、丙、丁四根小磁针，静止时，画错的是【 】A ．甲B ．乙C ．丙D ．丁５．图15-20是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是【 】 Ａ．红灯亮 Ｂ．绿灯亮Ｃ．红、绿灯同时亮 Ｄ．红、绿灯都不亮6．电磁铁是一个带有铁芯的螺线管，有着广泛的应用。

如果要增强其磁性，以下方法中可行的是 【 】题号 1 2 3 4 5 6 7 8 9 10 答案N S NS NS 甲乙图15-17NS图15-18图15-192 / 7A ．减小线圈的匝数B ．增大线圈中的电流C ．改变线圈中的电流方向D ．减小线圈两端的电压 7．如图15-21所示，A 是悬挂在弹簧下的铁块，B 是螺线管的铁芯，S 是转换开关（S 接1时连入电路的线圈匝数多，S 接2时连入电路的线圈匝数少）,P 是滑动变阻器的滑片。

要使弹簧的长度变长．．．．，可采取的办法是 【 】P 的位置，S 由1改接到2B. S 接1不变，将滑片P 向右滑C. S 接1不变，将滑片P 向左滑D. S 接1不变，滑片P 的位置不变，将铁芯B 抽出二、多项选择题。

共12分。

在每小题给出的四个选项中，有两个或两个以上的选项是正确的答案，选对的得4分，选对但不全的得2分，有选错或不答的得0分。

第十三章内能13.1分子热运动1.D2.B3. 大引4. 不同物质间发生了扩散现象分子不停地做无规则运动5.答：只闻到香味，是因为豆浆的分子在做无规则运动；看不清豆浆是因为豆浆机内的水蒸气遇到冷的镜片液化成小水滴附着在镜片上．13.2内能1.A2.C．3.飞出去内盒盖机械5. 延展性减小热传递解析：（1）干将造剑主要是利用了金属具有良好的延展性．（2）炽热的金属剑迅速与冷水接触，金属剑和冷水之间存在温度差，两者之间发生热传递，金属剑放出热量，温度降低，冷水吸收热量，温度升高．金属剑的温度降低，内能减小．6. 增加热传递黑色物体比白色物体吸热本领强13.3比热容1.D2.D．3. 凝固放热比热容大4. （1）牛奶少（2）A5. 修建人工湖和内河增加城市水的储蓄量，是因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节周围环境的气温．第十三章内能1.C2.B3.C4. 扩散蒸发（汽化）升华5. 答：乙同学的看法比较合理．傍晚，水和干泥土放出热量，温度降低，在相同情况下，由于水的比热容较大，根据Q=cmΔt，水的温度变化比较小，温度比较高，陆地温度比较低，所以到岸上散步更凉爽．第十四章内能的利用14.1 热机1.C2.D3.C4. 内做功提高热机效率（节能、环保）5. 盒盖被弹飞，塑料盒口有白雾出现做功内机械14.2 热机的效率1.D2.C3. 热值10004. 内机械25%5. 1.26×105太阳 1.4×102714.3 能量的转化和守恒1. 保持不变方向性2. 内电3. B第十四章内能的利用1.C2.C3.A4.D5. 内比热容做功第十五章电流和电路15.1两种电荷1.C2.D3. B4. B5. 正失去金属箔片带上同种电荷，同种电荷相互排斥负（2）带正电的玻璃棒接触不带电的验电器时，电荷通过验电器的金属球传给金属杆再传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．（3）如果将另一带电小球与验电器金属球接触，发现金属箔片闭合，是因为这个带电小球上的负电荷与验电器上的正电荷发生了中和现象．6.（1）摩擦起电（2）同种电荷互相排斥（3）人体导电（4）拖鞋绝缘等等15.2 电流和电路1.A2.D3.B4.大地云层5.开关插头处短路6. 冷热15.3 串联和并联1.B2.D3.C4. 并联开关15.5 串、并联电路中的电流规律1.C2.B3.A4.0.155. 0.36 0.18第十五章电流和电路1.D2.A3.B4. 0.6 A5. （1）灯泡L1不发光，L2发光（2）L1被短路，电流表A1的接线柱接反了6.S1闭合，S2断开S1闭合，S2也闭合第十六章电压电阻16.1 电压1. A2. B3. B4. 3 电荷5. 3 2.516.2 串、并联电路中电压的规律1. B2.B3.D4. 4 1.5 2.55.（1）如图所示（2）1.2 1.8因为串联电路两端的电压等于各部分电压之和，所以电源电压等于L1两端的电压与L2两端的电压之和，故关系式为U1=U2+U3=6 V+4 V=10 V．16.3 电阻1. C2.B3.C4. 电阻26 Ω5. 粗减小16.4 变阻器1.C2.B3.A4. 滑动变阻器长度5. 弹性滑动变阻器第十六章电压电阻1.A2. A3. AC4. 电压表5.滑动变阻器亮暗第十七章欧姆定律17.1电流与电压和电阻的关系1.D2.（1）1 （2）调节定值电阻两端的电压（3）B3.C4. 15 3017.2 欧姆定律1.B2. B3.（1）保护电路（2）变大（3）0.4．17.3 电阻的测量1.B2.D3.BD4. 1 55. （1）电流表的正、负接线柱接反了（2）缺少滑动变阻器17.4 欧姆定律在串、并联电路中的应用1.A2.B3. 10 0.6 3.334. 10 2.5第十七章欧姆定律1.A2.C3. 变大变亮4. 60 12 40第十八章电功率18.1 电能电功1.B2.C3. 0.14. （1）10 （2）0.25. 20 218.2 电功率1.B2.A3.A4. A5. 暗小18.3 测量小灯泡的电功率1.C2. C3.（1）断开（2）0.1 （3）电源电压小于灯泡的额定电压4. （1）如图所示（2）最右18.4 焦耳定律1.A2.D3. 1：2 电压表的指针反向偏转4.电流热量5.（1）温度相等（2）C （3）串大（4）多第十八章电功率1. A2. C3.C4. 越多越小5. （1）从接通电源到指示灯熄灭需要7700 s；（2）热水器的效率约为85.6%．第十九章生活用电19.1家庭电路1．近年来，LED灯因其节能而备受人们青睐，小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入家庭照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（）A．单只LED灯工作电压是220 V B．LED灯主要是将电能转化为内能C．电源适配器是将交流电转变为直流电D．灯带中一只LED灯开路后其他灯还亮2．春节前，小茜家新购住房装修完毕，家中部分电路如图所示。

第三节广播、电视和移动通信同步辅导练习1．电视用__________传递图像信号和声音信号．图像信号的发射和接收的过程是：摄像机把图像变成电信号，发射机把电信号加载到________上，通过发射天线发射到空中．电视机的_________把这样的高频信号接收下来，通过电视机把图像信号取出并放大，由显像管把它还原成图像．2．手持移动电话跟其他电话机的通话靠________转接，移动电话机不是用导线中的电流来传递声音信息，而是由空间的_________来传递声音信息．移动电话机即是无线电波的_______台，又是无线电波的__________台．3．（05安徽芜湖）电视机换台时，实际上是在改变（）A.电视台的发射频率B.电视机的接收频率C.电视台发射的电磁波的波速D.电视机接收的电磁波的波速4．（绵阳市2006年）电视信号包含图像信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是（）A、声音信号是加载在电流上的，图像信号是加载在电磁波上的B、图像信号是加载在电流上的，声音信号是加载在电磁波上的C、声音信号和图像信号都是加载在电流上的D、声音信号和图像信号都是加载在电磁波上的5．（济宁市2006）下列说法不正确．．．的是 ( )A. 声、光和电磁波都能够传递信息B．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的C．微波炉是利用电磁波来加热食品的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波，波长越短6．（贵阳市2006年）下列关于移动电话的说法中，错误．．的是（）A、移动电话既能接收电磁波，也能发射电磁波B、移动电话发射功率非常大，其天线的灵敏度很高C、移动电话与其他用户通话需基地台转接D、移动电话用微波信号与电话网络联系7．中央电视台第四套节目的图像频率为77.25MHz，伴音的频率为83.75MHz，试求节目图像频率信号和伴音频率信号的波长。

15.3串联和并联➢知识梳理➢同步练习一、单选题1.小致设计了一款电动玩具警车。

只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。

以下设计符合要求的是（）A. B. C. D.2.临沂是“中国物流之都”，仓储管理尤为重要。

某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。

下列四种设计，最佳的是（）A. B. C. D.3.某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）A. B.C. D.4.“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。

电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。

图中符合要求的电路是（）A. B. C. D.5.小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。

下列设计的电路符合要求的是（）A. B.C. D.6.如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（）A. B. C. D.7.如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

该平衡车电路部分安装有两个开关——电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。

开关S1未闭合，即使骑行者站立于路板上，电动机也无法启动。

图中的电路设计符合上述要求的是（）A. B.C. D.8.《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器，如图所示，其原理是：任意位选手技下抢答键时显示屏亮灯（红灯或绿灯）同时扬声器发出声音。

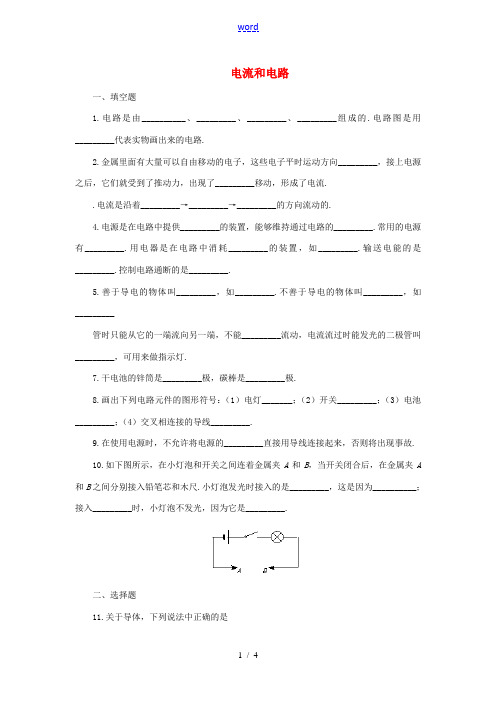

电流和电路一、填空题1.电路是由__________、_________、_________、_________组成的.电路图是用_________代表实物画出来的电路.2.金属里面有大量可以自由移动的电子，这些电子平时运动方向_________，接上电源之后，它们就受到了推动力，出现了_________移动，形成了电流..电流是沿着_________→_________→_________的方向流动的.4.电源是在电路中提供_________的装置，能够维持通过电路的_________.常用的电源有_________.用电器是在电路中消耗_________的装置，如_________.输送电能的是_________.控制电路通断的是_________.5.善于导电的物体叫_________，如_________.不善于导电的物体叫_________，如_________管时只能从它的一端流向另一端，不能_________流动，电流流过时能发光的二极管叫_________，可用来做指示灯.7.干电池的锌筒是_________极，碳棒是_________极.8.画出下列电路元件的图形符号：（1）电灯_______；（2）开关_________；（3）电池_________；（4）交叉相连接的导线_________.9.在使用电源时，不允许将电源的_________直接用导线连接起来，否则将出现事故.10.如下图所示，在小灯泡和开关之间连着金属夹A和B，当开关闭合后，在金属夹A 和B之间分别接入铅笔芯和木尺.小灯泡发光时接入的是_________，这是因为__________；接入_________时，小灯泡不发光，因为它是_________.二、选择题11.关于导体，下列说法中正确的是A.内部有大量可以自由移动的电子，所以能导电B.内部有大量的电子，所以能导电C.内部一定有大量可以自由移动的电荷，所以能导电一定有大量的正负离子，所以能导电13.关于电源和电流，下列说法中正确的是A.电流是由大量电荷的无规则运动形成的B.电源外部，电流是从电源的正极流向负极电路中只要有电源，就一定会有电流14.关于绝缘体，下列说法中正确的是A.绝缘体在任何情况下都是不导电的B.因为绝缘体内没有电荷，所以绝缘体不容易导电没有电子，所以绝缘体不容易导电三、作图题15.将下图中给出的元件用导线按要求连接起来，标出电流流动的方向.（1）用开关控制灯泡（2）用开关控制电动机和发光二极管16.玉刚同学想检查一根旧导线是否折断，他手中只有一节电池、一个小灯泡和一段好的导线，请你帮他想想办法.（画出电路图）参考答案：1.电源，开关，导线，用电器，符号2.杂乱无章，定向3.闭合，电源正极，用电器，电源负极4.能源，电流，干电池、蓄电池，电能，灯泡，导线，开关5.导体，金属，绝缘体，橡胶6.反向，发光二极管7.负，正8.（略）10.铅笔芯，铅笔芯是导体，木尺，绝缘体（1）用开关控制灯泡（2）用开关控制电动机和发光二极管16.电路连接如下图所示，如果灯亮则旧导线未折断，如果灯不亮则旧导线折断。
