AUTO_CAD三维转二维详细方法

AU TOCAD软件中三维实体转化二维工程图技巧叶海见(浙江工业职业技术学院,浙江绍兴312000)摘　要:在AU TOCAD软件中由三维实体模型生成二维工程图常用方法大多是在图样空间完成,用起来很不方便,且相关操作指导介绍过于简单,使用者难以真正掌握。

本文探索出一种新的方法,首先在图样空间设置好需要的视图,设置图形操作,接下来在模型空间里操作,利用关闭相应图层操作和移动命令把各视图分离,再把有关视图在空间位置进行旋转对正,最后得到符合投影规律的视图。

本文为广大AutoCAD用户提供了一套完整的三维实体转化二维工程图的方法,可以提高AutoCAD三维设计的效率。

关键词:图样空间;模型空间;图层隐藏;移动旋转中图分类号:TB237 文献标志码:BSkill at T ranslation of3D Solid Model into2D E ngineering Dra wing in AutoCAD Softw areYE Haijian(Zhejiang Industry Polytechnic College,Shaoxing312000,China)Abstract:The usual method for the translation of3D solid model into2D engineering drawing is achieved under paper space in AutoCAD.Because the translation is very inconvenient and the introduction of operation guidance is simple,so it is difficult for the user to mastery.For these reasons,a new method is brought out in this paper.First of all,necessary views are set up in the paper space,and then graphics operations are set up.Next operation is in the model space,all the views are separated by the command of close layer and move,and after that the positions of the views are rotated and justified.Finally the views that fill the projection law are received.In this paper,a new method for the translation of3D solid model into2D engineering drawing is brought out to the users of AutoCAD,and this method can increase the3D design efficiency.K ey w ords:Paper space,Model space,Layer hidden,Move rotate “有了实体,能不能自动生成二维平面图形”?在教授AU TOCAD软件的三维实体造型时,许多人经常会问。

三维实体生成二维视图福建省林业职业技术学院谢金生摘要：本文通过实例论述在AutoCAD中将三维实体生成二维视图的方法和特点，着重阐述生成符合机械图投影关系的基本视图、向视图和剖视图中所使用的命令、方法、步骤及注意事项。

关键词：AutoCAD 三维实体二维视图生成方法注意事项引言：由于三维设计特有的优越性，故越来越受到人们的重视，在发达地区，已经CAD/CAM一体化，三维设计直接用于加工。

然而，目前我国机械行业大部分企业技术落后、设备老化、数控机床数量少，仍然用二维图样指导生产，并且，这种局面要持续较长的时间。

因此，充分利用AutoCAD三维建模的优势，在产品或零件的设计中，通过实体建模，再由三维模型生成二维工程视图，对减少绘图的工作量、提高绘图的速度与精度、避免二维绘图中可能出现的各种错误，有其重要的意义。

一、在模型空间中设置平铺视区打开AutoCAD软件，首先进入模型空间，在模型空间中可以绘制三维实体。

如图（1）就是在模型空间中绘制的支座零件的三维实体。

但由于三维实体的不透明性——前面遮挡后面，从一个角度只能看到其中的部分。

要想看到三维实体的各部分，就要从不同的角度对其进行观察，为便于观察，可以把屏幕上的绘图区设置成多个视区。

在AutoCAD2000的模型空间中点击菜单栏中的视图\视口\新建视口或在命令行中键入Vports命令，可把绘图工作区设置为多个视区（这种视区称为平铺视区（TiledViewport）。

并可为各视区设置为不同的观察视点。

如图（2）所示，为便于观察零件的具体形状，模型空间设置了4个平铺视区，并将各视区的视点分别设置为主视图、俯视图、左视图和透视图。

显然平铺视区方便了三维实体观察，可以生成二维视图。

然而得不到打印输出的支持，只能打印输出激活的平铺视区（被激活的视区显示粗边框，如图（2）中的透视图。

），不能打印未激活的平铺视区。

另外，由图（2）还可知，在模型空间中的不同视区上标注的尺寸、注释的文字，将随观察角度的变化而倾斜，有时模糊不清，甚至变为一条线。

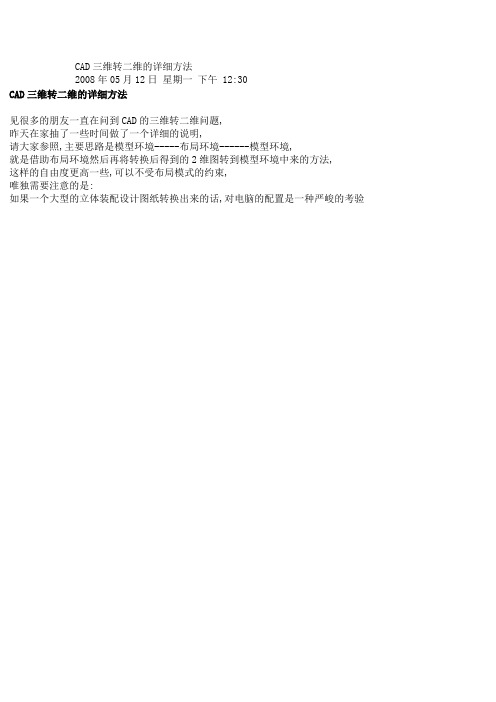

CAD三维转二维的详细方法2008年05月12日星期一下午 12:30CAD三维转二维的详细方法见很多的朋友一直在问到CAD的三维转二维问题,昨天在家抽了一些时间做了一个详细的说明,请大家参照,主要思路是模型环境-----布局环境------模型环境,就是借助布局环境然后再将转换后得到的2维图转到模型环境中来的方法,这样的自由度更高一些,可以不受布局模式的约束,唯独需要注意的是:如果一个大型的立体装配设计图纸转换出来的话,对电脑的配置是一种严峻的考验2006-再见下图的所示附件 2006-7-17 08:29 01-03.jpg (50.16 KB)类别：Autocad | 添加到搜藏 | 浏览(516) | 评论(6)上一篇：8种黑客工具介绍及防御下一篇：可能改变一生的电影！最近读者：登录后，您就出现在这里。

bhl2008q shuaixf99sailor219网友评论：1 网友:张伟彬2008年05月15日星期四下午 04:35 好人哪，万分感谢2 网友:袁世凯2008年05月16日星期五下午 09:36 感谢你给我上了一课3 网友:四叶草和咖哩2008年05月29日星期四下午 01:01 谢谢..本人为此都快想破头了..4四叶草和咖哩2008年05月29日星期四下午 05:04你可以将上面的继续吗?我在想你把每一个投影都复制到另一个新建的图形文件,如果我想在一张纸上打印三视图该怎么办呢?我用你的方法做,出现这样一个问题:我在将主视图(第三角画法)的投影图复制到新文件中时,只显示一条直线.你可以加我吗?994251651,请教CAD.cad三维转二维的方法在CAD中把你做好的三维图用三维旋转,放好角度.然后到布局里面去,输入这个命令MSPACE然后再输入这个命令solprof选中你的图纸.然后敲回车,再输入Y 敲回车,连续三次.然后回到模型空间.关闭第一第二两个图层,就是你想要的二维图了.把它挪开,然后把关闭的图层打开.再删掉,这个二维图呢,是一体的,你要改动的时候要炸开.输入explode敲回车,选择转好的图,再敲回车OK!mspace 的意思AutoCAD 在模型空间或图纸空间中工作。

CAD中如何将三维图形转化为二维工程图？
AutoCAD中如何将三维图形转化为二维工程图，要求几种视图在一个图纸内?方法可能很多人都懂，但是小编还是讲解一下吧!
CAD中将三维图形转化为二维工程图的方法
首先把工作环境(workspace)切换到3D建模模式。

然后选在基点图标里的从模型空间, 或者输入命令viewbase选择M。

然后根据命令的提示，选择所要生成视图的模型，选择模型所要去的布局(Layout)，就会到相应的布局页面。

点击确定前视图，俯视图，左视图和轴测图的位置，然后回车。

就可以看到自动生成好了三视图。

AutoCAD中3D转2D的方法
1.将以绘制好的三维视图切换成自己所需要的视图方向（如图所示）
2.在命令行输入“flatshot”命令，然后敲击空格或是回车键，就会
出下面对话框
3.按图示选择自己所需要的线性及颜色，“显示”里面最好区分一下
颜色，以便后面删除不需要的线，然后点击“创建”，命令行会提示指定插入点，此时鼠标在绘图区域得空白处点击一下即可；然后命令行会提示“输入X比例因子，指定对角点，或[角点
(C)/XYZ(XYZ)]”,此时键盘敲击空格或回车即可，接着命令行会提示
“输入Y比例因子或<使用X比例因子>，此时继续敲击空格或回车键，命令行会提示“指定旋转角度”，此时继续敲击空格或是回车即可完成转换。

此时绘图区域中就会出现如下图形
注：若是没有看到图中所示图形，用户此时只需双击鼠标中间即可
4.接着将转化完成的图形选中后输入快捷键“X”即可完成分解，分
解后删除图示中绿色线性就完成了转换，见下图
以上是本人实践后自创的，如有不妥之处还望大家指正，谢谢！
2012年4月18日。

CAD三维图形转换成二维图纸方法很多图形用三维画起来简单很多,要是三维做好了,再转换成二维图形以做实用性资料,那要方便快捷很多.现简单说一下CAD三维立体图(用命令,非任何插件)转换成二维三视图方法.1、打开文件打开文件，随便打开一个三维图形,要完整的实体（solid），而不是网格物体或面物体。

如按好的习惯，应该是用实际比例画在模型空间中，并把实体改成着色模式。

2、转到布局中，删除系统自动生成的视口。

3、新建一个层，命名为“视口”，将其设置为不可打印，并设置为当前层。

建自己的视口，运行“视图→视口→四个视口”命令: _-vports 指定视口的角点或[开(ON)/关(OFF)/布满(F)/消隐出图(H)/锁定(L)/对象(O)/多边形(P)/恢复(R)/2/3/4] <布满>: _4指定第一个角点或[布满(F)] <布满>: ；在这个地方按回车，正在重生成模型。

4、进入浮动模型空间在状态栏“图纸”上按一下，它将变为“模型”，当前活动的视口边框将加粗。

5、设置各视图利用“视图→三维视图”菜单将三视图调整为其正交状态。

如果你的图上没其它东西，将显示成类似于下图的样子6、转回图纸空间7、设置各视图的比例，锁定视口显示选中三视图的视口，运行“修改→对象特性” ，选择你所需的比例，如果你的各视图没有对齐，可使用mvsetup命令来使之对齐，具体用法请参见帮助。

各视图设置完后把“显示锁定”选择为“是”，以锁定显示，以免不小心缩放和移动了视口中的图形。

8、加载hidden线型运行“格式→线型→加载”，选择hidden线型，按“确定”以把此线型加载到内存中。

这是系统所默认的虚线线型9、进入浮动模型空间，激活第一个视口，运行solprof命令命令: solprof选择对象（在这里选择你的实体）；找到1 个选择对象: ；按回车是否在单独的图层中显示隐藏的剖面线？[是(Y)/否(N)] <是>: ；一路回车下去是否将剖面线投影到平面？[是(Y)/否(N)] <是>:是否删除相切的边? [是(Y)/否(N)] <是>:已选定一个实体。

浅谈Au toCAD_维实体模型转换成二维工程图的方法摘要:本文主要介绍在AutoCAD环境下,使用提取三维模型轮廓线命令solprof,将三维实体模型转换为符合国标要求的二维平面工程图样的方法,这是提高复杂工程图样绘制效率的有效途径。

关键词:AutoCAD 三维实体模型SOLPROF命令作为通用计算机辅助设计软件,AutoCAD的长处在于其强大的二维精确绘图功能,随着计算机软硬件技术的发展,AutoCAD版本的不断更新,其三维实体造型功能也在逐渐增强,三维实体建模也越来越方便。

三维实体模型是图示工程形体的重要手段,描述立体空间特征直观、方便,便于读图人员理解,但在工程实际中还无法取代二维工程图,二维多面视图和轴测图在表达立体的几何形状、尺寸及技术要求方面具有明显的优势,但二维工程图样尤其是复杂平面图形的绘制要占用大量时间。

在教学实践中,为了培养学生的空间想像和读图能力,经常需要在三维立体与二维图形之间进行对照,如果能够将AutoCAD下建立的三维实体模型自动转换成二维工程图样则可可以减少三视图绘制的工作量,以给教学带来极大的方便,同时这也是二维平面图形绘制的一个重要的思路,可以明显提高计算机绘图效率。

AutoCAD软件中提供了提取三维模型轮廓线命令solprof,可以很好的被用来进行这一转换,在同一图纸上同时得到三视图和立体图。

本文简要论述这一方法的实现过程。

1 在AutoCAD下根据立体初步生成三视图和正等轴测图(1)在模型空间建立三维实体模型。

实体模型具有体的特征,通过对基本形体的叠加、切割和布尔运算可以方便的创建复杂的实体模型,本文选择一个简化的排水管出口为例,如图1所示。

(2)点击布局1,进入图纸空间,删除缺省视口和立体图。

(3)用多视窗mview命令进行视图分割,建立四个全等的浮动视口,可在四个视口中同时显示该立体图;然后依次激活各视口,点击视图工具栏按钮或使用菜单命令视图/三维视图/,分别设置为“主视”、“俯视”、“左视”、“西南等轴测”,屏幕显示如图2所示,经过上述操作可以自动生成三视图及轴测图,但尺寸及视图间的对应关系不能满足国标要求。

用AutoCAD把三维模型转化为二维多面投影图 一、模型空间与图纸空间模型空间是AutoCAD 为用户提供的一个绘制二维实体和三维实体的三维工作环境。

通常绘制图形的工作(不管是二维图形还是三维图形)都是在模型空间进行的，本系列教材前面章节中给出的图形绘制示例均在模型空间完成。

在AutoCAD中，建立组合体的三维实体模型只能在模型空间完成。

图纸空间是一个二维空间，虽然在图纸空间作图时，AutoCAD 能接受用户输入的三维数据，但生成的仅是当时环境下向当前视图平面投影而得到的平面图形。

因此图纸空间是一种用于设计图纸布局的工具。

模型空间和图纸空间都有它们各自独立的图形单位和绘图边界，或者说两种空间的绘图环境和图形实体是各自独立的，在某一空间中用户只能对本空间的图形实体进行操作。

二、视窗的概念及多视窗的设置AutoCAD的一个视窗就是屏幕中的一个矩形区域，在模型空间和图纸空间均可建立多视窗，由于两种空间中所建立的多视窗性质不同，所以建立和操作视窗的方法也不同。

能否进入图纸空间，建立什么性质的多视窗取决于变量TILEMODE。

●当TILEMODE=1(on)时（缺省值），用户只能在模型空间工作。

用VPORTS 命令建立多视窗，所建多视窗不能重叠，不能编辑，称作平铺多视窗，对于平铺多视窗用户可分别控制各个视窗的绘图环境。

●当TILEMODE=0(off)时，进入图纸空间。

同时用户通过MSPACE(MS)和PSPACE(PS)命令可随时在两种空间中切换。

用MVIEW命令建立多视窗，最多可同时显示的视窗个数由变量MAXACTVP控制，视窗可互相重叠，所以称作浮动多视窗。

浮动多视窗实际上是AutoCAD的一种特殊实体——视窗实体，它有完整的数据结构，可用AutoCAD的一般编辑命令（如ERASE, MOVE等）对其进行编辑，当用MSPACE 命令切换到模型空间时，还可以分别控制各个浮动视窗中的绘图环境及图层状态。
