2019辽宁国家电网电气类重要知识点(十一)

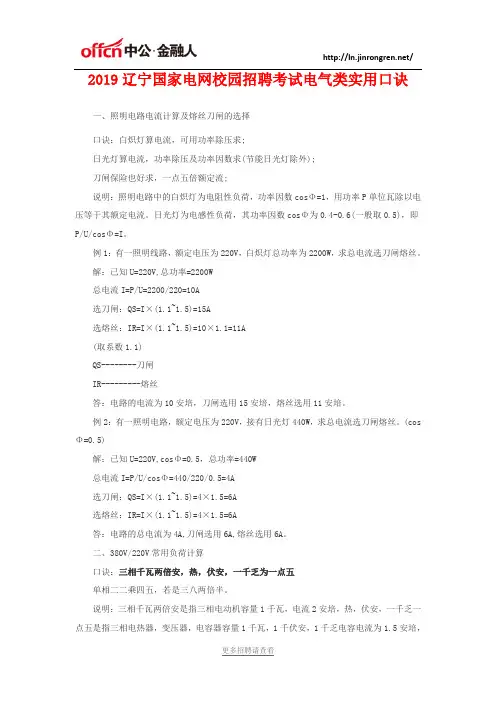

2019辽宁国家电网校园招聘考试电气类实用口诀一、照明电路电流计算及熔丝刀闸的选择口诀：白炽灯算电流，可用功率除压求;日光灯算电流，功率除压及功率因数求(节能日光灯除外);刀闸保险也好求，一点五倍额定流;说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1，用功率P单位瓦除以电压等于其额定电流。

日光灯为电感性负荷，其功率因数cosΦ为0.4-0.6(一般取0.5)，即P/U/cosΦ=I。

例1：有一照明线路，额定电压为220V，白炽灯总功率为2200W，求总电流选刀闸熔丝。

解：已知U=220V,总功率=2200W总电流I=P/U=2200/220=10A选刀闸：QS=I×(1.1~1.5)=15A选熔丝：IR=I×(1.1~1.5)=10×1.1=11A(取系数1.1)QS--------刀闸IR---------熔丝答：电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。

例2：有一照明电路，额定电压为220V，接有日光灯440W，求总电流选刀闸熔丝。

(cos Φ=0.5)解：已知U=220V,cosΦ=0.5，总功率=440W总电流I=P/U/cosΦ=440/220/0.5=4A选刀闸：QS=I×(1.1~1.5)=4×1.5=6A选熔丝：IR=I×(1.1~1.5)=4×1.5=6A答：电路的总电流为4A,刀闸选用6A,熔丝选用6A。

二、380V/220V常用负荷计算口诀：三相千瓦两倍安，热，伏安，一千乏为一点五单相二二乘四五，若是三八两倍半。

说明：三相千瓦两倍安是指三相电动机容量1千瓦，电流2安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1.5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦，电流为4.5安，380V单相电焊机1千伏安为2.5安培。

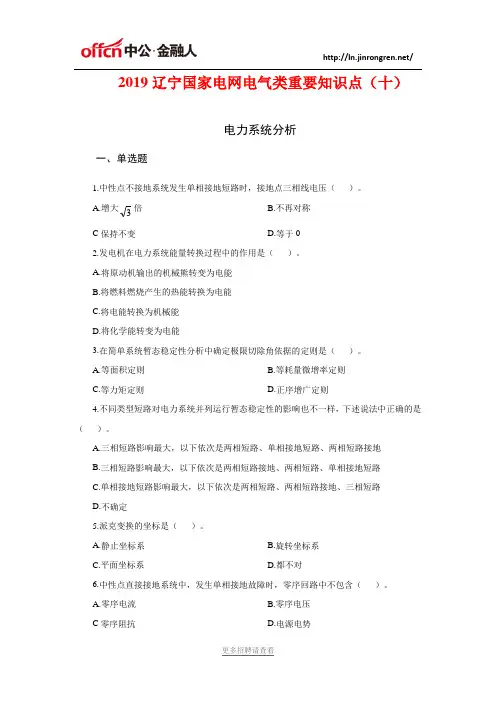

2019辽宁国家电网电气类重要知识点（十）电力系统分析一、单选题1.中性点不接地系统发生单相接地短路时，接地点三相线电压（）。

A.增大3倍B.不再对称C保持不变 D.等于02.发电机在电力系统能量转换过程中的作用是（）。

A.将原动机输出的机械熊转变为电能B.将燃料燃烧产生的热能转换为电能C.将电能转换为机械能D.将化学能转变为电能3.在简单系统暂态稳定性分析中确定极限切除角依据的定则是（）。

A.等面积定则B.等耗量微增率定则C.等力矩定则D.正序增广定则4.不同类型短路对电力系统并列运行暂态稳定性的影响也不一样，下述说法中正确的是（）。

A.三相短路影响最大，以下依次是两相短路、单相接地短路、两相短路接地B.三相短路影响最大，以下依次是两相短路接地、两相短路、单相接地短路C.单相接地短路影响最大，以下依次是两相短路、两相短路接地、三相短路D.不确定5.派克变换的坐标是（）。

A.静止坐标系B.旋转坐标系C.平面坐标系D.都不对6.中性点直接接地系统中，发生单相接地故障时，零序回路中不包含（）。

A.零序电流B.零序电压C零序阻抗 D.电源电势7.关于零序电压，下面说法正确的是（）。

A.任何情况下，线电压中都不会存在零序分量B.正常运行和相间短路时，线电压中不存在零序分量，接地短路时线电压中存在零序分量C.任何短路情况下，线电压中都可茕存在零序分量D.故障就会出现零序分量8.无限大容量电源供电系统三相短路暂态过程中短路电流（）。

A.非周期分量不衰减B.非周期分量按指数规律衰减C.周期分量幅值按指数规律衰减D.倍频分量不衰减9.用对称分量法分析电力系统不对称短路的基础是（）。

A.电力系统各序分量具有独立性B.电力系统三序分量均为对称C.电力系统各元件的正序阻抗等于负序阻抗D.发电机不存在负序和零序电动势10.相短路实用计算的内容是（）。

A.短路电流周期分量起始有效值计算、任意时刻短路电流周期分量有效值的计算B.短路电流非周期分量有效值计算、短路电流周期分量起始有效值计算C.短路电流周期分量起始有效值的计算；D.短路电流周期分量稳态有效值计算。

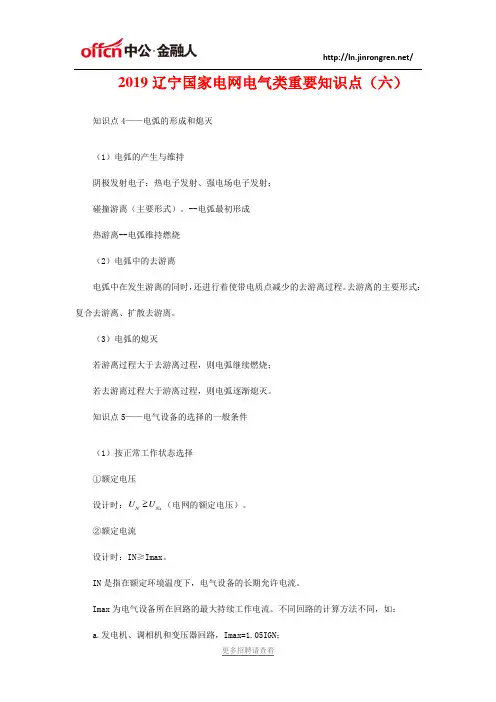

2019辽宁国家电网电气类重要知识点（六）知识点4——电弧的形成和熄灭（1）电弧的产生与维持阴极发射电子：热电子发射、强电场电子发射；碰撞游离（主要形式）。

--电弧最初形成热游离--电弧维持燃烧（2）电弧中的去游离电弧中在发生游离的同时，还进行着使带电质点减少的去游离过程。

去游离的主要形式：复合去游离、扩散去游离。

（3）电弧的熄灭若游离过程大于去游离过程，则电弧继续燃烧；若去游离过程大于游离过程，则电弧逐渐熄灭。

知识点5——电气设备的选择的一般条件（1）按正常工作状态选择①额定电压设计时：N Ns U U （电网的额定电压）。

②额定电流设计时：IN ≥Imax 。

IN 是指在额定环境温度下，电气设备的长期允许电流。

Imax 为电气设备所在回路的最大持续工作电流。

不同回路的计算方法不同，如： a.发电机、调相机和变压器回路，Imax=1.05IGN ；b.母联断路器回路的Imax 一般可取母线上最大一台发电机或变压器的Imax ；c.母线分段电抗器的Imax 应为母线上最大一台发电机跳闸时，保证该段母线负荷所需的电流，或最大一台发电机额定电流的50%～80%。

（2）按短路状态校验①短路热稳定校验含义：短路电流通过时，电气设备各部件温度（或发热效应）应不超过允许值。

热稳定条件：k 2Q t I t 。

It 、t 分别为电气设备允许通过的热稳定电流和时间；Qk 为短路电流产生的热效应。

②电动力稳定校验—动稳定校验含义：短路冲击电流通过电气设备产生的最大应力应不超过允许值。

动稳定条件：ies ≥ish 或Ies ≥Ishish 、Ish —短路冲击电流幅值及其有效值；ies 、Ies —电气设备允许通过的动稳定电流幅值及其有效值。

知识点6——变压器的等值老化原则图1 变压器等值老化对于标准变压器，在额定负荷和额定环境温度下，绕组热点的正常基准温度为98°C ，此时变压器能获得正常预期寿命20~30年。

2019辽宁国家电网电气类重要知识点-继保（三）多选题26.根据励磁涌流的特点构成的变压器差动保护有（）种。

A.带速饱和铁芯的差动保护B.鉴别涌流间断角的差动保护C.带二次谐波制动的差动保护D.比较波形对称的差动保护E.按躲最大励磁涌流整定的差动速断保护。

27.结合滤波器在高频保护中的作用是（）。

A.结合滤波器与耦合电容器共同组成带通滤波器，使传输频带内的高频信号畅通无阻，对工频的信号呈现很大阻抗B.使输电线路的波阻抗与高频电缆的波阻抗相匹配，减小高频信号的衰耗C.使高频收信机收到的损耗为最大D.进一步使高频收发信机与高压线路隔离，以保证高频收发信机及人身的安全E.可增大发信机的发信功率。

28.电力系统振荡时，电压要降低、电流要增大，与短路故障时相比，特点为（）。

A.振荡时电流增大与短路故障时电流增大相同，电流幅度值增大保持不变B.振荡时电压降低与短路故障时电压降低相同，电压幅值减小保持不变C.振荡时电流增大与短路故障时电流增大不同，前者幅值要变化，后者幅值不发生变化D.振荡时电流增大是缓慢的，与振荡周期大小有关，短路故障电流增大是突变的。

29.超高压输电线单相接地两侧保护动作单相跳闸后，故障点有潜供电流，潜供电流大小与多种因素有关，正确的是（）。

A.与线路电压等级有关B.与线路长度有关C.与负荷电流大小有关D.与故障点位置有关E.与故障点的过渡电阻大小有关30.短路电流随位置变化的曲线图中最上面的曲线表示什么情况下的（）A.最大运行方式下B.最小运行方式下C.两相短路D.三相短路31.短路放生后，测量阻抗的变化情况是（）A.幅值增大B.幅值减小32.以下哪些保护可以实现全线速动（）A.阶段式电流保护B.距离保护C.纵联电流差动保护D.闭锁式方向纵联保护33.以下哪些故障属于横向故障（）A.单相接地短路B.三相短路C.两相相间短路D.断线E.两相接地短路34.哪些情况下，方向元件可以省略（）。

A.当保护的整定时间较长时B.当保护的整定时间较短时C.最大短路电流小于保护的启动电流时D.无影响35.关于瓦斯保护下列说法正确的是（）。

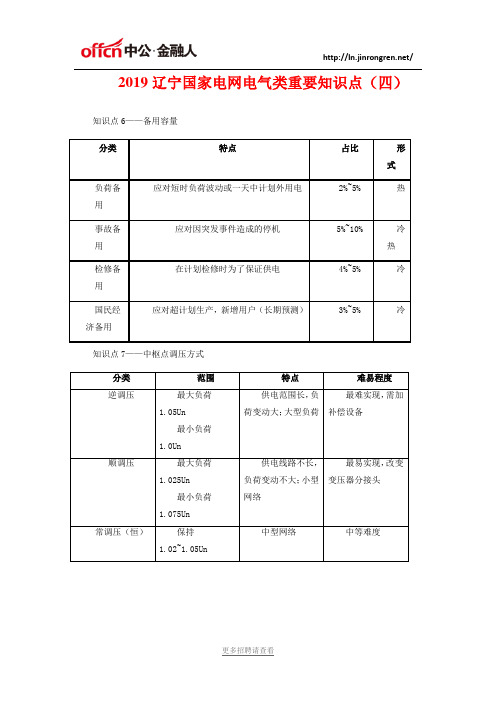

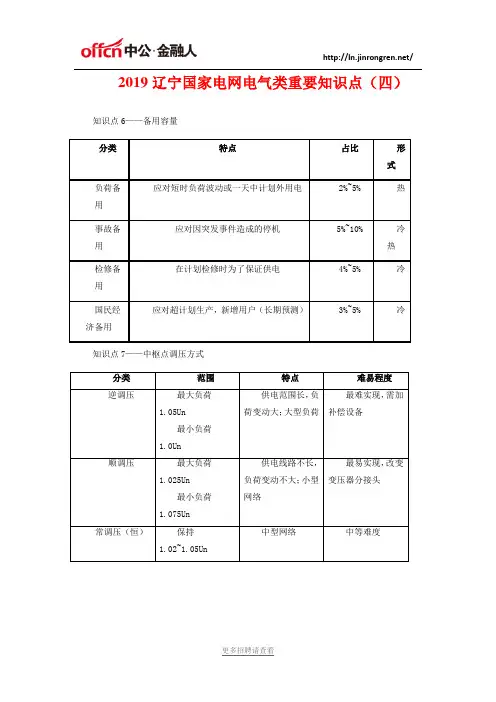

2019辽宁国家电网电气类重要知识点（四）知识点6——备用容量
知识点7——中枢点调压方式
知识点8——故障的分类
知识点9——Park变换
Park变换的物理意义：
（1）数学角度上：派克变换是一种线性变换；
（2）物理意义上：派克变换将观察者的角度从静止的定子绕组转移到随转子一同旋转的dq轴上。

可以使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步发电机的原始方程。

知识点10——提高电力系统静态稳定性的措施
发电机可能输送的功率极限愈高静态稳定性愈高。

加强发电机与无限大系统的电气联系。

联系紧密的系统是不容易失去静态稳定的。

1.采用自动调节励磁装置：自动调节励磁装置可增大极限点功率、极限功角和静态稳定储备系数，即可以增强系统静态稳定性。

2.减小线电路电抗：采用分裂导线，采用串联电容补偿。

3.提高线路的额定电压等级：功率极限和电压的平方成正比，因而提高线路额定电压等级可以提高功率极限。

换言之，提高线路的额定电压等级也可以等值的看作是减小线路电抗。

4.改善系统的结构和采用中间补偿设备：增加输电线路的回路数；当输电线路通过的地区原来就有电力系统时，将这些中间电力系统与输电线路连接起来也是有利的；在输电线路中间的降压变电所内装设SVC，则可以维持SVC端点电压甚至高压母线电压恒定。

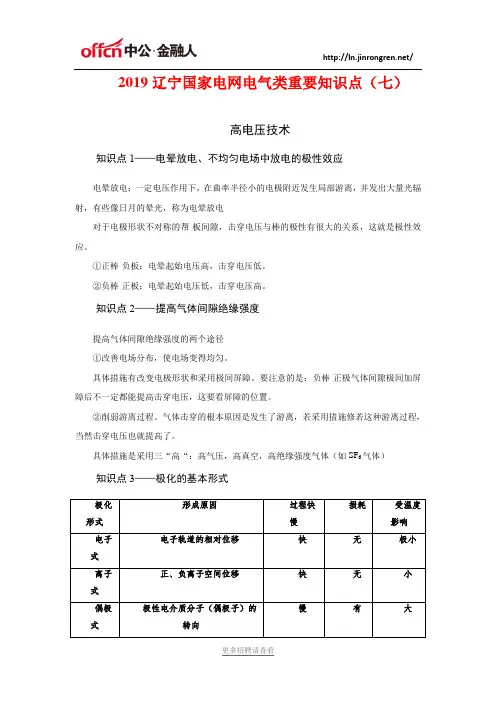

2019辽宁国家电网电气类重要知识点（七）高电压技术知识点1——电晕放电、不均匀电场中放电的极性效应电晕放电：一定电压作用下，在曲率半径小的电极附近发生局部游离，并发出大量光辐射，有些像日月的晕光，称为电晕放电对于电极形状不对称的帮-板间隙，击穿电压与棒的极性有很大的关系，这就是极性效应。

①正棒-负板：电晕起始电压高，击穿电压低。

②负棒-正板：电晕起始电压低，击穿电压高。

知识点2——提高气体间隙绝缘强度提高气体间隙绝缘强度的两个途径①改善电场分布，使电场变得均匀。

具体措施有改变电极形状和采用极间屏障。

要注意的是：负棒-正极气体间隙极间加屏障后不一定都能提高击穿电压，这要看屏障的位置。

②削弱游离过程。

气体击穿的根本原因是发生了游离，若采用措施修若这种游离过程，当然击穿电压也就提高了。

具体措施是采用三“高“：高气压，高真空，高绝缘强度气体（如SF6气体）知识点3——极化的基本形式空间空间电荷的积聚缓慢有大知识点4——固体电介质的击穿形式知识点5——绝缘的缺陷的分类一类是局部性或集中性的缺陷，例如悬式绝缘子的瓷质开裂；发电机绝缘局部磨损、挤压破裂；电缆由于局部有气隙在工作电压作用下发生局部放电逐步损坏绝缘，以及其他的机械损伤、受潮等。

一类是整体性或分布性的缺陷，它是指由于受潮、过热及长期运行过程中所引起的整体绝缘老化、变质、受潮、绝缘性能下降。

知识点6——直流耐压实验与交流耐压实验的比较直流耐压试验：能有效地发现绝缘受潮，脏污等整体缺陷，并能通过电流与泄漏电流的关系曲线发现绝缘的局部缺陷。

由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘缺陷。

同时，因直流电压下绝缘基本上不产生介质损失，因此，直流耐压对绝缘的破坏性小。

另外，由于直流耐压只需供给很小的泄漏电流，因而所需试验设备容量小，携带方便。

交流耐压试验：在被试设备电压的2.5倍及以上进行,从介质损失的热击穿观点出发,可以有效地发现局部游离性缺陷及绝缘老化的弱点。

1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。

4、标么值是指（有名值/实际值）和（基准值）的比值。

5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

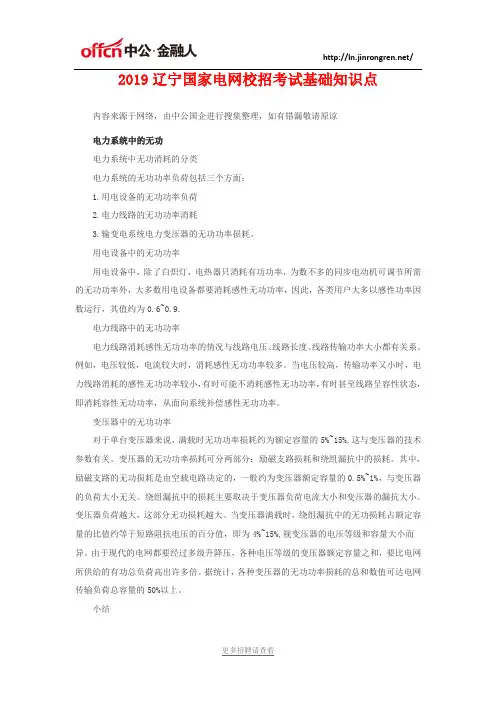

6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。

7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。

8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。

10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。

1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

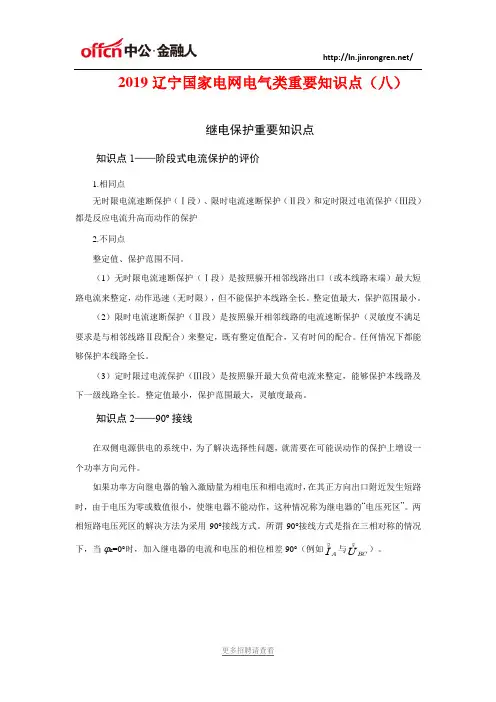

2019辽宁国家电网电气类重要知识点（八）继电保护重要知识点知识点1——阶段式电流保护的评价1.相同点无时限电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）都是反应电流升高而动作的保护2.不同点整定值、保护范围不同。

（1）无时限电流速断保护（Ⅰ段）是按照躲开相邻线路出口（或本线路末端）最大短路电流来整定，动作迅速（无时限），但不能保护本线路全长。

整定值最大，保护范围最小。

（2）限时电流速断保护（Ⅱ段）是按照躲开相邻线路的电流速断保护（灵敏度不满足要求是与相邻线路Ⅱ段配合）来整定，既有整定值配合，又有时间的配合。

任何情况下都能够保护本线路全长。

（3）定时限过电流保护（Ⅲ段）是按照躲开最大负荷电流来整定，能够保护本线路及下一级线路全长。

整定值最小，保护范围最大，灵敏度最高。

知识点2——90º接线在双侧电源供电的系统中，为了解决选择性问题，就需要在可能误动作的保护上增设一个功率方向元件。

如果功率方向继电器的输入激励量为相电压和相电流时，在其正方向出口附近发生短路时，由于电压为零或数值很小，使继电器不能动作，这种情况称为继电器的“电压死区”。

两相短路电压死区的解决方法为采用90°接线方式。

所谓90°接线方式是指在三相对称的情况下，当φk =0°时，加入继电器的电流和电压的相位相差90°（例如A I 与BC U ）。

C U ⋅B U90º接线方式的主要优点是：1.对于各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高。

2.适当选择内角α后，对线路上发生的各种相间短路都能保证动作的方向性。

但是在保护安装点附近正方向发生三相短路时，仍存在“死区”，采用记忆电压的方法。

知识点3——中性点不接地电网中单相接地故障的特点1.在中性点非直接接地电网中发生单相接地时，故障相的对地电压为零，对地电容被短接，电容电流为零，而非故障相的对地电压升高3倍，对地电容电流也相应增大3倍。

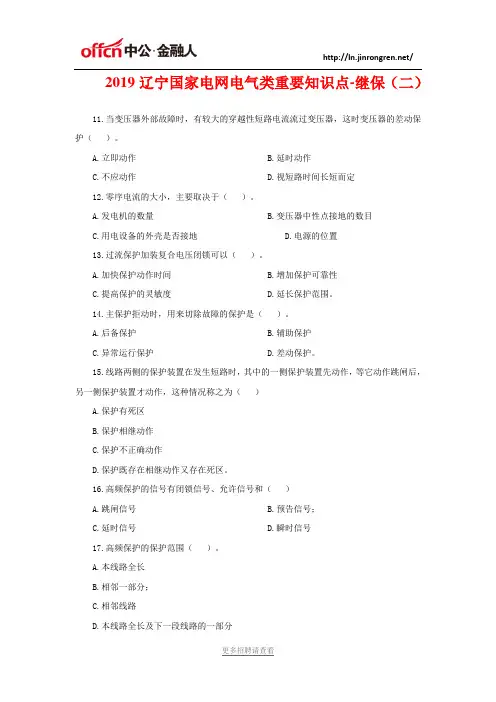

2019辽宁国家电网电气类重要知识点-继保（二）11.当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（）。

A.立即动作B.延时动作C.不应动作D.视短路时间长短而定12.零序电流的大小，主要取决于（）。

A.发电机的数量B.变压器中性点接地的数目C.用电设备的外壳是否接地D.电源的位置13.过流保护加装复合电压闭锁可以（）。

A.加快保护动作时间B.增加保护可靠性C.提高保护的灵敏度D.延长保护范围。

14.主保护拒动时，用来切除故障的保护是（）。

A.后备保护B.辅助保护C.异常运行保护D.差动保护。

15.线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（）A.保护有死区B.保护相继动作C.保护不正确动作D.保护既存在相继动作又存在死区。

16.高频保护的信号有闭锁信号、允许信号和（）A.跳闸信号B.预告信号；C.延时信号D.瞬时信号17.高频保护的保护范围（）。

A.本线路全长B.相邻一部分；C.相邻线路D.本线路全长及下一段线路的一部分18.重合闸后加速指（）。

A.线路故障保护有选择动作，然后重合，若重合于永久故障则加速保护动作瞬时切除故障B.线路故障保护有选择动作，然后重合，若重合成功则加速保护动作瞬时切除故障C.线路故障保护无选择瞬时动作，然后重合，若重合于瞬时故障则加速保护动作瞬时切除故障19.电力线路发生故障时，本线路继电保护的反应能力。

称为继电保护的（）。

A.选择性B.灵敏性C.可靠性D.快速性20.保护安装处到整定点之间的阻抗为（）。

A.整定阻抗B.动作阻抗C.测量阻抗21.继电保护装置是由（）组成的。

A.二次回路各元件B.测量元件、逻辑元件、执行元件；C.包括各种继电器、仪表回路D.仪表回路22.单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉冲，这是因为（）。

A.需与保护配合；B.故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时间；C.防止多次重合23.过电流保护的三相三继电器的完全星形连接方式，能反应（）。

2019辽宁国家电网电气类重要知识点（九）知识点5——短路点过渡电阻对距离保护的影响1.过渡电阻的性质短路点过渡电阻是指当相间短路或接地短路时，短路电流从一相流到另一相或从相导线流入地的途径中所通过的物质的电阻。

在相间短路时，主要以电弧电阻构成；接地短路时，主要以铁塔及其接地电阻构成。

目前我国规定，对500kV 线路接地短路的过渡电阻按300Ω估计，对300kV 线路按150Ω估计，对220kV 线路按100Ω估计，对110kV 线路按50Ω估计。

2.过渡电阻对距离保护的影响（1）对单侧电源：一般情况下使测量阻抗变大，使保护范围缩小。

对整定值小的阻抗继电器影响大，或者说距离短的受影响大。

（2）对双侧电源，采用方向阻抗继电器，可能会造成保护超范围缩短、超越或失去选择性。

对整定值相同的全阻抗继电器和方向阻抗继电器，方向阻抗继电器受影响大。

3.防止过渡电阻影响的方法采用能容许较大的过渡电阻而不致拒动阻抗继电器，如四边形特性的阻抗继电器等。

知识点6——相间短路阻抗继电器的0º接线根据距离保护的工作原理，加入继电器保护的电压和电流应满足以下要求： （1）继电器的测量阻抗正比于短路点到保护安装点之间的距离⋅K U ⋅KI（2）继电器的测量阻抗应与故障类型无关，也就是保护范围不随故障类型而变化。

当阻抗继电器接入的电压和电流分别为和时，称之为0º接线。

采用0º接线，发生相间短路时，测量阻抗只与正序阻抗成正比。

例如：知识点7——三相、单相和综合重合闸重合顺序按照重合闸作用于断路器的方式，自动重合闸可以分为三相重合闸、单相重合闸和综合重合闸。

1.三相重合闸不论在输、配线上发生单相短路还是相间短路时，继电保护装置均将线路三相断路器同时断开，然后启动自动重合闸同时合三相断路器的方式。

若故障为暂时性故障，则重合闸成功；否则保护再次动作，跳三相断路器。

2.单相重合闸（1）线路上发生单相接地故障时，保护动作只断开故障相的断路器，而未发生故障的其余两相仍可继续运行，然后进行单相重合。
