电气柜设计要求

电气柜设计规范/电气元件安装规范（图文对照示意—适合车间装配人员参考）一）元器件安装基本规范1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。

2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。

3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。

4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。

5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。

二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。

2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。

3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。

4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。

三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。

2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。

3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。

4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。

5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。

6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。

电气柜制作标准
在制作电气柜时，需要遵守以下标准：
1. 电气柜应符合国家和行业相关的标准，例如《低压电器设备安装工程验收规范》。

2. 电气柜的外壳应采用防火、阻燃材料制作，并具有良好的防腐蚀性能。

3. 电气柜内部应设计合理的隔离、固定设备的结构，确保设备的安全可靠。

4. 各种电气设备在电气柜内的布置应符合技术要求，并考虑到设备的热量散发、通风散热等因素。

5. 电气柜的接线应采用规范的电缆、导线，并按照正常操作方便、安全可靠的原则进行布置。

6. 电气柜的开关、插座等控制元件应采用符合安全标准的产品，并按照正确的接线方式进行连接。

7. 电气柜的接地应符合现行国家标准，确保设备的安全可靠接地。

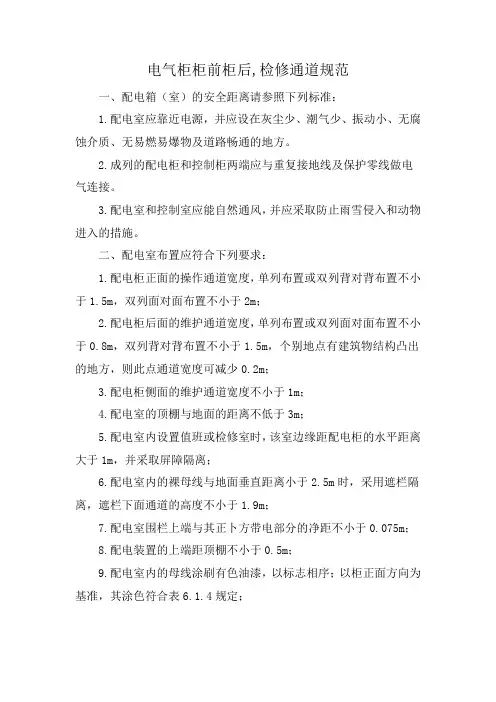

8. 电气柜的维护通道和操作空间应保持充足，并设置合适的标识和警示标识。

9. 完成电气柜制作后，应进行必要的检查和测试，确保各项功能正常运行。

10. 电气柜的使用和维护应按照制造商提供的操作手册和维护
手册进行，确保设备的安全和有效运行。

以上是制作电气柜时应遵守的一些基本标准，制作过程中还需根据具体要求进行设计和操作，以确保电气柜的质量和安全性。

功能要求功能要求主要是满足系统的结构、强度、屏蔽和通风散热的要求、接地导电性能要求等。

1．结构要求机柜系统的结构是一个系统的硬件、PCB、线材、电源、管路、仪器设备等空间放置的位置、形式、连接装配方式等。

机柜钣金件由于其良好的强度、刚度、加工性、导电性，通常用于负责支撑系统大部分的硬件、PCB、线材、电源等。

硬件的放置形式多种多样，其要求也会有所不同。

例如，装配PCB时，可以考虑在钣金件上压铆螺柱来支撑，也可以在钣金件上冲压出突台来支撑，再用螺钉装配。

线材的固定可以考虑用绑线带扎在钣金件上，钣金件上只需要冲压绑线带规格要求的孔；也可以考虑在钣金件上冲压出绑线的结构。

2．强度和刚度要求机械强度是机柜结构设计中最重要的一环，因为机柜中大部分的重量靠其结构件来支承，结构件的机械强度出现问题，机柜的整个强度就会出问题。

机柜一般需要做振动测试、跌落实验、碰撞实验、冲击实验等，有的机器甚至要求强度做到能承受100kg的冲击，这就需要足够的机械强度和刚度。

尤其是那些需要支撑悬空硬件的结构件和起主要支撑作用的支架等，更必须有高的强度。

根据机柜产品的负荷大小、抗振、抗冲击要求来进行强度、刚度设计验算。

在进行强度和刚度设计时要考虑结构件的连接方式，整体是拼装还是焊装等；还要考虑结构件的结构形式，通过增加折弯或压筋来增加结构件的强度和刚度等。

通常设计大型的机箱、机柜时，应先设计起支撑作用的支架框架。

这样的支架框架优先选用封闭异形管型材，也可选用比较厚的板材并折弯成“∏”或“□”形。

一般情况下，增加一个折弯会使刚度增加几倍。

3．机柜的安全防护要求机柜应具有良好的使用性和安全防护设施，并能保证操作者安全，因此须根据设备的使用环境以及设备对防雨、防尘、防异物进入的要求来确定其防护等级。

户外设备、在恶劣环境中使用的设备以及对湿度和灰尘、盐雾敏感的设备的防护等级要求较高。

防护等级的设计要根据实际需要而定。

（1）机柜的结构设计应能保证安装在机柜内的电气组件及连接导线安全可靠地工作，不会受到风霜雨雪、沙尘及小动物等的侵害。

电气控制柜设计工艺一、设计要求1.功能需求：电气控制柜应符合所控制设备的功能需求，确保能够完成正常的操作、控制和保护功能。

2.安全性要求：电气控制柜应根据所控制设备的特点，合理设计各种安全保护装置，保护人员和设备安全。

3.可靠性要求：电气控制柜应选用优质的电器元件，配备可靠的控制系统，以保证设备的长期稳定运行和寿命。

4.维护要求：电气控制柜应考虑设备的维护和检修需求，方便维修人员进行操作和维护。

5.美观性要求：电气控制柜应外观整洁、布线规范，符合美观要求。

二、工艺规范1.箱体设计：电气控制柜的箱体应选用优质的钢板材料制作，表面经过喷塑处理，确保箱体结实耐用。

箱体内部应有足够的空间，便于布线和维护。

2.接线端子设计：电气控制柜的接线端子应采用可靠的连接方式，如螺栓式接线端子或弹簧式接线端子。

端子应标明输入输出信号，便于维护人员进行操作。

3.线缆布线：电气控制柜的线缆布线应遵循规范，严格按照电气原理图进行布线。

线缆应采用标准的电缆规格，保证电流传输的可靠性和安全性。

4.保护装置：电气控制柜应配备过载保护器、短路保护器、温度保护器等保护装置，并设有相应的告警和排除故障装置。

5.接地设计：电气控制柜应有良好的接地装置，方便排除静电和故障电流，保证人员和设备的安全。

三、常见问题1.温度过高：电气控制柜温度过高可能是由于负载过大、散热不良等原因造成的，应检查负载是否正常，并改进散热措施。

2.绝缘损坏：电气控制柜绝缘损坏可能是由于湿气、灰尘等污染物进入引起的，要定期检查和清理电气控制柜。

3.线路松动：电气控制柜线路松动可能是由于安装不牢固、振动等原因造成的，应及时检查和固定线路，确保线路连接可靠。

4.电器元件老化：电气控制柜中的电器元件可能会因长时间使用而老化，应定期检查和更换老化的元件，保证设备的可靠性。

5.操作故障：电气控制柜操作故障可能是由于操作人员操作不当或设备故障造成的，应加强对操作人员的培训，并及时排除故障。

配电柜设计规范配电柜设计规范一、引言配电柜是电力系统中的重要设备，用于接受电源供电和配电，以及保护电气设备和系统。

为了确保配电柜的安全和可靠运行，需要制定相应的设计规范。

二、设计标准1. 配电柜设计应符合国家相关标准和规范的要求，如《电气安装工程施工与质量验收规范》等。

2. 配电柜设计应满足电气设备的使用、维护和检修的要求，方便操作和管理。

三、设计原则1. 安全可靠：配电柜应采用符合安全要求的材料和结构，具备良好的绝缘性能和耐腐蚀能力。

各组件应符合相关技术标准，并有相应的保护措施。

2. 可用性：配电柜应根据电气设备的使用情况和容量要求，合理配置开关、保护装置和仪表，以便于操作、监测和维护。

3. 合理布局：配电柜内设备布局应合理，包括电源输入、负荷输出、仪表控制等。

布局应符合电气安全和消防要求，避免交叉干扰和阻塞。

4. 易维护性：配电柜内设备应具备便于维护和检修的特点，如设备可拆卸、可调整、可更换等。

配电柜应有合理的标识和记录，方便维修和定期检查。

5. 美观性：配电柜外观应美观大方，颜色应与周围环境协调。

四、设计要求1. 设备选择：根据负荷需求和回路特性，选择合适的开关设备、保护设备和仪表。

设备应具备合格证书，符合国家标准。

2. 电缆布线：电缆布线应合理、整齐、不交叉，避免造成干扰和故障。

布线要求符合相关标准，布线通道应有足够的宽度和空间。

3. 通风散热：配电柜内部应设置通风设备，以确保设备正常工作温度和散热要求。

通风口的数量和位置应根据需求进行设计。

4. 绝缘保护：配电柜内各组件应有良好的绝缘保护，如绝缘材料、绝缘套管等。

分隔墙壁应有良好的绝缘材料进行隔离。

5. 避雷保护：配电柜应设置合适的避雷装置，以防止雷击对电器设备造成损坏。

避雷装置应符合国家相关标准要求。

6. 接地保护：配电柜应具备良好的接地保护，确保接地电阻符合规范要求。

接地导线应采用符合规定要求的材料和断面。

五、设计验收1. 设计报告：需要提供配电柜的设计报告，包括设计依据、布置图、电气设备选型数据等。

电气控制柜设计规范其次，电气控制柜的设计应考虑人身安全。

柜体的接地应符合安全规范，以防止人触电。

柜门应有防爆、防火装置，以确保操作人员的安全。

此外，柜体应具有足够的强度和稳定性，以抵抗外界环境的影响。

第三，电气控制柜的设计应满足布线和插接装置的要求。

布线应按照国际电工委员会（IEC）的标准进行，以确保电气连接的可靠性和灵活性。

插接装置应与柜体配套，并且易于安装和更换。

第四，电气控制柜的设计应考虑到散热问题。

柜内设备运行时会产生热量，如果散热不良会影响设备的性能和寿命。

因此，柜体应设计有合理的散热结构，如散热风扇或散热片，以提供良好的通风和散热效果。

第五，电气控制柜的设计应考虑电磁兼容性（EMC）。

电磁干扰可能影响柜内设备的正常运行，因此柜体应设计有抗干扰的措施，如屏蔽板和滤波装置，以防止外界电磁信号的干扰。

第六，电气控制柜的设计应便于操作和维护。

柜内设备的布局应合理，方便操作和维修。

对于常用的设备，应提供便于操作的面板和按钮。

柜体内的电气元件应有清晰的标识和维护手册，以便操作人员进行维护和故障排除。

最后，电气控制柜的设计应进行严格的测试和验收。

在设计结束后，应对柜体进行各项功能和安全性能的测试。

测试结果应记录在设计文档中，并由相关部门进行验收，以确保柜体的质量和性能符合规范要求。

综上所述，电气控制柜的设计规范包括符合国家和地方规范、考虑人身安全、满足布线和插接装置要求、解决散热问题、考虑电磁兼容性、便于操作和维护，并进行测试和验收。

通过遵循这些规范，可以确保电气控制柜的安全、可靠和高效运行。

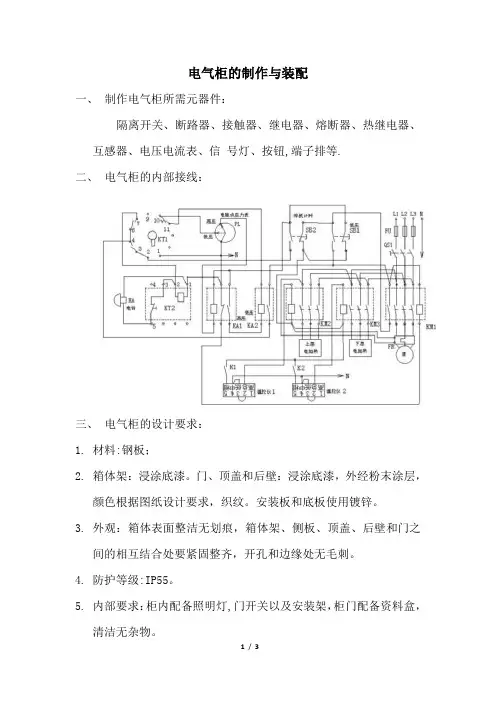

电气柜的制作与装配一、制作电气柜所需元器件：隔离开关、断路器、接触器、继电器、熔断器、热继电器、互感器、电压电流表、信号灯、按钮,端子排等.二、电气柜的内部接线：三、电气柜的设计要求：1.材料:钢板；2.箱体架：浸涂底漆。

门、顶盖和后壁：浸涂底漆，外经粉末涂层，颜色根据图纸设计要求，织纹。

安装板和底板使用镀锌。

3.外观：箱体表面整洁无划痕，箱体架、侧板、顶盖、后壁和门之间的相互结合处要紧固整齐，开孔和边缘处无毛刺。

4.防护等级:IP55。

5.内部要求：柜内配备照明灯,门开关以及安装架，柜门配备资料盒，清洁无杂物。

6.其他要求：侧板、顶盖、后壁和门配有接地柱,顶部要求有四个可拆装的吊环，底板拆装布线方便。

安装板要求拆装方便，门锁和铰链要紧固整洁。

四、电气柜排版要求:1.电气柜排版应按照排版图排版。

2.在无排版图时，应根据各元器件的类型和散热要求来排版。

排版时应保持横平竖直的原则。

3.PLC，开关电源,空气开关等电子元器件应布置在上方。

因为电子元器件要防金属屑,防水，防潮，防尘，通风散热等。

PLC上通常有防止杂物掉入的贴纸，在接线和安装时不可揭去,只有在安装完成,准备通电时,才可将其揭去，以利于散热.4.中继，固态等应布置在中间位置。

若空间有限置也可布置在上方或下方。

5.端子排，电源排等应布置在下方位置。

即便于出线,又不会有螺丝，线头等掉入其它元器件中。

6.各元器件的上方和下方与线槽的距离应保持在20mm以上，以便于接线。

7.排风扇，凸轮开关等不应与线槽和底板有冲突。

8.装于电气柜门上的按钮，元器件等,既便于操作，又不影响开关门，和电气柜内的元器件没有冲突。

9.各元器件的布置应不影响接线.10.线槽和导轨应安装牢固,平行。

螺钉不应过高，以免防碍元器件安装。

采用M4×6十字半圆头螺钉安装,Φ3。

2的钻头打孔,M4的丝锥攻牙.11.线槽和导轨安装好后，应将底板安装孔开好，底板清理干净。

12.将电器元件牢固安装于导轨上，按照各电器元件的散热要求和干扰留出合适的间隔距离。

电气设备工程开关柜设计规范要求与安装技术在电气设备工程中，开关柜是一个非常重要的组成部分。

它负责保护和控制设备，确保电能的正常分配和使用。

为了确保开关柜的安全和性能达到要求，设计规范和安装技术必须严格遵守。

本文将介绍电气设备工程开关柜设计规范要求与安装技术的相关内容。

1. 开关柜设计规范要求1.1 安装环境要求开关柜的设计必须考虑其安装环境。

首先，应确定开关柜所处环境的温度、湿度、电磁场等因素，并选择合适的材料和防护等级。

其次，应根据现场情况进行防火和防尘措施，确保开关柜的正常运行。

1.2 结构设计要求开关柜的结构设计必须满足以下要求：（1）足够的结构强度：开关柜必须能够承受正常运行和异常情况下的荷载，如短路和过载。

（2）合理的布局：开关柜内元件的布局应合理，方便操作和维护。

开关柜内的设备应按照安全间距要求进行布置，以确保设备之间的安全距离。

（3）良好的散热设计：开关柜内安装的设备会产生热量，必须通过散热装置及时散发热量，避免过热影响设备性能。

1.3 电气特性要求开关柜的设计必须满足以下电气特性要求：（1）合适的电压等级：根据工程需要和设备的额定电压，选择合适的开关柜电压等级。

（2）合理的电流承载能力：开关柜的设计应满足设备的额定电流，确保正常运行。

（3）良好的电磁兼容性：开关柜内的设备应能够抵御外界电磁干扰，并避免自身电磁干扰对其他设备的影响。

2. 开关柜安装技术2.1 安装准备工作在进行开关柜安装之前，应先做好以下准备工作：（1）清理工作区域：确保安装现场整洁，尽量减少杂物和灰尘对设备的影响。

（2）检查设备完整性：对待安装的开关柜及相关设备进行检查，确保设备完整无损。

（3）准备所需工具和器材：根据安装要求，准备好所需的工具和器材，保证安装顺利进行。

2.2 安装步骤（1）安装底座：根据开关柜设计要求，在安装区域固定好底座，确保稳固可靠。

（2）安装箱体：将开关柜的箱体放置在底座上，并进行合理的固定，确保箱体与底座之间没有松动。

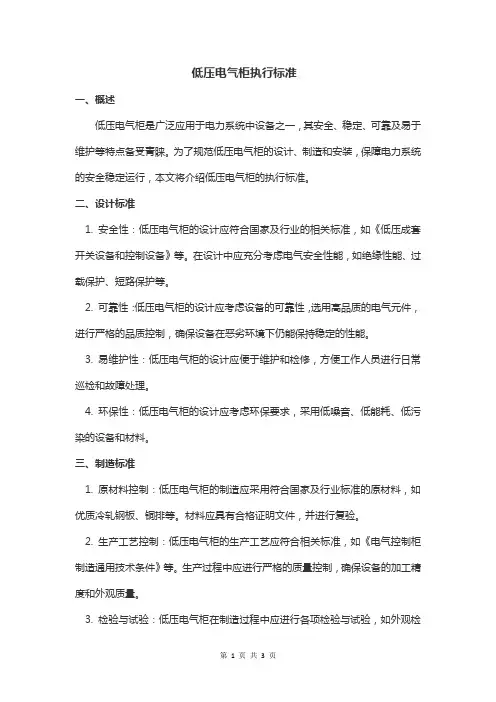

低压电气柜执行标准一、概述低压电气柜是广泛应用于电力系统中设备之一，其安全、稳定、可靠及易于维护等特点备受青睐。

为了规范低压电气柜的设计、制造和安装，保障电力系统的安全稳定运行，本文将介绍低压电气柜的执行标准。

二、设计标准1. 安全性：低压电气柜的设计应符合国家及行业的相关标准，如《低压成套开关设备和控制设备》等。

在设计中应充分考虑电气安全性能，如绝缘性能、过载保护、短路保护等。

2. 可靠性：低压电气柜的设计应考虑设备的可靠性，选用高品质的电气元件，进行严格的品质控制，确保设备在恶劣环境下仍能保持稳定的性能。

3. 易维护性：低压电气柜的设计应便于维护和检修，方便工作人员进行日常巡检和故障处理。

4. 环保性：低压电气柜的设计应考虑环保要求，采用低噪音、低能耗、低污染的设备和材料。

三、制造标准1. 原材料控制：低压电气柜的制造应采用符合国家及行业标准的原材料，如优质冷轧钢板、铜排等。

材料应具有合格证明文件，并进行复验。

2. 生产工艺控制：低压电气柜的生产工艺应符合相关标准，如《电气控制柜制造通用技术条件》等。

生产过程中应进行严格的质量控制，确保设备的加工精度和外观质量。

3. 检验与试验：低压电气柜在制造过程中应进行各项检验与试验，如外观检查、尺寸检查、绝缘电阻测试、耐压试验等。

检验与试验应按照相关标准进行，确保设备符合设计要求和安全性能。

四、安装标准1. 安装环境：低压电气柜的安装环境应符合相关要求，如无剧烈震动、无尘埃、无腐蚀性气体等。

安装位置应便于操作和维护，符合消防安全要求。

2. 安装工艺控制：低压电气柜的安装应按照设计图纸和施工规范进行，确保设备的定位准确、连接可靠。

在安装过程中应保护好设备，避免碰撞和损坏。

3. 调试与验收：低压电气柜安装完成后应进行调试和验收，检查设备的运行状况是否正常。

调试过程中应进行必要的调整和试验，确保设备符合设计要求和安全性能。

验收时应做好记录，对不合格的项目及时进行处理和整改。
