低压配电柜GGD技术规范方案设计

低压配电柜技术规范1.总则1.1本规范书提出最低限度的技术要求,未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求.1.2本规范书所使用的标准,如与需方报执行的标准发生矛盾时按较高标准执行.2.设备规范2.1名称:高级型低压固定式开关柜2.2型号:GGD型2.3电气参数2.3.1绝缘水平和额定工作电压a.主电路绝缘水平:工频2500V(1分钟);b.主电路额定工作电压:交流400V;660V;c.频率:50HZ.2.3.2辅助电路额定工作电压a.交流:400V、230V;2.3.3额定电流a．母线额定电流:2500A(MAX);b．支母线额定电流:1400A.2.3.4额定短时耐受电流a.主母线结构在规定的试验条件下,1S内所能承受的电流值为100KA(有效值).b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA(有效值).c.保护接地导体在规定的试验条件下,1S内所能承受的电流值为30KA(有效值).2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值140KA.2.3.6作为保护元件(如断路器熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值).3. 技术标准3.1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准：GB7251.3-2006 注：低压成套开关设备和控制设备第三部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求（idt IEC439-3:2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681-1981《人-机界面标志标识的基本和安全规则，指示器和操作器的编码规则》 GB/T4025-2003《外壳防护等级（IP代码）》 GB4208-1983质量体系符合GB/TI9901-94，ISO9001-94标准。

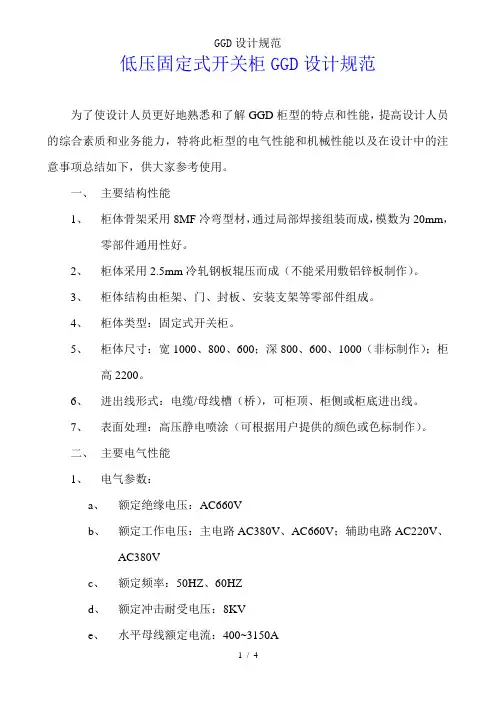

低压固定式开关柜GGD设计规范为了使设计人员更好地熟悉和了解GGD柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。

一、主要结构性能1、柜体骨架采用8MF冷弯型材，通过局部焊接组装而成，模数为20mm，零部件通用性好。

2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。

3、柜体结构由柜架、门、封板、安装支架等零部件组成。

4、柜体类型：固定式开关柜。

5、柜体尺寸：宽1000、800、600；深800、600、1000（非标制作）；柜高2200。

6、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。

7、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。

二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：400~3150Af、水平母线额定短时耐受电流（1S热稳定）：GGD1/15KA；GGD2/30KA；GGD3/50KAg、水平母线额定峰值耐受电流（动稳定）：GGD1/30KA；GGD2/63KA；GGD3/105KAh、外壳防护等级：IP30、IP40i、过电压等级：IVj、污染等级：3k、母线系统可采用三相四线、三相五线l、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、馈电柜、电容柜、计量柜、母线转接柜。

3、水平母线规格：400A采用TMY-3（40X4）630A采用TMY-3（50X5）1250A采用TMY-3（80X8）1600A采用TMY-3（100X8）2000A采用TMY-3X2（60X10）2500A采用TMY-3X2（80X10）3150A 采用TMY-3X2（120X10）注：母线夹规格参照配套厂家的样本！4、水平母线与分支母线之间的搭接采用螺栓连接。

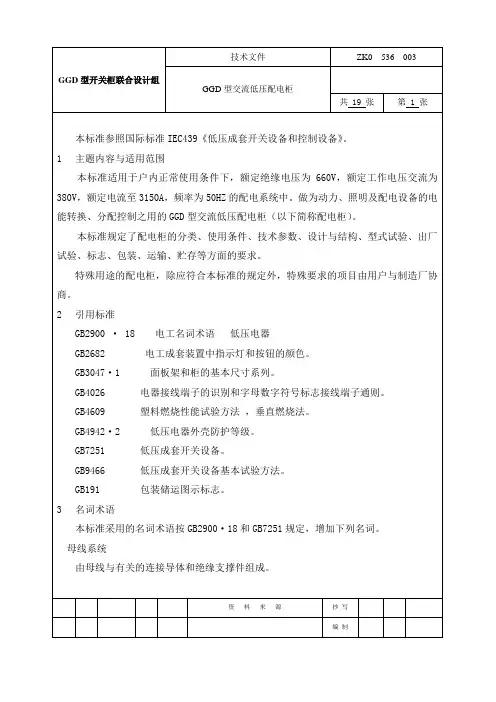

GGD型交流低压配电柜技术规范1.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

1.2 本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

1.3 本技术规范引用了GGD型低压开关柜《技术条件》，并反映了我公司应标产品的实际水平。

2.引用标准2.1 GB7251.1-97《低压成套开关设备》；2.2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942.2-93《低压电器外壳防护等级》。

3.设备运行环境3.1周围空气温度，上限+40°C，下限-15°C。

3.2海拔高度，不大于1500m。

3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。

（20℃时）3.4 地震烈度：不超过8度。

（中国12级度标准）3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；4.电气性能4.1 额定工作电压：380V；4.2 额定电流：1000A，1600A，3150A；4.3 额定短路开断电流：15kA，30kA，50kA；4.4 额定短时耐受电流（1S）：15kA，30kA，50kA；4.5 额定峰值耐受电流：30kA，63kA，105kA。

5.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列：2200mm；5.1.2 柜宽尺寸系列：600，800，1000，1200mm；5.1.3 柜深尺寸系列：600，800mm。

5.2 防护等级5.2.1 正常使用环境：IP30；5.2.2 特殊作用环境：IP40。

5.3 涂装，也可由买方选择。

5.4结构设计，选用宝钢优质冷轧钢板制造。

构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。

.概述GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

本技术规范引用了GGD型低压开关柜《技术条件》。

2.引用标准《低压成套开关设备》；IEC439《低压成套设备和开关设备》；GB/《低压电器外壳防护等级》。

3.设备运行环境周围空气温度，上限+40°C，下限-15°C。

海拔高度，不大于1500m。

环境相对湿度：日平均不大于60%，月平均不大于90%。

（20℃时）地震烈度：不超过8度。

（中国12级度标准）耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：；垂直：；正弦波持续时间：5周波；安全系数：动态；静态：；4.电气性能额定工作电压： 400V；额定电流： 1000A，1600A，3150A；额定短路开断电流： 15kA，30kA，50kA；额定短时耐受电流（1S）： 15kA，30kA，50kA；额定峰值耐受电流： 30kA，63kA，105kA。

4.结构性能外形尺寸柜高尺寸系列： 2200mm；柜宽尺寸系列： 600，800，1000，1200mm；柜深尺寸系列： 600，800mm。

防护等级正常使用环境： IP30；特殊作用环境： IP40。

涂装涂装采用环氧树脂粉末静电喷涂。

颜色：驼灰色、整体单色调。

结构设计开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。

构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。

通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，缩短了制造周期，提高了工作效率。

柜体在设计时充分考虑到运行中的散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内热量到一定量时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

GGD型交流低压配电柜技术性能描述一.概述GGD型交流低压配电柜开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50HZ，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。

该产品分断能力高，额定短时耐受电流达50KA。

线路方案灵活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的代表产品之一。

该产品符合GB7251《低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制设备》等标准。

二.正常使用条件2.1环境温度:-25℃～+40℃;24h内的平均温度不高于+35℃。

2.2海拔高度：≤1000m。

2.3相对湿度在：在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。

（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

2.4 设备安装时与垂直面的倾斜度不超过5度。

2.5设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

三.技术参数3.1主要技术参数(见表1)3.2辅助电路方案辅助电路的设计分供用电方案和发电厂方案两部分。

3.3主母线额定电流在1500A及以下时采用单铜排母线。

额定电流大于1500A 时采用双铜排母线。

母线的搭接面均采用搪锡工艺处理。

3.6 电器元件选择3.6.1 GGD柜主要采用国内已能批量生产的电器元件。

如DW17、DZ20、DW15等，框架断路器也可选用YCW1（DW45）、CW1、AE、M、F等，塑壳断路器选用YCM1、CM1、TM30等国内外较先进的电器元件。

3.6.2 HD13BX和HS13BX型旋转操作式刀开关是专为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一实用新型的电器元件。

3.6.3 如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

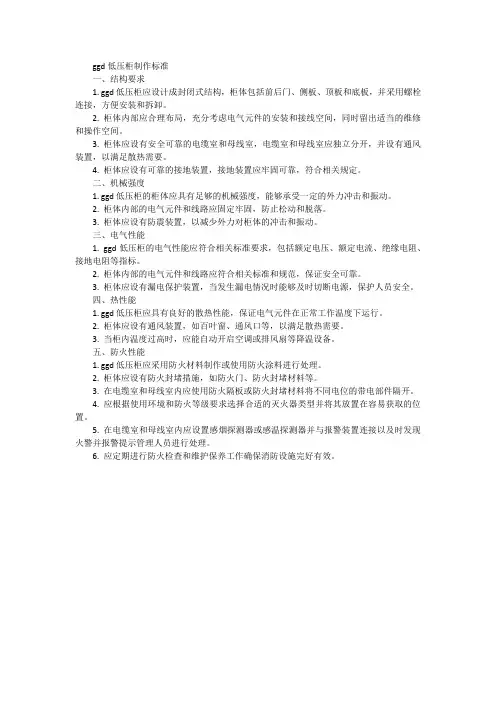

ggd低压柜制作标准一、结构要求1. ggd低压柜应设计成封闭式结构，柜体包括前后门、侧板、顶板和底板，并采用螺栓连接，方便安装和拆卸。

2. 柜体内部应合理布局，充分考虑电气元件的安装和接线空间，同时留出适当的维修和操作空间。

3. 柜体应设有安全可靠的电缆室和母线室，电缆室和母线室应独立分开，并设有通风装置，以满足散热需要。

4. 柜体应设有可靠的接地装置，接地装置应牢固可靠，符合相关规定。

二、机械强度1. ggd低压柜的柜体应具有足够的机械强度，能够承受一定的外力冲击和振动。

2. 柜体内部的电气元件和线路应固定牢固，防止松动和脱落。

3. 柜体应设有防震装置，以减少外力对柜体的冲击和振动。

三、电气性能1. ggd低压柜的电气性能应符合相关标准要求，包括额定电压、额定电流、绝缘电阻、接地电阻等指标。

2. 柜体内部的电气元件和线路应符合相关标准和规范，保证安全可靠。

3. 柜体应设有漏电保护装置，当发生漏电情况时能够及时切断电源，保护人员安全。

四、热性能1. ggd低压柜应具有良好的散热性能，保证电气元件在正常工作温度下运行。

2. 柜体应设有通风装置，如百叶窗、通风口等，以满足散热需要。

3. 当柜内温度过高时，应能自动开启空调或排风扇等降温设备。

五、防火性能1. ggd低压柜应采用防火材料制作或使用防火涂料进行处理。

2. 柜体应设有防火封堵措施，如防火门、防火封堵材料等。

3. 在电缆室和母线室内应使用防火隔板或防火封堵材料将不同电位的带电部件隔开。

4. 应根据使用环境和防火等级要求选择合适的灭火器类型并将其放置在容易获取的位置。

5. 在电缆室和母线室内应设置感烟探测器或感温探测器并与报警装置连接以及时发现火警并报警提示管理人员进行处理。

6. 应定期进行防火检查和维护保养工作确保消防设施完好有效。

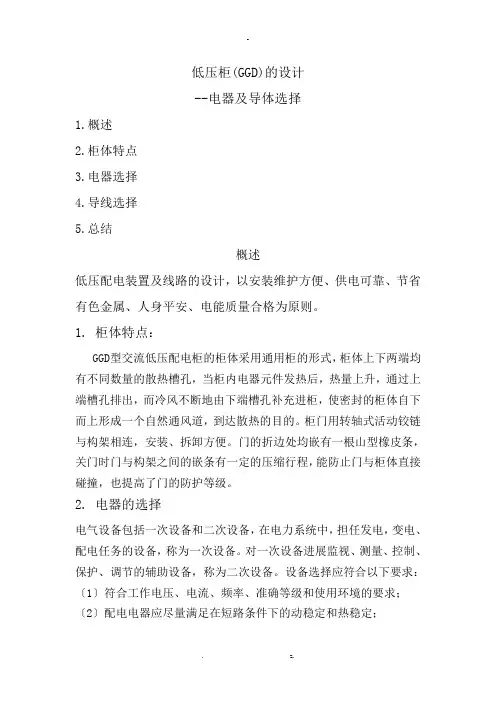

低压柜(GGD)的设计--电器及导体选择1.概述2.柜体特点3.电器选择4.导线选择5.总结概述低压配电装置及线路的设计，以安装维护方便、供电可靠、节省有色金属、人身平安、电能质量合格为原则。

1. 柜体特点：GGD型交流低压配电柜的柜体采用通用柜的形式，柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，到达散热的目的。

柜门用转轴式活动铰链与构架相连，安装、拆卸方便。

门的折边处均嵌有一根山型橡皮条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

2. 电器的选择电气设备包括一次设备和二次设备，在电力系统中，担任发电，变电、配电任务的设备，称为一次设备。

对一次设备进展监视、测量、控制、保护、调节的辅助设备，称为二次设备。

设备选择应符合以下要求：〔1〕符合工作电压、电流、频率、准确等级和使用环境的要求；〔2〕配电电器应尽量满足在短路条件下的动稳定和热稳定；〔3〕断开短路电流用的电器，应尽量满足在短路条件下的通断能力。

3.导体的选择第条 绝缘导体和电缆的型号，应按工作电压和使用环境等要求选择。

第条 选择导体截面时，应符合以下要求：一、导体的允许载流量不应小于线路的负荷计算电流；二、从变压器低压侧母线至用电设备受电端的线路电压损失，一般不超过用电设备额定电压的5%；三、绝缘导线线芯的最小截面，应符合本标准第2.2.7条的规定。

第条 三相四线制中零线的允许载流量不应小于线路中最大的不平衡负荷电流，同时还应符合本标准第4.0.3、4.0.4条的规定。

用于接零保护的零线，其电导不应小于该线路中相线电导的50%。

第条 导体的允许载流量，应根据敷设处的环境温度进展校正。

温度校正系数应按下式确定： 2101t t t t K --= (2.2.4)式中 K ---温度校正系数；1t ---导体最高工作温度(℃)；0t ---敷设处的实际环境温度(℃)；2t ---载流量数据中采用的环境温度(℃)。

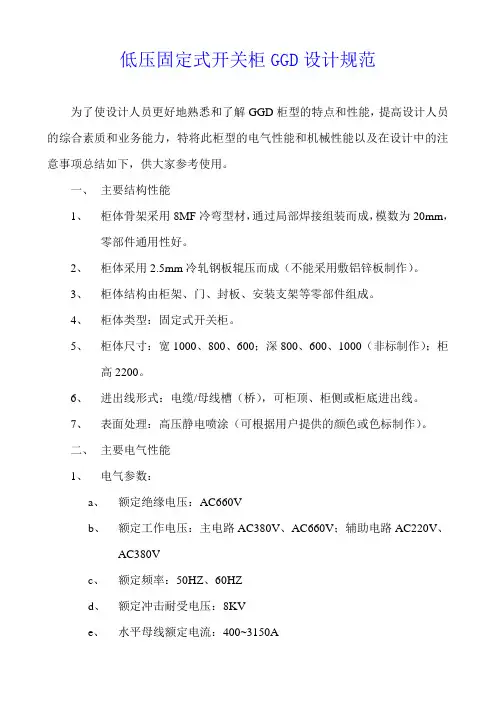

低压固定式开关柜GGD设计规范为了使设计人员更好地熟悉和了解GGD柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。

一、主要结构性能1、柜体骨架采用8MF冷弯型材，通过局部焊接组装而成，模数为20mm，零部件通用性好。

2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。

3、柜体结构由柜架、门、封板、安装支架等零部件组成。

4、柜体类型：固定式开关柜。

5、柜体尺寸：宽1000、800、600；深800、600、1000（非标制作）；柜高2200。

6、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。

7、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。

二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：400~3150Af、水平母线额定短时耐受电流（1S热稳定）：GGD1/15KA；GGD2/30KA；GGD3/50KAg、水平母线额定峰值耐受电流（动稳定）：GGD1/30KA；GGD2/63KA；GGD3/105KAh、外壳防护等级：IP30、IP40i、过电压等级：IVj、污染等级：3k、母线系统可采用三相四线、三相五线l、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、馈电柜、电容柜、计量柜、母线转接柜。

3、水平母线规格：400A采用TMY-3（40X4）630A采用TMY-3（50X5）1250A采用TMY-3（80X8）1600A采用TMY-3（100X8）2000A采用TMY-3X2（60X10）2500A采用TMY-3X2（80X10）3150A 采用TMY-3X2（120X10）注：母线夹规格参照配套厂家的样本！4、水平母线与分支母线之间的搭接采用螺栓连接。

GGD系列低压配电柜技术规范.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

1.2 本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

1.3 本技术规范引用了GGD型低压开关柜《技术条件》。

2.引用标准2.1 GB7251.1-97《低压成套开关设备》；2.2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942.2-93《低压电器外壳防护等级》。

3.设备运行环境3.1周围空气温度，上限+40°C，下限-15°C。

3.2海拔高度，不大于1500m。

3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。

（20℃时）3.4 地震烈度：不超过8度。

（中国12级度标准）3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；4.电气性能4.1 额定工作电压：400V；4.2 额定电流： 1000A，1600A，3150A；4.3 额定短路开断电流： 15kA，30kA，50kA；4.4 额定短时耐受电流（1S）： 15kA，30kA，50kA；4.5 额定峰值耐受电流： 30kA，63kA，105kA。

4.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列： 2200mm；5.1.2 柜宽尺寸系列： 600，800，1000，1200mm；5.1.3 柜深尺寸系列： 600，800mm。

5.2 防护等级5.2.1 正常使用环境： IP30；5.2.2 特殊作用环境： IP40。

5.3 涂装5.3.1涂装采用环氧树脂粉末静电喷涂。

5.3.2颜色：驼灰色、整体单色调。

5.4结构设计5.4.1开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。

小区配套0.4KV低压开关柜GGD技术规范书低压开关柜GGD的技术描述一、概述：GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

二、引用标准所有设备的制造、测试和安装均采用国家标准，同时满足相应的IEC 标准，主要标准号如下：GB7251《低压成套开关设备》IEC439-1《低压成套开关设备和控制设备》ZBK36001《低压抽出式成套开关设备》GB9466《低压成套开关设备基本试验方法》GB14048《低压开关设备和控制设备》GB/T4942-2《低压电器外壳防护等级》GB/T20641-2006 IEC66208:2002 壳体一般要求JB/T6753.1-5—93 电工设备的设备构体公差三、主要技术参数1、总则1.1 本技术协议书规定的开关柜为GGD户内固定式金属封闭开关柜，包括0.4kV 开关柜GGD及其部件和设备在功能设计、结构、性能、安装等方面的技术要求。

1.2 本技术协议书提出的是满足需方最低限度的技术要求。

供方提供的产品完全满足本规范书和国家及行业现行标准的要求。

2．使用环境条件2.1 环境条件2.1.1 安装场所：户内2.1.2 海拔高度：≤1000m2.1.3 环境温度最高温度：＋40C最低温度： -15℃最大日温差： 25℃2.1.4环境湿度：日平均相对湿度≯95％（在25℃时）月平均相对湿度≯90％（在25℃时）2.1.5 耐受地震能力水平加速度0.2g，垂直加速度0.125g同时作用（注：g为地心引力加速度），安全系数≥1．673、开关柜壳体技术要求3.1开关柜型式：结构：钢结构、全封闭组合式屏，应通过中国质量认证中心的强制性认证（CCC）屏体:固定式GGD型尺寸（高×宽×深）： 2200×1000×600、2200×800×600、2200×600×600 颜色：静电喷涂，颜色根据图纸要求3.2开关柜外观、框架等要求3.2.1采用不小于2mm厚的钢板经柔性加工线一次成型C型材并有20模的安装孔。

0.4kV低压开关柜（GGD）技术规范书1、总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。

若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。

1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。

1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。

必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。

1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。

必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。

1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。

1.8本技术规范书未尽事宜，由招投标双方协商确定。

2、参考标准IEC439-1《低压成套开关和控制设备》GB7251 《低压成套开关设备》ZBK36001 《低压抽出式成套开关设备》；上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。

3、工作环境（1）海拔高度：2000m以下（2）最高环境温度：+40℃（3）最低环境温度：-25℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度水平加速度：0.2g垂直加速度：0.1g整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法。

GGD低压配电柜技术要求1.应遵守的标准：1.1生产厂家所提供的设备（包括投标人从别处购来的设备和附件），都必须符合国家有关标准规范和准则的最新版本或修订本。

1.2按买方要求文件提供和设备，应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。

（1）GB7251.1-1997《低压成套开关设备》（2）GB4208-93《防护等级（IP)代码》（3）IEC-439.1《低压成套开关设备和控制设备》（4）GB1207 《电压互感器》（5）GB4208-93《电流互感器》（6）DL/T620-1997 交流电气装置的过电压保护和绝缘配合2.使用环境条件安装地点户内海拔高度数1000米以下最大月平均相对湿度90%最大平均相对湿度95%最高环境温度45℃最低环境温度-20℃地震烈度8度3.0.4KV低压开关柜技术要求：（1）0.4KV低压开关柜与型式：GGD型低压开关柜（2）技术参数：(3)柜体及安装附件①柜体必须按标准GGD柜配置；②柜体必须配置整体型功能板；③柜体附件必须按标准GGD柜配置，如电缆转接件L型铜排；（4）GGD型低压开关柜的开关选型要求：技术要求如下：断路器均选用正泰NM1型断路器；技术参数（5）电流互感器型式：穿心悬挂式5.柜子壳体外売用钢板经数控机床加工和弯折之后拴接而成的，仪表门及面板要求2.0mm 冷扎钢板，除通风口、排气口外，不得用网状纺织物、不耐火或类似的材料制造，并具有一定的强度。

6.主母线和分支母线A.主母线和分支母线应由高导电率的铜导体或铝导体由螺栓连接而成，导体的截面满足截流所必需的要求值。

B.主母线的支撑绝缘体不吸潮，机械强度和电气强度应保持稳定。

7.技术文件和图纸：7.1需交付的图纸及文件（1）需经确认的图纸（2）最终图纸和产品明细（3）安装、运行和维护手册（4）最终设计、安装图纸和产品说明书、试验报告7.2说明书包括以下资料（1）全部详细的安装资料（2）额定值和特性要求（3）维护和检验要求（4）运行条件（5）试验条件7.3提供以下各项试验报告（1）例行试验和型式试验报告（2）其它适用的说明和资料文件等。

GGD系列低压配电柜技术规范.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

1.2 本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

1.3 本技术规范引用了GGD型低压开关柜《技术条件》。

2.引用标准2.1 GB7251.1-97《低压成套开关设备》；2.2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942.2-93《低压电器外壳防护等级》。

3.设备运行环境3.1周围空气温度，上限+40°C，下限-15°C。

3.2海拔高度，不大于1500m。

3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。

（20℃时）3.4 地震烈度：不超过8度。

（中国12级度标准）3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；4.电气性能4.1 额定工作电压：400V；4.2 额定电流：1000A，1600A，3150A；4.3 额定短路开断电流：15kA，30kA，50kA；4.4 额定短时耐受电流（1S）：15kA，30kA，50kA；4.5 额定峰值耐受电流：30kA，63kA，105kA。

4.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列：2200mm；5.1.2 柜宽尺寸系列：600，800，1000，1200mm；5.1.3 柜深尺寸系列：600，800mm。

5.2 防护等级5.2.1 正常使用环境：IP30；5.2.2 特殊作用环境：IP40。

5.3 涂装5.3.1涂装采用环氧树脂粉末静电喷涂。

5.3.2颜色：驼灰色、整体单色调。

5.4结构设计5.4.1开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。

构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。

低压配电柜技术规范1.总则1.1本规范书提出最低限度的技术要求,未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求.1.2本规范书所使用的标准,如与需方报执行的标准发生矛盾时按较高标准执行.2.设备规范2.1名称:高级型低压固定式开关柜2.2型号:GGD型2.3电气参数2.3.1绝缘水平和额定工作电压a.主电路绝缘水平:工频2500V(1分钟);b.主电路额定工作电压:交流400V;660V;c.频率:50HZ.2.3.2辅助电路额定工作电压a.交流:400V、230V;2.3.3额定电流a．母线额定电流:2500A(MAX);支母线额定电流:1400A.b．2.3.4额定短时耐受电流a.主母线结构在规定的试验条件下,1S内所能承受的电流值为100KA(有效值).b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA(有效值).c.保护接地导体在规定的试验条件下,1S内所能承受的电流值为30KA(有效值).2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值140KA.2.3.6作为保护元件(如断路器熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值).3. 技术标准3.1引用标准《低压成套开关设备和控制设备》GB7251-2005试验依据标准：GB7251.3-2006 注：低压成套开关设备和控制设备第三部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求（idt IEC439-3:2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》GB/T2681-1981《电工成套装置中的指示灯和按钮》GB/T2681-1981《人-机界面标志标识的基本和安全规则，指示器和操作器的编码规则》GB/T4025-2003 《外壳防护等级（IP代码）》GB4208-1983质量体系符合GB/TI9901-94，ISO9001-94标准。

低压柜技术规范一、总则1.低压柜技术要求1.1设备制造应遵循的规范和标准：GB4728.1~13 电气图用图形符号GB7251 低压成套开关设备1.2设备的环境运行条件1.2.1安装地点：室内1.2.2海拔高度：不低于1000米1.2.3地震烈度：8度4污秽等级：II级1.3气象条件：最高温度：40℃最低温度：-20℃温差：15K环境相对湿度：日相对湿度平均值不大于95%；月平均相对湿度不大于90% 1.4 低压开关柜的技术参数：1.4.1设备名称：低压固定式成套开关设备1.4.2 设备型号：GGD1.4.3 额定工作电压：AC380V1.4.4额定绝缘电压：AC400V1.4.9 技术条件低压开关柜按系统电压低于1kV并应按IEC60439-1，IEC60227的要求进行设计。

主母线最大额定电流4000安培。

1.4.10 一次元件配置原则(按招标图纸规定的型号及技术要求配置)1.4.11 二次元件配置原则(根据保护控制、计量要求及结构尺寸进行配置)1.4.12 设备的柜架为垂直地面安装的自撑式结构。

二、柜架和外壳结构件采用优质冷轧钢板，应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定。

同时不因成套设备的吊装、运输等情况而影响设备的性能。

1.开关柜类型：金属固定式开关柜GGD型2.额定电压：1KV3.工频耐压：2.5KV/min4.额定频率：50Hz5.主母线额定电流：4000A6.额定热稳定电流：30KA7. 柜内带电部分相对相、相对地的空气间隙：≥ 20mm8. 防护等级：IP309.开关柜外型尺寸：800×600×2200（回路电流小于1600A）；1000×600×2200（回路电流大于2000A）；三、断路器技术参数1.断路器类型：框架式断路器、塑壳断路器等国内外先进的元器件2.额定电压：1KV3.额定电流：1）进线断路器额定电流：见系统图2）馈线断路器额定电流：见系统图4.额定频率：50Hz5.额定断路开断电流：50KA6.额定峰值耐受电流：63KA7.额定短路关合电流：50KA8.绝缘特性：工频耐压水平：相对地、2KV /min；9.开关柜的技术要求9.1母线的要求：开关柜母线和分支母线a)开关柜的主母线和分支母线采用高电导率铜排连续焊接和螺栓连接，相邻柜之间采用金属隔板；母线的搭接及其紧固件的选用符合GBJ149-90的要求；主母线及分支母线截面满足载流量的要求；母排的相色、排列顺序符合要求。

GGD低压固定式开关柜技术规范一、概述1、GGD型交流低压开关柜是根据能源部、设计部门及广大电力用户的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

2、本开关柜具有；配电方案灵活、组合方便、结构新颖、分断能力高、动热稳定好、防护等级高、系列性及实用性强等特点。

3、GGD开关柜适用于发电厂、变电站、各工矿企业等电力用户。

4、本技术规范引用了GGD型低压开关柜《技术条件》，并反映了我公司应标产品的实际水平。

5、本技术规范给出了GGD固定式开关柜的主要标准、性能参数、结构特点、配套元件等可考核的基本要素。

6、完全响应招标文件的要求。

本规范覆盖了招标书的技术要求，如有未述及的部分以招标文件的要求为准。

二、引用标准1、GB7251.1-2005 《低压成套开关设备和控制设备》2、GB1497-85 《低压电器基本标准》3、GB14048-2006 《低压开关设备和控制设备》4、GB3047.1-95 《面板、框架和柜的基本尺寸》5、GB2681-81 《电工成套装置中的导线颜色》6、GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》7、GB/3047.1-95 《面板、架和柜的基本尺寸系列》8、IEC60439-99 《低压成套开关设备和控制设备》9、IEC60529-89 《外壳防护等级的分类》10、GB191-2000 《包装、储运指示标志》11、GB13384-92 《机电产品包装通用技术条件》12、GB50054-95 《低压配电设计规范》13、GB9466-88 《低压成套开关设备基本试验方法》14、GB/T2900-2000 《电工术语》15、DJ8-79 《电力设备接地设计规程》三、使用环境条件1、海拔高度不得超过2000米。

2、使用环境温度：最高+40℃，最低-5℃(户外)。

3、环境相对湿度：日平均不大于95%，月平均不大于90%。

4、地震烈度为8度。

5、污秽等级：Ⅲ级。

变电所低压开关柜技术要求一、技术规范及要求1、设备厂家必须按照相关国家法律、法规及行业规范、规定、标准等进行设备和材料的制造或加工。

2、所选用的设备、材料要求符合相关国家法律、法规及行业规范、规定、标准等。

二、供货内容及数量1、GGD2型低压开关柜5台（进线柜2台、联络柜1台、出线柜2台）2、UPS不间断电源（山特）6KV A三、设备主要技术参数1、GGD配电柜额定电压：380V额定频率：50HZ额定工作电流：400A额定短路开断电流：30KA（1s）额定峰值耐受电流：63KA（0.1s）2、UPS不间断电源额定功率：6KV A输入电压范围：176-276V输入频率范围：47-55Hz输出电压范围：213-226V输出频率范围：50±0.5%Hz四、相关技术要求1、产品必须执行下列标准：GB7251.1-2005 《低压成套开关设备和控制设备》第1部分：型式试验和部分型式试验成套设备；GB7251.3-2006 《低压成套开关设备和控制设备》第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；GB3.047.1-1995 《高度进制为20mm的面板、架和框的基本尺寸系列》；IEC439 《低压成套开关设备和控制设备》；GB4208-1993 《防护等级》。

2、防护等级不低于IP40。

3、进线柜配有上、下隔离开关各一个，断路器一台。

要求柜内断路器要求使用MT06N13PD/O 5.0E（欠压延时5S可调）型智能真空断路器，断路器具有微机远控和信号上传功能；能够数显电压和电流等参数、预留一开一闭开关状态指示触点；刀开关选用HD13BX-400/31型刀开关。

进线方式应采用柜底电缆进线。

电流互感器要求使用LMZ1-0.66 400/5型电流互感器。

4、母联柜配有隔离开关两个，断路器一台。

要求柜内断路器选用MT06N13PD/O 5.0E型智能真空断路器，断路器具有微机远控和信号上传功能、预留两开两闭开关状态指示触点；能够数显电压和电流等参数；刀开关选用HD13BX -400/31型刀开关。

GGD固定式低压开关柜技术规格书目录一、技术标准二、开关柜形式三、开关柜结构四、电气参数五、开关柜使用环境条件六、关键元器件6.1 框架断路器6.2 塑壳断路器6.3 交流接触器6.4 热继电器6.5 电机保护器6.6低压无功赔偿柜6.7 软开启器6.8 变频器6.9多功效电度表6.10 电流互感器6.11 端子排6.12 过电压保护器6.13 母排6.14 熔断器一、技术标准低压开关柜应符合本规格书下列最新版标准及规范要求（假如下表不是最新版应按最新版本制作）GB1207 《电压互感器》GB1208 《电流互感器》GB3983.1 《低电压并联电容器》GB4942.4 《低压电器外壳防护等级》GB7251.1 《低压成套开关设备》GB7261 《继电器及继电保护装置基础试验方法》GB9166 《低压成套开关设备基础试验方法》GB10231 《保护继电器结构型式和基础技术导则》GB13539 《低压熔断器》GB/T9661 《低压抽出式成套开关设备》GB501501 《电气装置安装工程电缆线路施工及验收标准》GB50168 《电气装置安装工程电缆线路施工及验收规范》GB50171 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB14048 《低压开关设备和控制设备低压断路器》二、开关柜形式GGD固定式开关柜三、开关柜结构柜体采取通用柜形式，框架用8MF冷弯型钢局部焊接或组装而成。

框架零件及专用配套零件由型钢定点生产厂家配套供货，以确保柜体精度和质量，通用柜零部件按模块原理设计，设有20模安装孔，通用系数高。

◇柜体顶板和底板上全部有不一样数量散热槽孔，形成自下而上自然通风道，利于散热。

◇柜体及其各部件外形尺寸采取黄金分割原理设计。

◇柜门用转轴式活动铰链和框架相连，安装、拆缷方便；门折边处均嵌有一根山型橡塑条，能预防门和柜体直接碰撞。

◇装有电器元件柜门由多股软铜线和框架连接，柜内安装部件用滚花螺钉固定在框架上，从而形成完整接地回路。
