单相调速电机串并联绕组接线图

单相电机的调速原理
单相电机的调速原理基本上有以下几种：
1. 电压调制调速原理：通过改变供电电压的大小来调节单相电机的转速。

在给定的控制范围内，降低电压可以降低转速，增加电压可以提高转速。

这种调速原理适用于无载荷或负载较小的情况，但会导致电机起动困难和转矩降低。

2. 电容器调速原理：单相电容器调速是通过改变电机电容值的大小来调节单相电机的转速。

通过增加或减少电容器的并联来改变电机的功率因数，从而调节转速。

这种调速原理适用于电动工具等小功率的单相电机。

3. 变频器调速原理：变频器是一种能够将单相电源转换为多相电源的装置。

通过改变变频器输出的多相电源的频率与电压来调节单相电机的转速。

这种调速原理可以实现较广范围内的调速，但需要额外的变频器设备。

4. 断续工作原理：单相电机可以通过周期性切断电源与单相绕组的连接，使电机在正反两个方向上交替工作。

通过改变切断时间比例，可以调节单相电机的转速。

这种调速原理适用于负载波动较大，对转速要求不高的场合。

以上是一些常见的单相电机调速原理，不同的调速原理适用于不同的场合，可以根据实际需求选择合适的调速方式。

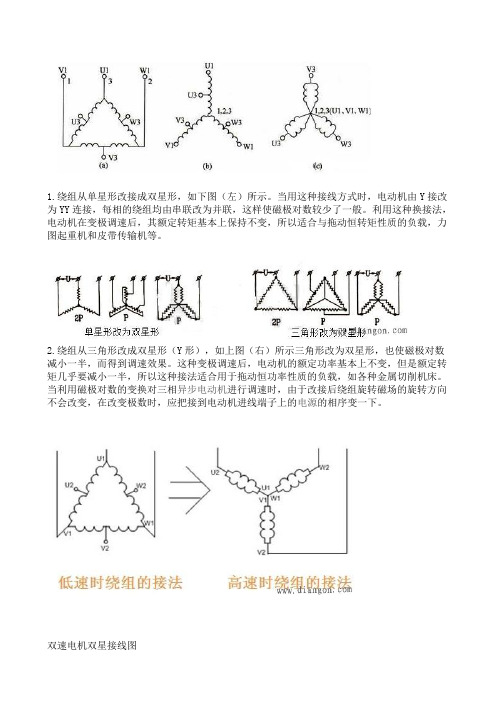

1.绕组从单星形改接成双星形，如下图（左）所示。

当用这种接线方式时，电动机由Y接改为YY连接，每相的绕组均由串联改为并联，这样使磁极对数较少了一般。

利用这种换接法，电动机在变极调速后，其额定转矩基本上保持不变，所以适合与拖动恒转矩性质的负载，力图起重机和皮带传输机等。

2.绕组从三角形改成双星形（Y形），如上图（右）所示三角形改为双星形，也使磁极对数减小一半，而得到调速效果。

这种变极调速后，电动机的额定功率基本上不变，但是额定转矩几乎要减小一半，所以这种接法适合用于拖动恒功率性质的负载，如各种金属切削机床。

当利用磁极对数的变换对三相异步电动机进行调速时，由于改接后绕组旋转磁场的旋转方向不会改变，在改变极数时，应把接到电动机进线端子上的电源的相序变一下。

双速电机双星接线图
你数每极每相有多少个槽就可以了，再用总槽数除以相数，再除以刚才数的每极每相的槽数，就是极对数，如果算极数，就用你算出来的极对数乘以2。

每一相的四个线圈可以串联也可以2个串联为一组后并联；串联成2磁极或4磁极均可，并联亦行。

每一相的四个线圈在定子中可以排列2个为一组磁极共2组构成2磁极或1个为一组构成4磁极。

P=1
N=60f/P
P=Tn/9550
在功率不变的情况下，星星接法，电压低，电流大，启动速度快，但是转速慢；角型接法电压大，电流小，启动速度慢，速度快。

P=UIcosφ。

各类电气控制接线图，非常全面！1.可控硅调速电路2.电磁调速电机控制图3.三相四线电度表互感器接线4.能耗制动5.顺序起动，逆序停止6.锅炉水位探测装置7.电机正反转控制电路8.电葫芦吊机电路9.单相漏电开关电路10.单相电机接线图11.带点动的正反转起动电路12.红外防盗报警器13.双电容单相电机接线图14.自动循环往复控制线路15.定子电路串电阻降压启动控制线16.按启动钮延时运行电路17.星形- 三角形启动控制线路18.单向反接制动的控制线路19.具有反接制动电阻的可逆运行反接制动的控制线路20.以时间原则控制的单向能耗制动线路21.以速度原则控制的单向能耗制动控制线路22.电动机可逆运行的能耗制动控制线路23.双速电动机改变极对数的原理24.双速电动机调速控制线路25.使用变频器的异步电动机可逆调速系统控制线路26.正确连接电器的触点27.线圈的连接28.继电器开关逻辑函数29.三相半波整流电路图30.三相全波整流电路图31.三相全波6脉冲整流原理图32.六相12脉冲整流原理图33.负载两端的电压在一个周期中，每个二极管只有三分这一的时候导通（导通角为120度）。

负载两端的电压为线电压。

34.直流调速原理功能图35.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

36.三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V 三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

37.单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

电动机他励,并励,串励工作原理
电动机的励磁方式决定了其工作原理，以下是电动机他励、并励和串励的工作原理：
1. 他励电动机：励磁绕组与电枢绕组无连接关系，由其他直流电源对励磁绕组供电。

运行过程中励磁磁场稳定且容易控制，易实现再生制动。

当采用永磁激励时，电机效率高，重量体积小。

但由于励磁磁场稳定，电机机械特性不理想，无法产生足够大的输出转矩。

2. 并励电动机：励磁绕组与电枢绕组相并联，共用同一电源。

励磁绕组两端电压就是电枢绕组两端电压，励磁绕组用细导线绕成，匝数多，电阻大，励磁电流较小。

性能基本与他励式直流电机相同。

3. 串励电动机：励磁绕组与电枢绕组串联后，再接于直流电源。

这种直流电机的励磁电流就是电枢电流。

这种电机内磁场随着电枢电流的改变有显著的变化。

为了使励磁绕组中不引起大的损耗和电压降，励磁绕组的电阻越小越好，所以串励式直流电机通常用较粗的导线绕成，它的匝数较少。

串励式直流电机在低速运行时，能给电动汽车提供足够大的转矩，而在高速运行时，电机电枢中的反电动势增大，与电枢串联的励磁绕组中的励磁电流减小，电机高速运行时的弱磁调速功能易于实现，因此串励式直流电机驱动系统能较好地符合电动汽车的特性要求。

以上内容仅供参考，如需电动机他励、并励、串励工作原理的更多信息，建议查阅相关电动机的工作原理文献或咨询专业技术人员。

牛人总结的41例超实用接线方法1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

电磁调速电动机工作原理及接线图(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％ (20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

单相调速电机绕组接线图
单相调速电机绕组接线图
图例说明：
1.红色表示调速绕组 ,绿色表示付绕组（启动绕组）.
表示主绕组单相电源接入端 .
表示付绕组电容接入端 .1.2.3 分别为快 ,中，慢三速。

？
4.具有抽头调速的单相电机采用整钦法，钦线顺序先主绕组再付绕组，后调速绕组。

HI L-2型接线（双速）
3 M
CD
2
a
L
T型16槽三速接
线
单相12槽nJ逆罩极绕组
红绿色为两个罩极绕纽,M 11为主绕组,
G为罩极公其端,F Z分别与G短接町实现正反转.
16槽三速L-速接线
O
a *
L-2型8槽二速接线图
L-2型8槽双速接线
1.L-1型调速绕组的经验计尊
叩 ” 36.8 T /H I
W X = K L <2P*W P ^―干 ----------- (匝〉
式中； '
W K ;主绕组每极匝数〈匝/极〉
K L ：经验系数，一般取0.435 - 0. 485
m !降低后转速一般4极取1000. 780两
档
调速绕组线经略小于主绕俎.
2. Y 型调速绕组的经验计篦
K T : 一般取 1.52 - 1. 7
其它同上 2・L-2型调速统组的经验计宾
Wx = 2F*WFm"g(C3Ld 2?/rf
式中；
・矗：取值同LT 中乩 Wx = K T * K L * 2P<W PH . 式中：
36・ 8 Viil
®>
其它同上
1
2
G
调速绕组与主绕组串'并联改变主绕组阻抗获得调速目的.。

图3 单相异步电动机的机械特性单相异步电动机原理及正反转单相异步电动机是指用单相交流电源供电的异步电动机。

单相异步电动机具有结构简单、成本低廉、噪声小、使用方便、运行可靠等优点，因此广泛用于工业、农业、医疗和家用电器等方面，最常见于电风扇、洗衣机、电冰箱、空调等家用电器中。

但是单相异步电动机与同容量的三相异步电动机相比，体积较大，运行性能较差。

因此，单相异步电动机一般只制成小容量的电动机，功率从几瓦到几千瓦。

单相异步电动机在家用电器中的应用特别广泛，与人们的生活密切相关。

单行异步电动机的结构如下图：一、 单相异步电动机的工作原理和机械特性 当单相正弦交流电通入定子单相绕组时，就会在绕组轴线方向上产生一个大小和方向交变的磁场，如图1所示。

这种磁场的空间位置不变，其幅值在时间上随交变电流按正弦规律变化，具有脉动特性，因此称为脉动磁场，如图2(a)所示。

可见，单相异步电动机中的磁场是一个脉动磁场，不同于三相异步电动机中的旋转磁场。

(a)交变脉动磁场 (b)脉动磁场的分解 图2 脉动磁场分解成两个方向相反的旋转磁场为了便于分析，这个脉动磁场可以分解为大小相等，方向相反的两个旋转磁场，如图2(b)所示。

它们分别在转子中感应出大小图1 单相交变磁场相等，方向相反的电动势和电流。

两个旋转磁场作用于笼型转子的导体中将产生两个方向相反的电磁转矩T+和T- ，合成后得到单相异步电动机的机械特性，如图3所示。

图中，T+为正向转矩，由旋转磁场B m1产生；T- 为反向转矩，由反向旋转磁场B m2产生，而T为单相异步电动机的合成转矩。

从图3可知，单相异步电动机一相绕组通电的机械特性有如下特点：1．当n=0时，T + =T-，合成转矩T=0。

即单相异步电动机的启动转矩为零，不能自行启动。

2．当n＞0时，T＞0；n＜0时，T＜0。

即转向取决于初速度的方向。

当外力给转子一个正向的初速度后，就会继续正向旋转；而外力给转子一个反向的初速度时，电机就会反转。
