中心镗孔轨道机车轮组轴 DIN 332第4部分中心镗孔：轨道级车轮组轴尺寸mm1 应用范围本标准对轮组重量至2000kg 1) 的轨道级车轮组轴有效。

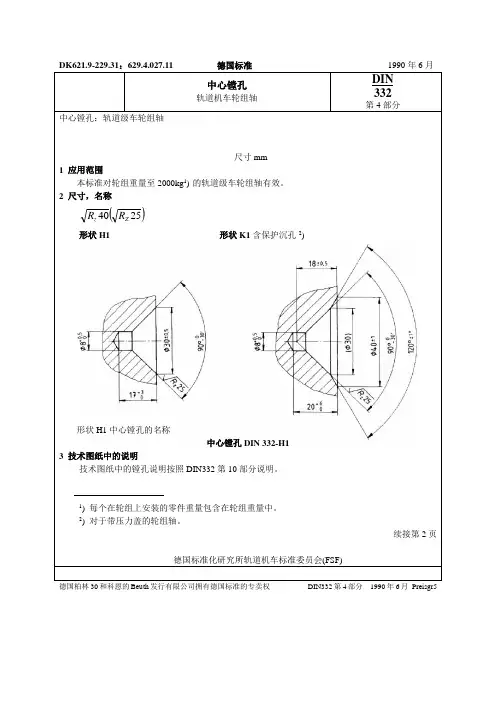

2 尺寸，名称()2540Z z R R形状H1 形状K1含保护沉孔2)形状H1中心镗孔的名称中心镗孔DIN 332-H13 技术图纸中的说明技术图纸中的镗孔说明按照DIN332第10部分说明。
1) 每个在轮组上安装的零件重量包含在轮组重量中。
2) 对于带压力盖的轮组轴。
续接第2页德国标准化研究所轨道机车标准委员会(FSF)德国柏林30和科恩的Beuth 发行有限公司拥有德国标准的专卖权 DIN332第4部分 1990年6月 Preisgr5第2页DIN 332 第4部分引用标准DIN 332第10部分中心镗孔，技术图纸中的说明并行标准DIN 5575 轨道机车，转动轮组，车的外置，主要尺寸DIN5576 轨道机车，外置的转动轮组的轮组轴，公差，过渡弧，表面特性DIN34311 空心钻孔的轮组轴，对中螺栓的孔早期版本DIN332第4部分02.43，04.46，10.56，02.61，07.64，03.77变更如下变更相对于1977年3月版本：a) 删去G和J，变更H为H1和形状K为K1。
b) 目前变更尺寸并且用相应的公差补充。
c) 编辑和标准化的修订并且匹配现代的发展状态。
d) 图纸的登载举例被DIN332第10部分的参考代用。
声明在AA4“零件和设计方针”的AK“DB和工业铁路机车”中提出本标准。
尤其是由于配合上述列出的“并行标准”，必须要修订1977年3月版本(最后一次检验和1982年3月还被认为有效)。
对于目前的形状H和K(新的写法H1和K1)选择一个孔的长度，该长度一方面可安全地被中心顶尖纳入，另一方面容许使用一个生产工具。
国际专利等级B 61 F 5/00B 61 F 15/00。

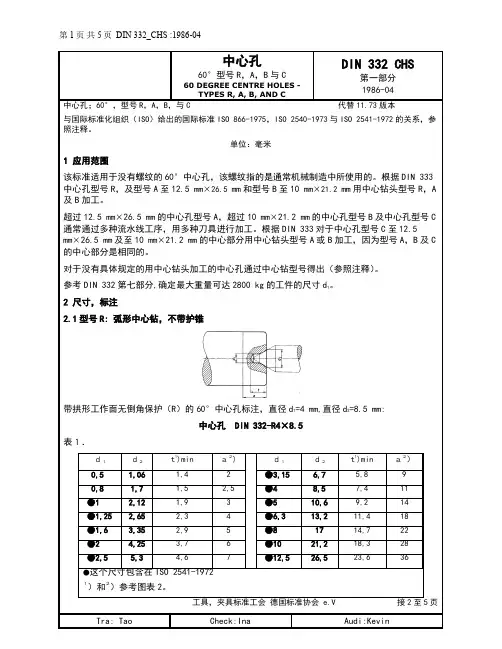

无保护倒角（A）的60°直线型工作平面中心孔标注，直径d1=4 mm,直径d2=8.5 mm:中心孔DIN 332-A4×8.5表2．带锥形倒角保护（B）的直线型60°中心孔标注，直径d1=4 mm,直径d2=8.5 mm:中心孔DIN 332- B4×8.5表32.4类型C: 直线型工作平面，带平截头的护锥（在ISO里没有标准化）带截锥体形保护倒角（C）的直线型60°中心孔标注，直径d1=4 mm,直径d2=8.5 mm:中心孔DIN 332-C4×8.5表4.3 工程图纸标注机械图纸中心孔标注参照 DIN 332第10部分。
参考标准DIN 332第7部分机床；60°中心孔；尺寸测量DIN 332第10部分中心孔；图纸标注DIN 333 60°中心孔；型号R，A和BISO 866-1975*) 中心钻头加工的不带护锥的中心孔。
型号AISO 2540-1973*) 中心钻头加工的带护锥的中心孔。
型号BISO 2541-1972*) 中心钻头加工的弧形中心孔。
型号R其他相关标准DIN 332第2部分电机轴端用60度带螺纹的中心孔DIN 332第4部分用于轨道车辆车轮轴中心孔DIN 332第8部分90°中心孔S型尺寸测量方法之前版本DIN 332第3部分：02.43,09.50xDIN 332第1部分: 09.22,02.43,09.60x,11.73变更跟1973年11月的版本相比，做出以下变更：a) 新收录章节“应用范围”b) 与DIN 820 27第27部分相关的图纸顺序改变了。
c) 带图纸标注的表格被参照DIN 332第10部分替代。
d) 编辑修改。
说明对于中心钻与中心孔有以下ISO标准：ISO 866-1975,ISO 2540-1973和ISO 2541-1972。
中心孔包含在这个国际标准的附录里。
