监控杆常见的型号和规格有哪些

分享！20款监控立杆大样图汇总，绝对精华（附下载）
•
•来源：建筑智能化生态圈

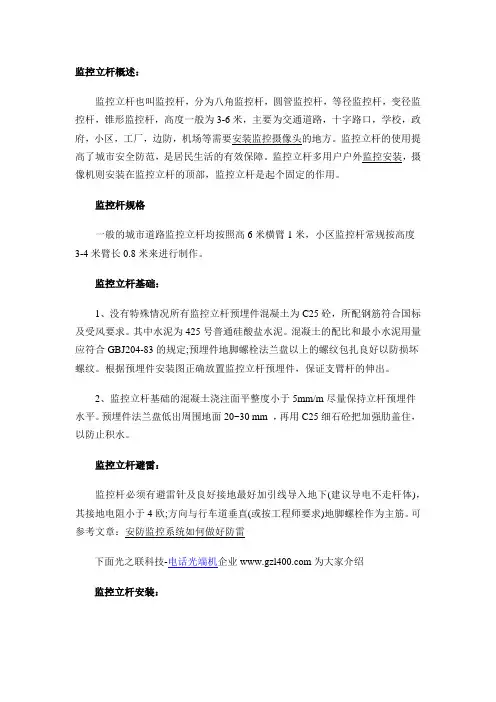

做弱电工程的我们经常要用到监控立杆，监控立杆也叫监控杆，分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米，主要为交通道路，十字路口，学校，政府，小区，工厂，边防，机场等需要监控摄像的地方。

监控立杆的使用提高了城市安全防范，是居民生活的有效保障。

本期小编为大家免费分享20款监控立杆大样图纸，包含12边形、八角、圆形、圆锥形、直通立杆。

需要的小伙伴速速收藏下载，以备不时之需。

需要完整20款监控立杆大样图纸的小伙伴：
方案导读
20款监控立杆大样图纸文件一览：
一、12边形立杆大样图dwg
12m圆锥立杆：
二、八角立杆大样图dwg
3m八角立杆：
4m八角立杆：
三、圆形大小立杆大样图dwg 3m圆形立杆：
四、圆锥形立杆大样图dwg 4m圆锥立杆：
五、直通立杆大样图dwg 4m直通立杆：。

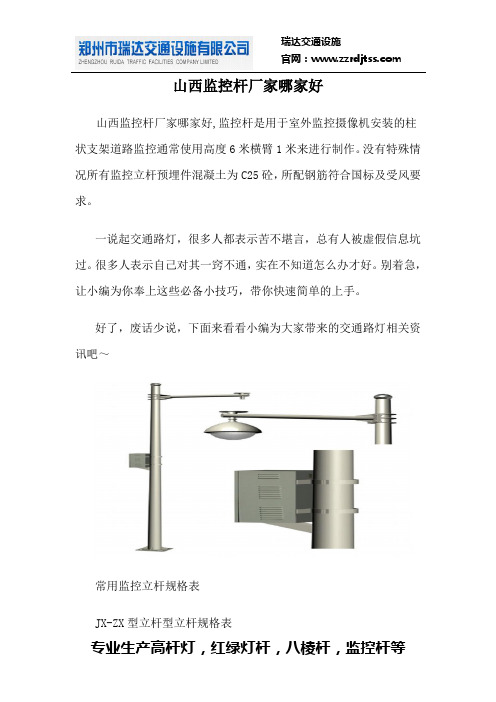

山西监控杆厂家哪家好山西监控杆厂家哪家好,监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂1米来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

一说起交通路灯，很多人都表示苦不堪言，总有人被虚假信息坑过。

很多人表示自己对其一窍不通，实在不知道怎么办才好。

别着急，让小编为你奉上这些必备小技巧，带你快速简单的上手。

好了，废话少说，下面来看看小编为大家带来的交通路灯相关资讯吧～常用监控立杆规格表JX-ZX型立杆型立杆规格表JX-ZX型立杆规格上下直径壁厚JX-ZX型4米立杆120mm--72mm140mm—92mm4.0mm150mm—102mm165mm—117mmJX-ZX型5米立杆140mm—80mm150mm—90mm4.0mm165mm—105mm180mm—120mmJX-ZX型6米立杆165mm—93mm180mm—108mm4.0mm200mm—128mm220mm—148mmJX-ZX型7米立杆180mm—96mm200mm—116mm5.0mm220mm—136mm240mm—156mmJX-ZX型8米立杆180mm—84mm200mm—104mm5.0mm220mm—124mm240mm—144mmJX-ZX型9米立杆200mm—92mm220mm—112mm5.0mm-6.0mm 240mm—132mm280mm—172mmJX-ZX型10米立杆220mm—100mm240mm—120mm5.0mm-6.0mm 280mm—160mm300mm—180mmJX-ZX型12米立杆220mm—76mm240mm—96mm6.0mm-8.0mm280mm—136mm320mm—176mm郑州瑞达交通是一家设计、制作生产，安装监控杆，红绿灯杆，高杆灯龙门架，庭院灯，太阳能路灯，中杆灯，投光灯，草萍灯，道路灯厂家，企业自创建以来，公司占地面积3000平方米，拥有先进的生产设备和雄厚的技术力量，可根据客户需求开发、研制、订做新产品，我公司一贯坚持“用户至上，质优价廉”的宗旨，热诚欢迎您前来洽谈业务，携手合作，共创辉煌！好啦！有关舆情监控软件多少钱的，小编今天就先说到这里了~希望上述这些监控器一套多少钱干货可以帮到你哦~。

监控杆规格Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT监控杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。

8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

常用监控立杆规格表JX-ZX型立杆型立杆规格表JX-ZX型立杆规格上下直径壁厚JX-ZX型4米立杆 120mm--72mm 140mm—92mm150mm—102mm 165mm—117mmJX-ZX型5米立杆 140mm—80mm 150mm—90mm165mm—105mm 180mm—120mmJX-ZX型6米立杆 165mm—93mm 180mm—108mm200mm—128mm 220mm—148mmJX-ZX型7米立杆 180mm—96mm 200mm—116mm220mm—136mm 240mm—156mmJX-ZX型8米立杆 180mm—84mm 200mm—104mm220mm—124mm 240mm—144mmJX-ZX型9米立杆 200mm—92mm 220mm—112mm 240mm—132mm 280mm—172mm JX-ZX型10米立杆 220mm—100mm 240mm—120mm 280mm—160mm 300mm—180mm JX-ZX型12米立杆 220mm—76mm 240mm—96mm 280mm—136mm 320mm—176mm 监控立杆说明：监控杆为圆钢杆，有锥型，变径型，等径型。

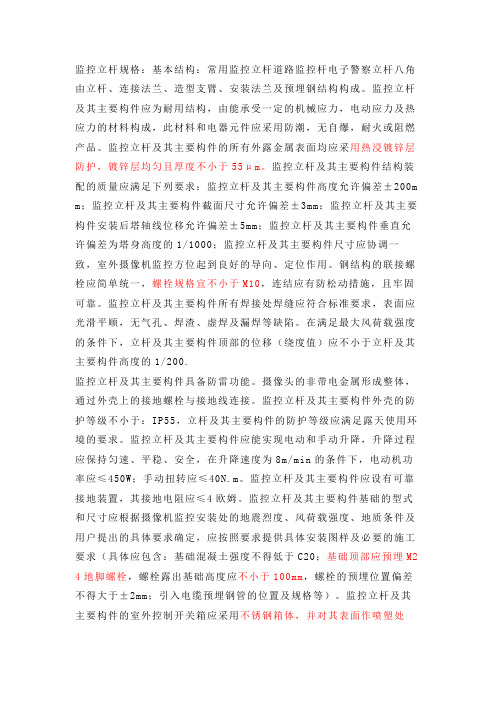

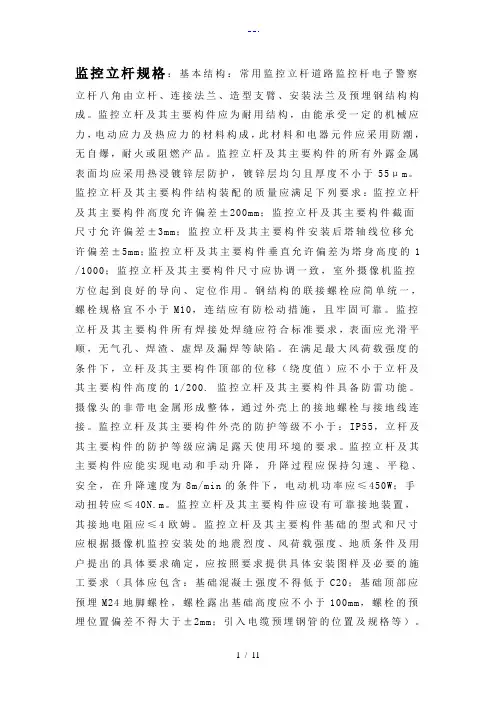

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1 /1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55卩m。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差± 3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000 ；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55 ，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/mi n的条件下，电动机功率应w 450V；手动扭转应w 40N.m监控立杆及其主要构件应设有可靠接地装置，其接地电阻应w4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20 ;基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm引入电缆预埋钢管的位置及规格等）。

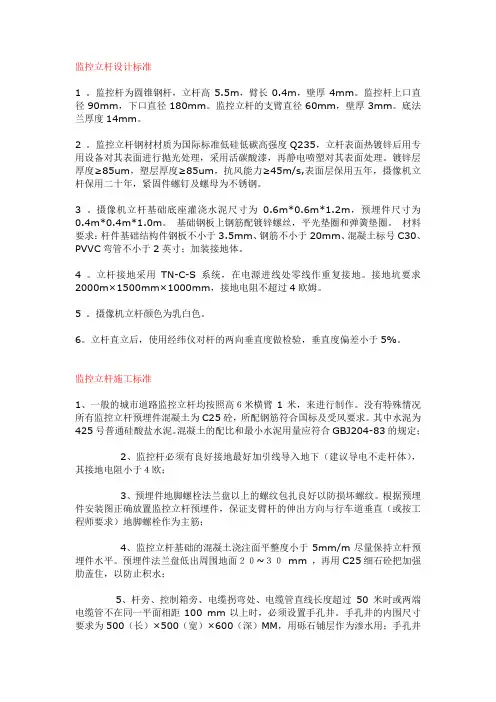

监控立杆设计标准1 。

监控杆为圆锥钢杆，立杆高5.5m，臂长0.4m，壁厚4mm。

监控杆上口直径90mm，下口直径180mm。

监控立杆的支臂直径60mm，壁厚3mm。

底法兰厚度14mm。

2 。

监控立杆钢材材质为国际标准低硅低碳高强度Q235，立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s,表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

3 。

摄像机立杆基础底座灌浇水泥尺寸为0.6m*0.6m*1.2m，预埋件尺寸为0.4m*0.4m*1.0m。

基础钢板上钢筋配镀锌螺丝，平光垫圈和弹簧垫圈。

材料要求：杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸；加装接地体。

4 。

立杆接地采用TN-C-S系统，在电源进线处零线作重复接地。

接地坑要求2000m×1500mm×1000mm，接地电阻不超过4欧姆。

5 。

摄像机立杆颜色为乳白色。

6。

立杆直立后，使用经纬仪对杆的两向垂直度做检验，垂直度偏差小于5%。

监控立杆施工标准1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面２０~３０mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

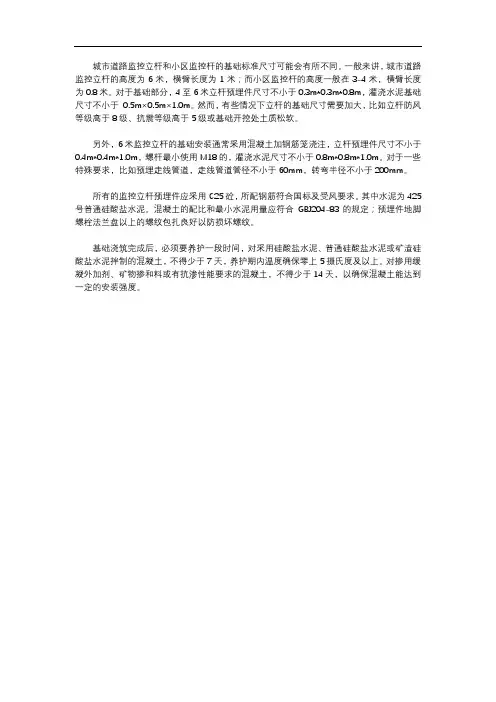

城市道路监控立杆和小区监控杆的基础标准尺寸可能会有所不同。

一般来讲，城市道路监控立杆的高度为6米，横臂长度为1米；而小区监控杆的高度一般在3-4米，横臂长度为0.8米。

对于基础部分，4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m，灌浇水泥基础尺寸不小于0.5m×0.5m×1.0m。

然而，有些情况下立杆的基础尺寸需要加大，比如立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松软。

另外，6米监控立杆的基础安装通常采用混凝土加钢筋笼浇注，立杆预埋件尺寸不小于0.4m*0.4m*1.0m，螺杆最小使用M18的，灌浇水泥尺寸不小于0.8m*0.8m*1.0m。

对于一些特殊要求，比如预埋走线管道，走线管道管径不小于60mm，转弯半径不小于200mm。

所有的监控立杆预埋件应采用C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

基础浇筑完成后，必须要养护一段时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7天，养护期内温度确保零上5摄氏度及以上。

对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土，不得少于14天，以确保混凝土能达到一定的安装强度。

监控立杆规格及施工规范一、说明：监控杆一般分按用途可分为：民用建筑监控立杆(民用)、工业建筑/市政道路监控立杆/电子警察立杆；监控杆主要由立杆、造型支臂、预埋钢结构、避雷针、接地极、设备箱、连接法兰等构成。

（图-1）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。

二、监控立杆：监控立杆一般由钢铁材料、铝合金材料、不锈钢材料制作，可做成圆型杆、锥型杆、方形杆、矩形杆等。

日前市面上主要为圆型上小下大铁杆为主。

钢铁制品监控立杆应采用无缝钢管，整体热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

外层保护层采用高温漆面，颜色均匀(常用色：白色、灰色、浅蓝色)具体由项目确定。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200。

监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控杆及其首要构件垂直容许误差为塔身高度的1/1000。

如下图-2：（图-2）A、工业建筑/市政道路监控立杆/电子警察立杆:工业建筑/市政道路监控立杆/电子警察立杆一般安装高度高，横臂较长，安装设备多、重。

因此所使用的管径大，管壁更厚。

1、立杆下端管径应不小于140 mm±3mm、上端管径应不小于89mm±3mm，横臂应在管径应不小于76mm±3mm，管壁厚度应≥4mm，底盘厚度不小于10mm；2、设备箱外壳采用优质冷轧钢板壁厚≥１.２m m，箱体需达到防水、防盗、隔热、散热效果。

监控杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

常用监控立杆规格表JX-ZX型立杆型立杆规格表JX-ZX型立杆规格上下直径壁厚JX-ZX型4米立杆 120mm--72mm 140mm—92mm 4.0mm150mm—102mm 165mm—117mmJX-ZX型5米立杆 140mm—80mm 150mm—90mm 4.0mm165mm—105mm 180mm—120mmJX-ZX型6米立杆 165mm—93mm 180mm—108mm 4.0mm200mm—128mm 220mm—148mmJX-ZX型7米立杆 180mm—96mm 200mm—116mm 5.0mm220mm—136mm 240mm—156mmJX-ZX型8米立杆 180mm—84mm 200mm—104mm 5.0mm220mm—124mm 240mm—144mmJX-ZX型9米立杆 200mm—92mm 220mm—112mm 5.0mm-6.0mm240mm—132mm 280mm—172mmJX-ZX型10米立杆 220mm—100mm 240mm—120mm 5.0mm-6.0mm280mm—160mm 300mm—180mmJX-ZX型12米立杆 220mm—76mm 240mm—96mm 6.0mm-8.0mm280mm—136mm 320mm—176mm监控立杆说明：监控杆为圆钢杆，有锥型，变径型，等径型。
