数字式绝缘电阻测试仪的使用知识

数字式绝缘电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、功能特点 (6)三、技术指标 (6)四、使用说明 (7)五、注意事项 (8)一．介绍1．仪表工作原理BY2670数字式兆欧表由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

2．仪表电路框图如图所示：3．仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

二．功能特点本表具有以下特点：·输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。

绝缘电阻测试仪操作使用一、绝缘电阻测试仪的基本构成1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。

通常采用直流高压发生器输出稳定的直流高压。

2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。

绝缘电阻测试仪一般还具备计时、比对等功能。

3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED 数码显示屏等。

二、绝缘电阻测试仪的操作使用步骤1.准备工作首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。

然后，检查仪器连接线路是否正确，避免短路或接线错误。

检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。

2.连接测试对象将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。

一般情况下，红色测试线连接正极，黑色测试线连接负极。

3.设置测试参数根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。

根据待测物体的绝缘特性，合理设定测试时长和测试电压。

4.开始测试确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。

待计时结束后，仪器会自动停止输出高压。

5.读取测试结果测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。

通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。

6.结果比对与评判将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。

如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。

7.安全操作在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。

总结：通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。

在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。

绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。

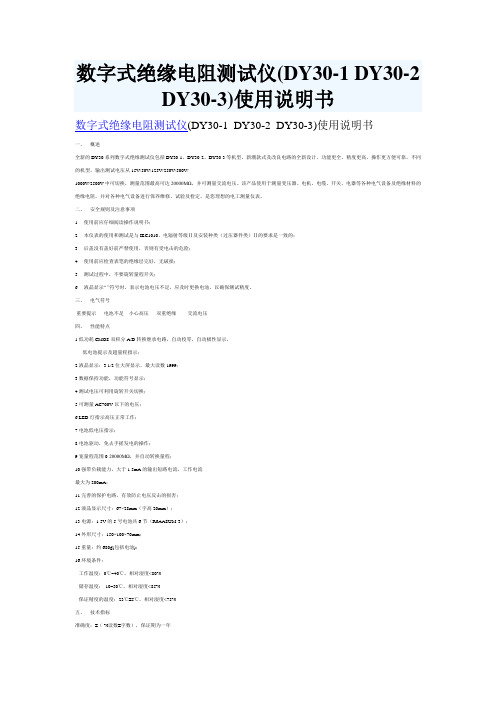

数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书一、概述全新的DY30系列数字式绝缘测试仪包括DY30-1、DY30-2、DY30-3等机型。

新潮款式及改良电路的全新设计、功能更全、精度更高、操作更方便可靠，不同的机型，输出测试电压从15V/50V/125V/250V/500V/1000V/2500V中可切换，测量范围最高可达20000MΩ，并可测量交流电压。

该产品使用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，并对各种电气设备进行保养维修、试验及检定，是您理想的电工测量仪表。

二、安全规则及注意事项1. 使用前应仔细阅读操作说明书；2. 本仪表的使用和测试是与IEC1010、电辐射等级Ⅱ及安装种类（过压器件类）Ⅱ的要求是一致的；3. 后盖没有盖好前严禁使用，否则有受电击的危险；4. 使用前应检查表笔的绝缘层完好，无破损；5. 测试过程中，不要旋转量程开关；6. 液晶显示“”符号时，表示电池电压不足，应及时更换电池，以确保测试精度。

三、电气符号重要提示电池不足小心高压双重绝缘交流电压四、性能特点1.低功耗CMOS双积分A/D转换继承电路，自动校零，自动极性显示，低电池提示及超量程指示；2.液晶显示：3 1/2位大屏显示，最大读数1999；3.数据保持功能，功能符号显示；4.测试电压可利用旋转开关切换；5.可测量AC700V以下的电压；6.LED灯指示高压正常工作；7.电池低电压指示；8.电池驱动，免去手摇发电的操作；9.宽量程范围0-20000MΩ，并自动转换量程；10.强带负载能力，大于1.5mA的输出短路电流，工作电流最大为200mA；11.完善的保护电路，有效防止电压反击的损害；12.液晶显示尺寸：67×28mm（字高20mm）；13.电源：1.5V的5号电池共6节（R6AASUM-3）；14.外形尺寸：150×100×70mm；15.重量：约680g(包括电池)；16.环境条件：工作温度：0℃~40℃，相对湿度<80%储存温度：-10~50℃，相对湿度<85%保证精度的温度：23℃±5℃，相对湿度<75%五、技术指标准确度：±（ %读数±字数），保证期为一年环境温度：23℃±5℃相对湿度：<75%型号 DY30-1 DY30-2 DY30-3测试额定电压 250V/500V/1000V 500V/1000V/2500V 15V/50V/125V输出电压测试额定电压的90%--100%测量范围 0-2000MΩ 0-20000MΩ 0-200MΩ最小分辨率 0.001 MΩ 0.001错误！链接无效。

数字测试绝缘表的使用步骤绝缘测试是电气设备维护和安全检测中非常重要的一项工作。

而数字测试绝缘表是一种先进的仪器设备，用于测量电气设备的绝缘电阻和绝缘电压，以判断设备的绝缘状况是否符合安全要求。

下面将介绍数字测试绝缘表的使用步骤。

一、准备工作1. 确保绝缘表的电源已接通，并检查是否正常工作。

2. 确保被测设备已经断电，并进行安全锁定，以免发生电击事故。

3. 检查绝缘表的测试线，确保其完好无损，并连接到正确的测试插口上。

二、设置绝缘电压1. 根据被测设备的额定电压，选择合适的绝缘电压。

通常情况下，绝缘电压应为被测设备额定电压的1.5倍。

2. 在绝缘表上调整绝缘电压的旋钮或按键，将绝缘电压设置为所需数值。

三、连接测试线1. 将一根测试线的插头连接到绝缘表上的“L”插孔，另一根测试线的插头连接到绝缘表上的“E”插孔。

2. 将绝缘表的另一根测试线的插头连接到被测设备的绝缘接地端口。

四、进行绝缘测试1. 按下绝缘表上的“测试”按钮，开始进行绝缘测试。

绝缘表会自动给被测设备施加设定的绝缘电压。

2. 观察绝缘表上的数值显示，记录下绝缘电阻的数值。

通常情况下，绝缘电阻应当大于一定数值，以确保设备的绝缘状况良好。

3. 若绝缘电阻低于设定标准，说明设备存在绝缘问题，需要进一步检修和维护。

五、测试结束1. 测试完成后，按下绝缘表上的“停止”或“关机”按钮，停止绝缘测试过程。

2. 断开测试线连接，将绝缘表的测试线插头拔出。

3. 关闭绝缘表的电源，并将绝缘表放置在干燥、通风的地方，以便下次使用。

绝缘测试是电气设备维护和安全检测中必不可少的一项工作，数字测试绝缘表的使用能够更加准确地判断设备的绝缘状况，并及时发现潜在的安全隐患。

通过按照以上步骤正确使用数字测试绝缘表，可以提高工作效率和测试准确性，确保电气设备的安全运行。

绝缘电阻测试仪的使用与调修绝缘电阻测试仪又称数字绝缘表。

主要用于高压或低压电气线路及电气设备的绝缘电阻测量。

携带方便，测量时不需要其他辅助设备，可直接从表盘读取读数。

使用前检查使用前的绝缘电阻测试仪。

先将其置于水平位置，打开末端按钮“E”和“1”，以额定转速120r∕min或150r∕min摇动手摇发电机，观察指针是否在无穷大（8）位置。

然后将“E"和“1”短接，在额定转速下用手摇动发电机，看指针是否指向零；同时检查发电机是否转动灵活，是否有抖动。

绝缘电阻测试仪的指针是否卡住。

采用首先，应根据测量对象及其额定电压。

使用合适的绝缘电阻测试仪。

即选用的绝缘电阻测试仪的额定电压须与被测电气设备或电路的工作电压相适应。

例：测量高压设备的绝缘电阻，不能使用额定电压低于500V的绝缘电阻测试仪。

此时的测量结果不能反映工作电压下的绝缘电阻。

因此，要注意不要使用电压过高的绝缘电阻测试。

测试仪测量低压电气设备的绝缘电阻，以防止其绝缘损坏。

同时，绝缘电阻测试仪的测量范围不应超过被测绝缘电阻的范围太多。

使用注意事项1、绝缘电阻的测量须在电气设备或电气线路断电的状态下进行。

尤其是电容较大的设备，须在完全放电后进行测量，以防触电。

2.为了得到准确的测量结果。

手动发电机需要在额定转速下工作一分钟才能读数。

3、在绝缘电阻测试仪停止转动且待测物未放电前，请勿用手触摸待测物的测量部位。

特别是在测试大电容设备时,须将被测对象短路并对地放电。

然后停止转动绝缘电阻测试仪,防止电容器放电损坏绝缘电阻测试仪。

常见故隙及维修1.终端按钮“E”和“1”打开，摇动发生器的指针不能指向“a”。

首先拆下手柄并拧下紧固螺钉。

用烙铁焊接发电机弹簧引线。

将测量机构与发生器分开。

1、检查测量机构：测量机构.主要由交叉线圈（以ZC25型仪表为例）、导丝、电压、电流同路电阻等组成。

①首先观察导丝是否变形。

由于导丝的变形，残余扭矩增加。

特别是在“8”附近，由于磁场较弱，定位力矩小，容易出现误差。

数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书一、概述全新的DY30系列数字式绝缘测试仪包括DY30-1、DY30-2、DY30-3等机型。

新潮款式及改良电路的全新设计、功能更全、精度更高、操作更方便可靠，不同的机型，输出测试电压从15V/50V/125V/250V/500V/1000V/2500V中可切换，测量范围最高可达20000MΩ，并可测量交流电压。

该产品使用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，并对各种电气设备进行保养维修、试验及检定，是您理想的电工测量仪表。

二、安全规则及注意事项1. 使用前应仔细阅读操作说明书；2. 本仪表的使用和测试是与IEC1010、电辐射等级Ⅱ及安装种类（过压器件类）Ⅱ的要求是一致的；3. 后盖没有盖好前严禁使用，否则有受电击的危险；4. 使用前应检查表笔的绝缘层完好，无破损；5. 测试过程中，不要旋转量程开关；6. 液晶显示“”符号时，表示电池电压不足，应及时更换电池，以确保测试精度。

三、电气符号重要提示电池不足小心高压双重绝缘交流电压四、性能特点1.低功耗CMOS双积分A/D转换继承电路，自动校零，自动极性显示，低电池提示及超量程指示；2.液晶显示：3 1/2位大屏显示，最大读数1999；3.数据保持功能，功能符号显示；4.测试电压可利用旋转开关切换；5.可测量AC700V以下的电压；6.LED灯指示高压正常工作；7.电池低电压指示；8.电池驱动，免去手摇发电的操作；9.宽量程范围0-20000MΩ，并自动转换量程；10.强带负载能力，大于1.5mA的输出短路电流，工作电流最大为200mA；11.完善的保护电路，有效防止电压反击的损害；12.液晶显示尺寸：67×28mm（字高20mm）；13.电源：1.5V的5号电池共6节（R6AASUM-3）；14.外形尺寸：150×100×70mm；15.重量：约680g(包括电池)；16.环境条件：工作温度：0℃~40℃，相对湿度<80%储存温度：-10~50℃，相对湿度<85%保证精度的温度：23℃±5℃，相对湿度<75%五、技术指标准确度：±（ %读数±字数），保证期为一年环境温度：23℃±5℃相对湿度：<75%型号 DY30-1 DY30-2 DY30-3测试额定电压 250V/500V/1000V 500V/1000V/2500V 15V/50V/125V输出电压测试额定电压的90%--100%测量范围 0-2000MΩ 0-20000MΩ 0-200MΩ最小分辨率 0.001 MΩ 0.001错误！链接无效。

承蒙您的惠顾，采用本公司的产品，非常感谢。

在您使用本产品前，请详细阅读本说明书，它将教您正确的操作方法及简易的检查处理要领，以便能发挥本仪表坚固耐用的优良性能。

一、产品介绍绝缘系列数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将12V 电压变换成250V/500V/1000V/2500V 直流电压。

采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机（最大输出测量电压DC1000V 的机型）等功能，还可以进行市电测量,整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。

-1--2-二、安全事项该系列仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准）,在使用之前,请先阅读安全注意事项。

1、测量电压时,请勿输入高于交流750V 有效值的极限电压(注意 输入和输出测量是两个完全不同的端口）；2、36V 以下的电压为安全电压，在测高于25V 交流电压时，要检 查表笔是否可靠接触，是否正确连接、是否绝缘良好等,以避 免电击；3、换功能和量程时，表笔应离开测试点；4、选择正确的功能和量程，谨防误操作,该系列仪表虽然有全量 程保护功能，为了安全起见，仍请您多加注意；5：、 、说明三、产品特性1、一般特性1.11.2、超量程显示：超上限限时仅最高位显示“1”。

1.3、测量方式：双积分式A /D 转换。

1.4、采样速率：约每秒3次。

1.5、供电：5#电池LR6（1.5V）x8（可外接电源适配器）电压 不足时具有欠压指示。

具备自动关机功能（最大输出测量 电压DC1000V 的机型有，开机后约15分钟）。

1.6、功耗：测试空载时耗电<300mw 。

1.7、使用环境：温度0℃~40℃，湿度30%R H -85%R .1.8、报警功能：被测电阻低于量程下限，读数无效时仪表会自 动报警（TA8322A ）。

数字式绝缘电阻测试仪的使用方法简介数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的仪器。

它可以测试直流或交流电源下的电气设备绝缘电阻，以确保电力系统的安全可靠运行。

在本文中，我们将介绍数字式绝缘电阻测试仪的使用方法，帮助您更好地使用该仪器。

使用步骤步骤1：打开仪器首先，在使用数字式绝缘电阻测试仪之前，您需要确保已经正确连接了电源，并且仪器的所有部件都已经正确安装。

接下来，您需要通过按下“开/关”按钮来打开仪器。

步骤2：连接测试对象在打开了数字式绝缘电阻测试仪以后，您需要将测试对象正确连接到仪器。

具体来说，您需要将测试仪的电极与测试对象的绝缘材料接触，确保测试仪的电极和测试对象之间没有任何的介质。

同时，还需要注意正确连接测试对象的极性。

步骤3：选择测试模式数字式绝缘电阻测试仪支持多种测试模式，您需要根据具体的测试需求来选择相应的模式。

在仪器上有一个模式选择开关，通过将开关拨到相应的模式位置即可选择不同的测试模式。

步骤4：进行测试当一切准备就绪以后，您就可以开始进行测试了。

首先，您需要按下仪器上的“测试”按钮，仪器将会开始进行测试。

在测试过程中，您可以通过仪器的显示屏来观察测试结果。

测试完成后，您可以将测试结果记录下来，以供后续参考。

步骤5：关闭仪器当测试完成以后，您需要及时关闭数字式绝缘电阻测试仪。

在关闭仪器之前，需要按下“停止”按钮，以停止仪器的测试过程。

同时，还需要将仪器的模式选择开关拨到“关闭”位置，以确保仪器安全关闭。

注意事项在使用数字式绝缘电阻测试仪时，需要注意以下几点：•确保仪器和测试对象之间的电极接触良好，避免出现介质•在测试过程中，尽量不要碰触测试对象，以免干扰测试结果•在使用仪器之前，要确认仪器和电源之间的连接是否正确•在测试过程中，要仔细观察仪器的显示屏，确保测试结果的准确性•在测试结束后，要及时关闭仪器，并将测试结果记录下来总结数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的重要仪器。

数字式绝缘电阻测试仪的使用方法1. 简介绝缘电阻测试仪是一种用来测试电器、电线、电路等设备是否具有足够的电气绝缘性能，以判断是否存在漏电，短路或其他电气故障的仪器。

数字式绝缘电阻测试仪是现代化的、数字化的绝缘电阻测量仪器，具备高精度、高可靠性和高灵敏度等优点。

在使用数字式绝缘电阻测试仪进行测试时，需要仔细按照说明书进行操作，以确保测试结果的准确性和安全性。

2. 使用方法2.1 准备工作在进行数字式绝缘电阻测试仪的测试工作之前，需要进行必要的准备工作以确保测试的可靠性。

•首先，将数字式绝缘电阻测试仪取出，进行外观检查，检查仪器是否完好无损，并判断是否存在电池电量不足等情况。

•然后，将测试仪的测试线连接到测试电缆的端子上，并将测试电缆连接到被测电器的正负极，确保测试仪的测试接地线（黄绿色接地线）连接到地线或接地极上，以确保测试的安全性。

•最后，按照说明书对测试仪进行各项预设置，如设置测试电压、测试时间等参数，并对测试仪进行校准，以确保测试仪的准确性。

2.2 进行测试在进行数字式绝缘电阻测试仪的测试工作之前，需要根据被测电器的类型、功率等参数进行合理的测试范围和测试方式选择。

•首先，在测试仪的显示屏上选择所需的测试模式，如DCV或ACV模式等。

•然后，将测试电压设置为需要测试的电压值，并设置测试时间等参数。

•接着，按下测试键（Test）进行测试，测试仪会在设定的测试时间内测量被测电器的绝缘电阻，并在显示屏上显示测试结果。

•最后，将测试仪从被测电器上移除，并关闭测试仪的电源。

2.3 测试注意事项在使用数字式绝缘电阻测试仪进行测试时，需要注意以下事项：•在测试前，必须确保被测电器处于安全状态，并避免测试过程中发生电击等安全事故。

•在进行测试时，必须按照说明书的要求进行测试参数设置和测试方式选择，切勿随意更改测试参数，以避免测试结果的误差。

•在测试完成后，必须及时断开测试电缆、测试线和测试接地线的连接，以避免对被测电器的影响。

数字兆欧表使用方法一、什么是数字兆欧表数字兆欧表，也称为绝缘电阻测试仪，是一种用于测量电气设备或电线电缆绝缘电阻的仪器。

它能够快速准确地检测绝缘电阻的大小，以确保电气设备的安全性和可靠性。

二、数字兆欧表的使用前准备在使用数字兆欧表之前，需要进行一些准备工作，以确保测试的准确性和安全性。

1. 检查仪器：确保数字兆欧表处于正常工作状态，无损坏或故障。

2. 清洁被测物体：清除被测物体表面的杂质和污垢，以确保测量结果的准确性。

3. 断电：在进行绝缘电阻测试之前，确保被测设备已经断电，并且与电源完全隔离，以避免电击事故发生。

三、数字兆欧表的使用步骤1. 连接电源：将数字兆欧表的电源线与电源插座连接，并确保仪器的电源开关处于关闭状态。

2. 选择测量范围：根据被测物体的绝缘电阻范围，选择合适的测量范围。

通常，数字兆欧表提供多个测量范围可供选择。

3. 连接测试线：将数字兆欧表的测试线（一般为红色和黑色）分别连接到被测物体的测试端口上。

红色线连接正极，黑色线连接负极。

4. 打开电源：打开数字兆欧表的电源开关，仪器即可开始工作。

此时，数字兆欧表会显示电阻值或绝缘电阻的测量结果。

5. 进行测量：根据数字兆欧表的显示，可以判断被测物体的绝缘电阻是否正常。

如果显示的数值超出了设定的安全范围，说明被测物体存在绝缘故障。

6. 记录测量结果：在进行测量的同时，应当记录下测量结果，以备后续分析和比对。

四、注意事项在使用数字兆欧表时，需要注意以下事项，以确保测试的准确性和安全性。

1. 避免高电压：在进行绝缘电阻测试时，应避免使用高电压，以免对被测物体造成损坏或电击伤害。

2. 防止短路：在连接测试线时，应确保测试线之间没有短路，以免影响测量结果或对仪器造成损坏。

3. 注意温度：在进行绝缘电阻测试时，应注意被测物体的温度。

高温环境可能导致绝缘电阻降低，影响测试结果的准确性。

4. 避免干扰：在进行绝缘电阻测试时，应避免外部电磁场或干扰物的影响，以免对测试结果产生干扰或误差。
