NC601串口服务器
调试说明
共 5 张
成都凯腾四方数字广播电视设备有限公司
媒体编号
旧底图总号
底图总号
签名
日期
本调试说明仅供本公司内部指导NC601串口服务器调试。

1. 串口服务器的设置
1) 串口服务器的连接
通过网线将计算机与串口服务器进行连接，如串口服务器为出厂模式，需将计算机的IP 地址设置成与串口服务器同一网段，即192.168.0.XXX （1~255），由于串口服务器默认IP 地址为192.168.0.233，所以本地电脑的IP 请设置为非192.168.0.233的其他IP 地址。

然后打开IE 浏览器，在IE 地址栏中输入默认地址192.168.0.233，进入串口服务器设置界面，如图1所示。

图1 串口服务器设置主界面
2）串口服务器IP 地址的修改
根据使用情况，如需对串口服务器的IP 地址进行修改，可在进入串口服务器主界面以后，在主界面上对IP 地址进行修改，在图2所示的位置进行修改，并提交。

媒体编号
旧底图总号
更改标记
数量
更改单号
签名
日期
底图总号
设 计 2011.8.23
NC601串口服务器
调试说明
审 核
日期 签名
阶段标记
第1张
共5张
标准化
图2 串口服务器IP地址的修改
3）串口服务器的串口配置
根据使用情况，需要对串口服务器的串口进行修改，串口服务器默认为RS232，现需要将起修改为所需要的串口类型进行配置，如图3所示。

图3 串口服务器串口配置
4）串口服务器工作模式的配置
串口服务器的工作模式有很多种，目前只对TCP/UDP Socket模式下的TcpServer 和TcpClient进行配置。

当串口服务器端为TcpServer时，工作模式的配置如图4所示。

旧底图总号
底图总号
拟制
日期签名审 核
图4 TcpServer 模式的配置
当串口服务器端为TcpClient 时，工作模式的配置如图5所示。

图5 TcpClient 模式的配置
5）使设置生效
配置完成后，要使修改后的配置生效，要进行重启端口和保存设置的操作。

①重启端口，如图6所示：
图6 重启端口操作
旧底图总号
底图总号
拟 制
日期
签名
审 核
②保存设置，如图7所示：
图7 保存设置操作
6）重启串口服务器
完全以上操作以后，需要将串口服务器进行重启。

如对服务器的IP 进行了修改，在执行完步骤5后，重新使用新IP 进入设置界面，然后在主界面的树形菜单中点击重启设备（如图8所示），或者直接对串口服务器断电再重新上电。

图8 重启设备操作
2、 串口服务器通讯的调试
1）串口服务器的连接
将串口服务器连接成功以后，将串口服务器的串口端和网口端都与电脑进行连接，可连接在同一电脑上，串口端为RS485(如接电脑需接RS232转RS485转换器)，如果使用我们公司的RS485线序，即A+：1，A-：2，接地：5，则连接串口服务器端的线
序为：A+：3，A-：2，接地：5，根据使用情况对应线序。

2）串口服务器的通讯测试
连接好以后，如串口端以及网口端都连接在同一电脑上，打开串口调试助手，以
旧底图总号
底图总号
拟 制
日期
签名
审 核
及TCP/UPD测试工具，串口调试助手对应连接的串口以及波特率，在TCP/UDP中建立
TCP连接，对应串口服务器中的IP地址与端口，建好以后进行连接，成功以后分别使
用串口调试助手和TCP/UDP测试工具发送数据，使用串口调试助手发送时，观察
TCP/UDP 测试工具中收到的数据，反过来使用TCP/UDP测试工具发送数据，观察
串口调试助手中的收到的数据。

如串口调试助手以及TCP/UDP测试工具收到的数据都
为发送的数据，并且发送的时候，只有单向的数据传输（即单独进行发送数据的操作
时，负责发送的工具发送时不会有收到数据），则串口服务器正常工作。

如果在使用工
具发送数据的过程中，另一工具没进行任何操作时，发送的工具却收到数据，说明串
口服务器数据传输出现问题，请将出现问题的串口服务器分类出来，然后报修。

旧底图总号
底图总号
拟制
日期签名审 核。

合集下载

康海时代(COMHIGHER)NC601mb的产品技术参数

康海时代(COMHIGHER)NC601mb的产品技术参数

康海时代COMHIGHER产品技术标准及功能说明书
品牌
康海时代™（COMHIGHER™）
型号
康海时代™（COMHIGHER™）NC601mb
硬件
处理器
32位嵌入式100兆CPU
内存
2M
LAN
以太网
10M
保护
内建2 KV电磁隔离
串口界面
串口通讯参数
串口方式
TTL信号
串口数
1
接口形式
24针的双排插针
Windows NT/2000/XP/2003 Real COM
TTY驱动程序
Unix,Linux real tty driver
配置
Telnet，Console和Web(中英文菜单可选）
电源输入
5 V
环境
功耗
290 mA/1.45W(max)
工作温度
-20～85℃
机械
工作湿度
5～95%RH
材料
铝合金
1, 1.5, 2
流控
RTS/CTSห้องสมุดไป่ตู้ XON/XOFF
速率
50 bps至460800 bps
控制台端口
RS-232
协议
Telnet,SNMP,HTTP,DHCP,PPP/SLIP,ARP,ICMP,IP,TCP, UDP,
电源需求
使用平台
Windows 95/98/ME/NT/2000/XP
Real COM
规格
选购安装配件
DIN导轨(35 mm)
认证
体积
50.4x 28.2毫米(W x D)
CE,FCC
保修
1年
信号
RS-232:TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND

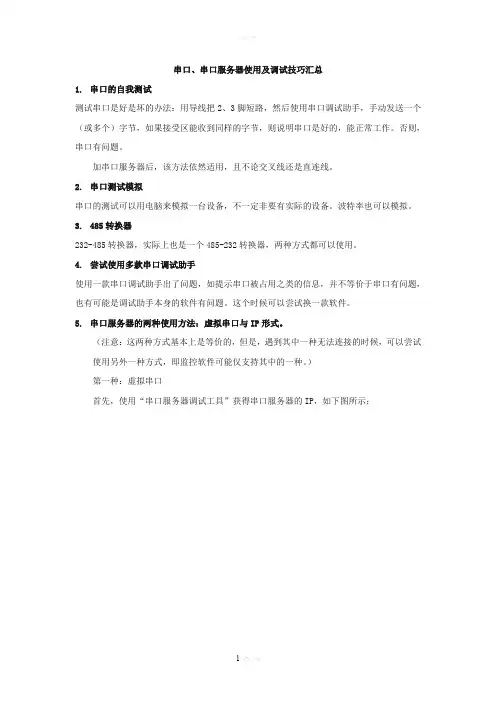

串口服务器调试技巧

串口服务器调试技巧

串口、串口服务器使用及调试技巧汇总1.串口的自我测试测试串口是好是坏的办法：用导线把2、3脚短路，然后使用串口调试助手，手动发送一个（或多个）字节，如果接受区能收到同样的字节，则说明串口是好的，能正常工作。

否则，串口有问题。

加串口服务器后，该方法依然适用，且不论交叉线还是直连线。

2.串口测试模拟串口的测试可以用电脑来模拟一台设备，不一定非要有实际的设备。

波特率也可以模拟。

3.485转换器232-485转换器，实际上也是一个485-232转换器，两种方式都可以使用。

4.尝试使用多款串口调试助手使用一款串口调试助手出了问题，如提示串口被占用之类的信息，并不等价于串口有问题，也有可能是调试助手本身的软件有问题。

这个时候可以尝试换一款软件。

5.串口服务器的两种使用方法：虚拟串口与IP形式。

（注意：这两种方式基本上是等价的，但是，遇到其中一种无法连接的时候，可以尝试使用另外一种方式，即监控软件可能仅支持其中的一种。

）第一种：虚拟串口首先，使用“串口服务器调试工具”获得串口服务器的IP，如下图所示；其次，使用安装并使用COM port over TCP/IP软件，将串口服务器虚拟成串口，如下图所示。

注意：最好是虚拟成COM3或更靠后的，避免出现意料不到的冲突。

再次，串口服务器的工作模式选择——TCP realport，如下图所示。

最后，使用普通的串口调试助手，进行调试。

第二种：IP形式首先，在获知串口服务器IP的前提下，使用“网络调试助手-踏雪无痕修正版”直接进行调试。

相关的设置，协议类型必须选择第三项“TCP客户端”，IP地址填写串口服务器的实际IP，服务器端口号，如果是端口串口服务器，填写10001，如果是多口串口服务器，则填写1000X，X代表对应的端口。

如下图所示。

其次，串口服务器的工作模式选择——TCP/UDP Socket，如下图所示。

最后，开始调试。

6.如何判断串口直连线或者交叉线的好坏？测试一根串口直连线或者交叉线是否是好的，不能只简单地测量3根线（2、3、5脚），还要考虑这3根线有没有可能与其它的未使用的线相连。

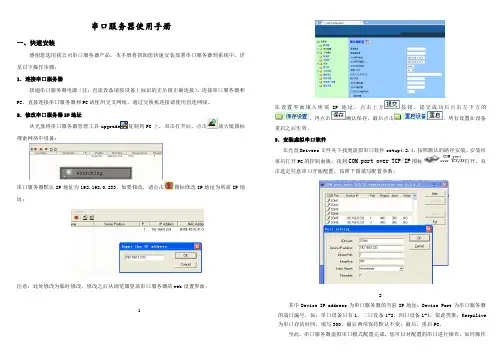

NC600串口服务器快速安装手册
