工程测试技术_总复习

机械工程测试技术★ZZ211006——在线考试复习资料2021版一、单选题1.截断的正弦波信号的频谱是()。

A.离散谱B.高频谱C.低频谱D.连续谱答案：D2.自功率谱密度是()的傅里叶变换。

A.自相关函数B.脉冲响应函数C.频率响应函数D.互相关函数答案：A3.如果一个信号的最高频率为100HZ,为避免频率混叠,采样频率应大于()。

A.100HZB.600HZC.200HZD.1000HZ答案：B4.理想滤波器在通频带之内幅频特性为().A.0B.与频率成正比C.常数D.1/2答案：C5.同步解调是在调幅信号基础上乘以()。

A.同频率的测试信号B.调幅信号C.调制信号D.同频率的载波信号答案：D6.交流电桥的平衡条件为().A.相邻两臂阻抗乘积相等B.相邻两臂阻抗之和相等C.相对两臂阻抗乘积相等D.相对两臂阻抗之和相等答案：C7.()是能量转换型传感器。

A.压电传感器B.电容传感器C.电阻传感器D.电感传感器答案：A8.变极距式电容传感器的灵敏度与()成反比。

A.面积B.极距C.极距的平方D.介质答案：C9.当电阻应变片式传感器拉伸时,该传感器电阻()。

A.变小B.不变C.不确定D.变大答案：D10.两个系统的传递函数分别为H1(S)与H1(S),串联后总的传递函数为()。

A.H1(S)+H1(S)B.H1(S)H1(S)C.H1(S)/H1(S)D.0答案：B11.一阶系统在ω=1/τ处,相位滞后为()。

A.450B.900C.1800D.0答案：A12.测试系统不失真测试的幅频特性为()。

A.0B.450C.常数D.与ω成线性关系答案：C13.瞬变非周期信号的频谱具有()特点A.连续B.离散C.模拟D.数字答案：A14.周期信号的频谱具有()特点A.连续B.离散C.模拟D.数字答案：B15.获得非周期时域信号的频谱用()数学工具。

A.付里叶级数B.傅立叶变换C.拉氏变换D.时序分析答案：B16.A/D转换器的位数越多,则量化误差则()。

工程测试技术基础复习题选择题：1、以下哪项不属于常用的弹性元件（D）A、弹簧管B、薄膜式弹性元件C、波纹管C、悬臂梁2、滤波器对不同频率的信号有不同的作用，下列说法错误的是（A）A、在通带使信号受到很大的衰减而不通过。

B、在通带与阻带之间的一段过滤带使信号受到不同程度的衰减。

C、在阻带使信号受到很大的衰减而起到抑制作用。

D、在通带使信号受到很小的衰减而通过。

3、以下哪项指标不属于滤波器的特征频率（D）A、通带截止频率B、阻带截止频率C、转折频率D、载波频率4、关于传感器，下列说法不正确的是（B）A、传感器一般由敏感元件、转换元件以及其他辅助元件构成。

B、电容式传感器有变面积型和变极距型两种。

C、应变片式传感器是利用应变片电阻的应变效应制成的。

D、有些传感器中的敏感元件既是敏感元件又起转换元件的作用。

5、对测量控制电路的主要要求，一下说法不正确的是（C）A、测控电路应具有较高的精度。

B、测控电路应具有较好的动态性能。

C、测控电路只要能够保证“精、快、灵”就可以了。

D、测控电路应具有合适的输入与输出阻抗。

6、下列指标中，哪项不是滤波器的主要特性指标（C）A、特征频率B、群时延函数C、线性度D、阻尼系数与品质因数7、下列哪项不正确（B）A、有些半导体材料也可以制成电阻式应变片。

B、只有金属导体才能制成电阻式应变片。

C、当金属电阻丝受拉时，其长度和截面积都要发生变化，其阻值也发生变化D、当金属电阻丝受拉时，其电阻率要发生变化，阻值也要发生变化。

8、单臂电桥的灵敏度为（D ）A、UB、U/2C、U/3D、U/49、下面属于光生伏特效应的光电元件是（A ）Ａ、光敏晶体管Ｂ、光敏电阻Ｃ、光电管Ｄ、光电倍增器10、以下关于温度测量的说法中不正确的是（A）Ａ、热电偶、热电阻都是常用的测温方法，但热电偶用于中低温度区测量，而热电阻用于高温度区测量。

Ｂ、热电偶、热电阻都是常用的测温方法，但热电偶用于高温度区测量，而热电阻用于中低温度区测量。

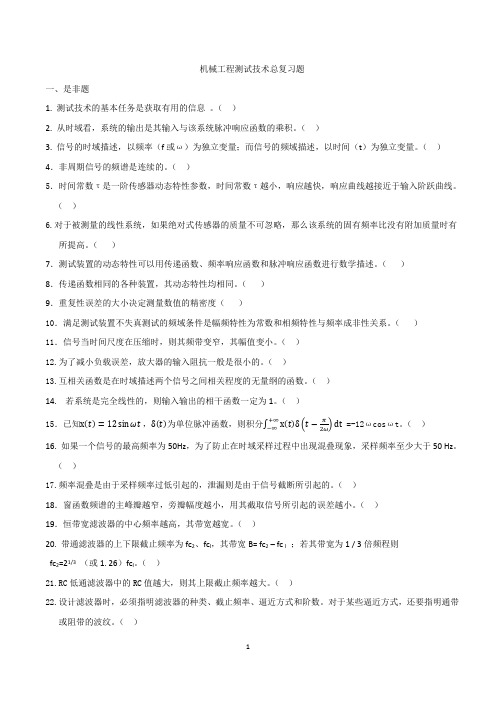

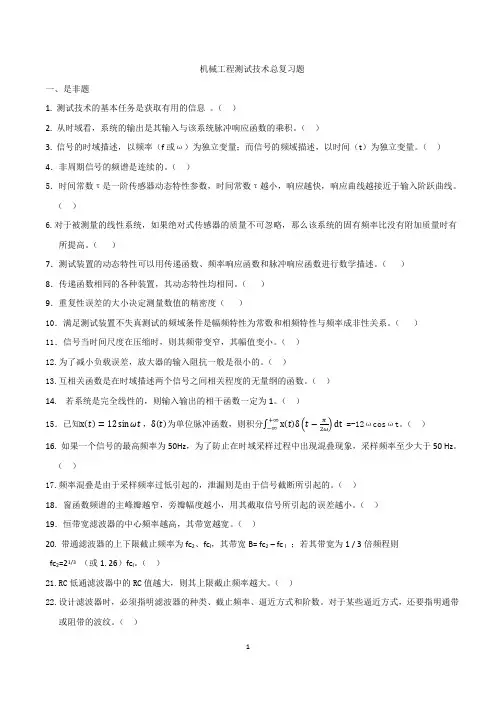

机械工程测试技术总复习题一、是非题1. 测试技术的基本任务是获取有用的信息。

（）2. 从时域看，系统的输出是其输入与该系统脉冲响应函数的乘积。

（）3. 信号的时域描述，以频率（f或ω）为独立变量；而信号的频域描述，以时间（t）为独立变量。

（）4．非周期信号的频谱是连续的。

（）5．时间常数τ是一阶传感器动态特性参数，时间常数τ越小，响应越快，响应曲线越接近于输入阶跃曲线。

（）6.对于被测量的线性系统，如果绝对式传感器的质量不可忽略，那么该系统的固有频率比没有附加质量时有所提高。

（）7．测试装置的动态特性可以用传递函数、频率响应函数和脉冲响应函数进行数学描述。

（）8．传递函数相同的各种装置，其动态特性均相同。

（）9．重复性误差的大小决定测量数值的精密度（）10．满足测试装置不失真测试的频域条件是幅频特性为常数和相频特性与频率成非性关系。

（）11．信号当时间尺度在压缩时，则其频带变窄，其幅值变小。

（）12.为了减小负载误差，放大器的输入阻抗一般是很小的。

（）13.互相关函数是在时域描述两个信号之间相关程度的无量纲的函数。

（）14. 若系统是完全线性的，则输入输出的相干函数一定为1。

（）15．已知x(t)=12sinωt ，δ(t)为单位脉冲函数，则积分∫x(t)δ(t−π2ω)+∞−∞dt =-12ωcosωt。

（）16. 如果一个信号的最高频率为50Hz，为了防止在时域采样过程中出现混叠现象，采样频率至少大于50 Hz。

（）17.频率混叠是由于采样频率过低引起的，泄漏则是由于信号截断所引起的。

（）18．窗函数频谱的主峰瓣越窄，旁瓣幅度越小，用其截取信号所引起的误差越小。

（）19．恒带宽滤波器的中心频率越高，其带宽越宽。

（）20. 带通滤波器的上下限截止频率为fc2、fc l，其带宽B= fc2 – fc l；若其带宽为1 / 3倍频程则fc2=21/3（或1. 26）fc l。

（）21.RC低通滤波器中的RC值越大，则其上限截止频率越大。

填空题（一）填空题1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。

这些物理量就是 信号 ，其中目前应用最广泛的是电信号。

2、 信号的时域描述，以 时间(t) 为独立变量；而信号的频域描述，以 频率（f ） 为独立变量。

3、 周期信号的频谱具有三个特点： 离散性 ， 谐波性 ， 收敛性 。

4、 非周期信号包括 准周期 信号和 瞬态非周期 信号。

5、 描述随机信号的时域特征参数有 均值x μ，均方值2x ψ，方差2x σ6、 对信号的双边谱而言，实频谱（幅频谱）总是 偶 对称，虚频谱（相频谱）总是 奇 对称。

（一）填空题1、 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin )(t t x =，则输出信号)(t y 的频率为=ω 1/2 ，幅值=y 2/1 ，相位=φ 45- 。

2、 为了获得测试信号的频谱，常用的信号分析方法有 傅里叶变换法 和 滤波器法 。

3、 当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现 测试。

此时，系统的频率特性为=)(ωj H 00t j e A ω-。

4、 传感器的灵敏度越高，就意味着传感器所感知的 被测量 越小。

5、 一个理想的测试装置，其输入和输出之间应该具有 线性 关系为最佳。

（二）选择填空题1、 不属于测试系统的静特性。

（4）阻尼系数2、 从时域上看，系统的输出是输入与该系统 响应的卷积。

（3）脉冲3、 两环节的相频特性各为)(1ωQ 和)(2ωQ ，则两环节串联组成的测试系统，其相频特性为 。

（2）)()(21ωωQ Q +4、 一阶系统的阶跃响应中，超调量 。

（4）不存在5、 忽略质量的单自由度振动系统是 系统。

（2）一阶6、 一阶系统的动态特性参数是 。

(3)时间常数7、用阶跃响应法求一阶装置的动态特性参数，可取输出值达到稳态值 倍所经过的时间作为时间常数。

工程测试技术基础复习题答案TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-《工程测试技术基础》复习题答案一、选择题1．信息与信号之间的关系是 （ D ）。

A ．信息与信号并列B ．信息与信号无关C ．信息包含信号D ．信息在信号之中2．描述周期信号的数学工具是（ B ）。

A ．相关函数B ．傅氏级数C ． 傅氏变换D ．拉氏变换3． 傅氏级数中的各项系数是表示各谐波分量的（ C ）。

A ．相位B ．周期C ．振幅D ．频率4．关于信息和信号，下面的说法正确的是（ C ）。

A ．信息包含信号B ．信息与信号无关C ．信号是信息的载体D ．信息描述了事物某物理量的变化过程5．多种信号之和的频谱是（ C ）。

A ． 离散的B ．连续的C ．随机性的D ．周期性的6．下列信号中，（ C ）信号的频谱是连续的。

A ．12()sin()sin(3)x t A tB t ωϕωϕ=+++B ．()5sin 303sinx t t =+ C ．0()sin at x t e tω-=⋅ 7．不能用确定函数关系描述的信号是（ C ）。

A ．复杂的周期信号B ．瞬变信号C ．随机信号8．复杂的周期信号的频谱是（ A ）。

A ．离散的B ．连续的C ．δ函数D ．sinc 函数9．数字信号的特性是（ B ）。

A ．时间上离散、幅值上连续B ．时间、幅值上均离散C ．时间、幅值上都连续D ．时间上连续、幅值上量化10．下列函数表达式中，（ B ）是周期信号。

A ．5cos10()0x t ππ ≥⎧= ⎨ ≤⎩当t 0当t 0 B ．()5sin 2010cos10)x t t t t ππ=+ (-∞<<+∞ C ．()20cos 20()at x t e t t π-= -∞<<+∞ D ．()1tx t eτ-=-11．下列信号属周期信号的有（ A ）。

一、概述1.1能源与动力工程测试技术的定义和意义1.2能源与动力工程测试技术的发展历程和现状二、测试技术的基本方法2.1测试目标与测试方法的选择2.2测试方案的制定与评估2.3测试过程的管理与控制三、测试仪器与设备3.1常用测试仪器的原理与应用3.2常用测试设备的使用与维护3.3新型测试仪器与设备的发展趋势四、能源与动力系统测试技术4.1风电场测试技术4.1.1风资源测量与评估4.1.2风机性能测试与分析4.1.3风功率预测与优化技术4.2太阳能发电系统测试技术4.2.1光伏组件测试与评估4.2.2太阳能系统参数测定与分析4.2.3太阳能电池性能评估与监控4.3水力发电系统测试技术4.3.1水力资源测量与评估4.3.2水力发电机组性能测试与分析4.3.3水电站运行监测与诊断4.4火力发电系统测试技术4.4.1火电厂热力系统测试与分析4.4.2火电厂汽轮机性能测试与评估4.4.3火电厂污染物排放测试与控制4.5核能系统测试技术4.5.1核电站安全分析与测试4.5.2核反应堆功率及参数测定4.5.3核电站辐射环境监测与控制五、能源与动力设备测试技术5.1发动机测试技术5.1.1内燃机参数测量与分析5.1.2发动机排放与能效测试5.1.3发动机性能诊断与磨损检测5.2锅炉与蒸汽轮机测试技术5.2.1蒸汽参数测定与分析5.2.2锅炉热力性能测试与评估5.2.3蒸汽轮机性能测试与优化5.3车辆动力系统测试技术5.3.1汽车发动机性能测试与排放监测5.3.2新能源汽车动力系统测试与研究5.3.3车辆动力总成与传动系统测试六、测试结果处理与分析6.1测试数据处理与解读方法6.2测试结果的统计与可视化表示6.3测试结果的合理性分析与评价七、测试技术在能源与动力工程中的应用案例7.1风电场运维测试技术案例7.2太阳能发电系统运行测试技术案例7.3水力发电系统改造测试技术案例7.4火力发电厂性能提升测试技术案例7.5发动机燃烧过程测试技术案例八、能源与动力工程测试技术的发展趋势与挑战8.1测试技术创新与应用前景8.2测试技术的社会经济影响8.3高端测试技术的瓶颈与发展以上提纲可以根据具体课程教材和内容进行相应修订，重点突出教材中的重点知识点和实践案例。

第一至三章一、名词解释测量:是人类对自然界中客观事物取得数量观念的一种认识过程..它用特定的工具和方法;通过试验将被测量与单位同类量相比较;在比较中确定出两者比值..稳态参数：数值不随时间而改变或变化很小的被测量..瞬变参数：随时间不断改变数值的被测量非稳态或称动态参数;如非稳定工况或过渡工况时内燃机的转速、功率等..模拟测量：在测量过程中首先将被测物理量转换成模拟信号;以仪表指针的位置或记录仪描绘的图形显示测量的结果不表现为“可数”的形式..数字测量：测量可直接用数字形式表示..通过模／数A／D转换将模拟形式的信号转换成数字形式..范型仪器：是准备用以复制和保持测量单位;或是用来对其他测量仪器进行标定和刻度工作的仪器..准确度很高;保存和使用要求较高..实用仪器：是供实际测量使用的仪器;它又可分为试验室用仪器和工程用仪器..恒定度:仪器多次重复测量时;其指示值稳定的程序;称为恒定度..通常以读数的变差来表示.灵敏度:它以仪器指针的线位移或角位移与引起这些位移的被测量的变化值之间的比例S来表示..灵敏度阻滞:灵敏度阻滞又称为感量;感量是足以引起仪器指针从静止到作极微小移动的被测量的变化值..一般仪器的灵敏度阻滞应不大于仪器允许误差的一半..指示滞后时间:从被测参数发生变化到仪器指示出该变化值所需的时间;又称时滞..测量值与真值之差称为误差..因子：在试验中欲考察的因素称为因子..因子又可分为没有交互作用和有交互作用的因子;前者是指在试验中相互没有影响的因子;而后者则在试验中互相有制抑作用..水平：每个因子在考察范围内分成若干个等级;将等级称为水平二、填空题常用的测量方法有直接测量、间接测量、组合测量..测试中;被测量按照其是否随时间变化可以分类稳态参数和瞬变参数..有时被测参数的量或它的变化;不表现为“可数”的形式;这时就不能用普通的测量方法;相应的就出现了模拟测量和数字测量..按工作原理;任何测量仪器都包括感受件;中间件和效用件三个部分..测量仪器按用途可分：范型仪器和实用仪器测量仪器的性能指标决定了所得测量结果的可靠程度;其中主要有：准确度、恒定度、灵敏度、灵敏度阻滞、指示滞后时间等在选用时;仪器的读数的变差不应超过仪器的允许误差..一般常采用试验方法来标定测量仪器的动态特性..仪器标定的内容及方法前面已从理论上讲述了测量仪器的动态特性;但实际上由于测量仪器本身的各种因素影响;难以用理论分析方法正确地确定其动态特性..一般常采用试验方法来标定测量仪器的动态特性..其主要内容;一般为仪器的时间常数、无阻尼时仪器的固有频率、阻尼比等..判断该测量仪器是一阶还是二阶仪器..其主要方法;一般有频率响应法、阶跃响应法、随机信号法..对一阶仪器;主要确定的动态特性参数为时间常数τ..二阶测量系统;标定目的主要是确定动态特性参数：仪器的无阻尼固有频率ω0 和阻尼比ζ..按照产生误差因素的出现规律以及它们对于测量结果的影响程序来区分;可将测量误差分为三类..系统误差:随机偶然误差:过失误差:具体的测量过程中;系统误差按其产生的原因可分为；仪器误差安装误差环境误差方法误差操作误差动态误差但往往也常采用如下方法来消除系统误差1.交换抵消法2.替代消除法3.预检法正交表分为标准表和混合型正交表三、简答题模拟测量：直观性强、简便、价格低；主要缺点是测量精度低指示器读数误差大..但模拟信号含有“仿真”的意思;分辨能力无限..数字测量：测量精度高;操作方便;后处理方便;但对硬件要求高;分辨力有限..仪器的选用：应在满足被测量要求的条件下;尽量选择量程较小的仪器;一般应使测量值在满刻度的2/3以上为宜;并根据对被测量绝对误差的要求选择测量仪器的精度等级..零阶仪器的特点：不管x随时间如何变化;仪器输出不受干扰也没有时间滞后;因此零阶仪器或传感器可以认为有完全理想的特性..时间常数τ是由热电偶的几何参数和热特性确定;它的大小直接影响到滞后时间;τ越小表示热惯性小;达到稳态值的时间越短；反之;时间就越长.. 为进行可靠的动态测量;应使测量系统的时间常数尽可能小..为了提高响应速度而又不产生波动;二阶仪器常采用＝0.6～0.8为最佳..这时幅频特性的平直段最宽..而且在一定条件下;提高系统的固有频率;响应速度会变得更快..第四章一、名词解释◆压电效应：是指某些结晶物质沿它的某个结晶轴受到力的作用时;其内部有极化现象出现;在其表面形成电荷集结;其大小和作用力的大小成正比;这种效应称为正压电效应..相反;在晶体的某些表面之间施加电场;在晶体内部也产生极化现象;同时晶体产生变形;这种现象称为逆压电效应..◆压电晶体：具有压电效应的晶体称为压电晶体◆中间温度定律:用两种不同的金属组成闭合电路;如果两端温度不同;则会产生热电动势..其大小取决于两种金属的性质和两端的温度;与金属导线尺寸、导线途中的温度及测量热电动势在电路中所取位置无关..◆均质材料定律:如用同一种金属组成闭合电路则不管截面是否变化;也不管在电路内存在什么样的温度梯度;电路中都不会产生热电动势..◆中间导体定律:在热电偶插入第三种金属;只要插入金属的两端温度相同;不会使热电偶的热电动势发生变化..◆标准电极定律:在热电偶插入第三种金属;插入金属的两端温度不同;发生附加热电动势后的总热电动势;等于各接点之间所产生热电动势的代数和..◆光电效应：当具有一定能量E的光子投射到某些物质的表面时;具有辐射能量的微粒将透过受光的表面层;赋予这些物质的电子以附加能量;或者改变物质的电阻大小;或者使其产生电动势;导致与其相连接的闭合回路中电流的变化;从而实现了光—◆外光电效应:在光线作用下能使电子逸出物质表面的称为外光电效应;属于外光电效应的转换元件有光电管、光电倍增管等..◆内光电效应:在光线作用下能使物体电阻率改变的称为内光电效应..属于内光电效应的光电转换元件有光敏电阻以及由光敏电阻制成的光导管等..◆阻挡层光效应:在光线作用下能使物体产生一定方向电动势的称为阻挡层光电效应;属于阻挡层光电效应的转换元件有光电池和光敏晶体管等..◆用单位辐射通量不同波长的光分别照射光电管;在光电管上产生大小不同的光电流..这里;光电流I与光波波长λ的关系曲线称为光谱特性曲线;又称频谱特性..◆霍尔效应: 金属或半导体薄片置于磁场中;当有电流流过时;在垂直于电流和磁场的方向上将产生电动势;这种物理现象称为霍尔效应..◆霍尔元件: 基于霍尔效应工作的半导体器件称为霍尔元件;霍尔元件多采用N型半导体材料..◆传感器是把外界输入的非电信号转换成电信号的装置..◆金属电阻应变片的工作原理是基于金属导体的应变效应二、填空题◆结构型:依靠传感器结构参数的变化实现信号转变.◆能量转换型:直接由被测对象输入能量使其工作.◆能量控制型:从外部供给能量并由被测量控制外部供给能量的变化.◆常用传感器根据其作用原理的不同;可以分为两大类..能量型” “参数型”◆传感器的特性主要包括以下两种..静态特性.表征传感器静态特性的主要参数有：线性度、灵敏度、分辨力等..◆动态特性.测定动态特性最常用的标准输入信号有阶跃信号和正弦信号两种..◆由于半导体应变片的温度稳定性差;使用时必须采取温度补偿措施;以消除由温度引起的零漂或虚假信号..在实际工作中;温度补偿的方法有桥路补偿和应变片自补偿两类..◆常用可变磁阻式传感器的典型结构有:可变导磁面积型、差动型、单螺管线圈型、双螺管线圈差动型..◆按照电容式传感器的转换原理的不同;可以分为◆极距变化型电容式传感器：变介电常数型电容传感器：面积变化型电容传感器◆按工作原理不同;磁电感应式传感器可分为恒定磁通式和变磁通式;即动圈式传感器和磁阻式传感器..◆磁电感应式传感器只适用于动态测量..◆磁阻式传感器：又称为变磁通式传感器或变气隙式传感器;常用来测量旋转物体的角速度..可分为开路变磁通式传感器和闭合磁路变磁通式传感器..◆热电偶在测量温度时;将测量端插入被测对象的内部;主要用于测量容器或管道内气体、蒸汽、液体等介质的温度..◆由于被光照射的物体材料不同;所产生的光电效应也不同;通常光照射到物体表面后产生的光电效应分为：外光电效应、内光电效应以及阻挡层光电效应..◆光电转换元件的种类很多;常用的元件有光电管;光敏电阻;光电池等..光电管的特性主要取决于光电极的材料;其基本的特性是光谱特性;光电特性和伏安特性..◆光电传感器在工业上的应用可归纳为吸收式、遮光式、反射式、辐射式四种基本形式非电量电测系统一般由传感器、测量电路、记录和显示或处理装三部分组成..◆传感器一般由敏感器件与辅助器件组成..按被测物理量分类:位移;力;温度等按工作的物理基础分类:机械式;电气式;光学式;流体式等.按信号变换特征:物性型;结构型.按敏感元件与被测对象之间的能量关系:能量转换型和能量控制型◆物性型:依靠敏感元件材料本身物理性质的变化来实现信号变换.三、简答题◆冷端恒温法➢将冷端放入装有冰水混合物的保温容器中;使容器保持0℃不变;这种方法比较精确；➢也可以将冷端放入盛油的容器内;利用油的热惰性保持冷端接近于室温；➢或者将容器做成带有水套的结构;让流经水套的冷却水来保持容器温度的稳定..电感式传感器的工作原理是基于电磁感应原理;它是把被测量转化为电感量的一种装置..第五章一、名词解释1、温度：是表示物体冷热程度的物理量;从分子运动论的观点看;温度也是物体内部分子运动平均动能大小的一个量度标志..2、温标：用来量度温度高低的尺度称为温度标尺;简称温标..3、零点漂移：玻璃的热胀冷缩也会引起零点位置的移动;因此使用玻璃管液体温度计时;应定期校验零点位置..二、填空题◆应用较多的有摄氏温标、热力学温标、国际实用温标和华氏温标..◆按照测头是否必须与被测介质接触;温度计可以分为接触式和非接触式..◆在一些特殊要求的测量中;如低温测量;一般将温度计分为以下两类：即主温度计和次温度计..◆接触式温度计可以分为三类：膨胀式温度计;热电阻温度计;热电偶温度计..◆膨胀式温度计是利用物质的体积随温度升高而膨胀的特性制作而成..主要有玻璃管液体温度计;压力式温度计;双金属温度计..◆气体温度计可分为定容气体温度计、定压气体温度计和测温泡定温气体温度计..◆根据密闭系统内所充工作物质的不同;压力式温度计可分为三种：充气体的压力式温度计;充蒸气的压力式温度计;充液体的压力式温度计..◆根据感温双金属片结构形状的不同;有螺旋形双金属温度计和盘形双金属温度计两种..◆一般标定点不少于三点;即刻度标尺的起点、中点和终点..◆非接触式温度计分为：单色辐射式光学高温计;全辐射高温计;比色高温计;红外测温仪等..◆单色辐射式光学高温计利用亮度比较取代辐射强度比较进行测温的..又分为灯丝隐灭式光学高温计和光电高温计两类..◆气体温度计可分为定容气体温度计、定压气体温度计和测温泡定温气体温度计..三、简答题◆双金属温度计是用线胀系数不同的两种金属构成的金属片作为感温元件;当温度变化时;两种金属的膨胀不同;双金属片就产生与被测温度大小成比例的变形;这种变形通过相应的传动机构由指针指示出温度数值..◆电阻式温度计利用导体或半导体的电阻值随温度而变化的特性所制成的测温仪表..电阻温度计的电阻和温度之间的关系..包括铂电阻温度计;热敏电阻温度计..◆热电偶是利用“热电效应”制成的一种测温元件..◆测温元件安装的基本要求测温元件应与被测介质形成逆流;即安装时测温元件应迎着被测介质的流向插入图5-17a..若不能迎着被测介质的流向插入;可采用迎着被测介质的流向斜插图5-17b的方式;至少也须与被测介质正交图5-17c;应尽量避免与被测介质形成顺流..安装时;要使测温元件处于管道中心;即应使它处于流速最大处..当在管道上倾斜安装时图5-17b;保护管顶端要高出管中心线5-10mm..四、论述题◆图5-30为全辐射高温计原理图..被测物体波长且λ＝0～∞的全辐射能量由物镜1聚焦后经光阑2投射到热接受器热电堆4上..按测温起始点不同;热电堆分别由16对或8对直径为0.05～0.07mm的镍铬一考铜热电偶串联而成;每一对热电偶的热端焊在靶心镍箔上;冷端由考铜箔串联起来;以获得较大的热电势;其输出热电势由显示仪表或记录仪表读出..◆图5-35为红外测温仪的工作原理图;它和光电高温计的工作原理相似;为光学反馈式结构..被测物体S和参考源R的红外辐射经调制盘T调制后输至红外探测器D..调制盘T由同步电动机M带动;探测器D的输出电信号经放大器A和相敏整流器K后送至控制放大器C;控制参考源的辐射强度..当参考源和被测物体的辐射强度一致时;参考源的加热电流即代表被测温度..第六章一、名词解释◆流体压力：在热能与动力机械中所测量的压力;通常是指流体压力..◆绝对压力：以完全真空作为零标准的压力..在用绝对压力表示低于大气压时;把该绝对压力叫真空度..◆表压力：以当地大气压作为零标准的压力..通常;所谓压力就是指表压力..◆压力：流体对单位面积上的垂直作用力;即物理学中的“压强”二、填空题◆对于运动流体;根据测量所取的面不同;可分为总压力、静压力..总压力与静压力之差称为动压力..◆根据测量要求;按零标准的方法;压力可分为绝对压力、表压力和差压力..◆我国法定计量单位规定的压力单位是帕斯卡Pa..lPa＝lN／m2;大气压视地球上不同位置而异;其值约为105Pa..◆在工程上;也常用工程大气压、标准大气压、毫米汞柱等单位表示压力..◆测压仪表按作用原理的不同;可为液柱式、弹性式和电测式等几种..◆流体压力：对于运动流体;根据测量所取的面不同;可分为总压力、静压力..总压力与静压力之差称为动压力..◆压力种类：可分为稳态压力大气压力、机油压力、冷却水压力等和瞬变压力气缸内工质压力波、进排气压力波、高压油管中燃油压力等两大类..◆测压仪表：包括液柱式测压仪表、弹性测压仪表、测压传感器又分为压阻式传感器、压电式传感器、电容式差压传感器..◆弹性测压仪表包括弹簧管压力计;膜式压力计;波纹管式压差计..◆弹性压力计的误差包括迟滞误差;温度误差;间隙和摩擦误差..◆压力传感器一般均安装在气缸盖上◆为提高上止点相位精度;可对其进行热力学修正..◆选用弹性压力计的量程时;被测最大压力值应不超过满量程的3/4..对液柱压力计的量程;则应考虑当压力突然变动时;不要使水银或水溢出玻璃管外..◆作为一般的监督或检查用仪表;通常采用2.5级仪表;但作为标定用的标准压力表;则要求精度在0.5级以上..◆为了保证测量的精度;测压仪表在使用前必须经过标定;对于长期使用的仪表也要定期标定..标定有静态标定和动态标定两种..◆激波管高压段的高压气一般采用氮气或空气;整个激波管必须牢牢固定;以避免振动及加速度对被标定传感器输出的影响..三、简答题◆.液柱式测压仪表工作原理：利用工作液的液柱所产生的压力与被测压力平衡;根据液柱高度来确定被测压力大小的压力计..其工作液又称封液;常用的有水、酒精和水银..◆毛细管现象的影响封液在管内由于毛细管现象引起表面形成弯月面;使液柱产生附加的升高或降低..因此;要求液柱管的内径不能太细;当封液为酒精时;管子内径d≥3mm；封液为水或水银时;管子内径d≥8mm..◆弹性测压仪表弹性测压仪表以各种形式的弹性元件如弹簧管、金属膜和波纹管受压后产生的弹性变形作为测量的基础..由于变形的大小是被测压力的函数;故设法将变形的位移传递到仪表的指针或记录器上后;即可直接读出压力的数值..四、论述题◆动态标定有两种方法;一种是将传感器输入标准频率及标准幅值的压力信号与它的输出信号进行比较;这种方法称为对比法;例如将测压管装在标定风洞上的标定..另一种方法是通过激波管产生一个阶跃的压力并施于被标定的传感器上;根据其输出曲线求得它们的频率响应特性..这种激波管动态标定是一种最为基本的动态标定方法..第十章一、名词解释◆流动相: 待检测的气体流过检测系统时;称其为流动相.◆固定相: 在检测体统中;对流动相样品不同成分有不同的吸附或溶解或离子交换作用的不流动的物质或介质..◆色谱图: 是记录按时间先后次序的一组峰值信号的图;各峰值信号曲线与横轴所围面积与总曲线与横轴所围面积之比即为该气相对应成分的组分◆烟度就是指烟气浓度..二、填空题◆烟度测量分类：①透光度法：利用烟气对光的吸收作用;即通过测量光从烟气中的透过度来确定烟度的;仪器主要有哈特里奇烟度计..②滤纸法：先用滤纸收集一定量的烟气;再通过比较滤纸表面对光的反射率的变化来测量烟度;也称反射法;仪器主要有波许烟度计;冯布兰式烟度计..◆测量氧含量的主要方法有磁性氧量分析;氧化锆氧量分析..三、简答题◆氧化锆固体电解质导电机理电解质溶液依靠离子导电..某些固体也具有离子导电的性质..氧化锆是一种固体电解质..纯氧化锆基本上不导电;但参杂了一些氧化钙、氧化钇等稀土元素后;具有高温导电性◆氧化锆氧量分析仪是利用氧化锆浓差电池所形成的氧浓差电动势与O2含量之间的量值关系进行氧含量测量的..◆利用氧化锆探头测含氧量氧化锆的注意事项：必须采取恒温和温度补偿措施..而且要有合适的工作温度;一般为800℃;还要求两侧气压相等;两侧气流应有一定流速..◆内燃机排烟的产生与成分：➢①黑烟：主要是不完全燃烧生成的碳烟颗粒;还含有硫酸雾、多环芳香烃等液体成分和各种金属及盐类微粒；➢②白烟：是高沸点的未燃烃和水蒸汽混合而成的液态颗粒;它的直径一般在1.0微米左右;主要是在冷起动时产生;温度低于250℃➢③兰烟：主要是未燃烧的烃;有燃油和润滑油;以及燃烧中间产物;蓝烟主要是在暖机时产生;温度在250~650 ℃;当发动机温度提高后;蓝烟就会消失..四、论述题◆高温下;氧化锆;铂和气体三种物质交界处的氧分子有一部分从铂电极获得电子形成氧离子O-2..由于两侧气体氧含量不同;形成的氧离子浓度也不同;氧离子就从高浓度侧向低浓度侧扩散;一部分氧离子跑到负极;释放2个电子变成氧气析出..这时;空气侧的电极出现正电荷;待测气体侧的电极出现负电荷;这些电荷形成的电场阻碍氧离子的进一步扩散..最终扩散作用与电场作用达到平衡;两个电极间出现电位差E;这就是氧浓差电势..◆测量原理：排气的透光度反映了排气的烟度..用光电池接受光源透过排气射来的光产生的光电流..烟度越大;光电流越小..◆测量原理:在一定的取气口用定容抽气泵抽取排气;使一定容积的排气通过滤纸;滤纸被染黑的程度能够反映排气中的碳烟含量..再用反射率检测计检测滤纸的反射率..第十一章一、名词解释◆振动的基本概念振动是工程中极为常见的现象;尤其在热能动力机械工程中更是如此..有害的振动可能产生噪音;影响机器的正常工作;造成人体不适;甚至导致零部件损坏..◆振动烈度: 振动速度的均方根值..◆当量振动烈度: 为了评价内燃机整机的振动水平;标准一般规定要测量多个测点在x;y;z三个方向的振动.. 二、填空题◆振动对人体的影响分为全身振动和局部振动..对人体最有害的振动振动频率是与人体某些器官固有频率相吻合共振的频率..◆按振动产生的原因：自由振动、受迫振动、自激振动◆按振动位移的特征：直线振动、扭转振动◆按振动的规律：简谐振动、非简谐振动、随机振动◆描述振动特征的参量：频率.振幅.相位.频谱.振型.周期◆振动测量系统的组成: 通常由传感器、信号处理和放大、记录、显示和数据处理设备组成..◆振动测量系统的分类：机械测量、电测系统和光学测量系统..◆分类：机械测振仪.惯性测振仪.电动式测振仪◆振动来源：燃烧爆发力; 曲柄连杆机构往复惯性力; 侧倾扭矩;机械系统相互作用力..◆振动分类①内燃机整体的刚体振动: 上下振动、侧倾是单缸机主要振动形式..②曲轴系的扭振是多缸机主要振动形式..③曲轴的弯曲振动是多缸机主要振动形式..④其他振动: 活塞敲击;敲缸;配气机构振动;气门脱跳—工作异常..三、简答题◆电动式测振仪原理将振动量位移、速度、加速度等变化转换为电参量电流、电压、电荷、电容、电阻、电感等的变化;使输出的电参量与振动量的瞬时值之间保持一定的比例关系..第十二章一、名词解释◆噪声：一种声音;具有声波的一切特性;物理学中的声学知识均适用于噪声..◆声场：声波传播的空间统称为声场..◆自由声场：允许声波在任何方向作无反射自由传播的空间..◆混响声场：允许声波在任何方向作无吸收传播的空间..◆声压:声波波动引起传播介质压力变化的量值..◆4、声压级:表示声压的大小;用成倍比关系的绝对数量来表示声音的强弱..◆声能:声波的传播过程中质点受激产生振动;同时也产生压缩及膨胀的形变;因此介质中既有振动的动能又有形变的位能;这两部分相加就是声能..◆声能密度:单位体积的声能定义为声能密度;e◆声功率:单位时间内声源传播的总声能称为声功率;W◆声能流密度：单位时间内通过与能量传播方向垂直的单位面积的声能..矢量;指向为声波传播方向声强◆声能流密度在一个周期内的时间平均值..◆频程:在进行噪声测量时;需要测量噪声强度关于频率的分布;通常将声频范围划分为若干区段;这些区段称为频程频带..。

《测试技术》2024考试题型及复习资料一、填空（2分*5=10分）测试的基本概念1.测试技术是（测量）和（试验）技术的统称。

测试的目的是( 获取被测对象信息)测量的目的是获取被测对象的（量值））。

2.按误差的性质（统计特征）分，测量误差可以分为：（系统误差、粗大误差和随机误差）。

按误差的表示方法分，误差可以分为：（绝对误差、相对误差和引用误差）3.信号频谱的特点：周期信号频谱的特点（离散非周期）/非周期（连续非周期）周期信号的频谱特点是：（离散性、谐波性和收敛性）。

周期信号的频谱是（离散）的，非周期信号的频谱是（连续）的。

非周期信号x(t)的傅里叶变换X(jf)是（频谱密度函数）联系信号时域与频率的数学工具是（傅里叶变换）信号在时域时移，其频谱在频域（相移），幅频（不变）4.测试系统的静态特性指标的定义，具体指标的定义在静态测量情况下，（测量装置的静态特性）描述实际测量装置与（理想线性时不变系统）的接近程度；5.测量装置的静态特性指标有：（线性度、灵敏度、回程误差、迟滞、分辨力）等。

6.精度等级为0.1级的电压表，表示该电压表的引用误差为（±0.1%）7.（非线性度）是指测量装置输入输出之间的关系与理想比例关系的偏离程度。

8.一阶测试系统适用于测量(低频或缓变)的被测量9.为了减小误差，在实际测试中，一固有频率为2kHz的二阶测试系统，适用于测量频率不超过(2/3kHz)的信号10.按型号的变换特征来分，玻璃管温度计属于（物性）型传感器。

电容传声器属于（结构）型传感器。

11.极距变化性的电容式传感器，器灵敏度与极距成（反比）12.交流电阻桥的实质是一个（乘法器/幅值调制器）器。

输出是（调幅波）13.信号调理包括（电桥、调制与解调和滤波放大）14.所谓平稳随机过程是指其（统计指标）不随时间的变化而变化的随机过程。

15.直接作用于被测量,并能够按一定的规律将被测量转换成同种或别种两只输出的器件称之为(传感器)。
