幕墙的结构特点

用于部位：各座主楼铝板幕墙。

本工程的铝板幕墙采用浮动式结构，铝板是热膨胀系数很大的材料，温差作用及结构变位影响较大，铝板变形直接影响外观平整度，铝板安装完毕后的表面平整度保证和清除噪音方面是设计的重点，我们采用浮动式相连，能够充分保证板块安装位置的精度及板块表面的平整度，并可避免由于压紧力不均产生安装应力。

此结构可充分吸收温差变形和地震外力作用而引起的铝板变形，清除噪音，保证外观效
骨上，采用机制螺丝固定，满足刚度和强度要求，接缝处打胶密封，满足密封要求。

♦横竖龙骨的连接采用可伸缩结构，满足了横梁因温差作用而产生的伸缩效应，提高了幕墙的抗震变位能力。

♦所有硬性接触处，均采用弹性连接，提高了幕墙的抗震性能，消除了伸缩噪声，同时由于密封性能的提高，保证了帷幕的隔音效果。

♦不同金属的接触面都使用尼龙垫片以防止电化腐蚀。

♦利用密封胶保证幕墙的水密性和气密性。

♦幕墙和主体之间实现三维调整，既保证幕墙的平面度和垂直度，又提高结构抗震性能。

♦铝板背后均固定有加强筋进行补强，确保了铝板的风压变形性能,提高了幕墙的使用安全性。

幕墙结构的分类及特点本文主要对建筑幕墙(包括玻璃幕墙、金属幕墙和石材幕墙)的分类进行了细致的阐述，并对各种幕墙类型的主要结构特点进行了说明，使相关专业人员了解建筑幕墙的基本特点。

标签幕墙分类；幕墙结构特点；框架式幕墙；单元式幕墙；全玻璃幕墙；点支撑玻璃幕墙；金属幕墙；石材幕墙；双层幕墙前言建筑幕墙是建筑主体的外维护结构，近年来，幕墙应用越来越广泛，已经成为现代建筑的象征。

高档次的幕墙工程不仅成为城市的标志性建筑，对城市的形象也有很大的提升，都有一定的代表性和独特的观赏性。

现代建筑不但注重外视效果，同时还具备一些功能性，比如幕墙具有保温节能、降低噪音、智能通风等功能。

在幕墙设计时，幕墙不承受主体结构的荷载和地震作用，但应考虑幕墙的重力荷载、风荷载、地震、温度和主体结构位移影响下的安全性。

1 幕墙分类建筑幕墙的结构形式较多，分類也复杂，现将幕墙的分类及结构特点做一简单介绍。

1.1 按使用场合和用途不同一般分为：a立面幕墙；b 采光顶；c金属屋面；d吊顶；f 雨篷。

1.2 按面料不同可分为:a 玻璃幕墙b金属板幕墙c石材幕墙d微晶石幕墙；e 陶土板幕墙；f 组合幕墙；h光电幕墙；i LED多媒体彩显幕墙。

1.3 建筑幕墙按层数不同可分为:a 单层幕墙；b 双层幕墙。

2幕墙结构特点介绍2.1 框架式幕墙结构特点介绍包括明框幕墙、隐框幕墙、半隐框幕墙、混合幕墙。

2.2 单元式幕墙结构特点介绍单元式幕墙是将幕墙龙骨与面材在工厂内加工组装，形成整体板块并运至现场，在现场进行整体板块吊装。

其构成原理是：在工厂中制成一单元组件，这种组件一般为一个楼层高度，也可以为2层一3层高，一个单元组件就是一个受力单元。

现场安装时将单元组件固定在楼层楼板(梁)上，水平方向相邻两单元组件的左右竖框通过对插形成竖向组合杆，上单元下框与下单元的上框对插组合成横向组合杆，这样它所承受的载荷是由单元组件的竖框直接传递到主体结构。

单元式幕墙可分为横滑式、横锁式和独立单元三种形式。

玻璃幕墙分类及特点引言玻璃幕墙是一种用于建筑外部的玻璃外墙系统，已经成为现代建筑的重要组成部分。

它不仅能提供建筑外观美观，还能增加自然采光和空气流通，提升建筑能源效率。

在设计和选择玻璃幕墙时，了解不同类型和特点非常重要。

本文将介绍玻璃幕墙的分类及其特点。

1. 单层玻璃幕墙1.1 特点•单层玻璃幕墙是最基本的幕墙类型，由单层玻璃板和支撑框架组成。

•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。

•支撑框架通常由铝合金或钢材制成，用于支撑和固定玻璃板。

•单层玻璃幕墙通常适用于一般建筑，具有较低的成本和安装难度。

1.2 优势•提供良好的采光和视野，让室内空间充满自然光线。

•能有效阻挡风、雨、噪音和尘土的进入，保持室内环境舒适。

•相对较低的成本，适用于普通建筑或低层建筑。

1.3 局限性•不能提供良好的隔热和隔音效果，容易受到外部温度和噪音的影响。

•可能存在安全隐患，如果玻璃破碎，容易造成伤害。

•不适用于高层建筑，因为没有足够的耐风压能力。

2. 双层玻璃幕墙2.1 特点•双层玻璃幕墙由两层玻璃板之间的空气层组成，形成独立的隔热层。

•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。

•双层玻璃幕墙通常使用铝合金或不锈钢作为支撑框架。

2.2 优势•通过空气层的隔热效果，提升了建筑的保温性能和能源效率。

•与单层玻璃幕墙相比，具有更好的隔音效果，减少外部噪音的干扰。

•建筑外观更加立体感和美观，增加了设计的可能性。

2.3 局限性•比单层玻璃幕墙更贵，需要更复杂的安装工艺和材料。

•空气层可能会产生积水和污秽，需要定期维护和清洁。

•由于空气层的存在，室内空间可能受到限制。

3. 点幕墙3.1 特点•点幕墙由玻璃幕墙板与支撑结构之间的点支撑系统组成。

•点支撑系统通常由不锈钢材料制成，将玻璃幕墙板固定在建筑结构上。

•玻璃幕墙板可以是单层或夹层玻璃，也可以是其他特殊加工的玻璃材料。

3.2 优势•点幕墙可以提供宽大的视觉效果，让建筑立面更加透明，并提供良好的采光。

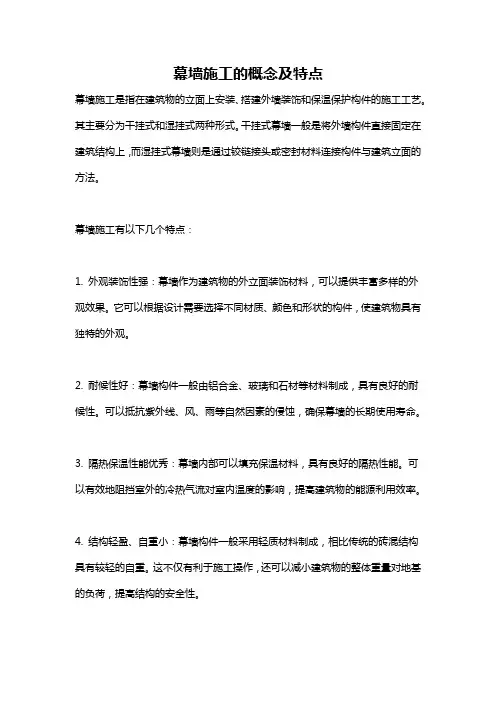

幕墙施工的概念及特点幕墙施工是指在建筑物的立面上安装、搭建外墙装饰和保温保护构件的施工工艺。

其主要分为干挂式和湿挂式两种形式。

干挂式幕墙一般是将外墙构件直接固定在建筑结构上，而湿挂式幕墙则是通过铰链接头或密封材料连接构件与建筑立面的方法。

幕墙施工有以下几个特点：1. 外观装饰性强：幕墙作为建筑物的外立面装饰材料，可以提供丰富多样的外观效果。

它可以根据设计需要选择不同材质、颜色和形状的构件，使建筑物具有独特的外观。

2. 耐候性好：幕墙构件一般由铝合金、玻璃和石材等材料制成，具有良好的耐候性。

可以抵抗紫外线、风、雨等自然因素的侵蚀，确保幕墙的长期使用寿命。

3. 隔热保温性能优秀：幕墙内部可以填充保温材料，具有良好的隔热性能。

可以有效地阻挡室外的冷热气流对室内温度的影响，提高建筑物的能源利用效率。

4. 结构轻盈、自重小：幕墙构件一般采用轻质材料制成，相比传统的砖混结构具有较轻的自重。

这不仅有利于施工操作，还可以减小建筑物的整体重量对地基的负荷，提高结构的安全性。

5. 施工周期短：幕墙的施工相对较快，可以通过预制构件和模块化施工的方式实现简化、快捷的施工工艺，因此施工周期较短，有利于提高项目的进度。

6. 维护维修方便：幕墙构件一般可以单独拆装，容易进行维护和维修。

在构件受损或老化时，可以只更换局部的构件而不影响整体幕墙的使用。

7. 可回收再利用：幕墙构件大多采用可回收的材料制造，如铝合金等。

在幕墙需要更换或拆除时，可以回收这些材料进行再利用，减少了资源的浪费。

综上所述，幕墙施工具有外观装饰性强、耐候性好、隔热保温性能优秀、结构轻盈、自重小、施工周期短、维护维修方便以及可回收再利用等特点。

这些特点使得幕墙施工得到了广泛应用，在现代建筑中具有重要的地位和作用。

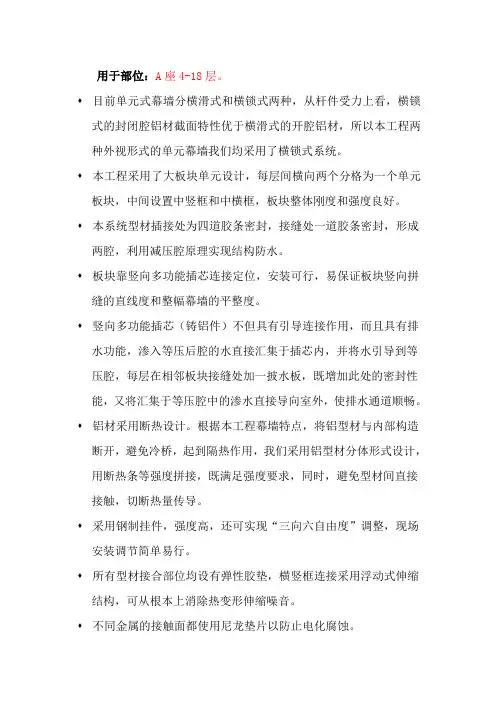

用于部位：A座4-18层。

♦目前单元式幕墙分横滑式和横锁式两种，从杆件受力上看，横锁式的封闭腔铝材截面特性优于横滑式的开腔铝材，所以本工程两种外视形式的单元幕墙我们均采用了横锁式系统。

♦本工程采用了大板块单元设计，每层间横向两个分格为一个单元板块，中间设置中竖框和中横框，板块整体刚度和强度良好。

♦本系统型材插接处为四道胶条密封，接缝处一道胶条密封，形成两腔，利用减压腔原理实现结构防水。

♦板块靠竖向多功能插芯连接定位，安装可行，易保证板块竖向拼缝的直线度和整幅幕墙的平整度。

♦竖向多功能插芯（铸铝件）不但具有引导连接作用，而且具有排水功能，渗入等压后腔的水直接汇集于插芯内，并将水引导到等压腔，每层在相邻板块接缝处加一披水板，既增加此处的密封性能，又将汇集于等压腔中的渗水直接导向室外，使排水通道顺畅。

♦铝材采用断热设计。

根据本工程幕墙特点，将铝型材与内部构造断开，避免冷桥，起到隔热作用，我们采用铝型材分体形式设计，用断热条等强度拼接，既满足强度要求，同时，避免型材间直接接触，切断热量传导。

♦采用钢制挂件，强度高，还可实现“三向六自由度”调整，现场安装调节简单易行。

♦所有型材接合部位均设有弹性胶垫，横竖框连接采用浮动式伸缩结构，可从根本上消除热变形伸缩噪音。

♦不同金属的接触面都使用尼龙垫片以防止电化腐蚀。

♦插接缝不打密封胶，中横框和中竖框处接缝深打胶处理，防止了硅油对幕墙表面的污染。

而且板缝深邃，立体感强，外立面效果丰富。

♦玻璃部分为明框形式，幕墙玻璃板块座装在横框上，横竖向均外加压板和扣板。

压板通过挤压胶条对幕墙玻璃进行压紧，实现了弹性接触，减少了玻璃破损和铝板变形的现象。

压板与扣板采用分体设计，玻璃安装及拆卸均方便。

扣板扣装在压板上，外视效果好。

横梁前部及外露扣板底部设有排水通道，使少量可能渗入的雨水沿此通道排到室外，实现结构防水。

♦开启窗采用内倒方式，开启扇下部设有折页，竖向两侧加设有支撑滑撑，安全限位，防止翻窗脱落。

简述玻璃幕墙分类,各幕墙组成,特点及施工工艺玻璃幕墙是一种以玻璃材料为主要构成的建筑墙体。

它不仅具有光线透明，观赏性强等特点，还能够有效地隔离外界环境对建筑内部的影响，使建筑更加美观大方。

根据不同的分类标准，玻璃幕墙可以分为多种类型，下面我们一一进行简要介绍。

一、按照结构形式分类1.幕墙类型：（1）窗框式幕墙窗框式幕墙采用金属框作为主要承重构件，玻璃或其它材料填充在窗框内，形成单元式装配的外墙。

窗框常用的材料有铝合金、钢材、塑料等。

窗框式幕墙的特点是安装方便快捷，成本较低。

（2）承重结构式幕墙承重结构式幕墙是指玻璃面板直接承担建筑承载结构的一部分或全部力，形成连续的负载传递系统。

它利用高强度的玻璃面板在空间上连接传递荷载，充分利用玻璃面板的强度和刚度。

承重结构式幕墙具有良好的透光性和对外界环境的隔离性。

2.幕墙用途：（1）幕墙用于外保温的玻璃幕墙这种幕墙一般由一个或多个玻璃层组成，中间填充保温材料。

它可以有效地隔离室内和室外的温度差异，起到保温的作用。

这种幕墙结构简单，成本较低，但透光性较差。

（2）透光隔热玻璃幕墙这种幕墙一般由两层或多层玻璃面板组成，中间填充透气、隔热的气体。

这种幕墙具有良好的透光性和隔热性能，可以有效地隔离室内和室外的热量传递。

二、按照施工工艺分类1.干挂施工工艺干挂施工工艺是指在幕墙主体上设置悬挂梁，将玻璃幕墙直接挂在悬挂梁上。

这种施工工艺适用于大型建筑或需要保护玻璃幕墙的建筑，能够提供较好的安全性和稳定性。

2.孔中挂轨施工工艺孔中挂轨施工工艺是指在建筑外墙表面预埋嵌入挂轨，并将玻璃幕墙安装在挂轨上。

这种施工工艺适用于普通建筑，工艺简单，施工速度较快。

三、各幕墙的特点及组成1.窗框式幕墙特点：安装方便，成本较低；组成：由金属窗框和填充材料组成。

2.承重结构式幕墙特点：透光性好，隔音效果好，抗风能力强；组成：由金属结构和玻璃面板组成。

3.外保温玻璃幕墙特点：保温效果好；组成：由玻璃层和保温材料组成。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是建筑外墙的一种现代化设计，它将建筑与外部环境隔离开来，同时又能够保持透明的特性，使建筑内部能够充分地享受外部的自然光线。

玻璃幕墙不仅具有美观的外观，同时还能够提高建筑的能源效率和舒适度。

根据不同的设计需求和材料选择，玻璃幕墙可以分为多种类型，同时每种类型的玻璃幕墙都有其特定的组成、特点和施工工艺。

一、玻璃幕墙的分类1.幕墙的分类玻璃幕墙可分为抗风压幕墙、重力幕墙、尤其是以前窗面为主的拼框玻璃幕墙、防火幕墙、隔热幕墙等。

2.根据构造方式的分类玻璃幕墙主要分为框架玻璃幕墙和点支式玻璃幕墙。

框架玻璃幕墙是以铝材或钢材为框架，玻璃嵌入框架中构成的外墙；点支式玻璃幕墙则是利用玻璃以及连接点支来实现。

3.根据功能的分类依据幕墙的防水要求，可以将其分为一般幕墙和中空幕墙两种。

二、各种玻璃幕墙的组成及特点1.框架玻璃幕墙框架玻璃幕墙是由铝合金框架和玻璃幕墙板组成。

铝合金框架通常具有强度高、重量轻、耐腐蚀等特点，适合制作各种造型和规格的幕墙。

而玻璃幕墙板则是通过专业的玻璃加工工艺制成，可实现单层、双层或者中空玻璃的设计，具有优良的透光性和抗风压性能。

框架玻璃幕墙的特点主要包括：-外形美观，适用于各种建筑风格；-防水性能好，适合用于高层建筑；-施工周期短，能够快速安装；-保温隔热性能良好，有助于节能环保。

2.点支式玻璃幕墙点支式玻璃幕墙是以玻璃为主体，通过连接点支来支撑和固定玻璃的一种幕墙体系。

该种幕墙结构简洁、透光性强，外观效果非常好。

点支式玻璃幕墙的特点主要包括：-破坏面小，透光性好，外观美观；-施工周期短，安装便捷，适合大型建筑；-维护成本低，使用寿命长，具有较好的耐久性；-防火性能优良，有助于提升建筑整体的安全性。

3.抗风压幕墙抗风压幕墙是用于高层建筑的一种特殊结构幕墙，其主要特点在于具有较强的抗风压性能，能够有效地减少风压对于建筑物的影响。

抗风压幕墙的特点主要包括：-结构稳定，对大风风压具有较强的抵抗能力；-透光性好，能够为建筑提供良好的自然采光；-节省能源，提高建筑的能源利用率；-安装施工复杂，需要专业团队进行施工和监测。

第一章建筑幕墙概述第一节建筑幕墙建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构。

建筑幕墙是建筑物的外围护结构的一种。

它不同于一般的外墙，它具有以下三个特点：（1）建筑幕墙是完整的结构体系，直接承受施加于其上的荷载作用，并传递到主休结构上。

有框幕墙多数情况下由面板、横梁（次梁）和立柱构成；点支幕墙由面板和支承钢结构组成。

（2）建筑幕墙应包封主体结构，不使主体结构外露。

（3）建筑幕墙通常与主体结构采用可动连接，竖向幕墙通常悬挂在主体结构上。

当主体结构住移时，幕墙相对于主体结构可以活动。

由于有上述特点，幕墙首先是结构具有承载能力；然后是外装，具有美观的建筑功能。

幕墙的支承骨架（横梁、立柱、支承钢结构等）通常由铝型材和钢材组成，有些情况下也用玻璃。

面板可以是玻璃、铝板、钢板或石板、混凝土板，但透光部份必定是玻璃板。

采光顶有时也会采用聚酸酯板。

通常按面板材料将幕墙划分为玻璃幕墙、铝合金板幕墙、石材幕墙等等，许多工程中多种幕墙混合使用。

与传统的墙体材料相比，建筑幕墙具有以下特点：（1）主要材料是现在工业产物，玻璃具有光反射能力，铝板和金属板富于现代感，可以产行强烈的建筑艺术效果。

（2）墙体自重较小，玻璃和金属板幕墙通常为0.3～0.5KN/m2，石板幕墙约为1KN/m2。

玻璃和金属板幕墙只相当于砖墙的1/10～1/12、混凝土预制板墙面的1/7～1/8，从而降低主体结构和基础的造价。

（3）材料种类较少，多为工业产品，质量较稳定，而且工厂化加工，现场安装工作量少，无湿作业，工期较短。

（4）维护和更换幕墙构件都很方便。

（5）幕墙包封主体结构，减少了主体结构受温度变化的影响，有效地解决了大面积建筑和高层建筑的温度应力问㼵。

能较好地适应旧建筑立面更新的需要，所以常常用加装幕墙来作为旧建筑改建的手段。

目前建筑幕墙得到广泛的采用，建筑幕墙的发展在我国只不过几年的时间，己成为一个大规模的产业，除幕墙材料的生产商的供应商外，仅直接从事幕墙制造安装的厂商己超过千家，年生产幕墙近800万M2，年产值近百亿元，我国己是世界上幕墙年产量最高的国家。

一、性质不同
1、幕墙：建筑的外墙围护，不承重，像幕布一样挂上去。

2、窗：墙或屋顶上建造的洞口，用以使光线或空气进入室内。

二、特点不同
1、幕墙特点：
（1）幕墙是一个独立完整的整体结构体系。

（2）幕墙通常用于主体结构的外侧，一般覆盖在主体结构的表面。

（3）幕墙相对于平面内的主体结构具有一定的微动能力。

2、窗特点：
（1）应用隔热铝合金型材，采用轧制法将内外铝合金及保温带结合起来。

（2）中空玻璃用于提高隔热性能和隔音效果。

（3）推拉窗采用独立密封结构，推拉窗采用双胶条、双毛条、四密封结构；平窗采用等压原理，采用一硬两软三密封结构，具有良好的气密性和水密性。

（4）选用高档配件，外形美观，操作灵活，安全可靠，有利于窗户的保温效果。

三、作用不同
1、幕墙作用：
（1）质量轻
与同一面积相比，玻璃幕墙质量约为白砖墙的1/10～1/12，大理石、花岗岩饰面湿墙的1/15，混凝土挂板的1/5～1/7。

一般建筑物的内外墙质量约为建筑物总重量的1/4～1/5。

幕墙可以大大减轻建筑物的重量，从而降低基础工程的成本。

（2）设计灵活
艺术效果很好。

建筑师可以根据自己的需要设计各种形状。

它们能呈现不同的色彩，与周围环境协调，与灯光配合等，使建筑与自然融为一体，从而减少高层建筑的压抑感。

（3）抗震能力强
强风抗震的柔性设计是高层建筑的最佳选择。

2、窗作用：
（1）需要窗户能透进光线，那么随着阳光而来的就会是多余的热量。

（2）需要窗户能通风，那么随着流通的空气而来的，也许就是灰尘和蚊虫。
