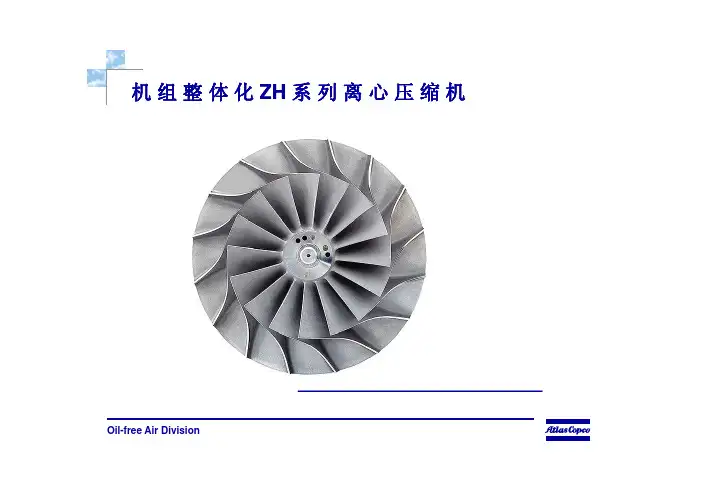

ZH离心机培训教材一：Atlas Copco ZH离心机型号含义：ZH7000-6-8Z 代表机器产生的压缩空气无油H代表齿轮箱的形状是呈H型7000代表机器底板的尺寸，ZH离心机现有的型号有7000/10000/150006代表流量点，ZH离心机现有的流量点有1/2/3/4/5/68代表压力点，即该压缩机能打出的额定工作压力二：Atlas Copco ZH离心机流程图：（气路/油路/水路）ZH了解离心机的气路/油路/水路是如何工作的，以及气路/油路/水路上的所有部件和传感器。
三：Atlas Copco ZH离心机的操作步骤(MarkIV 控制器)1.修改系统压力设定值a.按F1[MENU]进入主菜单。
b.按垂直滚动键选择[M0DIFY PARAMETERS]子菜单,按制表键进入。
c.按垂直滚动键选择[PARAMETERS]子菜单,按制表键进入。
按垂直滚动键选择PRESSUER SETPOINT 1，按F2[MODIFY]修改。
d.通过垂直滚动键来修改系统压力设定值。
e.按F1[PROGRAM]确认。
2. 开机步骤a.检查水路/气路/油路是否畅通,是否有渗漏,检查高压是否具备合闸条件。
b.检查控制面板,查看是否满足启动条件。
c.检查系统压力设定值是否正确。
d.按启动按钮(延时20s后空压机自动加载)或按启动按钮后手动卸载空压机，待运行参数正常后再手动加载空压机。
e.检查运行参数是否正常。
3. 停机步骤a.按停机按钮,机器将先卸载,然后停车。
b.停车后半小时关闭冷却水。
停车半小时内不允许断低压电。
c.如按过紧急停车按钮(由于突发事故的停车)，则按过后要马上拔出来,以保证辅油泵能自动运行给齿轮箱供油。
4. 复位服务报警(更换完油\空气\除油雾过滤器或润滑油以后)a.按F1[MENU] 进入主菜单。
b.按垂直滚动键选择[STATUS DATA]子菜单,按制表键进入。
c.通过按垂直滚动键来查看要服务的内容,按F3[RESET]键复位。
离心式空气压缩机参数对照表离心式空气压缩机是一种常见的压缩设备，广泛应用于各个行业。
为了更好地理解和比较不同型号和规格的离心式空气压缩机，下面将为大家提供一份参数对照表。
通过对照表，我们可以清楚地了解不同参数对离心式空气压缩机性能的影响，以便选择合适的设备，提高工作效率。
1. 型号及规格：- 型号A：...- 型号B：...- 型号C：...- 型号D：...- 型号E：...2. 排气量：- 型号A：...- 型号B：...- 型号C：...- 型号D：...- 型号E：...3. 最大工作压力：- 型号A：...- 型号B：...- 型号C：... - 型号D：... - 型号E：...4. 驱动方式： - 型号A：... - 型号B：... - 型号C：... - 型号D：... - 型号E：...5. 功率：- 型号A：... - 型号B：... - 型号C：... - 型号D：... - 型号E：...6. 能耗：- 型号A：... - 型号B：... - 型号C：... - 型号D：... - 型号E：...7. 噪音水平：- 型号A：... - 型号B：...- 型号C：...- 型号D：... - 型号E：...8. 效率：- 型号A：... - 型号B：...- 型号C：...- 型号D：... - 型号E：...9. 适用领域：- 型号A：... - 型号B：...- 型号C：...- 型号D：... - 型号E：...10. 特点和优势： - 型号A：...- 型号B：...- 型号C：...- 型号D：...- 型号E：...通过以上对照表，我们可以看出不同型号和规格的离心式空气压缩机在排气量、最大工作压力、驱动方式、功率、能耗、噪音水平、效率、适用领域、特点和优势等方面存在一定的差异。
根据实际需求选择合适的型号和规格的离心式空气压缩机，可以有效提高工作效率，降低能耗和噪音水平。

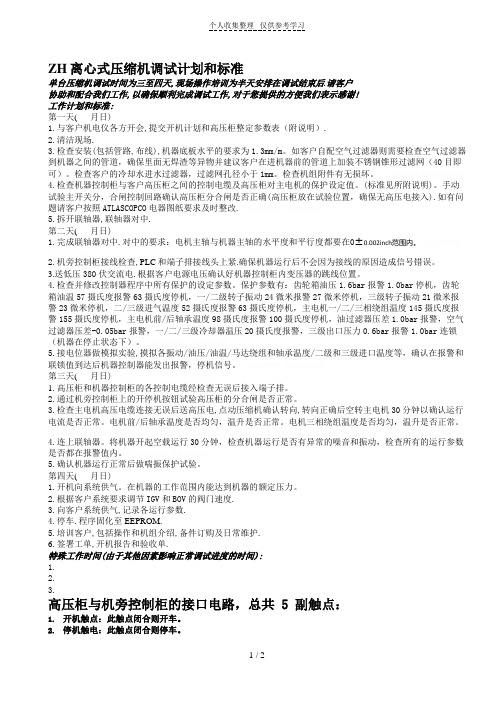

ZH离心式压缩机调试计划和标准单台压缩机调试时间为三至四天,现场操作培训为半天安排在调试结束后.请客户协助和配合我们工作,以确保顺利完成调试工作,对于您提供的方便我们表示感谢!工作计划和标准:第一天( 月日)1.与客户机电仪各方开会,提交开机计划和高压柜整定参数表（附说明）.2.清洁现场.3.检查安装(包括管路,布线),机器底板水平的要求为1.3mm/m。
如客户自配空气过滤器则需要检查空气过滤器到机器之间的管道，确保里面无焊渣等异物并建议客户在进机器前的管道上加装不锈钢锥形过滤网（40目即可）。
检查客户的冷却水进水过滤器，过滤网孔径小于1mm。
检查机组附件有无损坏。
4.检查机器控制柜与客户高压柜之间的控制电缆及高压柜对主电机的保护设定值。
(标准见所附说明)。
手动试验主开关分，合闸控制回路确认高压柜分合闸是否正确(高压柜放在试验位置，确保无高压电接入).如有问题请客户按照ATLASCOPCO电器图纸要求及时整改.5.拆开联轴器,联轴器对中.第二天( 月日)1.完成联轴器对中.对中的要求：电机主轴与机器主轴的水平度和平行度都要在0±0.002inch范围内。
2.机旁控制柜接线检查,PLC和端子排接线头上紧.确保机器运行后不会因为接线的原因造成信号错误。
3.送低压380伏交流电.根据客户电源电压确认好机器控制柜内变压器的跳线位置。
4.检查并修改控制器程序中所有保护的设定参数。
保护参数有：齿轮箱油压1.6bar报警1.0bar停机，齿轮箱油温57摄氏度报警63摄氏度停机，一/二级转子振动24微米报警27微米停机，三级转子振动21微米报警23微米停机，二/三级进气温度52摄氏度报警63摄氏度停机，主电机一/二/三相绕组温度145摄氏度报警155摄氏度停机，主电机前/后轴承温度98摄氏度报警100摄氏度停机，油过滤器压差1.0bar报警，空气过滤器压差-0.05bar报警，一/二/三级冷却器温压20摄氏度报警，三级出口压力0.6bar报警1.0bar连锁（机器在停止状态下）。
