金属热处理方法及工艺介绍

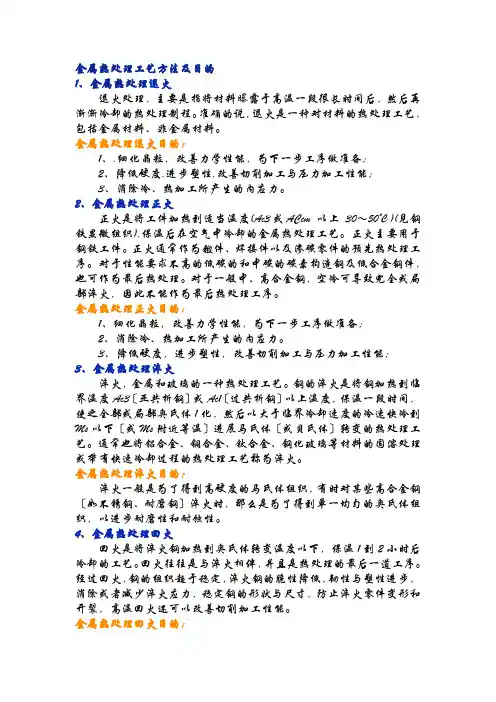

金属热处理工艺方法及目的

1、金属热处理退火

退火处理，主要是指将材料曝露于高温一段很长时间后，然后再渐渐冷却的热处理制程。准确的说，退火是一种对材料的热处理工艺，包括金属材料、非金属材料。

金属热处理退火目的：

1、.细化晶粒，改善力学性能，为下一步工序做准备；

2、降低硬度,进步塑性,改善切削加工与压力加工性能；

3、消除冷、热加工所产生的内应力。

2、金属热处理正火

正火是将工件加热到适当温度(Ac3或ACcm 以上 30～50℃)(见钢铁显微组织),保温后在空气中冷却的金属热处理工艺。正火主要用于钢铁工件。正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素构造钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。

金属热处理正火目的：

1、细化晶粒，改善力学性能，为下一步工序做准备；

2、消除冷、热加工所产生的内应力。

3、降低硬度，进步塑性，改善切削加工与压力加工性能；

3、金属热处理淬火

淬火，金属和玻璃的一种热处理工艺。钢的淬火是将钢加热到临界温度Ac3〔亚共析钢〕或Ac1〔过共析钢〕以上温度，保温一段时间，使之全部或局部奥氏体1化，然后以大于临界冷却速度的冷速快冷到Ms以下〔或Ms附近等温〕进展马氏体〔或贝氏体〕转变的热处理工艺。通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。

金属热处理淬火目的：

淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢〔如不锈钢、耐磨钢〕淬火时，那么是为了得到单一均匀的奥氏体组织，以进步耐磨性和耐蚀性。

4、金属热处理回火

回火是将淬火钢加热到奥氏体转变温度以下，保温1到2小时后冷却的工艺。回火往往是与淬火相伴，并且是热处理的最后一道工序。经过回火，钢的组织趋于稳定，淬火钢的脆性降低，韧性与塑性进步，消除或者减少淬火应力，稳定钢的形状与尺寸，防止淬火零件变形和开裂，高温回火还可以改善切削加工性能。

金属热处理原理与工艺

一、热处理的概念

热处理指的是将金属材料加热至一定温度，然后进行冷却或其他处理方法，以改变其组织结构、物理性能和化学性能的过程。

二、热处理的分类

根据热处理的方式，可以将其分为以下几类：

• 退火（Annealing）：在800-900℃的温度下，将金属材料慢慢地冷却，使其组织结构变得均匀，降低硬度，提高延展性和韧性。

• 正火（Normalizing）：在金属材料的贝氏体区域进行冷却，提高硬度和强度，但是会降低韧性。

• 淬火（Quenching）：将金属材料加热到临界温度（不同的金属有不同的临界温度），然后进行强制冷却，使其产生马氏体，提高硬度和强度。

• 回火（Tempering）：在淬火后，将金属材料加热到低于淬火温度的温度，然后进行冷却，使其产生新的组织结构，提高韧性和强度。

三、热处理中的关键因素

1. 温度

热处理中的温度是非常重要的因素。不同的金属材料需要在不同的温度下进行热处理。温度的高低会对金属材料的组织结构、物理性能和化学性能产生直接影响。

2. 时间

热处理中的时间也是非常重要的因素。不同的金属材料需要在不同的时间内进行热处理。时间的长短会对金属材料的组织结构、物理性能和化学性能产生直接影响。

3. 冷却速率

热处理中的冷却速率也是非常重要的因素。冷却速度过快或过慢都会对金属材料的组织结构、物理性能和化学性能造成影响。不同的金属材料需要在不同的冷却速率下进行热处理。 四、热处理的流程

热处理的流程可以分为以下三个步骤：

1. 加热

将金属材料加热到一定的温度，使其达到预期的组织结构、物理性能和化学性能。

2. 保温

在金属材料达到预期的温度后，需要将其保持一段时间，以便其达到平衡态。

3. 冷却

冷却是热处理过程中非常重要的一步，冷却速率直接影响到金属材料的组织结构、物理性能和化学性能。

五、热处理的应用

热处理被广泛应用于金属材料的加工和制造过程中。例如，汽车制造、机械制造、航空航天、电子等行业都需要进行热处理。

热处理对金属零件硬度的提高方法

热处理是一种广泛应用于金属制造工艺中的技术，通过控制金属材料的加热和冷却过程，可以显著改善金属零件的硬度和性能。本文将介绍几种常见的热处理方法，以及它们对金属零件硬度提高的影响。

1. 淬火处理

淬火是一种常见且有效的热处理方法，适用于大多数钢材和铸铁材料。在淬火过程中，将金属材料加热至临界温度以上，并迅速冷却。这种急速冷却的过程能使材料的组织发生变化，从而提高硬度。淬火可以通过多种介质实现，例如水、油或空气。不同的介质冷却速度会对最终的硬度产生影响，需要根据具体材料和要求进行选择。

2. 回火处理

回火是一种通过对淬火后的金属材料进行加热处理来降低其脆性的方法。在淬火后，金属零件的硬度通常会过高，容易产生脆性。通过回火处理，可以减轻内部应力，消除组织中的一些不良相，从而提高材料的韧性。回火的温度和时间是影响材料性能的关键参数，需要进行精确控制。

3. 热处理与合金元素

在金属材料的制备过程中，合金元素的添加可以显著影响材料的硬度。例如，在钢材中添加适量的碳元素可以提高其硬度和强度。同时，通过合理调整合金元素的含量，也可以控制材料的韧性和延展性。因此，在进行热处理之前，需要对材料的合金元素进行深入分析和研究，以确定最佳的硬度提高方法。

4. 热处理与处理温度

热处理过程中的加热温度是影响材料硬度的重要因素之一。对于同一种材料而言，不同的加热温度会导致不同的硬度。较高的温度可以提高固溶体的浓度，促使非均匀分布的合金元素重新溶解，从而提高硬度。然而，过高的温度可能会导致晶粒长大，降低材料的硬度。因此，需要根据具体材料和要求进行温度的选择和控制。

总而言之，热处理是一种有效的提高金属零件硬度的方法。通过采用淬火、回火、合金元素调整以及处理温度控制等措施，可以获得理想的硬度提高效果。然而，在实际应用中，必须根据具体材料和要求的不同，选择合适的热处理方法和参数，以最大程度地提高金属零件的硬度和性能。

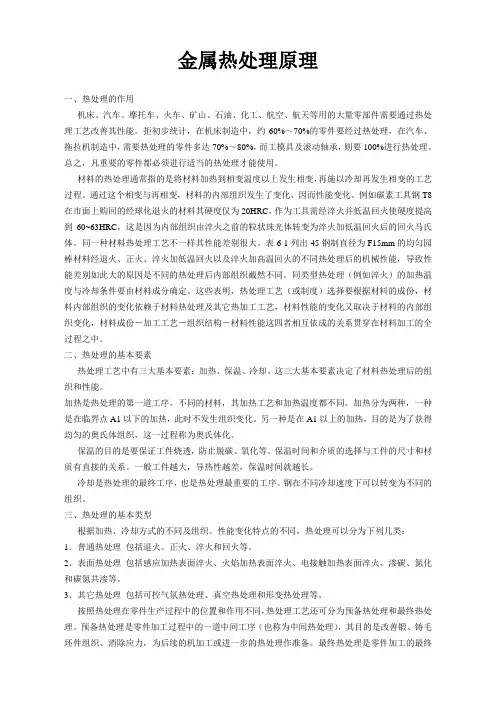

金属热处理原理

一、热处理的作用

机床、汽车、摩托车、火车、矿山、石油、化工、航空、航天等用的大量零部件需要通过热处理工艺改善其性能。拒初步统计，在机床制造中，约60%～70%的零件要经过热处理，在汽车、拖拉机制造中，需要热处理的零件多达70%～80%，而工模具及滚动轴承，则要100%进行热处理。总之，凡重要的零件都必须进行适当的热处理才能使用。

材料的热处理通常指的是将材料加热到相变温度以上发生相变，再施以冷却再发生相变的工艺过程。通过这个相变与再相变，材料的内部组织发生了变化，因而性能变化。例如碳素工具钢T8在市面上购回的经球化退火的材料其硬度仅为20HRC，作为工具需经淬火并低温回火使硬度提高到60~63HRC，这是因为内部组织由淬火之前的粒状珠光体转变为淬火加低温回火后的回火马氏体。同一种材料热处理工艺不一样其性能差别很大。表6-1列出45钢制直径为F15mm的均匀园棒材料经退火、正火、淬火加低温回火以及淬火加高温回火的不同热处理后的机械性能，导致性能差别如此大的原因是不同的热处理后内部组织截然不同。同类型热处理（例如淬火）的加热温度与冷却条件要由材料成分确定。这些表明，热处理工艺（或制度）选择要根据材料的成份，材料内部组织的变化依赖于材料热处理及其它热加工工艺，材料性能的变化又取决于材料的内部组织变化，材料成份－加工工艺－组织结构－材料性能这四者相互依成的关系贯穿在材料加工的全过程之中。

二、热处理的基本要素

热处理工艺中有三大基本要素：加热、保温、冷却。这三大基本要素决定了材料热处理后的组织和性能。

加热是热处理的第一道工序。不同的材料，其加热工艺和加热温度都不同。加热分为两种，一种是在临界点A1以下的加热，此时不发生组织变化。另一种是在A1以上的加热，目的是为了获得均匀的奥氏体组织，这一过程称为奥氏体化。

保温的目的是要保证工件烧透，防止脱碳、氧化等。保温时间和介质的选择与工件的尺寸和材质有直接的关系。一般工件越大，导热性越差，保温时间就越长。
