施工测量方案与技术措施

第二章 施工方案与技术措施

一、施工测量放线

1、测量控制

首先对监理工程师提供的坐标点和高程点进行复核，发现问题及时向监理工程师及规划设计部门提出。无误后针对本工程的特点，现场建立平面及高程控制系统，以便在工程施工期间对所有工程项目的施工进行有效的测量控制。

1.1平面控制网

采用闭合导线建立平面控制网，测量仪器使用NTS320全站仪。对业主及监理单位提供的中线桩进行控制，设置线路控制桩，控制桩位置应稳定可靠，便于施工期间保存及使用方便。线路控制桩最好设在横断面上快车道边或人行道外。

1.2 高程控制网

测量仪器采用DS3型水准仪，根据业主及监理工程师提供的水准点，将高程引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为±12√L mm（L为水准线长度公里数）。

1.3 断面复核

标段测量控制网完成后即可按照设计断面桩号进行土方挖填工程量复测，一方面核对设计工程量的准确程度，另一方面作为标段内土方挖平衡的依据。断面复核采用J2经纬仪和水准仪完成。

2、放线控制

本标段的放线控制主要包括以下几个方面：

道路中心线、两侧边线和坡脚线的平面控制及高程控制；雨、污水管线及检查井的平面控制及高程控制；侧石和平石的平面控制及高程控制；机动车道及人行道层面砖的平面及高程控制。施工时，根据中心线控制桩恢复中线桩，然后以中线桩为原点，按设计图放出各分项工程的平面控制点，以临时水准点控制施工中的高程。

3、保证测量准确度及精度的措施

3.1需严格遵守中华人民共和国行业标准《城市测量规范》CJJ8-99中的相关规定，作业前各种测量仪器应做好规范要求的检验项目。

3.2水平测量：水平角观测采用方向观测法，仪器为J2级经纬仪，以两个半测回测右角取平均值为水平角测量值。两个半测回之间，应变动度盘位置，其观测角值误差不大于20秒。

3.3距离测量:采用钢尺测距，直尺丈量测距两次误差允许偏差为1/5000。

测量方案和技术措施

在当今的科技世界中，测量方案和技术措施的重要性不言而喻。无论是在科学研究、工业生产还是日常生活中，我们都需要对各种物理量进行精确的测量。本文将探讨测量方案和技术措施的重要性，以及如何设计和实施有效的测量方案。

一、测量方案的重要性

1、提升产品质量：在生产过程中，准确的测量方案可以确保产品的尺寸、重量和性能指标符合标准，从而提高产品的质量。

2、提高工作效率：通过准确的测量，我们可以更有效地规划和调度工作，减少浪费，提高工作效率。

3、保障安全：在许多领域，如工程建筑、航空航天等，准确的测量方案对于保障安全至关重要。

二、技术措施在测量中的应用

1、使用高精度测量设备：采用高精度的测量设备，如激光测距仪、显微镜等，可以提高测量的准确性。

2、实施误差控制：通过误差控制技术，我们可以减少测量中的误差，提高测量的精度。

3、数据处理和分析：利用计算机技术和数据分析方法，我们可以对大量测量数据进行处理和分析，从而得到更准确的结果。

三、设计有效的测量方案

1、明确测量目标：首先需要明确测量的目标，以便选择合适的测量方法和设备。

2、选择合适的测量设备：根据测量目标选择高精度的测量设备，并确保设备的质量和性能。

3、设计测量流程：根据实际情况设计合理的测量流程，包括测量点的选择、测量次数的确定等。

4、实施测量并记录数据：按照设计的测量流程进行实际测量，并准确记录数据。

5、数据处理和分析：利用计算机技术和数据分析方法对测量数据进行处理和分析，以提高测量的精度和可靠性。

四、总结 准确的测量方案和技术措施对于提高产品质量、工作效率和保障安全至关重要。通过采用高精度测量设备、误差控制技术、数据处理和分析等方法，我们可以提高测量的精度和可靠性。设计合理的测量方案也是提高测量效果的关键步骤。在未来的发展中，随着科技的进步，我们相信测量方案和技术措施将会越来越完善，为我们的生活和工作带来更多的便利和效益。

第一节 测量工程施工方案与技术措施

一、控制点复测

为确保整个工程测量的准确无误，首先应该对甲方提供的首级控制点用全站仪、水准仪进行复测，并将复测的最后结果交由监理工程师审批。以后每半年复测一次，以保证基准点数据的准确无误。

二、控制点加密

1、由于工程测量工作的需要,甲方提供的控制点不能对整个工程实施放样，所以有必要对控制点进行加密，

2、首先应该了解工程现场需要，然后才进行加密导线点的埋设。 埋设过程中应该选择视觉空间良好、交通方便、地基稳定能长期保存的地方，考虑埋设的控制点是否便于施工放样，相邻控制点是否能通视、距离是否太近。保证平均边长大于250米，最大500米。为了便于保护，应该对做好的控制点做明显测量标志及围护等措施,然后根据已知点与新增点的关系进行排名编号,至此，控制点埋设任务基本完成.

三、导线测量

1、导线测量是工程测量的开始，是工程施工测量工作运转的基础，直接影响着工程各结构部位的正确性与精确性,所以进行高精度的导线测量是工程测量关键的一步. 2、根据工程对导线精度的要求，布设相应的闭和导线或附合导线。一般是以四等和一级导线为常见. “

3、根据要求采用全站仪观测四等导线需要6个测回，一级导线需要4个测回，其观测水平角技术要求如下表:

其测距主要技术：

等级 仪器型号 总测回数 一测回读数

较差（mm） 单程各测

回较差

四等 DJ2/DJ1 6/8 5/10 7/15

一级 DJ2 4 20 30

4、导线测量其主要技术要求：四等导线测角中误差为2.5",测滤中误差为10mm。测距中误差不大于13mm。方位角闭合差±５√n （n为测站数)，相对闭和差1/35000,测距相对中误差为1/ 75000，一级导线其测角中误差为5",测滤中误差为15 mm， 相对中误差不大于1/30000，方位角闭合差为±10√n （n为测站数），全长相对闭合差不应大于13 mm ，当导线全长小于规定1/3 时,导线全长的绝对闭合差不应大于13cm 。

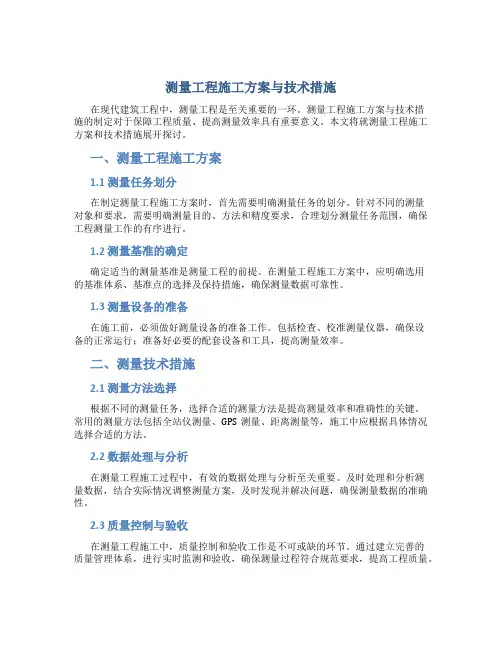

测量工程施工方案与技术措施

在现代建筑工程中，测量工程是至关重要的一环。测量工程施工方案与技术措施的制定对于保障工程质量、提高测量效率具有重要意义。本文将就测量工程施工方案和技术措施展开探讨。

一、测量工程施工方案

1.1 测量任务划分

在制定测量工程施工方案时，首先需要明确测量任务的划分。针对不同的测量对象和要求，需要明确测量目的、方法和精度要求，合理划分测量任务范围，确保工程测量工作的有序进行。

1.2 测量基准的确定

确定适当的测量基准是测量工程的前提。在测量工程施工方案中，应明确选用的基准体系、基准点的选择及保持措施，确保测量数据可靠性。

1.3 测量设备的准备

在施工前，必须做好测量设备的准备工作。包括检查、校准测量仪器，确保设备的正常运行；准备好必要的配套设备和工具，提高测量效率。

二、测量技术措施

2.1 测量方法选择

根据不同的测量任务，选择合适的测量方法是提高测量效率和准确性的关键。常用的测量方法包括全站仪测量、GPS测量、距离测量等，施工中应根据具体情况选择合适的方法。

2.2 数据处理与分析

在测量工程施工过程中，有效的数据处理与分析至关重要。及时处理和分析测量数据，结合实际情况调整测量方案，及时发现并解决问题，确保测量数据的准确性。

2.3 质量控制与验收

在测量工程施工中，质量控制和验收工作是不可或缺的环节。通过建立完善的质量管理体系，进行实时监测和验收，确保测量过程符合规范要求，提高工程质量。 结语

测量工程施工方案与技术措施的制定是保障工程顺利进行、质量可控的重要保障。只有在施工前充分规划、选择合适的测量方法和技术措施，才能确保测量工作的顺利进行，为工程建设提供可靠的基础数据和支持。希望以上内容对测量工程相关人员有所帮助。
