工程测量和施工技术方案

核能发电站项目施工测量技术方案

一、核能发电站项目施工测量的重要性

核能发电站项目施工测量是确保工程建设质量和安全的重要措施。核能发电站的复杂性和高风险性要求施工测量工作的精确性和准确性。只有通过施工测量，才能保证核能发电站建设的准确性、稳定性和安全性。施工测量能够提供给项目设计者和施工人员准确的数据信息，为工程设计、施工和维护工作提供依据，确保工程建设质量和安全。

二、核能发电站项目施工测量的主要工作内容

1.地形地貌测量：通过对项目区域地形地貌的测量，获得地势起伏、地形特征和地貌类型等信息，为项目选址提供参考。

2.建筑物基础测量：对核能发电站的各个建筑物基础进行测量，包括建筑物的平面尺寸、高程等参数，为建筑物的准确定位和施工提供数据支持。

3.设备安装位置测量：对核能发电站的各个设备的安装位置进行测量，包括设备的平面位置、高程等参数，为设备安装提供准确的定位。

4.管线测量：对核能发电站的各类管线进行测量，包括管线的位置、深度等参数，为管线的敷设和维修提供准确的定位和参考。

5.土方开挖量测量：对核能发电站的土方开挖量进行测量，包括土方的体积、质量等参数，为土方开挖工作提供准确的数据支持。

6.坐标测量：对核能发电站项目的整体坐标进行测量，包括位置坐标、高程坐标等参数，为项目整体的定位和后续施工工作提供依据。

三、核能发电站项目施工测量的技术方法 1.全站仪测量：全站仪是目前施工测量中使用最广泛的仪器之一，能够实现高精度的三维测量，可以满足核能发电站项目的精确测量要求。

2.GPS测量：全球定位系统（GPS）是一种基于卫星的测量技术，可以实现高精度的位置测量，适用于核能发电站项目的整体定位及坐标测量。

3.激光测距仪测量：激光测距仪可以通过激光束实现远距离和近距离的测距，可用于核能发电站项目中建筑物基础、设备安装位置等测量。

4.无人机测量：无人机搭载测量设备能够实现大范围的测量工作，特别适用于地形地貌测量和土方开挖量测量等需要大范围覆盖的测量任务。

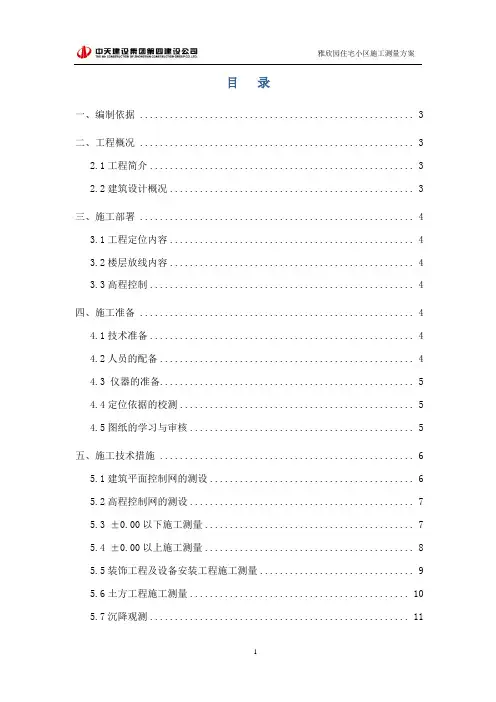

雅欣园住宅小区施工测量方案 1 目 录

一、编制依据 ....................................................... 3

二、工程概况 ....................................................... 3

2.1工程简介 ..................................................... 3

2.2建筑设计概况 ................................................. 3

三、施工部署 ....................................................... 4

3.1工程定位内容 ................................................. 4

3.2楼层放线内容 ................................................. 4

3.3高程控制 ..................................................... 4

四、施工准备 ....................................................... 4

4.1技术准备 ..................................................... 4

4.2人员的配备 ................................................... 4

4.3 仪器的准备................................................... 5

第1篇

一、工程概况

本工程为XX市XX区XX住宅小区建设项目，位于XX市XX区，占地面积约XX亩，总建筑面积约XX万平方米。工程包括住宅楼、商业楼、地下车库等建筑，建设周期为XX个月。为确保工程顺利进行，特制定本测量施工方案。

二、编制依据

1. 《城市测量规范》（CJJ8-2020）

2. 《工程测量规范》（GB50026-2020）

3. 《建筑变形测量规程》（JGJ8-2020）

4. 工程设计图纸及相关技术资料

5. 工程现场实际情况

三、施工准备

1. 现场勘察：对施工现场进行详细勘察，了解地形地貌、周边环境、建筑物基础情况等，为测量工作提供依据。

2. 测量人员组织：成立测量小组，明确各成员职责，确保测量工作有序进行。

3. 测量设备调配：根据工程规模和测量需求，合理配置测量仪器和设备，确保测量精度。

四、测量控制系统建立

1. 级场区控制网：建立场区控制网，控制网点应分布均匀，确保整个工程范围内的测量精度。

2. 级建筑物控制网：根据场区控制网，建立建筑物控制网，为建筑物施工放样、沉降观测等提供依据。

五、测量工作内容

1. 土方施工测量：包括场地平整、基础开挖、基础施工等阶段的测量工作。

2. 结构施工测量：包括主体结构施工、装饰装修等阶段的测量工作。 3. 沉降观测：对建筑物、基础等关键部位进行沉降观测，确保工程安全。

4. 工程竣工测量：对工程竣工后的各项指标进行测量，确保工程质量。

六、质量控制

1. 测量过程控制：严格按照测量规范进行测量，确保测量精度。

2. 质量检查：对测量成果进行自检、互检、专检，确保测量质量。

3. 季节性施工测量：针对季节性变化，采取相应措施，确保测量精度。

七、文明安全及环保措施

1. 文明施工：现场测量工作应保持整洁，不得影响施工现场环境。

2. 安全施工：严格遵守安全操作规程，确保测量人员人身安全。

3. 环保措施：测量工作过程中，采取有效措施，减少对环境的影响。

幕墙工程测量放线施工技术及工艺方案

1.1 测量准备工作

（1）技术准备

1）熟悉施工图纸等相关资料，编制详细的幕墙测量及变形监测方案。

2）对测量仪器等进行全面的鉴定和校核，确保仪器的准确性。

3）制定严格的操作程序和测量质量保证措施。

（2）施工准备

1）对施工队伍进行技术交底，明确各控制点、线位置，及预调值。

2）核对土建提供的基准点、线、控制轴线的偏差，如有问题及时和土建进行沟通、解决。

（3）测量人员安排

根据幕墙工程需要，组建测量小组，测量工程师和测量员持有相应等级的岗位证。

1）幕墙专业控制及监测小组：主要从事控制测量、复核验收工作。由测量员1名，测量助理2名组成。

2）幕墙放线测量小组：主要从事幕墙分格线、安装标高控制等工作。由放线员1名，其他人员6名组成。

（4）测量仪器

1）测量仪器应及时按国家计量法的规定进行检定,登记造册,建立收发台帐。

2）仪器选用

根据本工程的特点和工程放线的精度要求，应配备主要测量仪器包括：全站仪2台，经纬仪5台，水准仪6台。

1.2 控制网的建立

（1）内控制网布设

1）轴线控制网的引测采用“内控法”进行投测，主控制点的布置靠近核心筒。

2）在首层楼板预埋钢板，将外部控制线返到钢板上。内控点由公司土建施工员设置，然后交给我方使用。因在首层做内控点时，砼会有一定的收缩量，在使用前应重新校核边长和角度，保证精度符合控制网的精度要求。 （2）外控网的布设

1）从外部控制网，与内控点联测，统一进行导线平差，保证内、外控制点的坐标系统的一致性，外控点埋深1.5m土层以下，高出地面0.1m,采用强制对中归心，减少对中误差的影响。外控网也可采用土建方已做好的控制点，并及时得到土建方修测后的测量成果，保证使用的数据结果是一致的。当土建方的外控点不能满足幕墙放线时，则进行加密，保证满足放线需要。

2）高程控制测量，外控点兼做高程控制点，按二等精密水准控制测量，采用电子水准仪进行观测，一般做复核水准测量。
