注水试验记录表

格式：doc
大小：109.00 KB
文档页数：6

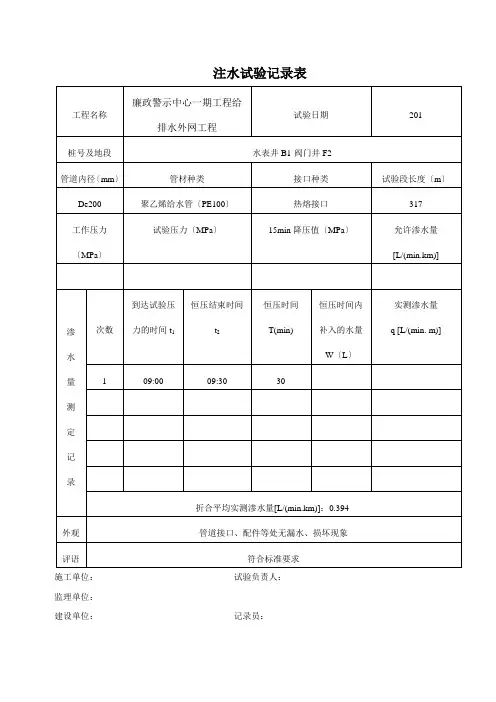

注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段水表井B1-阀门井F2

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De200 聚乙烯给水管〔PE100〕热熔接口 317

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 09:00 09:30 30

折合平均实测渗水量[L/(min.km)]：0.394

外观管道接口、配件等处无漏水、损坏现象

评语符合标准要求

施工单位：试验负责人：

监理单位：

建设单位：记录员：注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段阀门井F2-阀门井F3及阀门井F3-阀门井F6

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De200 聚乙烯给水管〔PE100〕热熔接口 419

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 09:00 09:30 30 5515

折合平均实测渗水量[L/(min.km)]：0.67

外观管道接口、配件等处无漏水、损坏现象

评语水压试验合格

施工单位：试验负责人：

监理单位：

建设单位：记录员：注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段阀门井F6-水表井B1

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De200 聚乙烯给水管〔PE100〕热熔接口 197

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 9:30 10:00 30 5414

折合平均实测渗水量[L/(min.km)]：0.658

外观管道接口、配件等处无漏水、损坏现象

评语水压试验合格

施工单位：试验负责人：

监理单位：

建设单位：记录员：注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段阀门井J6-水表井J10

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De160 聚乙烯给水管〔PE100〕热熔接口 200

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

257

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 10:00 10:30 30 4283

折合平均实测渗水量[L/(min.km)]：0.255

外观管道接口、配件等处无漏水、损坏现象

评语水压试验合格

施工单位：试验负责人：

监理单位：

建设单位：记录员：注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段阀门井J10-阀门井J9-1

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De160 聚乙烯给水管〔PE100〕热熔接口 304

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

412

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 9:30 10:00 30 4605

折合平均实测渗水量[L/(min.km)]：0.39

外观管道接口、配件等处无漏水、损坏现象

评语水压试验合格

施工单位：试验负责人：

监理单位：

建设单位：记录员：注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段 Y1-Y22

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De400 聚乙烯给水管〔PE100〕热熔接口 600

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 9:30 10:00 30 4605

折合平均实测渗水量[L/(min.km)]：0.39

外观管道接口、配件等处无漏水、损坏现象

评语水压试验合格

施工单位：试验负责人：

监理单位：

建设单位：记录员：

注水法试验记录表

试验表（水管）—4

建设单位：苏州相城经济开发区兴湖经济发展有限公司合同号：

监理单位：苏州天狮建设监理有限公司

施工单位：苏州拓丰市政工程有限公司编号：

工程名称北桥污水处理厂污水管网改造工程（二标）试验日期

桩号及地段永峰路（WKO-777~WKO+765）

管道内径（mm）管材种类接口种类试验段长度（m）

1200 预应力钢筋砼管承插接口 1542

工作压力（Mpa）试验压力（Mpa） 15min降压值（Mpa）允许渗水量q〔L/（min.m）〕

0.0047

渗

水

量

测

定

记

录次数达到试验压力

的时间1t 恒压结束

时间2t 恒压时间T（min）恒压时间内补入得水量W(L) 实测渗水量

q〔L/（min.m）〕

折合平均实测渗水量q〔L/（min.m）〕

外观

评语

试验负责人设计单位记录员

注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段水表井B1-阀门井F2

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De200 聚乙烯给水管〔PE100〕热熔接口 317

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 09:00 09:30 30

折合平均实测渗水量[L/(min.km)]：0.394

外观管道接口、配件等处无漏水、损坏现象

评语符合标准要求

施工单位：试验负责人：

监理单位：

建设单位：记录员：注水试验记录表

工程名称廉政警示中心一期工程给排水外网工程试验日期 201

桩号及地段阀门井F2-阀门井F3及阀门井F3-阀门井F6

管道内径〔mm〕管材种类接口种类试验段长度〔m〕

De200 聚乙烯给水管〔PE100〕热熔接口 419

工作压力

〔MPa〕试验压力〔MPa〕 15min降压值〔MPa〕允许渗水量

[L/(min.km)]

渗

水

量

测

定

记

录次数到达试验压力的时间t1 恒压结束时间t2 恒压时间T(min) 恒压时间内补入的水量W〔L〕实测渗水量

q [L/(min. m)]

1 09:00 09:30 30 5515

折合平均实测渗水量[L/(min.km)]：0.67

外观管道接口、配件等处无漏水、损坏现象

评语水压试验合格

施工单位：试验负责人：

注水试验样表

次数恒压结束时间t2实测渗水量q［L/（min·m)］19:44:130.00001982210:14:130.00001562310:44:130.00001892411:14:130.00001381

建设单位：记录员：渗水量测定记录外观记录管道外壁无明显渗漏，管道对接完好评语经试验检测，实测渗水量小于充许渗水量，符合设计及《给水排水管道工程施工及验收规范》GB50268-2008规范要求，注水法试验合格。施工单位：试验负责人：监理单位：设计单位：10:44:13300.46 折合平均实测渗水量 0.0170［L/（min·km）］9:44:13300.5210:14:13300.63达到试验压力的时间t1恒压时间T（min）恒压时间内补入的水量W（L）9:14:13300.66工作压力（Mpa）试验压力（Mpa）15min降压值（Mpa）允许渗水量［L/（min·km）］1.251.270.010.0382管道内径（mm）管材种类接口种类试验段长度（m）110PE管热熔对接1110注水法试验记录表工程名称试验日期桩号及地段1#路，2#路给水管

注水试验要求与记录表

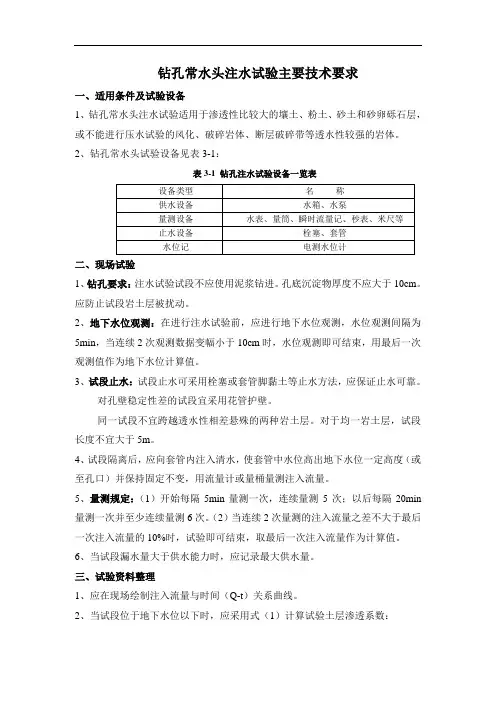

钻孔常水头注水试验主要技术要求

一、适用条件及试验设备

1、钻孔常水头注水试验适用于渗透性比较大的壤土、粉土、砂土和砂卵砾石层，或不能进行压水试验的风化、破碎岩体、断层破碎带等透水性较强的岩体。

2、钻孔常水头试验设备见表3-1：

表3-1 钻孔注水试验设备一览表

设备类型名称

供水设备水箱、水泵

量测设备水表、量筒、瞬时流量记、秒表、米尺等

止水设备栓塞、套管

水位记电测水位计

二、现场试验

1、钻孔要求：注水试验试段不应使用泥浆钻进。孔底沉淀物厚度不应大于10cm。应防止试段岩土层被扰动。

2、地下水位观测：在进行注水试验前，应进行地下水位观测，水位观测间隔为5min，当连续2次观测数据变幅小于10cm时，水位观测即可结束，用最后一次观测值作为地下水位计算值。

3、试段止水：试段止水可采用栓塞或套管脚黏土等止水方法，应保证止水可靠。

对孔壁稳定性差的试段宜采用花管护壁。

同一试段不宜跨越透水性相差悬殊的两种岩土层。对于均一岩土层，试段长度不宜大于5m。

4、试段隔离后，应向套管内注入清水，使套管中水位高出地下水位一定高度（或至孔口）并保持固定不变，用流量计或量桶量测注入流量。

5、量测规定：（1）开始每隔5min量测一次，连续量测5次；以后每隔20min量测一次并至少连续量测6次。（2）当连续2次量测的注入流量之差不大于最后一次注入流量的10%时，试验即可结束，取最后一次注入流量作为计算值。

6、当试段漏水量大于供水能力时，应记录最大供水量。

三、试验资料整理

1、应在现场绘制注入流量与时间（Q-t）关系曲线。

2、当试段位于地下水位以下时，应采用式（1）计算试验土层渗透系数：

AHQK67.16 （3-1）

式中：K——试验岩土层的渗透系数，cm/s；

Q——注入流量，L/min；

H——试验水头，cm；等于试验水位与地下水位之差；
