pt柜的作用与原理

高压配电系统中PT柜的作用

PT柜是高压配电系统中的一个重要设备，其主要作用是将主变压器的高压输出接入到低压配电系统中，将高压电能转化为适用于低压设备的电能。本文将详细介绍PT柜的作用及其工作原理。

首先，PT柜的主要作用是进行电压变换。在高压配电系统中，主变压器将输入的高压电能降压，并通过PT柜将降低后的电能输出到低压侧。因此，PT柜在配电系统中充当着电压变换装置的角色，将高压电能转化为适用于低压设备的电能。

其次，PT柜还起到保护和控制系统的作用。PT柜内装有各种保护设备，如过电压保护、过载保护、短路保护等，这些保护装置能够保证电力设备的安全运行。此外，PT柜内还会安装控制开关、仪表、仪器等设备，能够实现对系统电能的监测和控制。

另外，PT柜还具有测量功能。它能够通过安装在PT柜内的电压和电流互感器，对配电系统的电能参数进行测量和监测。通过对电压和电流的测量，可以获得系统的电能消耗情况，为系统的管理和运行提供数据支持。

PT柜的工作原理如下：

在电力系统中，高压配电和低压配电之间需要进行电压的变换。高压配电系统需要将主变压器的高压输出接入到低压配电系统中，而低压配电系统需要获得适用于自身设备的电压。PT柜就是用来实现这种电压的变换的。

PT柜内装有降压设备，可将输入的高压电能降压为适用于低压设备的电压。在PT柜内，首先通过高压刀闸切断高压输入，然后将该高压输入通过变压器降压为低压输出。降压完成后，低压电能通过PT柜的低压侧输出。

PT柜还具有保护功能，装有过电压保护、过载保护、短路保护等装置。当系统发生过压、过载、短路等异常情况时，这些保护装置会自动切断电源，保证电力设备的安全运行。

此外，PT柜还具有测量功能。通过PT柜内安装的电压和电流互感器，可以测量和监测配电系统的电能参数。这些测量数据可以用于分析电能消耗情况，为系统的管理和优化提供支持。

总之，PT柜在高压配电系统中起到了电压变换、保护和控制、测量等多种作用。它是高压配电系统中不可或缺的重要设备，能够保证电力设备的安全运行，提高电能利用效率。

什么是PT柜？PT柜的作用是什么？

一、什么是PT柜

PT也就是电压互感器，PT柜也称为压变柜或母线电压互感器柜。里面就是一组电压互感器，一组熔断器，一组避雷器。熔断器是起保护电压互感器的作用，电压互感器是将高电压按比例变换成低电压的设备，避雷器起过电压保护作用的。

二、PT柜的作用

1、提供测量用电压，提供测量表计用的电压、保护用的电压；

2、提供计量用电压，为功率表提供用的电压；

3、可提供相关设备的操作和控制电源（电源PT）；

4、继电保护装置的需要，为综保装置提供电压回路，如母线绝缘、过压、欠压、备自投条件等。

三、PT柜的常见方案：

方案1和方案2是KYN28柜（手车柜）常见的方案。

方案1使用熔断器手车，避雷器和熔断器安装在手车内部，PT固定安装在电缆室下方或挂装在电缆室后梁上，PT中性点经一次消谐器接地。

方案2使用PT手车，PT、熔断器、避雷器、一次消谐器均安装在手车内部，PT中性点经一次消谐器接手车摩擦接地极。

方案3是HXGN-12柜（固定柜）常见的方案。

方案3隔离开关做为PT的主开关，10kV设备隔离开关选用GN30或GN19产品，35kV设备选用GN27产品，PT固定安装在开关柜底部，PT中性点经一次消谐器接地。

因PT柜主回路中通过的电流很小（保护熔断器额定电流选用1A≤），PT柜可以带负荷拉动隔离开关或手车。

四、综述

通俗的讲，高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，可共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电压；屏顶小母线还有220V直流电压小母线（电压取自直流屏，为断路器、综保及其它设备提供直流电源）；屏顶小母线还有220V交流电压小母线（电压也取自直流屏中的交流出线，为柜内照明灯、加热器灯等其它设备提供交流电源）。

pt柜的工作原理及作用

PT柜的工作原理及作用。

PT柜是一种常见的电力设备，广泛应用于各种工业和民用领域。它的工作原理和作用对于理解电力系统的运行和维护至关重要。本文将详细介绍PT柜的工作原理及作用。

PT柜是一种用于电压测量和保护的设备，它通常由电压互感器、继电器和连接电缆等部件组成。其工作原理是利用电压互感器将高压系统的电压信号降低到安全范围内，然后传递给继电器进行处理。PT柜的作用主要包括电压测量、过压保护和系统控制等方面。

首先，PT柜通过电压互感器将高压系统的电压信号降低到安全范围内，以便进行测量和监测。这样可以确保系统运行时电压处于正常范围内，同时也为后续的保护和控制提供了准确的电压信号。

其次，PT柜还具有过压保护的作用。当系统中出现过压情况时，PT柜可以及时检测到并启动保护装置，以防止设备损坏和人身安全受到威胁。这对于电力系统的稳定运行和设备的长寿命至关重要。

此外，PT柜还可以用于系统的控制和调节。通过对电压信号的监测和处理，PT柜可以实现对系统的调节和控制，保证系统运行在安全稳定的状态下。

总的来说，PT柜作为一种重要的电力设备，其工作原理和作用对于电力系统的正常运行和设备的保护起着至关重要的作用。通过对PT柜的工作原理及作用的详细了解，可以更好地理解电力系统的运行机理，提高对电力设备的维护和管理水平，确保电力系统的安全稳定运行。

希望本文对于读者对PT柜的工作原理及作用有所帮助，同时也希望读者能够加强对电力设备的学习和理解，提高对电力系统的管理和维护水平。

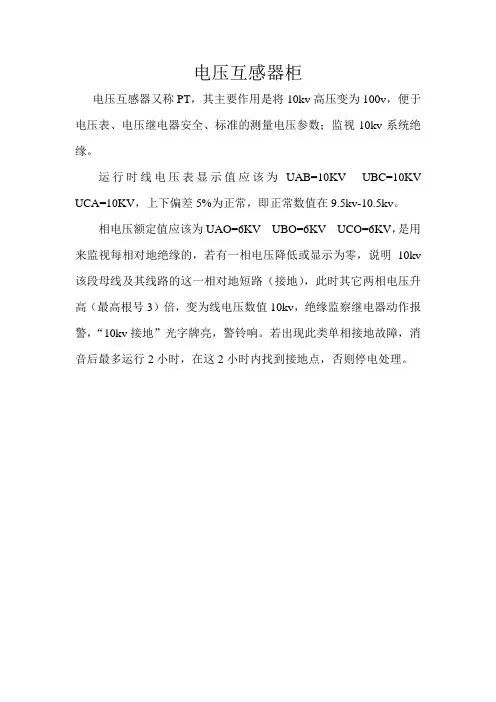

电压互感器柜

电压互感器又称PT，其主要作用是将10kv高压变为100v，便于电压表、电压继电器安全、标准的测量电压参数；监视10kv系统绝缘。

运行时线电压表显示值应该为UAB=10KV UBC=10KV

UCA=10KV，上下偏差5%为正常，即正常数值在9.5kv-10.5kv。

相电压额定值应该为UAO=6KV UBO=6KV UCO=6KV，是用来监视每相对地绝缘的，若有一相电压降低或显示为零，说明10kv该段母线及其线路的这一相对地短路（接地），此时其它两相电压升高（最高根号3）倍，变为线电压数值10kv，绝缘监察继电器动作报警，“10kv接地”光字牌亮，警铃响。若出现此类单相接地故障，消音后最多运行2小时，在这2小时内找到接地点，否则停电处理。
