新手提问：怎么在进线柜中加入PT？
我是刚刚入行的新人，对很多东西都不太明白，今天领导要求我在进线柜中加一
组PT，实在是不清楚怎么加进去。各位大大有谁能指导我一下，最好有图能更直
观的让我学习一下。
就是加个电压互感器嘛，如果是柜子空间大（必须是固定柜）可以考虑加于本柜。
如果是配电室应该设计上就有。估计领导是要考验一下你了，我们这里有一台电
机启动柜，就是直接将PT设计在该柜中的，主要是取低电压保护信号用。如需
要具体指导，请QQ:854108473
我单位的进线PT老是暴掉，不知道为什么，总工于是取消了进线PT，请教高手，进线PT暴掉有哪种可能，怎么解决？？因为没有进线PT导致运行人员操作和监控很不方便，不知道线路是否带电压。 1楼： 飞将军 发表于：2006-7-9 22:3
主要是操作过电压引起，我们以前220KV母线压变也碰到过这样的情况，后来规定母线受
电前，PT先不起用，受电正常后投PT。后来220KV系统开关更换ABB开关后，就取消
了PT操作的规定，按正常方式操作。引起PT故障主要原因原来的220KV开关断口都并有电容，ABB开关没有并电容。 2楼： 张伦 发表于：2006-8-3 15:0
现在我们的外来电源PT是装在高压母线上的，真晕，外来电源有没有电我们都不知道，跟
领导者说了N次都不重视 3楼： yz2009 发表于：2006-8-3 15:23
会不会是谐振引起的其它一点迹象都没有吗? 4楼： 冠诺 发表于：2006-8-3 16:16 问一下楼主你们那里是不是经常出现接地或短路故障? 5楼： wqh231 发表于：2006-8-3 20:5
开关的并联电容和电压互感器在参数上匹配时,容易产生谐振过电压.PT易爆可以加消偕装
置
10kV电压互感器单相接地与谐振
在电力系统中，电压互感器(PT)是一、二次系统的联络元件，它能正确地反映电气设备的正
常运行和故障情况。PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定10
0V低电压，用作测量和保护等的二次回路电源，在正常工作时二次绕组近似于开路状态，
所以，正常运行中的PT二次侧不允许短路。
一、PT单相接地及处理 在10kV中性点不接地系统中，为了监视系统中各相对地的绝缘状况以及计量和保护的需要，
在每个变电站的母线上均装有电磁式PT。当系统发生单相接地故障时，将产生较高的谐振
过电压，影响系统设备的绝缘性能和使用寿命，进而出现更频繁的故障。
1.1在中性点不接地系统中，当其中一相出现金属性接地时，就会产生激磁涌流，导致PT
铁芯饱和。如A相接地，则Uan的电压为零，非接地相Ubn、Ucn的电压表指示为100V
线电压。PT开口三角两端出现约100V电压(正常时只有约3V)，这个电压将起动绝缘检查
继电器发出接地信号并报警。
1.2当发生非金属性短路接地时，即高电阻、电虎树竹等单相接地。如A相发生接地，则U
an的电压低于正常相电压，Ubn、Ucn电压则大于58V，且小于100V，PT开口三角处两
端有约70V电压，达到绝缘检查继电器起动值，发出接地信号并报警。
1.3PT二次侧熔断器熔断或接触不良时，中央信号屏发出“电压回路断线”的预告信号，同时
光字牌亮，警铃响。查电压表可发现：未熔断相电压表指示不变，熔断相的电压表指示降低
或为零。遇到这种情况，可检查PT二次回路接头(端子排)处有无松动、断头、电压切换回路
有无接触不良等现象和PT二次熔断器是否完好，找到松动、断线处应立即处理；若更换熔
断器后再次熔断，应查明原因，不可随意将其熔丝增大。
1.4PT高压侧熔断器熔断。其原因有：①电力系统发生单相间歇性电弧放电、树竹接地等使
系统产生铁磁谐振过电压。②PT本身内部出现单相接地或匝间、层间、相间短路故障。③
PT二次侧发生短路，而二次侧熔断器未熔断，造成高压熔断器熔断。因此，在更换PT一、
二次熔断器时一定要选用符合规格的熔断器。
需要指出的是当高压某相熔断器熔断时，如C相熔断，则Ucn的电压表指示本应为零，其
余两相Uan、Ubn的电压表指示仍为100V电压。但在实际检修工作中,因为PT的二次回路
通过计量用的有功、无功电能表电压线圈与保护回路中的电压继电器线圈串联构成回路，故
使Ucn有一定电压指示，但其数值很校此外，当PT熔断器熔断时，应首先用万用表检查二
次侧各相熔断器的进、出线端相电压是否有58V(线电压100V)，或将熔断器取下用万用表
电阻档测量通断，判断出熔丝是否熔断。如果熔丝完好，则故障发生在一次高压侧。处理的
方法是：先拉开PT高压侧隔离刀闸，取下低压二次熔断器，经确证无电后，做好现场安全
措施，再仔细检查PT一次套管、端盖处有无破裂、渗油、异物和绝缘油的异常气味等。当
检查到有异常时，应用兆欧表测量绝缘电阻。在确认PT正常后，戴上绝缘手套更换符合标
准的高压熔断器，进行试送电。如再次熔断，则应考虑PT的内部故障，并进一步作直流电
阻、变比等试验来决定PT好坏。而在停用PT前，应考虑到对继电保护、自动装置和计量
的影响，在取得调度和有关负责人的许可后将保护装置、自动装置暂时停用，以防其它设备
误动作。
二、PT谐振及处理 1、PT谐振
PT谐振对于yo/yo电磁式PT，在正常情况下线路发生单相接地不会出现铁磁谐振过电压，
但在下列条件下，就可能引发铁磁谐振。
(1)对于中性点不接地系统，当系统发生单相接地时，故障点流过电容电流，未接地的两相
相电压升高3倍。但是，一旦接地故障点消除，非接地相在接地故障期间已充的线电压电
荷只能通过PT高压线圈经其自身的接地点流入大地，在这一瞬间电压突变过程中，PT高
压线圈的非接地两相的励磁电流就要突然增大，甚至饱和，由此构成相间串联谐振。
(2)系统发生铁磁谐振。近年来，由于配电线路用户PT、电子控制电焊机、调速电机等数量
的增加，使得10kV配电系统的电气参数发生了很大的变化，导致谐振的频繁出现。在系统
谐振时，PT将产生过电压使电流激增，此时除了造成一次侧熔断器熔断外，还将导致PT
烧毁。个别情况下，还会引起避雷器、变压器、断路器的套管发生闪络或爆炸。
(3)线路检修，事先不向调度部门申请办理停电手续，随意带负荷拉开分支线路隔离刀闸或
带负荷拉开配电变压器的高压跌落开关，造成刀闸间弧光短路而引发谐振。
(4)当配电变压器内部发生单相接地故障时，故障电流将通过抗电能力强的绝缘油对地放电，
也会产生不稳定的电弧激发电网谐振。
(5)运行人员送电操作程序不对，未拉开PT高压侧刀闸就直接带PT向空母线送电，引起P
T铁磁谐振。
2.谐振的处理
(1)当出现空母线谐振时，不宜拉开PT的隔离刀闸，应考虑增大母线电容和并联电感，即合
上一条空载线路或者空载的变压器来破坏谐振条件，可使三相电压恢复平衡。
(2)在PT高压线圈中性点的接地线中串接一只约5kΩ阻尼电阻(在一次侧中性点串接阻尼电
阻会影响二次侧反映单相接地故障的灵敏度，且在相电压有同期装置的回路中一般不宜采
用)。相当于在零序阻抗上并联一个电阻，可以有效地抑制单相接地故障引起的谐振。
(3)PT发生谐振时的电压是相电压的3倍，则在开口三角处将会产生100～200V电压，因
此在PT开口三角处可并联一只220V/200W消谐灯泡(或选用220V/800W/60Ω标准电阻。
消谐电阻功率不得大于PT极限容量的2.4倍，并做好消谐电阻的安装绝缘措施，防止PT
二次侧多点接地)，也可在PT零序回路中装设专用KFX-10消谐器。
(4)变电站值班人员在恢复送电时，应严格按操作规程进行操作，确认PT的隔离刀闸在拉开位置后，才对空母线送电，再合上PT的隔离刀闸。检修人员应尽量将其刀闸三相同期性调
整好。技术部门应采用铠装电缆线路和伏安特性较高、饱和迟钝的PT及电容式PT，以改
善技术性能，减少激发谐振过电压的几率。
综上所述，单相接地与谐振过电压故障现象有着根本的不同。正常情况下，当系统发生单相
接地故障时，仍可在故障状态下继续运行一段时间，值班人员可以在这段时间内通知处理故
障。而铁磁谐振过电压对设备的威胁最大，切不可将PT谐振误判为单相接地而耽误了及时、
准确处理的时间。(转载：电力技术网) 6楼： sjyxyg 发表于：2006-11-1 15:41 我同意是谐振或接地引起。 7楼： qiansx 发表于：2006-12-18 16:43 进线PT上一般较难装消谐器，用电容分压式PT是不是能耐用点(可防止谐振)？ 8楼： 文程儿 发表于：2006-12-21 22:40
操作过电压。空充母线或线路一般都要求先将压互退出，充电正常后再投入，为的就是防止
在充电时因为操作过电压时压互铁芯磁通过饱和，发热严重而烧掉压互。另由于在断路器合
闸瞬间三相不一致也是产生操作过电压的原因。
因为110kv及以上系统均为大接地系统，因此由接地而引起的谐振可能性太小了。
多说一句，取消进线pt是不可取的，等于杀鸡取卵。失去监视而产生的误操作可能大大增
加。 9楼： smt100 发表于：2007-1-4 9:39
哈哈，领导说用就用不用就不要用，千万不能跟领导作对。否则你就有小鞋穿了哦。 10楼： 胡广平 发表于：2008-3-3 19:16
１０ＫＶ中性点不接地系统，PT发生谐振时并联于ＰＴ开口三角处二次侧的消谐器才起作
用，单相接地引起的１００Ｖ电压有可能使消谐器过负荷，应避免．

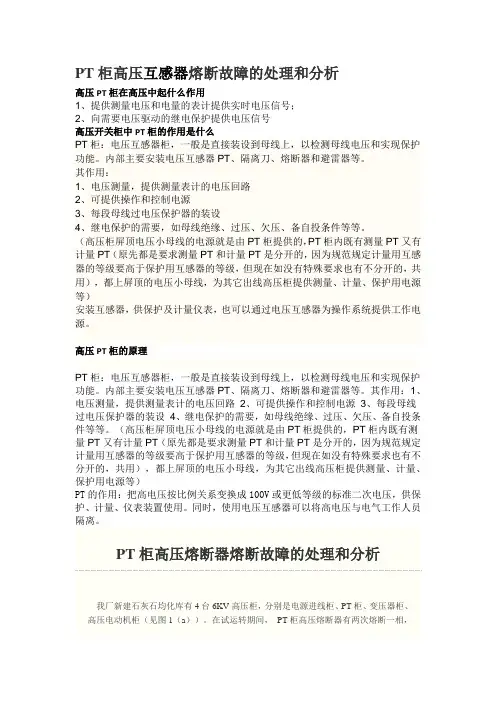

10KV进线PT一次熔断器熔断的原因而且有几次了
悬赏分：0 | 离投票结束还有 1 天 18 小时 | 提问者：霍元甲001
积极投票可以增加您的经验值，每票1分，每天上限20分
投票备选答案 共4条 一是互感器及其二次侧有问题，二是遭受雷击，三是可能产生电磁谐振。
回答者： pingwang2625 | 十三级 | 2011-8-26 12:24
投他一票
PT高压侧熔丝是保护PT的，发生熔断除了PT自身有异常以外，就是系统有过
