氧化石墨烯的新制备方法及应用

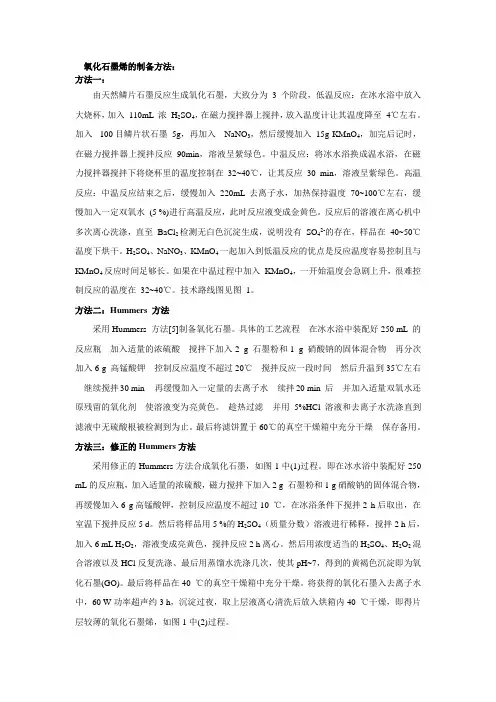

氧化石墨烯的制备方法：

方法一：

由天然鳞片石墨反应生成氧化石墨，大致分为 3 个阶段，低温反应：在冰水浴中放入大烧杯，加入 110mL 浓 H2SO4，在磁力搅拌器上搅拌，放入温度计让其温度降至 4℃左右。加入 -100目鳞片状石墨 5g，再加入 NaNO3，然后缓慢加入 15g KMnO4，加完后记时，在磁力搅拌器上搅拌反应 90min，溶液呈紫绿色。中温反应：将冰水浴换成温水浴，在磁力搅拌器搅拌下将烧杯里的温度控制在32~40℃，让其反应 30 min，溶液呈紫绿色。高温反应：中温反应结束之后，缓慢加入 220mL 去离子水，加热保持温度 70~100℃左右，缓慢加入一定双氧水 (5 %)进行高温反应，此时反应液变成金黄色。反应后的溶液在离心机中多次离心洗涤，直至 BaCl2检测无白色沉淀生成，说明没有 SO42-的存在，样品在 40~50℃温度下烘干。H2SO4、NaNO3、KMnO4一起加入到低温反应的优点是反应温度容易控制且与

KMnO4反应时间足够长。如果在中温过程中加入 KMnO4，一开始温度会急剧上升，很难控制反应的温度在 32~40℃。技术路线图见图 1。

方法二：Hummers 方法

采用Hummers 方法[5]制备氧化石墨。具体的工艺流程在冰水浴中装配好250 mL 的反应瓶加入适量的浓硫酸搅拌下加入2 g 石墨粉和1 g 硝酸钠的固体混合物再分次加入6 g 高锰酸钾控制反应温度不超过20℃搅拌反应一段时间然后升温到35℃左右继续搅拌30 min再缓慢加入一定量的去离子水续拌20 min 后并加入适量双氧水还原残留的氧化剂使溶液变为亮黄色。 趁热过滤并用5%HCl 溶液和去离子水洗涤直到滤液中无硫酸根被检测到为止。最后将滤饼置于60℃的真空干燥箱中充分干燥保存备用。

方法三：修正的Hummers方法

采用修正的Hummers方法合成氧化石墨，如图1中(1)过程。即在冰水浴中装配好250

氧化石墨烯的制备及表征文献综述

材料0802班

李琳

200822046

氧化石墨烯的制备及表征

李琳

摘要：石墨烯(又称单层石墨或二维石墨)是单原子厚度的二维碳原子晶体,被认为是富勒烯、碳纳米管和石墨的基本结构单元[1]。石墨烯可通过膨胀石墨经过超声剥离或球磨处理来制备[2,3]，其片层厚度一般只能达到30~100 nm，难以得到单层石墨烯(约0.34 nm)，并且不容易重复操作。所以寻求一种新的、容易和可以重复操作的实验方法是目前石墨烯研究的热点。而将石墨氧化变成氧化石墨，再在超声条件下容易得到单层的氧化石墨溶液，再通过化学还原获得，已成为石墨烯制备的有效途径[4]。通过述评氧化石墨及氧化石墨烯的制备、结构、改性及其与聚合物的复合,展望了石墨烯及其复合材料的研究前景。

关键词：氧化石墨烯，石墨烯，氧化石墨，制备，表征

Oxidation of graphite surfaces

preparation and Characterization

LI Lin

Abstrat：Graphite surfaces (also called single graphite or 2 d graphite )is

the single atoms thickness of the 2 d carbon atoms crystal, is considered

fullerenes, carbon nanotubes and graphite basic structure unit

[1].Graphite surfaces can through the expanded graphite after ultrasonic

stripping or ball mill treatment topreparation [2,3], a piece of layer

thickness normally only up to 30 to 100 nm, hard to get the single graphite

石墨烯的制备方法与应用

摘要: 石墨烯是目前发现的唯一存在的二维自由态原子晶体, 它是构筑零维富勒烯、一维碳纳米管、三维体相石墨等sp2 杂化碳的基本结构单元, 具有很多奇异的电子及机械性能。因而吸引了化学、材料等其他领域科学家的高度关注。本文介绍了近几年石墨烯的研究进展, 包括石墨烯的合成、去氧化、化学修饰及应用前景等方面的内容。石墨烯由于其特殊的电学、热学、力学等性质以及在纳米电子器件、储能材料、光电材料等方面的潜在应用,引起了科学界新一轮的热潮。

关键字: 石墨烯, 制备, 应用,氧化石墨烯，传感器

石墨烯的定义

石墨烯是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料，厚度只有0.335纳米,仅为头发的20万分之一，是构建其它维数碳质材料（如零维富勒烯、一维纳米碳管、三维石墨）的基本单元，具有极好的结晶性、力学性能和电学质量。

石墨烯的结构

完美的石墨烯是二维的, 它只包括六角元胞(等角六边形)。

如果有五角元胞和七角元胞存在,那么他们构成石墨烯的缺陷。如果少量的五角元胞细胞会使石墨烯翘曲; 12个五角元胞的会形成富勒烯。碳纳米管也被认为是卷成圆桶的石墨烯;

可见，石墨烯是构建其它维数碳质材料（如零维富勒烯、一维纳米碳管、三维石墨）的基本单元。 单原子层石墨晶体薄膜。

每个原胞中两个碳原子，每个原子与最相邻三个碳原子形成三个σ键。

每个碳原子贡献一个多余p电子，垂直于graphene平面，形成未成键的π电子——良好的导电性。

石墨烯的性能

最薄——只有一个原子厚

强度最高—— 美国哥伦比亚大学的专家为了测试石墨烯的强度，先在一块硅晶体板上钻出一些直径一微米的孔，每个小孔上放置一个完好的石墨烯样本，然后用一个带有金刚石探头的工具对样本施加压力。结果显示，在石墨烯样品微粒开始断裂前，每100纳米距离上可承受的最大压力为2．9 微牛左右。按这个结果测算，要使1 米长的石墨烯断裂，需要施加相当于55 牛顿的压力，也就是说，用石墨烯制成的包装袋应该可以承受大约两吨的重量。

整理为word格式 氧化石墨烯的制备方法：

方法一：

由天然鳞片石墨反应生成氧化石墨，大致分为 3 个阶段，低温反应：在冰水浴中放入大烧杯，加入 110mL 浓 H2SO4，在磁力搅拌器上搅拌，放入温度计让其温度降至 4℃左右。加入 -100目鳞片状石墨 5g，再加入 2.5g NaNO3，然后缓慢加入 15g KMnO4，加完后记时，在磁力搅拌器上搅拌反应 90min，溶液呈紫绿色。中温反应：将冰水浴换成温水浴，在磁力搅拌器搅拌下将烧杯里的温度控制在32~40℃，让其反应 30 min，溶液呈紫绿色。高温反应：中温反应结束之后，缓慢加入 220mL 去离子水，加热保持温度 70~100℃左右，缓慢加入一定双氧水 (5 %)进行高温反应，此时反应液变成金黄色。反应后的溶液在离心机中多次离心洗涤，直至 BaCl2检测无白色沉淀生成，说明没有 SO42-的存在，样品在 40~50℃温度下烘干。H2SO4、NaNO3、KMnO4一起加入到低温反应的优点是反应温度容易控制且与 KMnO4反应时间足够长。如果在中温过程中加入 KMnO4，一开始温度会急剧上升，很难控制反应的温度在 32~40℃。技术路线图见图 1。

方法二：Hummers 方法

采用Hummers 方法[5]制备氧化石墨。具体的工艺流程在冰水浴中装配好250 mL 的反应瓶加入适量的浓硫酸搅拌下加入2 g 石墨粉和1 g 硝酸钠的固体混合物再分次加入6 g 高锰酸钾控制反应温度不超过20℃搅拌反应一段时间然后升温到35℃左右继续搅拌30 min再缓慢加入一定量的去离子水续拌20 min 后并加入适量双氧水还原残留的氧化剂使溶液变为亮黄色。 趁热过滤并用5%HCl 溶液和去离子水洗涤直到滤液中无硫酸根被检测到为止。最后将滤饼置于60℃的真空干燥箱中充分干燥保存备用。

方法三：修正的Hummers方法

采用修正的Hummers方法合成氧化石墨，如图1中(1)过程。即在冰水浴中装配好250
