74ls153引脚图及功用

74ls123中文资料汇总（74ls123引脚图及功能

74ls123推荐工作条件

74ls123静态特性

【1】：测试条件中的“最大”和“最小”用推荐工作条件中的相应值。

【2】：若在Q测VOH，/Q测VOL，Q测IOS时：'123 的Cext接地；LS123 的Rext/Cext接地，B和CLR接VIH，A接 2V到 0V的脉冲电压。

若在/Q 测 VOH、Q 测 VOL、/Q 测 IOS 时：'123 的 Cext 开路

【3】：测'123 时：Cext=0.02μF，Rext=25kΩ。静态：所有 A

和 CLR 接 2.4V，所有 B 接地。

触发态：所有 B 和 CLR 接 2.4V，所有 B 接地。

测'LS123 时：所有 A、B、CLR 接 4.5V，时钟瞬时接地后接 4.5V。

74ls123动态特性

【4】：tPLH－输出由低到高电平传输延迟时间

tPHL－输出由高到低电平传输延迟时间

tWQ－Q端输出脉冲宽度

三款74ls123应用电路及原理

应用电路一：

振铃检测、模拟摘机电路如图2，振铃检测电路是由光耦TLP521-1和74LS123构成。当有电话呼入时，电话线上传输的25HZ、90V的交流振铃信号由C1、C2隔离直流后由整流桥整流，整流后的直流电压值较高，经光电隔离器U1后输出TTL脉冲信号，该脉冲经74LS123整形成大方波信号，该方波信号送至单片机的P3.5引脚进行计数，当计数值达到预设值时，单片机P1.0引脚输出高电平，三极管Q1导通则继电器K1动作，将负载电阻R5（330Ω）接入电路实现模拟摘机。这里所说的模拟摘机是指将R5接入电路后，电话线上就会出现大于10mA的电流，交换中心检测到这一电流后就不再输出振铃信号而是转为接通电话。人们手动摘机接通电话时的工作过程与此一致，因此称为模拟摘机。如果振铃信号没有达到预设值就消失，则单片机的计数值清零，控制器不动作。

74LS153译码器组合逻辑电路设计案例分析

1、逻辑电路：D3、D2、D1、D0为数据输入端，A1、A0为地址信号输入端，Y为数据输出端，ST为使能端，又称选通端，输入低电平有效。下图7.10为74LS153 管脚排列示意图。该芯片中存在两个4选1数据选择器。

2Y92C0102C1112C2122C313A14B2~1G11Y71C061C151C241C33~2G15

图7.10 74LS153 管脚排列

表7.5为74LS153的功能表。

输入 输出

使能端G A B C3 C2 C1 C0 Y

1 × × × × × × 0

0 0 0 × × × 0 0 C0 0 0 0 × × × 1 1

0 0 1 × × 0 × 0 C1 0 0 1 × × 1 × 1

0 1 0 × 0 × × 0 C2 0 1 0 × 1 × × 1

0 1 1 0 × × × 0

C3 0 1 1 1 × × × 1

当使能端G有效时，输出等于地址信号A、B所选择的数据信号。可得输出函数表达式为：3322110CmCmCmCmYo。

对于一个n选1的数据选择器，其输出函数为：nnoCmCmY...0

二、用数据选择器实现组合逻辑函数

实现原理：数据选择器是一个逻辑函数的最小项输出： 12000...niiinnocmCmCmY

而任何一个n位变量的逻辑函数都可变换为最小项之和的标准式。对照函数表达式和相应的数据选择器输出函数表达式，可以实现用数据选择器来表示逻辑函数。

实现步骤：

(1)根据函数变量选择合适的数据选择器，一般变量个数n个，选择2n选1的数据选择器。

(2)将被表示的函数转换成标准与或表达式。

(3)写出选择的数据选择器的输出函数。

(4)对比两函数，使数据选择器的地址端和函数变量一一对应（高位对高位），表达式中出现的最小项相应的输入数据C为1，否则为0。

一种两路数模转/换电路的设计

一．计目的

① 掌握电子电路的一般设计方法和设计流程；

② 学习使用PROTEL软件绘制电路原理图及印刷板图；

③ 掌握应用EWB对所设计的电路进行仿真，通过仿真结果验证设计的正确性。

二、设计要求

1、查阅熟悉相关芯片资料；

2、选择合适的运算放大器，实现信号的3级放大；总倍数为12级；

3、并通过高通.低通滤波电路滤波；

4、利用PROTEL绘制电路原理图和印刷版图，并利用EWB软件仿真。

三、 主要参考

① 童诗白．模拟电子技术基础．北京：高等教育出版社，2002

② 张建华．数字电子技术．北京：机械工业出版社，2004

③ 陈汝全．电子技术常用器件应用手册．北京：机械工业出版社，2005

④ 毕满清．电子技术实验与课程设计．北京：机械工业出版社，2005

⑤ 潘永雄．电子线路CAD实用教程．西安：西安电子科技大学出版社，2002

⑥ 张亚华．电子电路计算机辅助分析和辅助设计．北京：航空工业出版社，2004

1. 内容设计

1 1、双四选一数据选择器 74LS153资料。

所谓双4选1数据选择器就是在一块集成芯片上有两个4选1数据选择器。引脚排

列如图所示，功能如表所示。

、为两个独立的使能端；

A1、A0为公用的地址输入端；

1D0～1D3和2D0～2D3分别为两个4选1数据选择器的数据输入端；

Q1、Q2为两个输出端。

1）当使能端（）＝1时，多路开关被禁止，无输出，Q＝0。

2）当使能端（）＝0时，多路开关正常工作，根据地址码A1、A0的状态，将

相应的数据D0～D3送到输出端Q。如：A1A0＝00 则选择DO数据到输出端，即Q

＝D0。A1A0＝01 则选择D1数据到输出端，即Q＝D1，其余类推。数据选择器的用

途很多，例如多通道传输，数码比较，并行码变串行码，以及实现逻辑函等。

74LS153引脚功能

74LS153真值表

输 入 输 出

A1 A0 Q 2 1 × × 0

实用标准文案

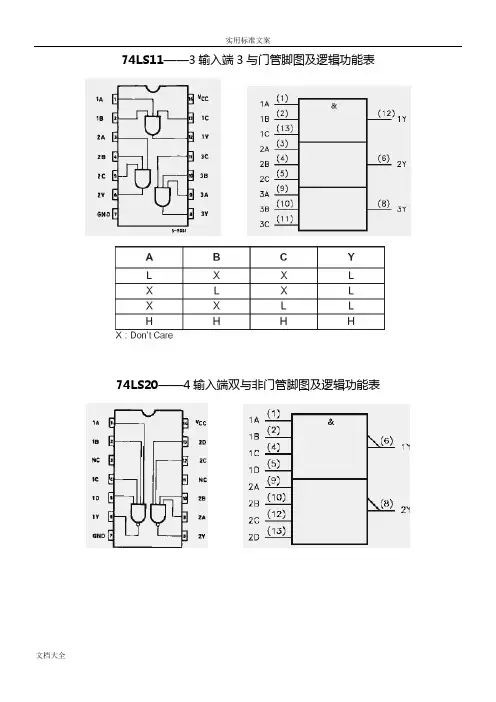

文档大全 74LS11——3输入端3与门管脚图及逻辑功能表

74LS20——4输入端双与非门管脚图及逻辑功能表

实用标准文案

文档大全

74LS21——4输入端双与门管脚图及逻辑功能表

74LS27——3输入端三或非门管脚图及逻辑功能表 实用标准文案

文档大全

74LS42——BCD/十进制译码器管脚图及逻辑功能表

实用标准文案

文档大全

74LS138——3-8线译码器管脚图及逻辑功能表

实用标准文案

文档大全 74LS139——双2-4线译码器管脚图及逻辑功能表

74LS148——8-3线优先编码器管脚图及逻辑功能表 实用标准文案

文档大全

74LS151——八选一数据选择器管脚图及逻辑功能表

实用标准文案

文档大全

74LS153——双4选1数据选择器管脚图及逻辑功能表

实用标准文案

文档大全

74LS47——4线7段显示译码器，低电平有效，驱动共阳数码管

实用标准文案

文档大全

74LS55——双4输入与或非门

74LS54——4-2-3与或非门

74LS08——2输入4与门 实用标准文案

文档大全
