74ls373引脚图及功能
单片机系统中常用的地址锁存器芯片74LS373以及coms的74hc373。是带三态缓冲输出的8D触发器，其引脚图与结构原理图、电路连接图如下：
74LS373引脚图，内部结构原理图电路连接图
E
G
功 能
0
0
直通Qi = Di
0
1
保持（Qi保持不变）
1
X
输出高阻 74LS373功能表
E G D Q
L H H H
L H L L
L L X Q
上表是74LS373的真值表，表中：
L——低电平；
H——高电平；
X——不定态；
Q0——建立稳态前Q的电平；
G——输入端，与8031ALE连高电平：畅通无阻低电平：关门锁存。图中OE——使能端，接地。
当G=“1”时，74LS373输出端1Q—8Q与输入端1D—8D相同；
当G为下降沿时，将输入数据锁存。

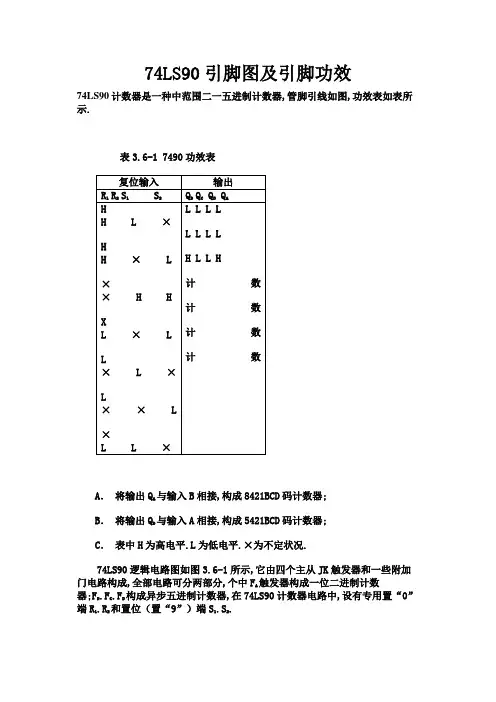

74LS90引脚图及引脚功效
74LS90计数器是一种中范围二一五进制计数器,管脚引线如图,功效表如表所示.
表3.6-1 7490功效表
复位输入 输出
R1 R2 S1 S2 QD QC QB QA
H
H L ×
H
H × L
×
× H H
X
L × L
L
× L ×
L
× × L
×
L L × L L L L
L L L L
H L L H
计 数
计 数
计 数
计 数
A． 将输出QA与输入B相接,构成8421BCD码计数器;
B． 将输出QD与输入A相接,构成5421BCD码计数器;
C． 表中H为高电平.L为低电平.×为不定状况.
74LS90逻辑电路图如图3.6-1所示,它由四个主从JK触发器和一些附加门电路构成,全部电路可分两部分,个中FA触发器构成一位二进制计数器;FD.FC.FB构成异步五进制计数器,在74LS90计数器电路中,设有专用置“0”端R1.R2和置位（置“9”）端S1.S2. 74LS90具有如下的五种根本工作方法：
（1）五分频：即由FD.FC.和FB构成的异步五进制计数器工作方法.
（2）十分频（8421码）：将QA与CK2联接,可构成8421码十分频电路.
（3）六分频：在十分频（8421码）的基本上,将QB端接R1,QC端接R2.其计数次序为000～101,当第六个脉冲感化后,出近况态QCQBQA=110,应用QBQC=11反馈到R1和R2的方法使电路置“0”.
（4） 九分频：QA→R1.QD→R2,构成道理同六分频.
（5）十分频（5421码）：将五进制计数器的输出端QD接二进制计数器的脉冲输入端CK1,即可构成5421码十分频工作方法.
此外,据功效表可知,构成上述五种工作方法时,S1.S2端起码应有一端接地;构成五分频和十分频时,R1.R2端亦必须有一端接地.
创作时间：贰零贰壹年柒月贰叁拾日

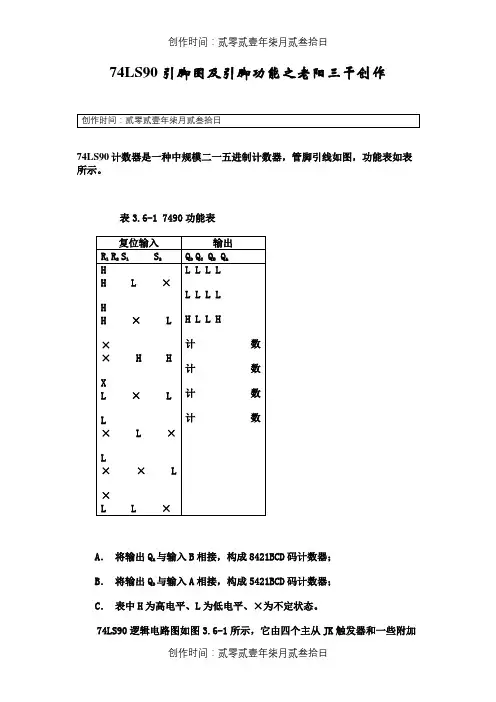

创作时间：贰零贰壹年柒月贰叁拾日 74LS90引脚图及引脚功能之老阳三干创作
创作时间：贰零贰壹年柒月贰叁拾日
74LS90计数器是一种中规模二一五进制计数器，管脚引线如图，功能表如表所示。
表3.6-1 7490功能表
复位输入 输出
R1 R2 S1 S2 QD QC QB QA
H
H L ×
H
H × L
×
× H H
X
L × L
L
× L ×
L
× × L
×
L L × L L L L
L L L L
H L L H
计 数
计 数
计 数
计 数
A． 将输出QA与输入B相接，构成8421BCD码计数器；
B． 将输出QD与输入A相接，构成5421BCD码计数器；
C． 表中H为高电平、L为低电平、×为不定状态。
74LS90逻辑电路图如图3.6-1所示，它由四个主从JK触发器和一些附加创作时间：贰零贰壹年柒月贰叁拾日
创作时间：贰零贰壹年柒月贰叁拾日 门电路组成，整个电路可分两部分，其中FA触发器构成一位二进制计数器；FD、FC、FB构成异步五进制计数器，在74LS90计数器电路中，设有专用置“0”端R1、R2和置位（置“9”）端S1、S2。
74LS90具有如下的五种基本工作方式：
（1）五分频：即由FD、FC、和FB组成的异步五进制计数器工作方式。
（2）十分频（8421码）：将QA与CK2联接，可构成8421码十分频电路。
（3）六分频：在十分频（8421码）的基础上，将QB端接R1，QC端接R2。其计数顺序为000～101，当第六个脉冲作用后，出现状态QCQBQA=110，利用QBQC=11反馈到R1和R2的方式使电路置“0”。
（4） 九分频：QA→R1、QD→R2，构成原理同六分频。
（5）十分频（5421码）：将五进制计数器的输出端QD接二进制计数器的脉冲输入端CK1，即可构成5421码十分频工作方式。
74系列芯片引脚图资料大全
作者:佚名 来源:本站原创 点击数:57276 更新时间：2007年07月26日 【字体：大 中 小】
为了方便大家我收集了下列74系列芯片的引脚图资料，如还有需要请上电子论坛/bbs/
反相器 驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245
与门 与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38
或门 或非门 与或非门 LS02 LS32 LS51 LS64 LS65
异或门 比较器 LS86
译码器 LS138 LS139
寄存器 LS74 LS175 LS373
反相器:
Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04
┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05
_ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06
Y = A ） │
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
驱动器:
Vcc 6A 6Y 5A 5Y 4A 4Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
Y = A ） │ 六驱动器(OC高压输出) 74LS07

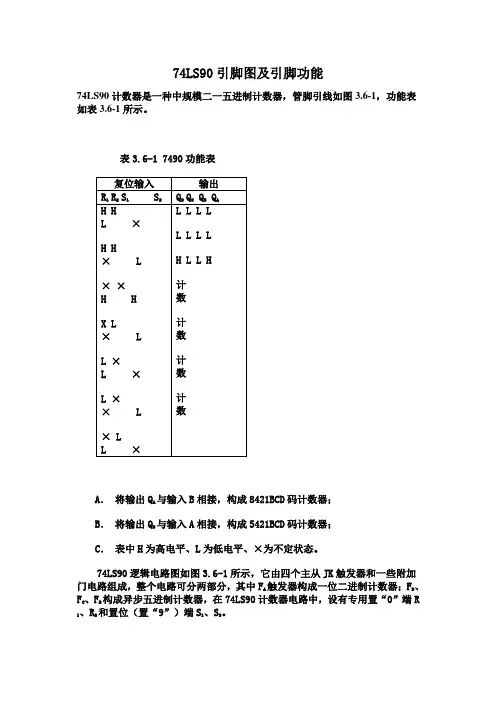

74LS90引脚图及引脚功能
74LS90计数器是一种中规模二一五进制计数器，管脚引线如图3.6-1，功能表如表3.6-1所示。
表3.6-1 7490功能表
复位输入 输出
R1 R2 S1 S2 QD QC QB QA
H H
L ×
H H
× L
× ×
H H
X L
× L
L ×
L ×
L ×
× L
× L
L × L L L L
L L L L
H L L H
计
数
计
数
计
数
计
数
A． 将输出QA与输入B相接，构成8421BCD码计数器；
B． 将输出QD与输入A相接，构成5421BCD码计数器；
C． 表中H为高电平、L为低电平、×为不定状态。
74LS90逻辑电路图如图3.6-1所示，它由四个主从JK触发器和一些附加门电路组成，整个电路可分两部分，其中FA触发器构成一位二进制计数器；FD、FC、FB构成异步五进制计数器，在74LS90计数器电路中，设有专用置“0”端R1、R2和置位（置“9”）端S1、S2。 74LS90具有如下的五种基本工作方式：
（1）五分频：即由FD、FC、和FB组成的异步五进制计数器工作方式。
（2）十分频（8421码）：将QA与CK2联接，可构成8421码十分频电路。
（3）六分频：在十分频（8421码）的基础上，将QB端接R1，QC端接R2。其计数顺序为000～101，当第六个脉冲作用后，出现状态QCQBQA=110，利用QBQC=11反馈到R1和R2的方式使电路置“0”。
（4） 九分频：QA→R1、QD→R2，构成原理同六分频。
（5）十分频（5421码）：将五进制计数器的输出端QD接二进制计数器的脉冲输入端CK1，即可构成5421码十分频工作方式。
此外，据功能表可知，构成上述五种工作方式时，S1、S2端最少应有一端接地；构成五分频和十分频时，R1、R2端亦必须有一端接地。
