CMOS模拟集成电路设计与仿真

CMOS模拟集成电路设计

CMOS模拟集成电路是一种基于互补金属氧化物半导体(CMOS)技术实现的集成电路，主要用于设计和制造各种模拟电路，如运放、滤波器、振荡器、功率放大器等。本文将介绍CMOS模拟集成电路设计的原理、方法和相关技术。

CMOS模拟集成电路的设计原理是基于CMOS技术中的n型和p型金属氧化物半导体场效应晶体管(NMOS和PMOS)。这两种晶体管互补工作在导通和截止之间，通过改变栅极电压来控制电流的流动。此外，CMOS技术还使用了源沟道结构和金属氧化物半导体(MOS)的结构特性，以提供可靠的电流和电压增益。

CMOS模拟集成电路设计的方法涉及到几个关键的步骤。首先，设计师需要进行电路架构设计，确定电路所需的功能和性能指标。然后，根据电路的需求，设计师需要选择和设计适当的基本电路单元，如差分放大器、共源共极放大器等。接下来，设计师需要利用各种仿真工具对电路进行模拟和验证，以确保电路的稳定性和可靠性。最后，设计师需要进行版图设计和布线，生成最终的集成电路布局。

在CMOS模拟集成电路设计过程中，设计师需要考虑到多种因素。首先，设计师需要选择适当的工艺和器件参数，以满足电路性能和功率需求。其次，设计师需要进行功耗和噪声分析，以优化电路的能耗和信号质量。此外，设计师还需要考虑温度和工作条件下电路的性能稳定性。

CMOS模拟集成电路设计中的一项重要任务是电路的性能评估和优化。设计师可以使用各种技术和工具来提高电路的性能，如电流镜设计、电源抑制技术、反相器结构优化等。此外，设计师还可以通过器件和工艺的改进来提高电路的性能。

总结起来，CMOS模拟集成电路设计是一项复杂的任务，需要设计师具备深厚的电路和器件知识，以及熟练的仿真和设计工具的使用。通过深入理解电路原理和方法，设计师可以设计出高性能和可靠的模拟集成电路。在未来，随着CMOS技术的不断发展和改进，CMOS模拟集成电路将在各种应用领域发挥越来越重要的作用。

cmos模拟集成电路设计与仿真实例——基于cadence ic617

CMOS（互补金属氧化物半导体）模拟集成电路是现代电子设备中常见的一种设计和制造技术。在本文中，我们将介绍基于Cadence IC617的CMOS模拟集成电路设计和仿真实例，以便读者了解CMOS电路设计的基本流程和重要步骤。

步骤1：设计电路

首先，我们需要确定所设计的电路的功能和性能指标。例如，我们可以设计一个运算放大器电路来放大输入的电压信号。然后，我们可以使用Cadence IC617中的设计工具创建原始的电路图。

在Cadence IC617中，我们可以选择所需的电路元件，如MOS管、电容器和电阻器，并将它们放置在电路图中。然后，我们可以将它们连接起来，以实现所需的电路功能。在设计电路时，我们需要注意元件的尺寸和位置，以及电路的布局，以确保性能和可靠性。

步骤2：参数化模型

完成电路设计后，接下来我们需要为每个元件选择适当的参数化模型。这些模型是描述元件行为和特性的数学表达式。例如，我们可以选择MOS管的Spice模型，该模型可以描述其转导和容性特性。

在Cadence IC617中，我们可以通过浏览模型库，选择适合我们电路的元件模型。然后，我们可以将这些模型与电路元件关联起来，以便在仿真过程中使用。

步骤3：电路布局 完成参数化模型的选择后，我们需要进行电路布局。电路布局是将电路元件实际放置在芯片上的过程。在Cadence IC617中，我们可以使用布局工具来配置电路元件的位置和尺寸。

在电路布局过程中，我们需要考虑元件之间的互连和布线。我们可以使用布线工具来连接元件的引脚，并确保布线符合规定的电气规范。同时，我们还需要遵循布线规则，以确保信号传输的稳定性和可靠性。

步骤4：参数抽取和后仿真

完成电路布局后，我们可以进行参数抽取和后仿真。参数抽取是从电路布局中提取出元件的真实特性和物理参数的过程。在Cadence IC617中，我们可以使用抽取工具来自动提取电路布局中各个元件的参数。

模拟CMOS集成电路设计研究生课程实验报告

一、概述

在现代集成电路设计领域，模拟CMOS集成电路设计一直是一个备受关注的课题。本实验旨在通过对模拟CMOS集成电路设计相关内容的学习和实践，加深对该领域的理解，并提升设计实践能力。本文将介绍实验内容、实验过程和实验结果，并结合个人观点对模拟CMOS集成电路设计进行探讨。

二、实验内容

1. 实验名称：基于CMOS工艺的运算放大器设计与仿真

2. 实验目的：通过对基本运算放大器的设计与仿真，理解模拟CMOS集成电路设计的基本原理和方法。

3. 实验要求：设计一个基于CMOS工艺的运算放大器电路，并进行仿真验证。

4. 实验器材与软件：PSPICE仿真软件、计算机、基本电路元件。

三、实验过程

1. 设计基本运算放大器电路

a. 根据理论知识，选择合适的CMOS工艺器件，并进行电路拓扑设计。

b. 计算电路的主要参数，如增益、带宽、输入输出阻抗等。

c. 优化设计，满足实际应用需求。

2. 运算放大器电路仿真

a. 在PSPICE软件中建立电路模型。

b. 分析仿真结果，验证设计参数是否符合预期。

c. 优化设计，使得电路性能达到最佳状态。

四、实验结果

经过反复设计与仿真，最终得到了一个基于CMOS工艺的运算放大器电路。在PSPICE软件中进行仿真测试，结果表明设计的运算放大器电路性能良好，能够满足设计要求。在输入端加入正弦波信号，输出端得到经过放大和处理的信号，验证了电路的正常工作。

五、总结与回顾

通过本次实验，我深刻理解了模拟CMOS集成电路设计的基本原理和方法。从初步设计到最终仿真，我逐步掌握了电路设计与优化的过程，并将理论知识应用到实践中。在今后的学习和工作中，我将继续深入研究模拟CMOS集成电路设计，不断提升自己的技能。

六、个人观点与理解

模拟CMOS集成电路设计是一个复杂而又具有挑战性的领域。在实验过程中，我深刻意识到了理论知识与实际应用的紧密通联，只有不断实践与探索，才能够更好地理解与掌握。我对模拟CMOS集成电路设计充满兴趣，并希望未来能在这个领域中有所建树。

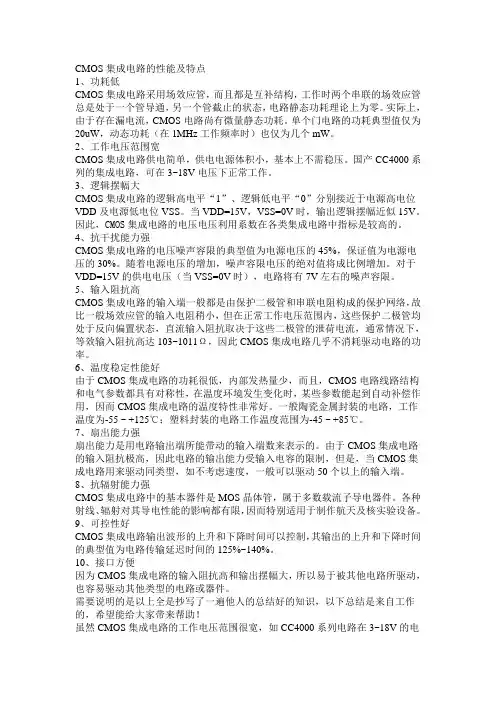

CMOS集成电路的性能及特点

1、功耗低

CMOS集成电路采用场效应管，而且都是互补结构，工作时两个串联的场效应管总是处于一个管导通，另一个管截止的状态，电路静态功耗理论上为零。实际上，由于存在漏电流，CMOS电路尚有微量静态功耗。单个门电路的功耗典型值仅为20uW，动态功耗（在1MHz工作频率时）也仅为几个mW。

2、工作电压范围宽

CMOS集成电路供电简单，供电电源体积小，基本上不需稳压。国产CC4000系列的集成电路，可在3~18V电压下正常工作。

3、逻辑摆幅大

CMOS集成电路的逻辑高电平“1”、逻辑低电平“0”分别接近于电源高电位VDD及电源低电位VSS。当VDD=15V，VSS=0V时，输出逻辑摆幅近似15V。因此，CMOS集成电路的电压电压利用系数在各类集成电路中指标是较高的。

4、抗干扰能力强

CMOS集成电路的电压噪声容限的典型值为电源电压的45%，保证值为电源电压的30%。随着电源电压的增加，噪声容限电压的绝对值将成比例增加。对于VDD=15V的供电电压（当VSS=0V时），电路将有7V左右的噪声容限。

5、输入阻抗高

CMOS集成电路的输入端一般都是由保护二极管和串联电阻构成的保护网络，故比一般场效应管的输入电阻稍小，但在正常工作电压范围内，这些保护二极管均处于反向偏置状态，直流输入阻抗取决于这些二极管的泄荷电流，通常情况下，等效输入阻抗高达103~1011Ω，因此CMOS集成电路几乎不消耗驱动电路的功率。

6、温度稳定性能好

由于CMOS集成电路的功耗很低，内部发热量少，而且，CMOS电路线路结构和电气参数都具有对称性，在温度环境发生变化时，某些参数能起到自动补偿作用，因而CMOS集成电路的温度特性非常好。一般陶瓷金属封装的电路，工作温度为-55 ~ +125℃；塑料封装的电路工作温度范围为-45 ~ +85℃。

7、扇出能力强

扇出能力是用电路输出端所能带动的输入端数来表示的。由于CMOS集成电路的输入阻抗极高，因此电路的输出能力受输入电容的限制，但是，当CMOS集成电路用来驱动同类型，如不考虑速度，一般可以驱动50个以上的输入端。
