FANUC_信号地址表
- 格式：doc
- 大小：1.56 MB
- 文档页数：30
实用标准

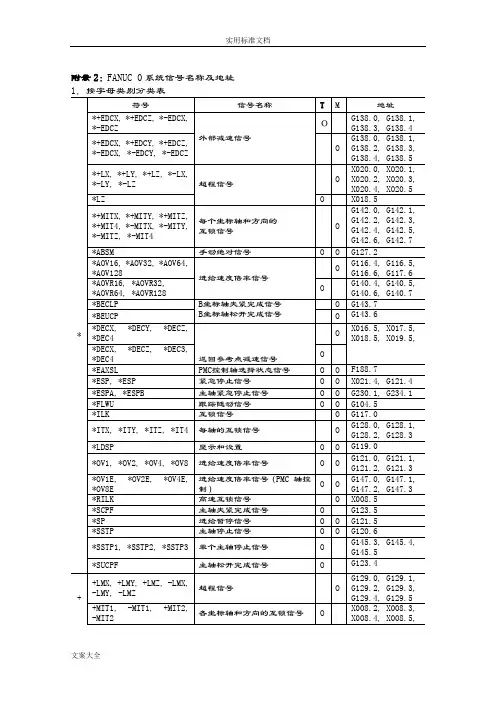

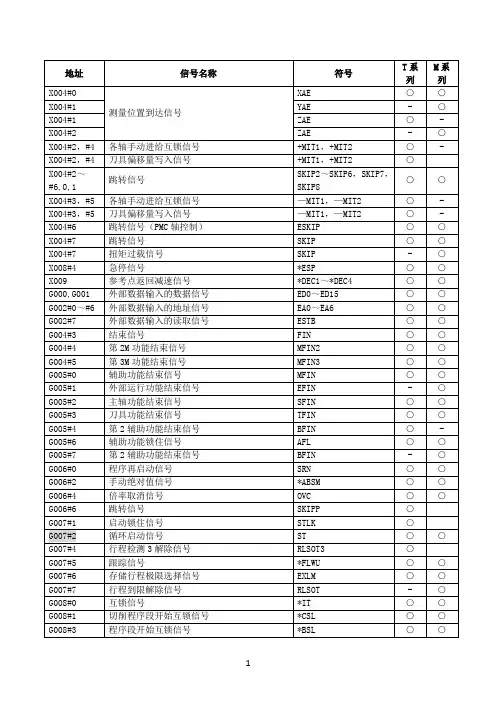

文档大全 地址 信号名称 符号 T系列 M系列
X004#0
测量位置到达信号 XAE ○ ○
X004#1 YAE - ○
X004#1 ZAE ○ -
X004#2 ZAE - ○
X004#2，#4 各轴手动进给互锁信号 +MIT1，+MIT2 ○ -
X004#2，#4 刀具偏移量写入信号 +MIT1，+MIT2 ○
X004#2～#6,0,1 跳转信号 SKIP2～SKIP6，SKIP7，SKIP8 ○ ○
X004#3，#5 各轴手动进给互锁信号 —MIT1，—MIT2 ○ -
X004#3，#5 刀具偏移量写入信号 —MIT1，—MIT2 ○ -
X004#6 跳转信号（PMC轴控制） ESKIP ○ ○
X004#7 跳转信号 SKIP ○ ○
X004#7 扭矩过载信号 SKIP - ○
X008#4 急停信号 *ESP ○ ○
X009 参考点返回减速信号 *DEC1～*DEC4 ○ ○
G000,G001 外部数据输入的数据信号 ED0～ED15 ○ ○
G002#0～#6 外部数据输入的地址信号 EA0～EA6 ○ ○
G002#7 外部数据输入的读取信号 ESTB ○ ○
G004#3 结束信号 FIN ○ ○
G004#4 第2M功能结束信号 MFIN2 ○ ○
G004#5 第3M功能结束信号 MFIN3 ○ ○
G005#0 辅助功能结束信号 MFIN ○ ○
G005#1 外部运行功能结束信号 EFIN - ○
G005#2 主轴功能结束信号 SFIN ○ ○
G005#3 刀具功能结束信号 TFIN ○ ○
G005#4 第2辅助功能结束信号 BFIN ○ -
G005#6 辅助功能锁住信号 AFL ○ ○
G005#7 第2辅助功能结束信号 BFIN - ○
G006#0 程序再启动信号 SRN ○ ○
G006#2 手动绝对值信号 *ABSM ○ ○
G006#4 倍率取消信号 OVC ○ ○
G006#6 跳转信号 SKIPP ○
G007#1 启动锁住信号 STLK ○
G007#2 循环启动信号 ST ○ ○
G007#4 行程检测3解除信号 RLSOT3 ○
G007#5 跟踪信号 *FLWU ○ ○
G007#6 存储行程极限选择信号 EXLM ○ ○
G007#7 行程到限解除信号 RLSOT - ○
G008#0 互锁信号 *IT ○ ○
G008#1 切削程序段开始互锁信号 *CSL ○ ○
G008#3 程序段开始互锁信号 *BSL ○ ○ 实用标准
文档大全 地址 信号名称 符号 T系列 M系列
G008#4 急停信号 *ESP ○ ○
G008#5 进给暂停信号 *SP ○ ○
G008#6 复位和倒回信号 RRW ○ ○
G008#7 外部复位信号 ERS ○ ○
G009#0～4 工件号检索信号 PN1，PN2，PN4，PN8，PN16 ○ ○
G010,G011 手动移动速度倍率信号 *JV0～*JV15 ○ ○
G012 进给速度倍率信号 *FV0～*FV7 ○ ○
G014#0,#1 快速进给速度倍率信号 ROV1，ROV2 ○ ○
G016#7 F1位进给选择信号 F1D - ○
G018#0～#3
手动进给轴选择信号 HS1A～HS1D ○ ○
G018#4～#7 HS2A～HS2D ○ ○
G019#0～#3 HS3A～HS3D ○ ○
G019#4,#5 手轮进给量选择信号(增量进给信号) MP1，MP2 ○ ○
G019#7 手动快速进给选择信号 RT ○ ○
G023#5 在位检测无效信号 NOINPS ○ ○
G024#0～G025#5 扩展工件号检索信号 EPNO～EPN13 ○ ○
G025#7 扩展工件号检索开始信号 EPNS ○ ○
G027#0
主轴选择信号 SWS1 ○ ○
G027#1 SWS2 ○ ○
G027#2 SWS3 ○ ○
G027#3
各主轴停止信号 *SSTP1 ○ ○
G027#4 *SSTP2 ○ ○
G027#5 *SSTP3 ○ ○
G027#7 Cs轮廓控制切换信号 CON ○ ○
G028#1,#2 齿轮选择信号(输入) GR1，GR2 ○ -
G028#4 主轴松开完成信号 *SUCPF ○ -
G028#5 主轴夹紧完成信号 *SCPF ○ -
G028#6 主轴停止完成信号 SPSTP ○ -
G028#7 第2位置编码器选择信号 PC2SLC ○ ○
G029#0 齿轮档选择信号（输入） GR21 ○
G029#4 主轴速度到达信号 SAR ○ ○
G029#5 主轴定向信号 SOR ○ ○
G029#6 主轴停信号 *SSTP ○ ○
G030 主轴速度倍率信号 SOV0～SOV7 ○ ○
G32#0～G033#3 主轴电机速度指令信号 R01I～R12I ○ ○
G033#5 主轴电机指令输出极性选择信号 SGN ○ ○
G033#6 SSIN ○ ○
G033#7 PMC控制主轴速度输出控制信号 SIND ○ ○ 实用标准
文档大全 地址 信号名称 符号 T系列 M系列
G034#～G035#3 主轴电机速度指令信号 R01I2～R12I2 ○ ○
G035#5 主轴电机指令输出极性选择信号 SGN2 ○ ○
G035#6 主轴电机指令输出极性选择信号 SSIN2 ○ ○
G035#7 PMC控制主轴速度输出控制信号 SIND2 ○ ○
G036#0～G037#3 主轴电机速度指令信号 RO1I3～R12I3 ○ ○
G037#5 主轴电机指令极性选择信号 SGN3 ○ ○
G037#6 主轴电机指令极性选择信号 SSIN3 ○ ○
G037#7 主轴电机速度选择信号 SIND3 ○ ○
G038#2 主轴同步控制信号 SPSYC ○ ○
G038#3 主轴相位同步控制信号 SPPHS ○ ○
G038#6 B-轴松开完成信号 *BECUP — ○
G038#7 B-轴夹紧完成信号 *BECLP — ○
G039#0～#5 刀具偏移号选择信号 OFN0～OFN5 ○ —
G039#6 工件坐标系偏移值写入方式选择信号 WOQSM ○
G039#7 刀具偏移量写入方式选择信号 GOQSM ○
G040#5 主轴测量选择信号 S2TLS ○
G040#6 位置记录信号 PRC ○
G040#7 工件坐标系偏移量写入信号 WOSET ○
G041#0～#3
手轮中断轴选择信号 HS1IA～HS1ID ○ ○
G041#4～#7 HS2IA～HS2ID ○ ○
G042#0～#3 HS3IA～HS3ID — ○
G042#7 直接运行选择信号 DMMC ○ ○
G043#0～#2 方式选择信号 MD1，MD,MD4 ○ ○
G043#5 DNC运行选择信号 DNCI ○ ○
G043#7 手动返回参考点选择信号 ZRN ○ ○
G044#0，G045 跳过任选程序段信号 BDT1，BDT2～BDT9 ○ ○
G044#1 所有轴机床锁住信号 MLK ○ ○
G046#1 单程序段信号 SBK ○ ○
G046#3～#6 储存器保护信号 KEY1～KEY4 ○ ○
G046#7 空运行信号 DRN ○ ○
G047#0～#6
刀具组号选择信号 TL01～TL64 ○
G047#0～G048#0 TL01～TL256 — ○
G048#5 刀具跳过信号 TLSKP ○ ○
G048#6 每把刀具的更换复位信号 TLRSTI — ○
G048#7 刀具更换复位信号 TLRST ○ ○
G019#0～G050#1 刀具寿命计数倍率信号 *TLV0～*TLV9 — ○ 实用标准
文档大全 地址 信号名称 符号 T系列 M系列
G053#0 通用累计计数器启动信号 TMRON ○ ○
G053#3 用户宏程序中断信号 UINT ○ ○
G053#6 误差检测信号 SMZ ○ —
G053#7 倒角信号 CDZ ○
G054，G055 用户宏程序输入信号 UI000～UI015 ○
G058#0 程序输入外部外部启动信号 MINP ○ ○
G058#1 外部读开始信号 EXRD ○ ○
G058#2 外部阅读/传出停止信号 EXSTP ○ ○
G058#3 外部传出启动信号 EXWT ○ ○
G060#7 尾架屏蔽选择信号 *TSB ○
G061#0 刚性攻丝信号 RGTAP ○ ○
G061#4，#5 刚性攻丝主轴选择信号 RGTSP1 ○ —
G062#1 CRT显示自动清屏取消信号 *CRTOF ○ ○
G062#6 刚性攻丝回退启动信号 RTNT — ○
G063#5 垂直/角度轴控制无效信号 NOZAGC ○ ○
G066#0 所有轴VRDY OFF报警忽略信号 IGNVRY ○ ○
G066#1 外部键入方式选择信号 ENBKY ○ ○
G066#4 回退信号 RTRCT ○ ○
G066#7 键代码读取信号 EKSET ○ ○
G067#6 硬拷贝停止信号 HCABT ○ ○
G067#7 硬拷贝请求信号 HCREQ ○ ○
G070#0 转矩限制LOW指令信号（串行主轴） TLMLA ○ ○
G070#1 转矩限制HIGH指令信号（串行主轴） TLMHA ○ ○
G070#2,#3 离合器/齿轮信号（串行主轴） CTH1A,CTH2A ○ ○
G070#4 CCW指令信号（串行主轴） SRVA ○ ○
G070#5 CW指令信号（串行主轴） SFRA ○ ○
G070#6 定向指令信号（串行主轴） ORCMA ○ ○
G070#7 机床准备就绪信号（串行主轴） MRDYA ○ ○
G071#0 报警复位信号（串行主轴） ARSTA ○ ○
G071#1 急停信号（串行主轴） *ESPA ○ ○
G071#2 主轴选择信号（串行主轴） SPSLA ○ ○
G071#3 动力线切换结束信号（串行主轴） MCFNA ○ ○
G071#4 软启动停止取消信号（串行主轴） SOCAN ○ ○
G071#5 速度积分控制信号 INTGA ○ ○
G071#6 输出切换请求信号 RSLA ○ ○
G071#7 动力线状态检测信号 RCHA ○ ○
G072#0 准停位置变换信号 INDXA ○ ○
GO72#1 变换准停位置时旋转方向指令信号 ROTAA ○ ○
G072#2 变换准停位置时最短距离移动指令信号 NRROA ○ ○
G072#3 微分方式指令信号 DEFMDA ○ ○
