集成运算放大器的应用

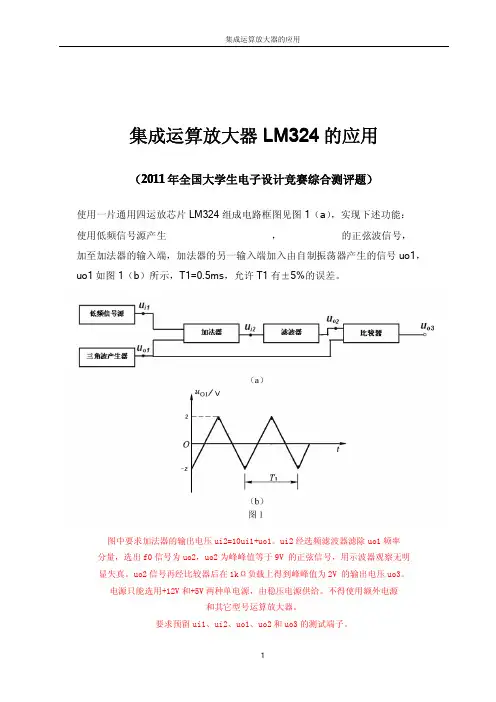

1集成运算放大器LM324的应用(2011年全国大学生电子设计竞赛综合测评题)使用一片通用四运放芯片LM324组成电路框图见图1(a),实现下述功能:使用低频信号源产生,的正弦波信号,加至加法器的输入端,加法器的另一输入端加入由自制振荡器产生的信号uo1,uo1如图1(b)所示,T1=0.5ms,允许T1有±5%的误差。图中要求加法器的输出电压ui2=10ui1+uo1。ui2经选频滤波器滤除uo1频率分量,选出f0信号为uo2,uo2为峰峰值等于9V的正弦信号,用示波器观察无明显失真。uo2信号再经比较器后在1kΩ负载上得到峰峰值为2V的输出电压uo3。电源只能选用+12V和+5V两种单电源,由稳压电源供给。不得使用额外电源和其它型号运算放大器。要求预留ui1、ui2、uo1、uo2和uo3的测试端子。集成运算放大器的应用
2方案论证(1)三角波发生电路因为只提供了一片LM324,然而后面的加法器,滤波,比较器必定会用掉三个运放,因此三角波的产生电路不能用掉两个运放,本课设采用一片LM324的中一个运放接成滞回比较器,三角波由滞回比较器的反相端输出。(2)加法器电路采用LM324中的一个运放,在反相端按照课题要求连接相应阻值的电阻。(单电源时注意输入信号的抬高)。(3)滤波电路采用LM324中的一个运放,在积分运算电路的基础上用电阻和电容组成压控电压源二阶滤波电路。也可以采用带通滤波器。(4)比较器电路采用LM324中的一个运放,使其工作在开环状态,接成比较器。(5)不同的部分用电容耦合减轻级与级之间的影响。集成运算放大器的应用
3主要电路设计及分析1.三角波发生电路设计时要求反相端输出频率为2000HZ的三角波,可根据T=2R5*C1*ln(1+2R3/R1)计算出。电阻,电容值去市场买到的最接近的值,并且接入电位器R5,便于三角波的产生及调试。集成运算放大器的应用
42.加法器电路输出波形Ui2=R6(Ui1/R4+Uo1/R2)3.滤波器电路集成运算放大器的应用

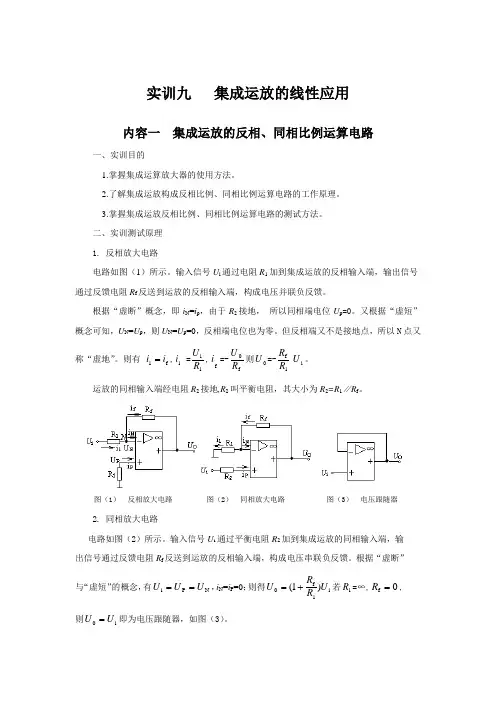

实训九 集成运放的线性应用
内容一 集成运放的反相、同相比例运算电路
一、实训目的
1.掌握集成运算放大器的使用方法。
2.了解集成运放构成反相比例、同相比例运算电路的工作原理。
3.掌握集成运放反相比例、同相比例运算电路的测试方法。
二、实训测试原理
1. 反相放大电路
电路如图(1)所示。输入信号Ui通过电阻R1加到集成运放的反相输入端,输出信号通过反馈电阻Rf反送到运放的反相输入端,构成电压并联负反馈。
根据“虚断”概念,即iN=ip,由于R2接地, 所以同相端电位Up=0。又根据“虚短”概念可知,UN=Up,则UN=Up=0,反相端电位也为零。但反相端又不是接地点,所以N点又称“虚地”。则有 f1ii,1i =1iRU,fi=-f0RU则0U=-1fRRiU。
运放的同相输入端经电阻R2接地,R2叫平衡电阻,其大小为R2=R1∥Rf。
图(1) 反相放大电路 图(2)
同相放大电路 图(3) 电压跟随器
2. 同相放大电路
电路如图(2)所示。输入信号Ui通过平衡电阻R2加到集成运放的同相输入端,输出信号通过反馈电阻Rf反送到运放的反相输入端,构成电压串联负反馈。根据“虚断”与“虚短”的概念,有NPiUUU,iN=iP=0;则得i1f0)1(URRU若1R=∞,0fR,则i0UU即为电压跟随器,如图(3)。
三、实训仪器设备
1.直流稳压电源
2.万用表
3.示波器
四、实训器材
1. 集成块 μA741(HA17741)
2. 电阻 10KΩ×2 100KΩ×2 2 KΩ×2
3. 电位器 1KΩ×1
五、实训电路
图(3)反相比例运算实训电路
图(4)同相比例运算实训电路
集成运放基本概念
集成运放(Integrated Operational Amplifier)是一种具有非常高增益和差分输入的放大器,并且拥有非常低的输出阻抗和输入阻抗。在集成电路中,集成运放被广泛用于信号放大、信号滤波、信号计算、信号调理等各个方面。集成运放由若干个晶体管和电阻器组成,并且通常是由几百到几千的晶体管和电阻器组成的一个集成电路。在集成电路中,集成运放通常由一个反馈电路来控制其增益和输出状态。
集成运放的输出是与输入电压之差的放大倍数。它有两个输入端,即非反相输入端和反相输入端,并且其输出恰好是这两个输入端之间电压的放大倍数。因此,可以通过调节集成运放的反馈电路来控制其放大倍数。集成运放的特点是,其放大倍数非常高,通常在几千到几百万之间,同时其输入电阻非常大,输出电阻非常小。
集成运放通常有两个基本配置,即反相放大器和非反相放大器。反相放大器的输出与输入电压之间有反相关系,也就是说,如果输入电压为正,输出电压将为负,如果输入电压为负,输出电压则为正。反相放大器一般用于放大同相幅度的信号,从而产生相反方向的输出,并对输入信号进行对称,以便更好地控制输入和输出之间的动态范围。
非反相放大器是一种没有相位反转的放大器,它的输出与输入电压之间有相同的关系。非反相放大器常常用于将输入信号增大到高水平,以便将其传送到其他部件,例如某些未放大的器件或设备。
在现代电子学中,集成运放在各种电路中都发挥着关键作用。它们在模拟信号处理、传感器应用、计算机模拟、音频放大等方面都得到广泛应用。集成运放的小型尺寸、低功耗以及容易集成到芯片中的特点也使它成为设计高性能、低功耗电子器件的理想选择。
总之,集成运放是一种非常重要的电子元器件,它在电子学中被广泛应用,并且在各种电路和设备中都发挥着关键作用。通过对集成运放的基本概念和应用的了解,电子工程师可以更好地进行电子设计和实现各种电子设备,从而满足不断增长的电子市场需求。
集成运放应用电路设计360例
1. 引言
集成运放是一种广泛应用于电子电路设计中的集成电路元件,它具有高增益、高输入阻抗、低输出阻抗等特点,常用于放大、滤波、比较、积分等各种电路应用。本文将介绍360个集成运放应用电路设计例子,涵盖了各种常见的电路应用,帮助读者更好地理解和运用集成运放。
2. 非反相放大器
2.1 原理
非反相放大器是一种常见的集成运放应用电路,其基本原理是将输入信号与一个参考电压相比较,然后放大输出。非反相放大器的输入信号与输出信号之间的相位关系相同,但是幅度不同。
2.2 设计例子
以下是一些非反相放大器的设计例子:
1. 使用集成运放LM741设计一个非反相放大器,放大倍数为10。
2. 使用集成运放LM358设计一个非反相放大器,放大倍数为100。
3. 使用集成运放TL071设计一个非反相放大器,放大倍数可调。
3. 反相放大器
3.1 原理
反相放大器是另一种常见的集成运放应用电路,其基本原理是将输入信号与一个参考电压相比较,然后放大输出。反相放大器的输入信号与输出信号之间的相位关系相反,但是幅度相同。
3.2 设计例子
以下是一些反相放大器的设计例子:
1. 使用集成运放LM741设计一个反相放大器,放大倍数为10。
2. 使用集成运放LM358设计一个反相放大器,放大倍数为100。
3. 使用集成运放TL071设计一个反相放大器,放大倍数可调。 4. 比较器
4.1 原理
比较器是一种常见的集成运放应用电路,其基本原理是将输入信号与一个参考电压进行比较,然后输出一个高电平或低电平的信号。比较器常用于电压比较、信号检测等应用。
4.2 设计例子
以下是一些比较器的设计例子:
1. 使用集成运放LM741设计一个电压比较器,当输入电压大于参考电压时输出高电平,否则输出低电平。
2. 使用集成运放LM358设计一个电压比较器,当输入电压小于参考电压时输出高电平,否则输出低电平。
