测绘技术中的地形分类方法

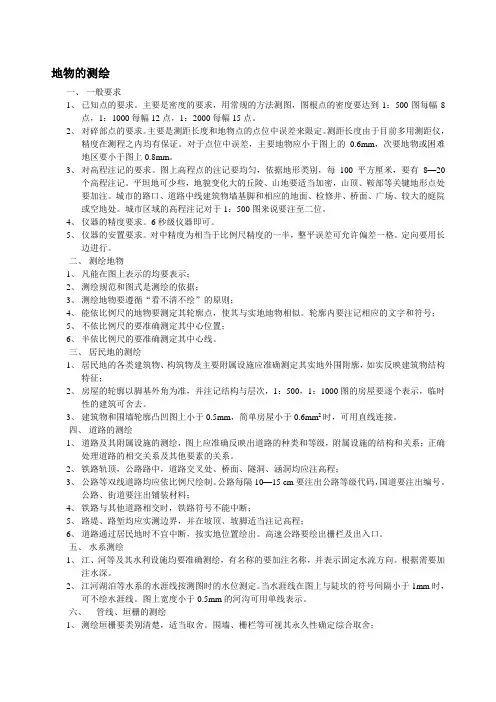

地物的测绘

一、 一般要求

1、 已知点的要求。主要是密度的要求，用常规的方法测图，图根点的密度要达到1：500图每幅8点，1：1000每幅12点，1：2000每幅15点。

2、 对碎部点的要求。主要是测距长度和地物点的点位中误差来限定。测距长度由于目前多用测距仪，精度在测程之内均有保证。对于点位中误差，主要地物应小于图上的0.6mm，次要地物或困难地区要小于图上0.8mm。

3、 对高程注记的要求。图上高程点的注记要均匀，依据地形类别，每100平方厘米，要有8—20个高程注记。平坦地可少些，地貌变化大的丘陵、山地要适当加密，山顶、鞍部等关键地形点处要加注。城市的路口、道路中线建筑物墙基脚和相应的地面、检修井、桥面、广场、较大的庭院或空地处。城市区域的高程注记对于1：500图来说要注至二位。

4、 仪器的精度要求。6秒级仪器即可。

5、 仪器的安置要求。对中精度为相当于比例尺精度的一半，整平误差可允许偏差一格。定向要用长边进行。

二、 测绘地物

1、 凡能在图上表示的均要表示；

2、 测绘规范和图式是测绘的依据；

3、 测绘地物要遵循“看不清不绘”的原则；

4、 能依比例尺的地物要测定其轮廓点，使其与实地地物相似。轮廓内要注记相应的文字和符号；

5、 不依比例尺的要准确测定其中心位置；

6、 半依比例尺的要准确测定其中心线。

三、 居民地的测绘

1、 居民地的各类建筑物、构筑物及主要附属设施应准确测定其实地外围附廓，如实反映建筑物结构特征；

2、 房屋的轮廓以脚基外角为准，并注记结构与层次，1：500，1：1000图的房屋要逐个表示，临时性的建筑可舍去。

3、 建筑物和围墙轮廓凸凹图上小于0.5mm，简单房屋小于0.6mm2时，可用直线连接。

四、 道路的测绘

1、 道路及其附属设施的测绘，图上应准确反映出道路的种类和等级，附属设施的结构和关系；正确处理道路的相交关系及其他要素的关系。

2、 铁路轨顶，公路路中，道路交叉处、桥面、隧洞、涵洞均应注高程；

测绘技术中的地形地貌测量方法

地形地貌是地球表面的各种地貌形态的总和，对于测绘技术来说，准确测量地形地貌对于制定规划、工程建设和资源勘探都具有重要意义。本文将介绍测绘技术中常用的地形地貌测量方法。

一、全站仪测量法

全站仪是一种多功能的测量设备，它能够同时测量目标点的平面位置和高程。全站仪通过电子仪器和激光技术实现地形地貌测量。在使用全站仪进行测量时，需要在不同的目标点设置仪器，然后通过测角仪进行角度测量，最后根据已知的基线长度和测得的角度数据，利用三角测量原理计算出目标点的位置和高程。

全站仪测量法具有测量精度高、操作简便等优点，适用于地形地貌的大范围测量。然而，在复杂地形环境下，全站仪的使用受到一定限制，因为地形地貌的坡度和高差变化会对测量结果产生影响。

二、地面激光扫描测量法

地面激光扫描测量是一种基于激光雷达技术的测量方法，通过向地面发射激光束，然后接收激光束经过反射后返回的信号，利用接收到的信号计算目标点的位置和高程。

地面激光扫描测量法具有测量速度快、精度高、适用于不同地形等优点。利用地面激光扫描仪可以实现对地面的高密度测量，获取地形地貌的详细数据。此外，地面激光扫描仪还可以获取地面的纹理和颜色信息，进一步提高了地形地貌测量的精度和准确性。

三、卫星遥感测量法 卫星遥感技术通过对地球表面的遥感图像进行分析和处理，可以获取地形地貌的相关信息。卫星遥感测量法不需要在实地设置仪器，可以遥感数据获取目标地区的地貌信息。

卫星遥感测量法可以获取大范围的地形地貌数据，并能够实现地貌的动态监测。但是，由于卫星遥感图像的分辨率和几何校正的限制，精确测量地形地貌有一定的限制。

总之，地形地貌的测量是测绘技术中的重要组成部分，全站仪测量法、地面激光扫描测量法和卫星遥感测量法是常用的测量方法。各种测量方法各有优劣，在实际应用中需要根据具体情况选择合适的方法。随着测绘技术的不断发展，地形地貌测量的精度和效率也将不断提高，为人类认识和利用地球提供更多的支持。

测绘技术的分类及特点

一、引言

测绘技术是指利用各类测量手段和仪器设备，获得地表、地下及其它天然与人工对象在空间位置、形状、大小、相互关系和属性等方面的数据，并以此为基础进行绘图和制作地理信息系统等产品的一系列技术方法。测绘技术在各个领域都有广泛的应用，例如地图制作、城市规划、土地管理、环境保护等。本文将对测绘技术进行分类，并探讨不同分类的特点。

二、分类

根据测绘对象的不同，测绘技术可以分为地形测绘、物探测绘和大地测量三个主要分类。

1. 地形测绘

地形测绘是对地表地貌特征进行测量和记录的过程。主要手段包括全站仪、电子经纬仪、激光雷达等。地形测绘广泛用于地理学、地质学、农业、林业等领域。通过地形测绘，可以获取地形水平和垂直分布的详细信息，有助于地质灾害预测、土地规划及资源开发等工作。

2. 物探测绘

物探测绘是通过测量地下物质的性质和相互关系，推断地下结构和地质特征的过程。常用的物探手段包括重力测量、电磁法、地震勘探等。物探测绘广泛应用于矿产勘查、地质灾害预测、环境地质等领域。例如，在矿产勘查中，物探测绘可以帮助确定矿产资源的类型、储量及分布，为采选方案提供依据。

3. 大地测量 大地测量是研究地球形状和大小、地球表面上点的三维坐标和高程等要素的测量方法和理论体系。主要手段包括全球定位系统（GPS）、卫星测高和重力测量等。大地测量广泛应用于地图制作、测绘工程控制、地球物理勘探等领域。例如，在地图制作中，通过大地测量可以获得高精度的地球表面点的坐标，保证地图的准确性与可靠性。

三、特点

不同类型的测绘技术具有各自的特点和优势，下面将分别进行探讨。

1. 地形测绘的特点

地形测绘主要侧重于地表地貌的测量和绘制。这种测绘技术能够提供详尽的地理和环境信息，为资源管理、城市规划和灾害预测提供基础数据。地形测绘的特点在于其高精度和高分辨率，可以捕捉到地貌的微小变化，并绘制出精确的地形图。

2. 物探测绘的特点

测绘技术地形测量方法

地形测量一直是测绘技术中的重要组成部分。在工程建设、城市规划、资源开发等领域中，了解地形信息是非常重要的。为了获取精确、可靠的地形数据，测绘技术的地形测量方法在不断发展与创新。

1. 高程测量技术

高程是指某一点相对于给定参考面的垂直距离或高度。高程测量是地形测量中最基本的任务之一。传统的高程测量方法包括水准测量和三角测量。

水准测量利用重力的作用原理，通过测量水平方向上的高度差来确定地点的高程。这种方法的精度较高，但工作量较大。

三角测量使用三角函数的原理，通过测量三角形的边长和角度来计算高程。这种方法适用于相对平坦的地形，且对观测点之间的相互可见性要求较高。

随着测绘技术的发展，新的高程测量技术也相继出现。例如全球卫星定位系统（GNSS）利用卫星的信号来测量地面点的三维坐标，从而得到地点的高程。这种方法具有高精度、高效率的特点。

2. 影像测量技术

影像测量技术是利用航空或卫星平台获取的影像数据进行地形测量的方法。通过对影像进行解译和分析，可以获取地物的高程和位置信息。影像测量技术主要包括立体像对法和数字正射影像法。

立体像对法利用一对相对摄影机拍摄的立体影像进行测量。通过空间几何关系，可以计算地物的高程和位置。这种方法适用于大面积地形测量，具有较高的精度。 数字正射影像法通过将摄影机拍摄的影像投影到地面上，消除了地物形变和地形变形引起的扭曲。然后通过对影像进行处理，根据像素间的位置关系来计算地物的高程和位置。这种方法适用于小面积地形测量，具有较高的精度。

3. 激光测量技术

激光测量技术是近年来地形测量领域的重要发展方向。激光测量技术利用激光器发射的脉冲激光束对地面进行扫描，并通过接收器接收反射回来的激光信号，从而获得地点的高程和位置信息。

激光测量技术主要包括激光测距仪和激光雷达两种方法。激光测距仪利用激光束的往返时间来测量地点与测距仪之间的距离，通过多次测量可以得到地点的高程和位置信息。激光雷达则通过扫描激光束在地面上的反射或散射情况，获取地点的三维空间坐标。
