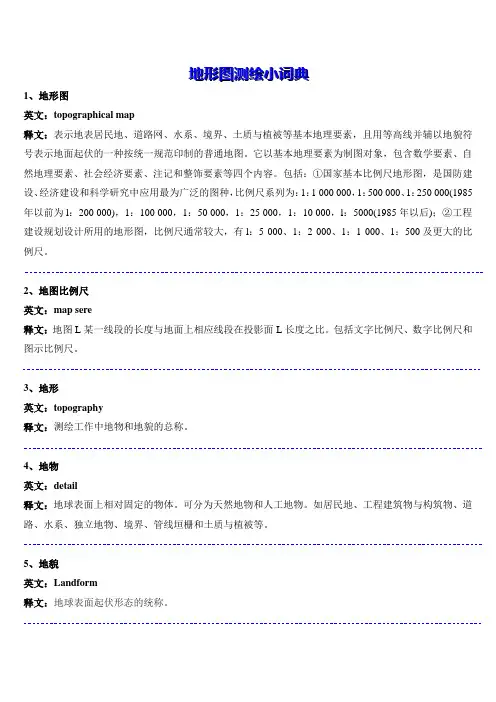

1、地形图

英文：topographical map

释文：表示地表居民地、道路网、水系、境界、土质与植被等基本地理要素，且用等高线并辅以地貌符号表示地面起伏的一种按统一规范印制的普通地图。它以基本地理要素为制图对象，包含数学要素、自然地理要素、社会经济要素、注记和整饰要素等四个内容。包括：①国家基本比例尺地形图，是国防建设、经济建设和科学研究中应用最为广泛的图种，比例尺系列为：1：1 000 000，1：500 000、1：250 000(1985年以前为l：200 000)，1：100 000，1：50 000，1：25 000，1：10 000，l：5000(1985年以后)；②工程建设规划设计所用的地形图，比例尺通常较大，有l：5 000、1：2 000、1：1 000、1：500及更大的比例尺。

2、地图比例尺

英文：map sere

释文：地图L某一线段的长度与地面上相应线段在投影面L长度之比。包括文字比例尺、数字比例尺和图示比例尺。

3、地形

英文：topography

释文：测绘工作中地物和地貌的总称。

4、地物

英文：detail

释文：地球表面上相对固定的物体。可分为天然地物和人工地物。如居民地、工程建筑物与构筑物、道路、水系、独立地物、境界、管线垣栅和土质与植被等。

5、地貌

英文：Landform

释文：地球表面起伏形态的统称。 6、地形测量

英文：topographic survey

释文：采用摄影测量、平板仪测量或数字测量等技术，对地貌、地物及其他地理要素和社会经济要素进行测最，并记录在某种载体上的工作。

7、地图

英文：map

释文：按一定的数学法则，使用符号系统、文字注记，以图解的、数字的或触觉的形式表示自然地理、人文地理各种要索的载体。按其内容分为普通地图和专题地图；按比例尺分为大比例尺地图、中比例尺地图和小比例尺地图(制图部门习惯将l：10 000及更大的划归为大比例尺、l：25 000～1：500 000划归为中比例尺、l：1 000 000及更小的划归为小比例尺,而工程勘察部门习惯将1：5 000及更大的划归为大比例尺、l：10 000～1：50 000的划为中比例尺、l：50 000及更小的划为小比例尺)；按包含的自然区域分为全球性自然区域地图(如全球地图、半球地图、大洋地图、大洲地图等)、地区性自然区域地图(如东南亚地区图、中东地区图等)和国家级自然区域地图(如长江流域地图、青藏高原地图、松辽平原地图等)；按行政区划分为世界地图、全国地图、省(直辖市、自治区)地图、地区(自治州、盟、省辖市)地图、县(自治县、旗、县级市)地图等；按用途可分为通用地图和专用地图。还可按其他标志分类。

教 师 授 课 教 案

课程名称： 地形测量 2005年至2006年第一学期 第 44 次课

班 级：05级工程测量技术1、2班 编制日期：20 06 年 月 日

教学单元（章节）： 第十章 地形图的应用

§10-1地形图应用的基本内容 §10-2地形图在工程建设中的应用

目的要求：

1．掌握在地形图上确定点的坐标和高程、直线的距离的方法；

2．会利用地形图绘制断面图

知识要点：

1．在地形图上确定点的坐标和高程、直线的距离及方向；

2．绘制横断面图。

技能要点：

1．能在工程建设中应用地形图；

2．利用地形图解决实际问题。

教学步骤：

讲授——图片展示——提问式讨论——讲授——作业布置

教具及教学手段：

课件、图片、讲授

作业布置情况：

1．地形图应用的基本内容有哪些？

2．工程建设中地形图常有哪些应用？

3．补充作业：根据地形图绘制绘制断面图

教 学 内 容 板书或旁注

第十章 地形图的应用

§10-1 地形图应用的基本内容

一、确定地面点的平面坐标

通过A点作坐标网的平行线mn、op，再用测图比例尺量取mA和oA的长度，则A点的坐标为：

oAyymAxxAA00

为了提高精度，量取mn和op的长度。对纸张伸缩变形的影响加以改正。若坐标格网的理论长度为l，则A点的坐标应按下式计算。

loPoAyylmnmAxxAA00

二、确定地面点的高程

地形图上任一点的地面高程，可根据邻近的等高线及高程注记确定。如图A点位于高程为84m等高线上，故A点高程为84m。若所求点不在等高线上，如图中B点，可过B点作一条大致垂直并相交于相邻等高线的线段mn。分别量出mn的长度d和mB的长度d1，则B点的高程可按比例内插求得：

hddHhHHmmBmB1

地形图的测绘方法

地形图的测绘方法主要包括以下几步：

1. 建立测量控制网：首先需要选择适当的控制点布设位置，通常使用全站仪或GPS等测量仪器测量控制点的精确坐标，并通过观测数据进行精确计算和处理，建立测量控制网。

2. 测量地形点：利用全站仪或GPS等测量仪器，在测量控制网的基础上，对地形点进行测量，包括山峰、河流、湖泊、道路等地形特征。

3. 建立地形数据模型：通过对测量得到的地形点进行处理和拟合，建立地形数据模型，使得地形图能够真实地反映地面的特征。

4. 生成地形图：利用地理信息系统（GIS）等软件，将建立的地形数据模型转化为地形图。地形图中包括等高线、地形图标注、地域分区等信息，以直观、引人注目的方式展现地面的特征。

5. 审核和修订地形图：地形图生成后，需要进行审核和修订，确保地形图的准确性和完整性。同时，根据需要对地形图进行修改和更新，以反映最新的地形变化。

需要注意的是，地形图的测绘方法可能会因具体的地理环境、精度要求和测量设备的不同而有所差异。在实际操作中，需要结合实际情况灵活运用各种测量技术和工具。

. . . . .

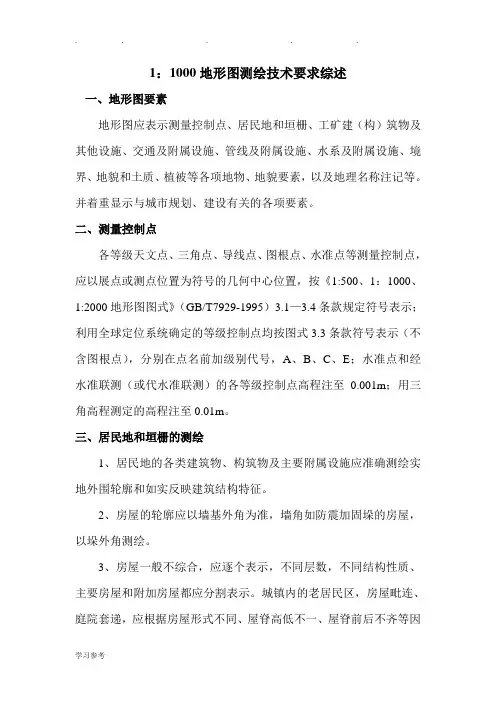

学习参考 1：1000地形图测绘技术要求综述

一、地形图要素

地形图应表示测量控制点、居民地和垣栅、工矿建（构）筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。并着重显示与城市规划、建设有关的各项要素。

二、测量控制点

各等级天文点、三角点、导线点、图根点、水准点等测量控制点，应以展点或测点位置为符号的几何中心位置，按《1:500、1：1000、1:2000地形图图式》（GB/T7929-1995）3.1—3.4条款规定符号表示；利用全球定位系统确定的等级控制点均按图式3.3条款符号表示（不含图根点），分别在点名前加级别代号，A、B、C、E；水准点和经水准联测（或代水准联测）的各等级控制点高程注至0.001m；用三角高程测定的高程注至0.01m。

三、居民地和垣栅的测绘

1、居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。

2、房屋的轮廓应以墙基外角为准，墙角如防震加固垛的房屋，以垛外角测绘。

3、房屋一般不综合，应逐个表示，不同层数，不同结构性质、主要房屋和附加房屋都应分割表示。城镇内的老居民区，房屋毗连、庭院套递，应根据房屋形式不同、屋脊高低不一、屋脊前后不齐等因. . . . .

学习参考 素进行分割表示，所有分割线均用实线绘制。A、房屋性质注记一般1—2层注“砖”、3—7层注“混”、8层以上注“砼”。 B、房屋层次注记凡楼顶搭建的临时性房屋不记层数；楼顶层阁楼、小型楼梯间低于2.2米的不记层数；房屋地下室不算层数，在房屋性质后加注“D”字。C、建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm时，可用直线连接。D、1：1000比例尺测图，图上6mm²以下的天井可不表示。E、走廊、悬空走廊及挑楼（多层房屋、上部是楼房、 下面是走廊）。均依《图式》4.3.1.3表示。F、阳台落地的按房屋测绘，不落地的一般阳台宽度在图上大于1.5mm的依《图式》4.3.1.3表示。不落地阳台距地面高度不足1米的按落地处理。G、栅房只表示固定的，临时性的不表示。 H、房屋、河岸边、码头及大型桥梁等地的台阶用图式4.3.3条款表示。图上不足绘三级符号的一般不表示。I、室外楼梯宽度在图上小于1mm的不表示。螺旋式楼梯根据投影图形描绘。支柱不表示。旁边加注“梯”字。
