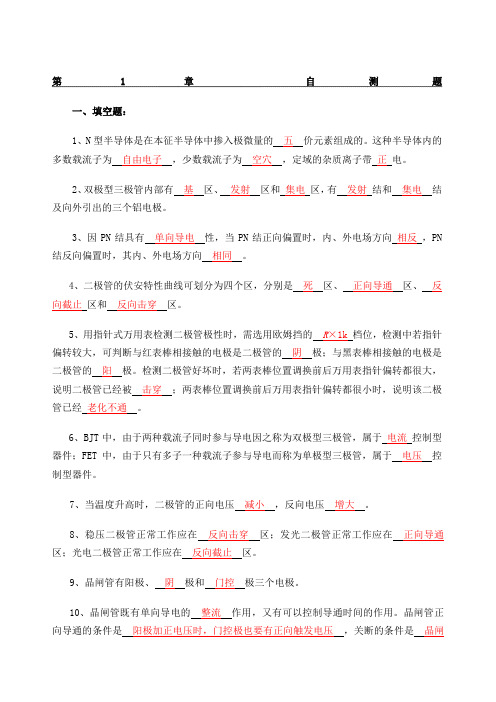

第1章自测题一、填空题：1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，定域的杂质离子带正电。

2、双极型三极管内部有基区、发射区和集电区，有发射结和集电结及向外引出的三个铝电极。

3、因PN结具有单向导电性，当PN结正向偏置时，内、外电场方向相反，PN 结反向偏置时，其内、外电场方向相同。

4、二极管的伏安特性曲线可划分为四个区，分别是死区、正向导通区、反向截止区和反向击穿区。

5、用指针式万用表检测二极管极性时，需选用欧姆挡的R×1k档位，检测中若指针偏转较大，可判断与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，若两表棒位置调换前后万用表指针偏转都很大，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经老化不通。

6、BJT中，由于两种载流子同时参与导电因之称为双极型三极管，属于电流控制型器件；FET中，由于只有多子一种载流子参与导电而称为单极型三极管，属于电压控制型器件。

7、当温度升高时，二极管的正向电压减小，反向电压增大。

8、稳压二极管正常工作应在反向击穿区；发光二极管正常工作应在正向导通区；光电二极管正常工作应在反向截止区。

9、晶闸管有阳极、阴极和门控极三个电极。

10、晶闸管既有单向导电的整流作用，又有可以控制导通时间的作用。

晶闸管正向导通的条件是阳极加正电压时，门控极也要有正向触发电压，关断的条件是晶闸管反偏或电流小于维持电流。

二、判断下列说法的正确与错误：1、P型半导体中定域的杂质离子呈负电，说明P型半导体带负电.。

（错）2、双极型三极管和场效应管一样，都是两种载流子同时参与导电。

（错）3、用万用表测试晶体管好坏和极性时，应选择欧姆档R×10k档位。

（错）4、温度升高时，本征半导体内自由电子和空穴数目都增多，且增量相等。

（对）5、无论任何情况下，三极管都具有电流放大能力。

《电工与电子技术》试题（A）一、填空题（每空1分，共15分）1、电流源I S=5A，R0=2Ω，若变换成等效电压源，则U S= ，R0= .2、如图1所示电路，当R L= 时，负载获得的功率最大，其功率为 W。

3、图2中，AB端的等效电阻R AB= 。

4、有一单相变压器，其原边电压U1=3000V,变比K=15,其副边电压为 ;若其副边电流I2=60A,其原边电流为5、P型半导体中的多数载流子是。

6、半导体具有光敏性、和。

7、变压器和电动机的铁心通常用（软磁、硬磁、矩磁）材料做成。

8、工频交流电的频率f= Hz。

9、稳压二极管工作在PN结的工作状态。

10、如果放大电路的静态工作点设置不当，输出信号可能出现失真或失真。

二、单项选择题。

（每小题2分，共20分）1、关于三相对称电路，下列说法错误的是( )A.在星型连接下，线电流等于相电流B.在△型连接下，线电压等于相电压C.在星型连接下，线电压等于相电压的3倍D.在△型连接下，线电压等于相电压的3倍2、稳压二极管构成的稳压电路，其接法是（）A、稳压管与负载电阻串联B、稳压管与负载电阻并联C、限流电阻与稳压管串联后，负载电阻再与稳压管串联D、限流电阻与稳压管串联后，负载电阻再与稳压管并联3、在R、L、C串联电路中，当总电流与总电压同相时，下列关系式正确的是（）A. ωL2c=1B.ωLC=1C. ω2LC=1D. ωLc2=14、在R-L串联电路中，电感两端电压超前电流( )相位角。

A. 0º；B. 45º；C. 90 º；D. 180º；5、如图3，若U=10V，I=2A，则元件是 ( )（吸收、输出）功率( )W。

（）A.吸收 20B.放出 20C.吸收 -20D.放出 -106、若三相四线制电源的相线（火线）之间的电压均为380VA. 220VB. ⨯2220VC. 380VD. ⨯2380V7、在电路中，电容元件的电流与其两端电压的关系是( ) 。

分析稳压二极管的工作原理及其限流电阻的公式推导一、二极管主要参数在实际应用中选择适当的二极管对电路的设计很重要，不同用途的二极管有不同的结构，有不同的参数要求：不同用途的二极管对二极管参数的要求也不同。

二极管的主要参数如下：1、最大整流电流；二极管的最大整流电流是指在规定测试温度下，二极管允许通过的最大平均大流。

二极管在正常工作时，平均工作电流不应超过此值，二则会损坏二极管。

2、最大反向峰值电压：最大反向峰值电压是指在二极管工作时允许承受的最大反向电压3、最大正向浪涌电流：最大正想浪涌电流时二极管允许流过的过量的正向电流，表示二极管承受非正常工作电流（浪涌电流不是经常出现，只是偶然出现）的能力。

一般测试时，规定一个50Hz的浪涌电流。

4、反向电流：指二极管在未击穿是的反向电流（后续会介绍），一般规定在是温度25°C时进行测试。

5、反向恢复时间：当二极管两端电压从正向电压变为反向电压时，理想情况是电流能瞬时截止，但是实际要延迟一段时间，这段时间久成为反向恢复时间。

不同用途的二极管对各种参数的要求不同，表（1-1）和表（1-2）列出了二极管的参数，以供参考二、极管的种类二极管的种类有很多，出了普通的二极管和整流二极管外，还有利用特殊工艺制造的具有各种不同用途的二级管，如稳压管（齐纳二极管）、光敏二极管，发光二极管等。

下面，主要介绍的是在电路中最常见的二极管的一种——稳压二极管三、稳压二极管及其工作原理我们都知道，二极管加反响偏置电压时，如果反向电压达到UBR,则二极管会产生击穿。

击穿时反向电流迅速增加，但是此时二极管两端的电压变化很小。

稳压就是根据PN结的这一特性，经特殊工艺制造的。

稳压管又称齐纳二极管。

使用稳压管可以提供一个较为固定的稳定电压。

稳压管的图形符号和伏安特性曲线如图1所示由图1可知，稳压管在伏安特性的击穿区间电流变化很大，而稳压管上的电压变化很小。

稳压管工作时，应加上反向击穿电压，流过稳压管的电流时反向电流，在击穿区域的反向电流较大，因此稳压管在击穿区的交流电阻很小，大约为几欧到几十欧，有时可近似为零。

串联稳压电路原理简单介绍直流稳压电源是一种当电网电压或负载发生变化时，输出电压能基本保持不变的直流电源。

稳压电源中的稳压电路按电压调整元件与负载连接方式不同以分为两种稳压类型：串联型稳压电路和并联型稳压电路。

由于串联型稳压电路在实际应用电路中非常广泛，所以这里我们主要介绍串联型稳压电路。

生活中常用的电子产品中，经常见到的三端稳压器7805，其内部就属于串联型的。

下面我们介绍一种带反馈的串联型稳压电路。

上图所示是一种带有放大环节的串联型稳压电路。

其中T1是调整管，T2是比较放大管，电阻R3为T2的集电极电阻，稳压管UZ和限流电阻R组成供给T2的发射极基准电压，R1和R2和RW组成采样电路，实际就是一个分压器。

RL 为负载电阻。

其框图如下。

具体稳压过程如下：当输出电压下降，由电阻构成的采样电路取输出电压的变化量加到T2管的基极，与T2发射极的基准电压比较，电压差引起T2管发射极电流减小，T2管CE间的电压增大，T2集电极电压减小，送到调整管T1的基极，使T1管管压降减小，让输入电压更多的加到负载上，导致输出电压上升。

当输入电压升高，造成输出电压升高，由采样电路取样送到T2管的基极，与基准电压比较，电压差引起T2管射极电流增大，T2管CE间的电压减小，加在调整管T1的基极，使T1的管压降增大，减小输入电压的通过，最后导致输出电压下降。

综上所述，带有放大环节的串联型稳压电路一般由四个部分组成，即采样电路、基准电压、比较放大电路和调整元件，通过调整RW的阻值大小，可对输出电压的大小进行调整，所以这也是一种输出电压可调的稳压电源。

对于我们经常碰到的7805，其内部结构比这要复杂些，除了上面讲述的四个部分外，还设置了保护电路，但总的来说，是由这四个基本部分来组成。

电工与电子技术知识试题库(答卷)中专《电工电子》课程试题库建设负责人：李和清适用专业及层次：焊接（中专）第五章电动机一.填空题[5 1]1.电机是用来实现电能能与机械能能之间相互转换的设备。

从产生和消耗电能的角度出发，电机主要可分为发电机与电动机两大类。

[5 1]2.旋转磁场的转向由通入三相交流电源的相序决定的。

[5 1]3.三相异步电动机中旋转的部分称为称转子，它主要由转子铁心、转子绕组和转轴等组成。

[5 1]4.异步电动机旋转磁场的转速是由频率和磁极对数决定的。

[5 1]5.要使异步电动机反转，主要将接三相电源的三根相线中的任意两根，即可实现反转。

[5 1]6.当异步电动机每相绕组的额定电压等于电源的相电压时，绕组应作三角形联结。

[5 1]7.异步电动机轴上产生的转矩与外加电压的平方成正比。

[5 1]8.异步电动机的机械特性曲线是描述电磁转矩与转速之间的关系。

[5 1]9.单相交流定子绕组中通入单相交流电所产生的磁场是脉动磁场。

[5 1]10.单相罩极电动机磁极铁心加装短路铜环，起作用是产生旋转磁场。

二.选择题[5 1]1.三相交流笼型异步电动机旋转磁场的转向决定于三相交流电源的（ B ）A. 频率B. 相序C. 相位D. 幅值[5 1]2.三相异步电动机定子空间磁场的旋转方向是由三相电源的（ B ）决定的。

A. 电压值B. 相序C. 频率D. 相位[5 1]3.常用的三相异步电动机在额定工作状态下的转差率s约为（ B ）A. 0.2～0.6B. 0.02～0.06C. 1～1.5D. 0.5～1[5 1]4.三相异步电动机定子铁心采用的材料应为（ A ）A. 硅钢片B. 钢板或铁板C. 剩磁大的磁性材料 D. 铅或铝等导电材料[5 1]5.三相异步电动机机座的作用是（ C ）A. 作为电机磁路的一部分B. 起美观装饰作用 C. 固定定子铁心及定子绕组[5 1]6.对于旋转磁场的同步转速，下列说法正确的是（ D ）A. 与转差率相同B. 与转子电流频率相同C. 与转子速度相同D. 与电网电压频率成正比[5 1]7.三相异步电动机正常运行是，转子速度总是（ B ），A. 大于同步转速B. 小于同步转速C. 等于同步转速D. 与同步转速无关[5 1]8.转差率s是反映异步电动机“异步”程度的参数，当某台电机在电动机状态下工作时（ C ）。

《 模 拟 电 子 技 术 》 练 习填 空1.半导体是一种导电能力介于 ________与 ________ 之间的物质 。

2.当外界温度、光照等发生变化时，半导体的______能力会发生很大变化。

3.在半导体中，参与导电的不仅有_________，而且还有_______，这是半导体区别导体导电的重要特征 。

4.N 型半导体主要靠_______导电，P 型半导体主要靠______导电 。

5.PN 结正向偏置是将P 区接电源的______极，N 区接电源的_____极 。

6.PN 结加正向电压时______，加反向电压时________，这种特性称为PN 结的______________________________。

7.整流二极管的最主要特性是__________，使用时应考虑的两个主要参数是__________和______________。

8.在常温下，硅二极管的死区电压约为______V ，导通后在较大电流下的正向压降约为________V ，锗二极管的死区电压约为_______V ，导通后在较大电流下的正向压降约为_______ V 。

9.当加在二极管两端的反向电压过高时，二极管会被 ________ 。

10.用指针式万用表的两表棒分别接触一个二极管的两端，当测得的电阻值较小时，黑表笔所接触的一端是二极管的________极 。

11.电路如图所示，试确定二极管是正偏还是反偏。

设二极管正偏时的正向压降为0.7V ，估 算 U A ~ U D 值 。

图 a ：VD 1_______ 偏置 ， U A =_____，U B =_______；图 b ：VD 2________ 置 ， U C =_____，U D =_______。

12.判断下图所示各电路中二极管是导通还是截止，并求出AB 两端电压U AB （设二极管均为理想二极管）图a ：VD_______，U AB _______。

图b ：VD_______，U AB _______。

A 一、单项选择题。

（共5小题，每小题2分，共10分。

）1．要形成N 型半导体，可以在本征半导体中加入（ D ）。

（A ）电子 （B ）空穴 （C ）三价硼元素 （D ）五价磷元素2．为了克服零点漂移，通用型运放的输入级大多采用（ C ）。

（A ）共射电路 （B ）共集电路 （C ）差动放大电路 （D ）OCL 互补对称功放电路3．交流负反馈是指（ A ）。

（A ）交流通路中的负反馈 （B ）变压器耦合电路中的负反馈（C ）只存在于阻容耦合电路中的负反馈 （D ）放大正弦信号时才有的负反馈4．决定正弦波振荡器振荡频率的是（ B ）。

（A ）基本放大器 （B ）选频网络 （C ）反馈网络 （D ）稳幅环节5．若要求输出电压V U o 9 ，则应选用的三端稳压器为（ A ）。

（A ）W7809 （B ）W7909 （C ）W7912 （D ）W7812B 一、单项选择题。

（共5小题，每小题2分，共10分。

）1．场效应管是（ B ）控制器件。

（A ）电流 （B ）电压 （C ）电磁 （D ）电场2．为了减小输出电阻并提高效率，通用型运放的输出级大多采用（ D ）。

（A）共射电路（B）共集电路（C）差动放大电路（D）OCL 互补对称功放电路3．电路引入交流负反馈的目的是（B ）。

（A）稳定交流信号，也稳定直流偏置（B）稳定交流信号，改善电路性能（C）稳定交流信号，但不能改善电路性能（D）不能稳定交流信号，但能改善电路性能4．工作在非线性状态的运放，当同相端电压大于反相端电压时，输出端电压为（ C ）。

（A）0（B）-U om （C）+U om（D）无法确定5．为了避免50Hz电网电压的干扰进入放大器，应选用的滤波器类型是（ D ）（A）低通（B）高通（C）带通（D）带阻C一、单项选择题。

（共5小题，每小题2分，共10分。

）1．要形成P型半导体，可以在本征半导体中加入（D ）。

（A）电子（B）空穴（C）五价磷元素（D）三价硼元素2．某三极管的IE=1mA，IB=20 A，则IC=（A ）。

电子技术及技能训练习题（1—11章）习题1单项选择题（1）二极管加正向电压时，其正向是由（）。

A 多数载流子扩散形成B 多数载流子漂移形成C 少数载流子漂移形成（2） PN结反向击穿电压的数值增大，（）。

A 其反向电流增大B 其反向电流减小C ：其反向电流基本不变（3）稳压二极管是利用PN结的（）。

A 单向导电性B 反向击穿性C 电容特性（4）变容二极管在电路中使用时，其PN结是（）。

A 正向运用B 反向运用（5）当晶体管工作在放大区时，（）。

A 发射结和集电结均反偏； B发射结正偏，集电结反偏； C发射结和集电结均正偏；简答题（1）什么是PN结？PN结有什么特性？（2）为什么二极管可以当做一个开关来使用？（3）三极管有哪3种工作状态？各有什么特点？（4）三极管的电流分配关系是怎样的？你如何理解三极管的电流放大作用？（5）三极管共射放大电路中直流β和交流β的含义是什么？它们之间有何关系？（6）场效应管和三极管在性能上有哪些区别？在使用场效应管时，应注意哪些问题？分析题（1）二极管电路如图所示，试判断图中的二极管VD1～VD6是导通还是截止，并求出AO 两端的电压U AO值（设二极管是理想状态。

）。

图题（6）中的图（2）测得放大电路中三极管中的各极电位分别为U1＝－9V，U2＝－6V，U3＝－，试识别管脚，标上e，b，c，并判断三极管是NPN型还是PNP型？是硅管还是锗管？（3）现有3只三极管：甲管＝240，I CEO＝400；乙管＝8，I CEO＝2；丙管＝60，I CEO＝5，其他参数大致相同，分析哪个三极管放大用效果比较好。

习题2选择判断题(1) 在基本放大电路中，基极偏置电阻R b的作用是( )A.放大电流B.调节偏流I BC.防止输入信号交流短路D.把放大了的电流转换成电压（2）对于基本共射放大电路的特点，其错误的结论是（）A．输出电压与输入电压相位相同B．输入电阻，输出电阻适中C．电压放大倍数大于1 D．电流放大倍数大于1（3）.由NPN型晶体管组成的共射基本放大电路中，若静态工作点I CQ选择过高，容易使电路输出信号产生（）失真。
