红外对射报警器工作原理
红外对射报警器是一种常用的安防设备，它通过红外对射原理来检测目标物体是否被阻挡。
其工作原理如下：
1. 红外发射器和红外接收器：红外对射报警器由红外发射器和红外接收器两部分组成。
红外发射器发出一束红外光束，而红外接收器用于接收这束光。
2. 发射与接收的对射：红外发射器和红外接收器被放置在报警器的两侧，彼此之间呈对射状。
红外光束从发射器发出后，会直线传输到接收器。
3. 目标物体的干扰检测：当目标物体经过红外对射的路径时，目标物体会阻挡光束的传输，使得接收器接收到的光线强度下降。
4. 报警触发：红外接收器接收到光线强度下降后，会向报警器的控制系统发送信号，触发报警器的报警功能。
5. 报警信号处理：报警器的控制系统会对收到的报警信号进行处理，例如发出警报声音、闪烁警示灯等，同时也会发送报警信号给监控中心或拥有者的手机等设备。
红外对射报警器的工作原理就是基于红外光束的传输特性以及目标物体对光束的阻挡作用。
通过检测光线强度的变化，它能够准确地感知到目标物体的存在与否，从而实现报警功能，提高安全防护水平。
毕 业 设 计（论文）《对射型红外感应模块》——对射型红外报警器专业（系） 电 气 工 程 系 班 级 智 能 电 网 102 学生姓名 张 钰 杰 学 号 201001380218 指导老师 刘 郁 文 完成日期 2012年12月2013届毕业设计任务书一、项目名称：红外线模块及应用二、指导老师：刘郁文三、设计内容与要求1.课题概述红外线模块主要包括反射型感应模块、对射型感应模块和热释电红外探测模块等。
反射型感应模块是一种集红外线发射，接收功能与一体的集成组件。
内部包含了红外线发射，接收及信号放大与处理，能够以非接触方式探测前方一定范围内的阻挡物，并转换成控制信号输出。
对射型感应模块分为独立的发射模块与接收模块。
发射模块向外发射经密码调制的红外线，接收模块接收到有效信号时输出控制信号。
而热释电红外探测模块则不需要配置红外线发射源，能直接接收人体或动物等物体辐射的微量红外光线，将其转变为相应的控制信号输出。
2．设计内容与要求（1）确定整体设计方案；（2）软件、硬件具体设计；（3）试制本机（含外观设计）或搭建测试平台；（4）确定测试方案；（5）现场测试、写出测试报告；（6）撰写毕业设计论文（项目产品报告）。
3. 技术指标（1）工作电压：5-15V（2）工作电流：＜30mA（3）探测距离：0.3-1m四、设计参考书《传感器与检测技术》，《电子实用手册》，《数字电子技术基础》，《模拟电子技术基础》，五、设计说明书要求1.封面要求：包括设计题目，系别，班级，学号，姓名，指导老师，完成日期；2.目录要求：根据说明书的内容决定，一般采用2-3级；3.内容摘要要求：中文摘要以300-400字为宜，配以相应的外文摘要。
4.正文要求：试验方案设计的可行性、有效性以及试验数据的处理及分析，对本研究内容及成果进行较全面、客观的理论阐述。
这是说明书的主要部分。
5.结束语要求：包括对本设计的客观评价、设计特点、存在的问题以及改进意见等。
一、红外线对射报警器红外对射全名叫“光束遮断式感应器”，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
1、概述其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
由此这些对射无法传输很远距离（600米内）。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米，则最短遮断时间为20毫秒。
大于20毫秒报警，小于20毫秒不报警。
红外对射探测器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
2、功能特点▼ 有线，总线兼容，现场全息实时报告▼ 专用DSP芯片，专利多维容错，真检测报警技术▼ 使用偏蚀式球面高精度光学聚焦镜▼ 智能功率发射，自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能▼ 数字模糊人工智能识别，采用人工智能模糊判断，误报率降至最低▼ 上下光学镜片同时调整结构，使调整更快，更准确▼ 全功能诊断，环境自适应3、技术参数▼ 型号：AX-80▼ 警戒距离：室外80米▼ 光束数：2束▼ 探测方式：红外线脉冲可调式，2光束同时遮断检知式▼ 消耗电流：40mA/max▼ 电源电压：DC13.8～24V AC11V～18V▼ 环境温度：-25℃～+55℃▼ 光源：长波段双光束红外LED▼ 报警输出：IC继电器接点输出，接点容量DC30V/0.5A MAX▼ 感应速度：50～700毫秒可二、脉冲电子围栏（一）电子围栏：1简介电子围栏是目前最先进的周界防盗报警系统，它由电子围栏主机和前端探测围栏组成。
第一章绪论在一些电影、电视剧中我们常可以看到，有些博物馆等安全性要求比较高的场所，在安防电脑系统的屏幕上面，显示着一根根红线，如果有人进入不小心“触”到了这根红线，那么报警器就会发响。
这就是红外线报警器。
1.1 课题研究的意义红外线报警器分主动式和被动式两种[1]。
主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。
如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。
当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。
被动式报警器少了一项功能，就是发射红外线。
物理学上告诉我们，当物体的温度高于0K的时候，就会发出红外线，换句话说任何物体都能发出红外线[2]。
而其后的原理，被动式报警器和主动式是一样的。
红外线报警器对温度敏感，温度越高的物体辐射出的红外线越强，当感应到环境中存在高出背景强度的辐射时,就触发报警。
主动式红外探测器是由收、发装置两部分组成[3]。
发射装置向装在几米甚至于几百米远的接收装置辐射一束红外线，当被遮断时，接收装置即发出报警信号，因此，它也是阻挡式报警器，或称对射式探测器。
通常，发射装置由多谐振荡器、波形变换电路、红外发光管及光学透镜等组成。
振荡器产生脉冲信号，经波形变换及放大后控制红外发光管产生红外脉冲光线，通过聚焦透镜将红外光变为较细的红外光束，射向接收端。
接收装置由光学透镜、红外光电管、放大整形电路、功率驱动器及执行机构等组成[4]。
光电管将接收到的红外光信号转变为电信号，经整形放大后推动执行机构启动报警设备。
主动式红外报警器有较远的传输距离，因红外线属于非可见光源，入侵者难以发觉与躲避，防御界线非常明确。
主动式红外报警器是点型、线型探测装置，除了用作单机的点警戒和线警戒外，为了在更大范围有效地防范，也可以利用多机采取光墙或光网安装方式组成警戒封锁区或警戒封锁网，乃至组成立体警戒区。
红外对射报警器原理
红外对射报警器是一种常用于安防系统中的装置，它基于红外射线的原理来实现远程监测和报警功能。
其主要构成部分包括发送器和接收器两部分。
发送器通过红外光源发射一束红外射线，而接收器则装有红外光敏元件，用于接收来自发送器的红外射线。
当发送器和接收器之间的红外射线受到遮挡时，接收器会检测不到红外光信号，从而触发报警系统。
红外对射报警器的工作原理是基于遮挡检测。
当没有人或物体遮挡红外射线时，发送器发出的红外射线会直接照射到接收器上，接收器会将此作为正常状态。
而当有人或物体进入红外射线之间时，红外射线会被遮挡，接收器检测不到红外光信号，将判定为异常状态并触发报警系统。
红外对射报警器具有高灵敏度和可靠性的特点。
它可以通过调节发送器和接收器之间的距离来适应不同的安装环境。
通常情况下，发送器和接收器被分别安装在需要保护的区域的两侧，如门、窗户或走廊等位置。
除了用于室内安防系统外，红外对射报警器还广泛应用于室外环境中，如墙壁、围墙等。
在这些情况下，红外对射报警器可以提供有效的安全防护，及时发现入侵者并触发报警，起到保护人员和财产的作用。
总的来说，红外对射报警器通过红外射线的遮挡检测来实现对
入侵行为的感知和报警。
它是一种简单、可靠的安防设备，在提供有效保护的同时也易于安装和操作。
第一章绪论在一些电影、电视剧中我们常可以看到，有些博物馆等安全性要求比较高的场所，在安防电脑系统的屏幕上面，显示着一根根红线，如果有人进入不小心“触”到了这根红线，那么报警器就会发响。
这就是红外线报警器。
1.1 课题研究的意义红外线报警器分主动式和被动式两种[1]。
主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。
如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。
当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。
被动式报警器少了一项功能，就是发射红外线。
物理学上告诉我们，当物体的温度高于0K的时候，就会发出红外线，换句话说任何物体都能发出红外线[2]。
而其后的原理，被动式报警器和主动式是一样的。
红外线报警器对温度敏感，温度越高的物体辐射出的红外线越强，当感应到环境中存在高出背景强度的辐射时,就触发报警。
主动式红外探测器是由收、发装置两部分组成[3]。
发射装置向装在几米甚至于几百米远的接收装置辐射一束红外线，当被遮断时，接收装置即发出报警信号，因此，它也是阻挡式报警器，或称对射式探测器。
通常，发射装置由多谐振荡器、波形变换电路、红外发光管及光学透镜等组成。
振荡器产生脉冲信号，经波形变换及放大后控制红外发光管产生红外脉冲光线，通过聚焦透镜将红外光变为较细的红外光束，射向接收端。
接收装置由光学透镜、红外光电管、放大整形电路、功率驱动器及执行机构等组成[4]。
光电管将接收到的红外光信号转变为电信号，经整形放大后推动执行机构启动报警设备。
主动式红外报警器有较远的传输距离，因红外线属于非可见光源，入侵者难以发觉与躲避，防御界线非常明确。
主动式红外报警器是点型、线型探测装置，除了用作单机的点警戒和线警戒外，为了在更大范围有效地防范，也可以利用多机采取光墙或光网安装方式组成警戒封锁区或警戒封锁网，乃至组成立体警戒区。

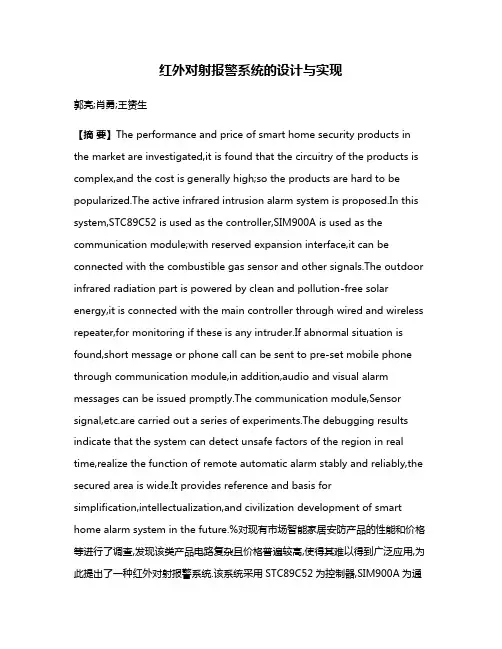

红外对射报警系统的设计与实现郭亮;肖勇;王赟生【摘要】The performance and price of smart home security products in the market are investigated,it is found that the circuitry of the products is complex,and the cost is generally high;so the products are hard to be popularized.The active infrared intrusion alarm system is proposed.In this system,STC89C52 is used as the controller,SIM900A is used as the communication module;with reserved expansion interface,it can be connected with the combustible gas sensor and other signals.The outdoor infrared radiation part is powered by clean and pollution-free solar energy,it is connected with the main controller through wired and wireless repeater,for monitoring if these is any intruder.If abnormal situation is found,short message or phone call can be sent to pre-set mobile phone through communication module,in addition,audio and visual alarm messages can be issued promptly.The communication module,Sensor signal,etc.are carried out a series of experiments.The debugging results indicate that the system can detect unsafe factors of the region in real time,realize the function of remote automatic alarm stably and reliably,the secured area is wide.It provides reference and basis for simplification,intellectualization,and civilization development of smart home alarm system in the future.%对现有市场智能家居安防产品的性能和价格等进行了调查,发现该类产品电路复杂且价格普遍较高,使得其难以得到广泛应用,为此提出了一种红外对射报警系统.该系统采用STC89C52为控制器,SIM900A为通信模块,预留扩展接口,可接入可燃气体传感器等各类信号.户外红外对射部分采用清洁无污染的太阳能供电,通过无线有线转发器与主控制器连接,用于监控防区是否有侵入者,如发现异常可通过通信模块向预设手机发送短信或拨打电话,同时发出声光报警,确保报警信息及时传送.对通信模块、传感器信号等进行系列调试.调试结果表明,该系统能够实时检测防区内不安全因素,实现远程自动报警功能,设防区域大、稳定可靠,为今后智能家居领域报警系统简单化、智能化、平民化研制提供了参考和依据.【期刊名称】《自动化仪表》【年(卷),期】2017(038)005【总页数】4页(P99-102)【关键词】智能家居;安防;报警系统;传感器;红外对射;通信;可燃气体【作者】郭亮;肖勇;王赟生【作者单位】南昌航空大学信息工程学院,江西南昌 330063;江西珉轩智能科技有限公司，江西南昌 330077;南昌航空大学信息工程学院,江西南昌 330063【正文语种】中文【中图分类】TH-39;TP277随着生活水平的不断提高，人们不断地对居住环境提出更高的要求，越来越注重家庭生活中每个成员的舒适、安全与便利，智能家居产品应运而生[1]。
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：红外对射报警系统方案# 红外对射报警系统方案## 1. 引言红外对射报警系统是一种常用的安全防护设备，广泛应用于家庭、办公室和商业场所等地方。
它通过设置红外线发射器和接收器，可以实现对特定区域的监测和报警功能。
本文将介绍一种基于红外对射原理的报警系统方案。
## 2. 系统组成红外对射报警系统主要由以下几个组件组成：- 红外线发射器：负责发射红外线信号。
- 红外线接收器：负责接收红外线信号。
- 控制器：负责对红外线信号进行处理和判断是否触发报警。
- 报警器：当系统判断有异常情况时，会触发报警器发出警报。
## 3. 工作原理### 3.1 红外对射原理红外对射原理是基于红外线发射器和接收器之间的阻断和检测。
当红外线发射器发射的红外线被遮挡时，接收器接收不到信号，通过检测信号的中断就可以判断是否有人或物体经过。
### 3.2 系统工作流程1. 系统启动时，红外线发射器开始发射红外线信号。
2. 红外线接收器接收到红外线信号，并将信号传输给控制器。
3. 控制器对接收到的信号进行处理，并判断是否触发报警条件。
4. 如果触发报警条件，控制器将触发报警器发出警报信号。
5. 控制器可以同时将报警信息通过电子邮件、短信等方式发送给用户。
## 4. 系统特点- 灵敏度高：红外线对射原理可以快速感知到遮挡和中断，具有很高的灵敏度。
- 可靠性高：系统采用了有源红外线对射原理，能够工作在复杂的环境条件下，不易受到其他光源的干扰。
- 扩展性强：系统支持多个红外线发射器和接收器之间的组合和灵活布局，可以实现对多个区域的监测。
- 报警方式多样：系统支持多种报警方式，可以通过声音、光线和电子信息发送等多种方式提供报警提示。
## 5. 应用场景红外对射报警系统广泛应用于以下场景：- 家庭安防：可以用于家庭的入侵检测和防盗报警。
- 商业场所：可以用于商店、银行、宾馆等场所的安全监控和报警。
学生实习报告一、实习的主要内容1.实习目的：1.）通过实习，进一步掌握multisim及protel软件的使用。
2.）掌握红外线对射报警器的原理及设计制作，熟悉实用电路设计的一般过程。
3.）掌握抢答器的原理及设计制作。
4.）掌握基本电子元器件的识别方法。
5.）进一步提高电子工艺焊接技能，进一步提高动手实践能力。
2. 实习器材电阻：100K（5个）、560（2个）、1.2M（3个）、200K（2个）、10K（3个）、2.2K（5个）、2M（1个）、100/1W(1个)。
电容：220uF/25V(2个)、103（4个）、10uF/16V（1个）、104（3个）、100uF/16V（1个）。
二极管：1N4148（3个）、稳压二极管（1个）、发光二极管（1个）。
三极管：9013（6个）、9012（2个）。
其它：红外对管（2个）、集成电路4011（1个）、三端稳压7805（1个）、音乐集成电路9561（1个）、轻触按键（1个）、扬声器（1个）、接线柱（4个）、导线（1个）、接收线路板（1个）、发射线路板（1个）。
3.实习时间安排：第十三周星期一：上午指导教师开课，辅导报告下午查阅资料，方案设计星期二：全天设计方案并仿真星期三：上午电路设计下午报警器焊接与制作星期四上午报警器焊接与制作下午报警器调试与测试星期五上午报警器调试与测试抢答器的仿真下午总结报告4.报警器及抢答器的原理及主要内容1.）红外线对射报警器的工作原理红外对射报警器主要由电源电路、发射电路接收电路报警电路4部分组成。
当红外线发射器，发射出红外线，如果有物体遮挡住线束的路径，那么接收器接受不到线束，然后控制器发出信号，后连接报警装置，发出报警信号。
2.）用multisim绘制红外线对射警报器原理图如图（1）所示：当接通15V电压时，LED3出现闪烁，当LED1接收不到红外线信号，LED2亮灯（由于multisim没有扬声器，所以用发光二极管LED2代替）。
红外线对射防盗报警器实验模型
这款红外线对射防盗报警器实验模型电路原理图见下图。
电路主要由电源电路、红外线发射电路、红外线接收电路、逻辑处理电路和报警电路组成。
VT7、VT8及相关元件组成多谐振荡器，其振荡频率由
R14、R15、C8、C9的值决定。
振荡信 号从VT7的集电极通过R17输入VT6的基极，经VT6放大后驱动红外线发射管向外界发射信号。
当发射管与接收管之间没有物体时，发射的红外信号被D7接收，经VT1、VT2两级放大后，从VT1集电极经C4耦合送入倍压整流电路，形成一个直流控制电压，使得VT5饱和导通，IC1的8、9脚输入低电平，经“非”逻辑处理后，10脚
输出离电平，IC1的3脚输出高电平。
这个高电平一路经R8将IC1的1 3脚电平拉高，从而保持3脚的高电平输出，另一路使VT3保持截止，报警电路不工作。
当发射管与接收管之间有物体时，发射的红外线信号就被挡住，D7收到不信号，此时倍压整流电路输出的信号电压很低，VT5截止，整个电路状态发生变化，IC1的12脚变为低电平，此时3脚输出低电平。
这个低电平信号。
第一章绪论1.1 红外对射报警器概述随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、银行、交通、电力、酒店、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。
由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统曰益提高的要求和期望，就显得更为重要。
在工农业、消防、银行、酒店、商场、航天等部门，经常需要对环境进行监控和报警，以防止失窃的行为发生，而银行，酒店等，防盗报警更是至关重要的。
在以往的防盗系统中普遍采用热释电、微波等技术措施采集人体入侵信号，这些在室内应用时，有较好的效果，然而在许多场合如围墙及院子等地方，要进行布防，以上所提的措施在实际运用中误报率极高，更进一步讲，根本无法正常工作。
我们知道，在常规的环境参数中，人体入侵探测器非常容易受环境的影响而使得参数改变，随着红外线及激光技术的成熟，许多运用于室外场合的红外线防盗和激光防盗开始诞生，由于光线是直线传输，在发射端发射光束，中间如无遮挡，则接收端就能收到正常的光束；当有人经过布防区域时，光束被挡住，此时接收端便无法接收到光束，从而启动报警电路工作，达到报警的目的。
以上介绍的是现在常用的用于室外场合的红外报警方案，在这里，我们设计出一款利用红外线进行布防的防盗报警系统，利用多谐振荡器作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形，以CD4011作为逻辑处理器，控制报警电路及复位电路，电路中设有报警信号锁定功能，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警。
1.2常见报警器类型报警探测器是用来探测入侵者的入侵行为。
需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。
探测器由传感器和信号处理器组成。
在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。
信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。
雷达式微波探测器雷达式是一种将微波收、发设备合置的探测器，工作原理基于多普勒效应。
微波的波长很短，在1mm～1000mm之间，因此很容易被物体反射。
微波信号遇到移动物体反射后会产生多普勒效应，即经反射后的微波信号与发射波信号的频率会产生微小的偏移。
此时可认为报警产生。
开关式报警器开关式报警器是通过各种类型开关的闭合和断开来控制电路产生通、断，从而触发报警。
常见的开关有磁控开关、微动开关、压力垫，或用金属丝、金属条、金属箔等来代用的多种类型开关。
1.3红外报警探测器红外报警探测器凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。
而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。
近红外：波长范围0.75～3μm中红外：波长范围3～25μm远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。
㈠被动红外报警探测器在室温条件下，任何物品均有辐射。
温度越高的物体，红外辐射越强。
人是恒温动物，红外辐射也最为稳定。
我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。
探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。
被动红外入侵探测器形成的警戒线一般可以达到数十米。
被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。
其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。
红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内被动式红外探测器（Passive Infrared Detector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。
单波束PIR采用反射聚焦式光学系统，利用曲面反射镜将来自目标的红外辐射汇聚在红外传感器上。
这种方式的探测器境界视场角较窄，一般在5°以下，但作用距离较远，可长达百米。
因此又称为直线远距离控制型被动红探测器，适合保护狭长的走廊、通道以及封锁门窗和围墙。
多波束型采用透镜聚焦式光学系统，目前大都采用红外塑料透镜——多层光束结构的菲涅尔透镜。
这种透镜是用特殊塑料一次成型，若干个小透镜排列在一个弧面上。
警戒范围在不同方向呈多个单波束状态，组成立体扇形感热区域，构成立体警戒。
菲涅尔透镜自上而下分为几排，上面透镜较多，下边较少。
因为人脸部、膝部、手臂红外辐射较强，正好对着上边的透镜。
下边透镜较少，一是因为人体下部红外辐射较弱，二是为防止地面小动物红外辐射干扰。
多波束型PIR的警戒视场角比单波束型大得多，水平可以大于90°，垂直视场角最大也可以达到90°，但作用距离较近。
所有透镜都向内部设置的热释电器件聚焦，因此灵敏度较高，只要有人在透镜视场内走动就会报警。
红外光穿透力差，在防范区内不应有高大物体，否则阴影部分有人走动将不能报警，不要正对热源和强光源，特别是空调和暖气。
否则不断变化的热气流将引起误报警。
为了解决物品遮挡问题，又发明了吸顶式被动红外入侵探测器。
安装在顶棚上向下360°范围内进行警戒，只要在防护范围内，无论从哪个方向入侵都会触发报警，在银行营业大厅，商场的公共活动区等空间较大的地方得到广泛使用。
被动式报警探测器由于探测性能好、易于布防、价格便宜而被广泛应用。
其缺点是相对于主动式探测误报率较高。
㈡主动式红外探测器主动红外探测器由红外发射机、红外接收机和报警控制器组成。
分别置于收、发端的光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红外光的能量能够集中传送。
红外光在人眼看不见的光谱范围，有人经过这条无形的封锁线，必然全部或部分遮挡红外光束。
接收端输出的电信号的强度会因此产生变化，从而启动报警控制器发出报警信号。
主动式红外探测器遇到小动物、树叶、沙尘、雨、雪、雾遮挡则不应报警，人或相当体积的物品遮挡将发生报警。
由于光束较窄，收发端安装要牢固可靠，不应受地面震动影响，而发生位移引起误报，光学系统要保持清洁，注意维护保养。
因此主动式探测器所探测的是点到点，而不是一个面的范围。
其特点是探测可靠性非常高。
但若对一个空间进行布防，则需有多个主动式探测器，价格昂贵。
主动式探测器常用于博物馆中单体贵重文物展品的布防以及工厂仓库的门窗封锁、购物中心的通道封锁、停车场的出口封锁、家居的阳台封锁等等。
主动式红外探测器有单光束、双光束、四光束之分。
以发射机与接收机设置的位置不同分为对向型安装方式和反射式按装方式，反射型安装方式的接收机不是直接接收发射机发出的红外光束，而是接收由反射镜或适当的反射物（如石灰墙、门板表面光滑的油漆红外对射探测器全名叫“光束遮断式感应器”(Photoelectric BeamDetector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
由此这些对射无法传输很远距离（600米内）。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米，则最短遮断时间为20毫秒。
大于20毫秒报警，小于20毫秒不报警。
红外对射探测器主要应用于距离比较远的围墙、楼体等建筑物，与红外对射栅栏相比，他的防雨、防尘、抗干扰等能力更强，在家庭防盗系统中主要应用于别墅和独院。
目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到300米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。
在家庭应用中，我们最多是使用100米以下的产品，在这个距离中，红外栅栏和红外对射探测器均可使用：如果是安装与阳台、窗户、过道等，就选用红外栅栏；如果是安装于楼体、院墙等，就应该选用红外对射探测器；在选择产品时，只能选择大于实际探测距离的产品。
第二章红外发射接收技术红外线属于一种电磁射线，其特性等同于无线电或X射线。
人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线.尽管肉眼看不到这种光线，但利用红外线发送和接收装置却可以发送和接收红外线信号，实施红外线通讯。
利用红外线通讯无需连线，只需将两设备的红外线装置对正即可传输数据。
红外线通讯方向性很强，适用于近距离的无线传输。
红外遥控器电路主要由：集成发射芯片、晶体振荡器、红外线发射管、推动晶体三极管、导电橡胶等组成。
红外线遥控是目前使用最广泛的一种通信和遥控手段。
由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。
工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。
通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1所示。
发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。
遥控发射器专用芯片很多，根据编码格式可以分成脉冲宽度调制和脉冲相位调制两大类. 采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms 的组合表示二进制的“1”.上述“0”和“1”组成的42位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。
