聚合物电解质薄膜 质子交换膜

质子交换膜燃料电池关键材料与技术质子交换膜燃料电池是一种非常先进的能源技术，它可以将氢气和氧气转化为电能，而且排放出来的只有水蒸气。

这种技术在很多领域都有广泛的应用，比如汽车、飞机、船舶等等。

要想让质子交换膜燃料电池真正发挥出它的优势，关键就在于材料和技术。

我们来看看质子交换膜燃料电池的关键材料。

这个材料非常重要，因为它直接影响到燃料电池的性能和寿命。

目前市面上常见的质子交换膜材料有聚合物、金属氧化物、碳等。

其中聚合物是最常用的一种，因为它具有很好的化学稳定性和机械强度，而且价格也比较便宜。

聚合物材料的导电性不太好，所以需要加入一些导电物质来提高其导电性能。

这些导电物质可以是碳纳米管、石墨烯等。

除了材料之外，还有一项关键技术就是制造工艺。

制造工艺的好坏直接决定了质子交换膜的质量和性能。

目前市面上常见的制造工艺有注塑成型、挤出成型等。

其中注塑成型是最常用的一种方法，因为它可以制造出各种形状和尺寸的质子交换膜。

注塑成型也有一些缺点，比如生产效率低、成本高等问题。

因此，研究人员正在不断探索新的制造工艺，以提高生产效率和降低成本。

质子交换膜燃料电池是一项非常有前途的技术，它可以为我们提供清洁、高效的能源。

但是要想让这项技术真正走向普及，还需要克服一些困难和挑战。

希望未来的科学家们能够继续努力研究，为人类创造更加美好的未来！。

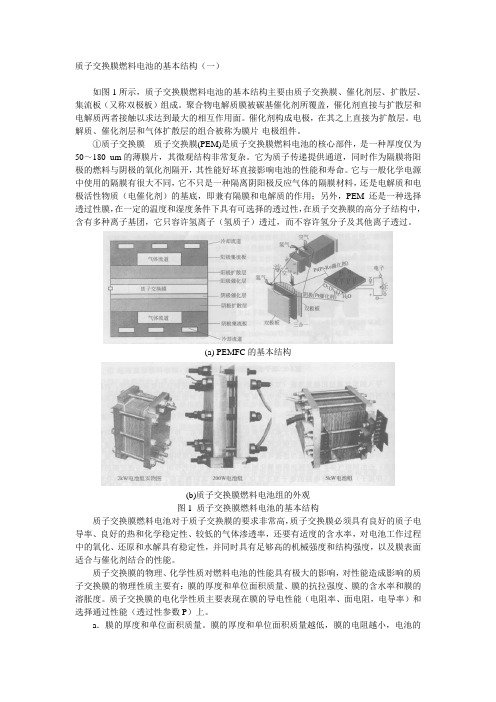

质子交换膜燃料电池的基本结构（一）如图1所示，质子交换膜燃料电池的基本结构主要由质子交换膜、催化剂层、扩散层、集流板（又称双极板）组成。

聚合物电解质膜被碳基催化剂所覆盖，催化剂直接与扩散层和电解质两者接触以求达到最大的相互作用面。

催化剂构成电极，在其之上直接为扩散层。

电解质、催化剂层和气体扩散层的组合被称为膜片-电极组件。

①质子交换膜质子交换膜(PEM)是质子交换膜燃料电池的核心部件，是一种厚度仅为50～180 um的薄膜片，其微观结构非常复杂。

它为质子传递提供通道，同时作为隔膜将阳极的燃料与阴极的氧化剂隔开，其性能好坏直接影响电池的性能和寿命。

它与一般化学电源中使用的隔膜有很大不同，它不只是一种隔离阴阳极反应气体的隔膜材料，还是电解质和电极活性物质（电催化剂）的基底，即兼有隔膜和电解质的作用；另外，PEM还是一种选择透过性膜，在一定的温度和湿度条件下具有可选择的透过性，在质子交换膜的高分子结构中，含有多种离子基团，它只容许氢离子（氢质子）透过，而不容许氢分子及其他离子透过。

(a) PEMFC的基本结构(b)质子交换膜燃料电池组的外观图1 质子交换膜燃料电池的基本结构质子交换膜燃料电池对于质子交换膜的要求非常高，质子交换膜必须具有良好的质子电导率、良好的热和化学稳定性、较低的气体渗透率，还要有适度的含水率，对电池工作过程中的氧化、还原和水解具有稳定性，并同时具有足够高的机械强度和结构强度，以及膜表面适合与催化剂结合的性能。

质子交换膜的物理、化学性质对燃料电池的性能具有极大的影响，对性能造成影响的质子交换膜的物理性质主要有：膜的厚度和单位面积质量、膜的抗拉强度、膜的含水率和膜的溶胀度。

质子交换膜的电化学性质主要表现在膜的导电性能（电阻率、面电阻，电导率）和选择通过性能（透过性参数P）上。

a．膜的厚度和单位面积质量。

膜的厚度和单位面积质量越低，膜的电阻越小，电池的工作电压和能量密度越大；但是如果厚度过低，会影响膜的抗控强度，甚至引起氢气的泄漏而导致电池的失效。

梅特勒锂电池质子交换膜1. 引言梅特勒锂电池质子交换膜是一种关键的材料，用于高性能锂电池中。

质子交换膜技术已经广泛应用于电动汽车、手机和可再生能源等领域。

本文将详细介绍梅特勒锂电池质子交换膜的原理、制备方法、性能评价以及应用前景。

2. 梅特勒锂电池质子交换膜的原理质子交换膜是一种具有高离子传导率的材料，可以有效地传输质子。

在锂电池中，质子交换膜被用来分离阴极和阳极，同时允许离子在两者之间传输。

通过质子交换膜，锂离子可以从阴极向阳极传输，同时保持电池的电荷平衡。

3. 梅特勒锂电池质子交换膜的制备方法3.1 离子交换法离子交换法是一种常用的制备质子交换膜的方法。

该方法涉及将合适的高分子材料浸泡在酸性或碱性的溶液中，通过离子交换实现对质子交换膜的制备。

3.2 共混法共混法是另一种制备质子交换膜的常见方法。

该方法将高分子材料与质子交换基团进行共混，然后通过溶液浇铸或热压成型的方式获得质子交换膜。

3.3 聚合物电解质膜法聚合物电解质膜法是制备质子交换膜的一种先进方法。

该方法使用聚合物作为基础材料，通过聚合反应和后续处理制备质子交换膜。

这种方法具有较高的控制性和可调性，可以获得具有优异性能的质子交换膜。

4. 梅特勒锂电池质子交换膜的性能评价4.1 离子传导性能质子交换膜的离子传导性能是衡量其性能的重要指标。

离子传导率可以通过测量膜的电导率来评价，较高的电导率意味着较好的离子传输能力。

4.2 热稳定性梅特勒锂电池质子交换膜需要具备良好的热稳定性，能够在高温下保持较好的性能。

热稳定性可以通过热失重分析和热机械性能测试来评估。

4.3 化学稳定性质子交换膜应具备良好的化学稳定性，能够在电解液和电池环境中长期稳定地工作。

化学稳定性可以通过模拟电池实验和化学浸泡实验来评价。

4.4 机械性能梅特勒锂电池质子交换膜需要具备一定的机械强度和柔韧性，能够抵抗外部力的影响并保持膜的完整性。

机械性能可以通过拉伸测试和撕裂测试来评估。

质子交换膜燃料电池反应原理
质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种基于氢气和氧气（或空气）的化学反应产生电能的装置。

它是一种低温燃料电池，工作温度一般在60到80摄氏度之间。

质子交换膜燃料电池的反应原理如下：
1. 氢气输入：纯净的氢气通过阳极（负极）进入燃料电池。

在电极表面，氢气被催化剂（通常是铂或其合金）吸附并分解为质子（H+）和电子（e-）。

这个过程叫做氧化反应。

2. 质子传导：质子通过质子交换膜（通常是聚合物电解质膜）传导到阴极（正极）。

3. 电子传导：电子则通过外部电路，由阴极通过负载（如电动机、电灯等）流回到阳极。

在外部电路中，电子流的通过产生了电流。

4. 氧气输入：氧气（或空气）通过阴极进入燃料电池。

在电极表面，氧气与质子和电子结合发生还原反应，生成水（H2O）。

综上所述，氢气氧化反应在阳极产生质子和电子，质子通过质子交换膜传导，电子通过外部电路产生电流，阴极上的还原反应与质子和电子结合生成水，从而完
成了化学能到电能的转化过程。

质子交换膜生产工艺流程英文回答：Proton exchange membrane (PEM) production involves several steps to ensure the quality and efficiency of the final product. The process begins with the selection of suitable raw materials, such as a polymer electrolyte membrane, electrodes, and catalysts. These materials play a crucial role in determining the performance and durability of the PEM.Once the raw materials are ready, the next step is the preparation of the membrane. This involves casting a thin film of the polymer electrolyte solution onto a substrate, followed by a drying process to remove any excess solvent. The thickness and uniformity of the membrane are critical factors that need to be carefully controlled during this step.After the membrane is prepared, it undergoes a processcalled "ion exchange." This step involves immersing the membrane in a solution containing protons or other cations, which replace the counter ions present in the membrane. This ion exchange process helps enhance the proton conductivity of the membrane, which is essential for its performance in fuel cell applications.Following the ion exchange, the membrane is typically subjected to a series of post-treatment steps. These steps can include hot pressing, annealing, and chemical treatments to further improve the mechanical and thermal stability of the membrane. The purpose of these post-treatment steps is to optimize the membrane's properties and ensure its long-term durability.Once the membrane is ready, it is assembled into a proton exchange membrane fuel cell (PEMFC) stack. The stack consists of multiple layers of membranes, electrodes, and gas diffusion layers. The assembly process requires precise alignment and sealing to prevent any leaks and ensure efficient proton transport within the fuel cell.After the assembly, the PEMFC stack undergoes rigorous testing and quality control procedures. These tests assess the performance, durability, and reliability of the stack under various operating conditions. Any defects or issues identified during testing are addressed, and necessary adjustments or improvements are made to meet the desired specifications.In conclusion, the production of proton exchange membranes involves a series of steps, including raw material selection, membrane preparation, ion exchange, post-treatment, assembly, and testing. Each step plays a crucial role in determining the quality and performance of the final product. By carefully controlling and optimizing each stage of the production process, manufacturers can ensure the production of high-quality PEMs that meet the demanding requirements of fuel cell applications.中文回答：质子交换膜（PEM）的生产过程涉及多个步骤，以确保最终产品的质量和效率。

燃料电池电极材料简述By 小叶好的摘要本文分别简述了五种燃料电池的点击材料的发展状况。

分别从质子交换膜燃料电池、固体氧化物燃料电池、磷酸燃料电池、碱性燃料电池、熔融盐燃料电池五种类型分别对电极材料进行简述，并结合最新的前沿研究对燃料电池电极材料进行简单的论述。

关键词燃料电池正极材料负极材料电极燃料电池是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。

燃料和空气分别送进燃料电池，电就被奇妙地生产出来。

它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。

一．质子交换膜燃料电池质子交换膜燃料电池是一种燃料电池，在原理上相当于水电解的“逆”装置。

其单电池由阳极、阴极和质子交换膜组成，阳极为氢燃料发生氧化的场所，阴极为氧化剂还原的场所，两极都含有加速电极电化学反应的催化剂，质子交换膜作为电解质。

工作时相当于一直流电源，其阳极即电源负极，阴极为电源正极。

在质子交换膜燃料电池中，电解质是一片薄的聚合物膜，例如聚[全氟磺]酸，和质子能够渗透但不导电的NafionTM ，而电极基本由碳组成。

氢流入燃料电池到达阳极，裂解成氢离子（质子）和电子。

氢离子通过电解质渗透到阴极，而电子通过外部网路流动，提供电力。

以空气形式存在的氧供应到阴极，与电子和氢离子结合形成水。

在电极上的这些反应如下：阳极：2H2→ 4H+ + 4e-阴极：O2 + 4H+ + 4e- → 2 H2O整体：2H2 + O2→ 2 H2O + 能量质子交换膜燃料电池的工作温度约为80℃。

在这样的低温下，电化学反应能正常地缓慢进行，通常用每个电极上的一层薄的白金进行催化。

这种电极/电解质装置通常称做膜电极装配（MEA），将其夹在二个场流板中间便能构成燃料电池。

这二个板上都有沟槽，将燃料引导到电极上，也能通过膜电极装配导电。

每个电池能产生约0.7伏的电，足够供一个照明灯泡使用。

驱动一辆汽车则需要约300伏的电力。

质子交换膜技术：高效酸碱分离解决方案质子交换膜技术（Proton Exchange Membrane Technology）是一种高效的酸碱分离解决方案。

该技术凭借其高效、节能的特点在电化学、能源储存等领域得到了广泛应用。

本文将详细介绍质子交换膜技术的原理、应用和发展前景。

质子交换膜技术是一种通过质子交换透过膜的方式进行酸碱分离的方法。

其原理是通过导电性良好的膜材料，使酸性溶液中的H+离子被膜材料吸附并传导到碱性溶液一侧，达到酸碱分离的目的。

质子交换膜通常由含有大量酸性基团的高分子聚合物制成，如聚四氟乙烯和聚偏氟乙烯。

这些高分子材料具有耐酸碱腐蚀、导电能力强等特点，非常适合用于质子交换膜技术。

质子交换膜技术在能源领域的应用广泛。

首先，在燃料电池中，质子交换膜是连接正极和负极的关键部件。

在燃料电池中，质子交换膜能够将氢气中的H+离子传导到氧气一侧，与氧气反应生成水，产生电能。

质子交换膜燃料电池具有高能量转化效率、零排放等特点，被广泛应用于汽车、航空航天等领域。

其次，质子交换膜技术也可以应用于电解水制氢。

电解水制氢是一种将水分解为氢气和氧气的方法，可以通过质子交换膜将水中的H+离子传导到阴极，与电子结合生成氢气。

相比传统的电解水制氢方法，质子交换膜技术在能量转化效率和设备体积方面具有明显的优势。

此外，质子交换膜技术还可以应用于纯水制备、药品分离、废水处理等领域。

在纯水制备中，可以利用质子交换膜技术将酸性溶液中的杂质与纯水分离，从而获得高纯度的水。

在药品分离中，质子交换膜技术可以用于药品的精制过程，从而提高药品的纯度。

在废水处理中，质子交换膜技术可以将废水中的酸性物质与碱性物质分离，从而实现废水的治理和资源回收。

质子交换膜技术虽然在各个领域都有广泛的应用，但仍存在一些挑战和亟待解决的问题。

首先，质子交换膜的稳定性和耐久性需要进一步提高，以满足长期运行的需求。

其次，质子交换膜的制备成本较高，需要进一步降低成本，以推动技术的商业化应用。

质子交换膜燃料电池的基本结构(一)如图1所示,质子交换膜燃料电池的基本结构主要由质子交换膜、催化剂层、扩散层、集流板(又称双极板)组成。

聚合物电解质膜被碳基催化剂所覆盖,催化剂直接与扩散层与电解质两者接触以求达到最大的相互作用面。

催化剂构成电极,在其之上直接为扩散层。

电解质、催化剂层与气体扩散层的组合被称为膜片-电极组件。

①质子交换膜质子交换膜(PEM)就是质子交换膜燃料电池的核心部件,就是一种厚度仅为50～180 um的薄膜片,其微观结构非常复杂。

它为质子传递提供通道,同时作为隔膜将阳极的燃料与阴极的氧化剂隔开,其性能好坏直接影响电池的性能与寿命。

它与一般化学电源中使用的隔膜有很大不同,它不只就是一种隔离阴阳极反应气体的隔膜材料,还就是电解质与电极活性物质(电催化剂)的基底,即兼有隔膜与电解质的作用;另外,PEM还就是一种选择透过性膜,在一定的温度与湿度条件下具有可选择的透过性,在质子交换膜的高分子结构中,含有多种离子基团,它只容许氢离子(氢质子)透过,而不容许氢分子及其她离子透过。

(a) PEMFC的基本结构(b)质子交换膜燃料电池组的外观图1 质子交换膜燃料电池的基本结构质子交换膜燃料电池对于质子交换膜的要求非常高,质子交换膜必须具有良好的质子电导率、良好的热与化学稳定性、较低的气体渗透率,还要有适度的含水率,对电池工作过程中的氧化、还原与水解具有稳定性,并同时具有足够高的机械强度与结构强度,以及膜表面适合与催化剂结合的性能。

质子交换膜的物理、化学性质对燃料电池的性能具有极大的影响,对性能造成影响的质子交换膜的物理性质主要有:膜的厚度与单位面积质量、膜的抗拉强度、膜的含水率与膜的溶胀度。

质子交换膜的电化学性质主要表现在膜的导电性能(电阻率、面电阻,电导率)与选择通过性能(透过性参数P)上。

a.膜的厚度与单位面积质量。

膜的厚度与单位面积质量越低,膜的电阻越小,电池的工作电压与能量密度越大;但就是如果厚度过低,会影响膜的抗控强度,甚至引起氢气的泄漏而导致电池的失效。
