住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范

南昌市住宅小区及商住楼光纤到户设计及验收规范实施细则前言为了贯彻落实住建部和工信部于2013年4月1日实施的《住宅区和住宅建筑内光纤到户通信设施工程设计规范》及《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》的相关要求，规范南昌市住宅小区及商住楼光纤到户的建设，保障住宅用户自由选择不同电信业务经营者的权利。

特依照国家及省、市相关法规、标准、规范，结合南昌市住宅小区通信配套设施建设实际情况，制定了本规范细则。

本规范细则共8章，主要内容有：1 总则；2 术语和定义；3光纤入户建设要求；4场地及环境要求；5驻地网缆线设计要求；6住宅用户户内布线设计要求；7通信设备安装；8工程验收；。

主编单位：江西通信工程质量监督中心南昌办事处江西省邮电规划设计院有限公司主要起草人：李宇1 总则 (4)2 术语和定义 (5)3 光纤入户建设要求 (8)4 场地及环境要求 (10)4.1设备间和交接间设置要求 (10)4.2 场地环境要求 (11)5 驻地网缆线设计要求 (13)5.1 光纤光缆选用原则 (13)5.2 ODF及其他辅助器材配置 (14)5.3 光缆线路设计 (15)5.4 光缆敷设及辅助设施安装要求 (17)6 住宅用户户内布线设计要求 (19)6.1户内布线范围及分工界面 (19)6.2 户内布线要求 (19)6.3 线缆连接方式 (20)6.4 应用场景 (20)7 通信设备安装 (23)7.1 设备机架安装要求 (23)7.2 配线设备 (24)7.3 户内设备 (27)8 工程验收 (30)8.1 FTTH光纤衰耗测试 (30)8.2 工程验收要求 (30)附件图例 (32)1.0.1本规范适用于南昌市新建住宅小区及商住楼等建筑群的光纤到户项目建设，城镇改、扩建的住宅楼及其他民用建筑可参照执行。

1.0.2南昌市新建住宅小区及商住楼建筑群光纤到户建设除执行本规范要求外,尚需符合国家现行有关标准的规定。

关于光纤到户建设界面分工及验收备案要求在贯彻光纤到户国家标准中，广东省通信管理局肇庆市通信建设管理办公室（简称通建办）主要负责光纤到户国家标准的验收备案工作，通建办就光纤到户国家标准的建设界面分工及验收备案相关要求予以明确，具体如下：一、光纤到户的建设界面分工（一）住宅建设单位必须同步建设住宅区内通信设施包括：1、建筑部分主要包括：每300户提供一个10-15平方米的电信间，超300户以上的另须提供多1个10-15平方米的设备间。

住户内配置380±30(mm) X280±30(mm)X100±10(mm)的家居配线箱。

2、弱电部分主要包括：铺设衔接人（手）孔到设备间、电信间的管道，铺设电信间到住户家居配线箱的光纤及与之配套的通信暗管、竖井、管槽、光缆交接箱等通信设施。

上述详细要求请查阅《住宅区和住宅建筑内光纤到户通信设施工程设计规范》（GB 50846－2012）。

所需投资纳入相应建设项目预算。

（二）通信运营商建设的通信设施包括:1、从衔接人（手）孔向住宅区外延伸的管道；2、用户接入点以外、与公用电信网互连的配线光缆；3、交换局侧的配线箱、配线模块、光分路器。

以上分工界面的楼盘为2013年4月1日及以后领取《建设工程规划许可证》的住宅楼盘。

二、光纤到户备案相关要求（一）肇庆市通信建设管理办公室按《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》（GB 50847－2012）要求，负责其光纤到户国家标准的竣工验收备案工作。

提交备案的资料包括：1、文本文件：（1）住宅及商住楼宇配套光纤到户通信设施建设工程竣工验收申报表（单位盖章）1份；（2）设计、施工、监理单位资质证书（复印件）各1份;（3）全套单位工程验收资料（物理档一套）:A、安装工程量总表B、重大工程质量事故报告C、交工验收申报表D、工程验收证书E、验收测试记录表2、纸质图纸及CAD电子版资料各一套：A、电信间、设备间平面图B、通信管道路由图C、光缆（含蝶型光缆）路由图D、光缆（含蝶型光缆）配置图E、分纤箱面板、端子分配图F、ODF架或光交接箱成端图3、施工委托书或施工合同复印件一份4、其它需要补充的材料（二）2013年4月1日及以后领取《建设工程规划许可证》的住宅楼盘，通过通建办竣工验收备案的楼盘才可以接入公用电信网，没有采用光纤到户方式建设的，光纤到户通信设施未按要求或者验收不合格的，及未通过通建办竣工验收备案审查的不得接入公用电信网。

住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准
住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准一般包括以下内容：
1. 工程规划：对住宅区和住宅建筑内光纤到户通信设施的布局、设计、施工顺序等进行规划，并符合相关的规划要求和建设标准。

2. 施工方案：根据工程规划，制定详细的施工方案，包括施工方法、工期计划、施工人员配置等。

3. 施工材料：使用符合国家相关标准的光纤、光纤配件、接头盒、终端盒等材料，确保质量可靠。

4. 施工工艺：按照规范要求进行光纤线路的敷设、接续、连接以及灯箱、标识等设施的安装，保证施工质量。

5. 工程验收：在施工完成后，由相关部门或专业人员对光纤到户通信设施工程进行验收，包括光纤线路的质量、设施的完好性、光纤端口的连接等方面。

6. 验收标准：验收标准一般由当地相关部门制定，包括各项施工工艺符合规范要求、线路质量良好、设施完好无损、连接正常等方面。

7. 验收报告：验收合格后，由验收部门出具验收报告，确认光纤到户通信设施工程符合标准要求。

以上是住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准的一般内容，具体标准可能会因地区、国家的不同而略有差异。

在施工过程中，应严格按照相关的规范要求进行施工，确保光纤到户通信设施工程的质量和可靠性。

住宅区和住宅建筑内光纤到户通信设施工程施住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准主要遵循国家标准《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》（GB50847-2012）。

该标准于2012年12月25日由中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局发布，2013年4月1日起实施。

以下是该标准中的一些主要内容：1. 总则：本规范适用于新建、扩建和改建的住宅区和住宅建筑内光纤到户通信设施的施工及验收。

2. 基本规定：- 光纤到户通信设施工程应满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求。

- 施工前，应编制施工设计文件，并应经过审查批准。

3. 工程质量要求：- 光纤到户通信设施的施工质量应符合国家有关法律法规、标准和规范的要求。

- 工程质量应满足光纤通信系统的性能要求。

4. 施工工艺要求：- 光纤线路施工应按照设计文件和相关标准进行，确保光纤线路的可靠性、稳定性和安全性。

- 光纤接头应按照国家标准进行处理，确保光纤接头的质量。

5. 设备安装要求：- 设备安装应按照设计文件和相关标准进行，确保设备的安全、稳定运行。

- 设备间的环境条件应满足设备的运行要求。

6. 系统调试与验收：- 光纤到户通信设施工程完成后，应进行系统调试和试运行。

- 系统调试和试运行合格后，进行验收。

验收应由建设单位组织，邀请相关单位参加。

7. 工程验收内容：- 工程质量验收：检查工程质量是否符合设计文件和相关标准的要求。

- 系统功能验收：检查系统功能是否符合设计文件和相关标准的要求。

8. 验收不合格的处理：- 验收不合格的工程，应按照验收意见进行整改。

整改后重新进行验收。

9. 工程保修：- 建设单位应与施工单位签订工程保修合同，明确保修范围、保修期限和保修责任。

这些内容主要涵盖了住宅区和住宅建筑内光纤到户通信设施工程施工及验收的基本要求、质量标准、施工工艺、设备安装、系统调试、验收及保修等方面。

住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB50846-2012）中华人民共和国国家标准住宅区和住宅建筑内光纤到户通信设施工程设计规范Code for design of communication engineering for fiber to the home in residential districts and residential buildings GB 50846-2012发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局发布日期：2012年12月25日实施日期：2013年04月01日中华人民共和国住房和城乡建设部公告第1566号住房城乡建设部关于发布国家标准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的公告现批准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》为国家标准，编号为GB 50846-2012，自2013年4月1日起实施。

其中，第1．0．3、1．0．4、1．0．7条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2012年12月25日前言本规范是根据住房和城乡建设部《关于印发2012年工程建设标准规范制订修订补充计划的通知》（建标标函[2012]123号)的要求，由中国移动通信集团设计院有限公司会同有关单位共同编制完成的。

本规范在编制过程中，为了更有效地贯彻国家关于推进光纤宽带网络建设、资源共享等方针政策，编制组进行了深入的调查研究，认真总结实践经验，并参考国内外有关标准，泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后经审查定稿。

本规范共分9章，主要内容包括：总则、术语、基本规定、住宅区通信设施安装设计、住宅建筑内通信设施安装设计、用户光缆敷设要求、线缆与配线设备的选择、传输指标、设备间及电信间选址与工艺设计要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

住宅区和住宅建筑内光纤到户通信设施工程施工注意事项编制日期:2014年3月目录1 总则 (2)2 施工前检查 (2)3 管道敷设 (3)4 线缆敷设与连接 (3)5 设备安装 (8)6 性能测试 (9)7 工程验收 (10)8 附件 (11)1 总则1.1 本标准适用于住宅区和住宅建筑内光纤到户通信设施工程质量检查。

1.2 应加强施工现场质量检查，及时组织隐蔽工程的检验和签证工作。

1.3 工程使用设备、器材的程式、规格、质量等应符合国家或行业标准和批准的工程设计文件规定。

施工中严禁使用未经鉴定合格的器材。

1.4 本标准与国家有关标准（规范）相矛盾时，应按国家标准（规范）的相关规定执行。

1.5 在特殊条件下，执行本标准中的个别条款有困难时，应充分论述理由，提出采取措施书面上报建设部门审批。

本标准未涉及到的室外光缆线路部分应符合YD 5121-2010《通信线路工程验收规范》相关条款的规定。

接入网设备安装部分应符合YD/T 5140-2005《有线接入网设备安装工程验收规范》相关条款的规定。

楼宇内布线安装部分应符合GB 50312-2007《综合布线工程验收规范》相关条款的规定。

2 施工前检查2.1 一般规定2.1.1 工程施工前应进行器材检验，并应记录器材检验的结果。

2.1.2 工程所用器材的程式、规格、数量、质量应符合设计要求，无产品合格证、出厂检验证明材料、质量文件或与设计要求不符的器材不得在工程中使用。

2.1.3 器材外包装应完整，并应无破损、凹陷、受潮等现象。

2.2 设备安装环境检查符合设计要求——位置、面积、高度、承重、地面、环境温度、湿度、电源、接地、门窗、通风、防火等2.3 器材检查符合现行标准规范——管道、人（手）孔、通信线缆、连接器、配线设备、光缆交接箱、其他型材、管材、金属件等3 管道敷设◆地下通信管道和人（手）孔符合现行国家标准《通信管道工程施工及验收规范》GB 50374有关规定。

DGJ 江苏省工程建设标准J11809—2011 DGJ32/J 118—2011住宅小区光纤到户通信配套设施建设标准Construction standard of communicationancillaryfacilities of fiber to the home in residentialdistrict2011-04-13发布2011-06-01实施江苏省住房和城乡建设厅审定发布江苏省工程建设标准住宅小区光纤到户通信配套设施建设标准Construction standard of communication ancillary facilities of fiberto the home in residential districtDGJ32/J 118—2011主编单位：江苏省通信管理局通信发展与保障处江苏省邮电规划设计院有限责任公司批准部门：江苏省住房和城乡建设厅施行日期：2011年6月1日凤凰出版传媒集团江苏科学技术出版社2011南京江苏省住房和城乡建设厅公告第117号关于发布江苏省工程建设标准《住宅小区光纤到户通信配套设施建设标准》的公告现批准《住宅小区光纤到户通信配套设施建设标准》为江苏省工程建设强制性标准，编号为DGJ32/J 118—2011，自2011年6月1日起实施。

其中，第3.0.2、5.0.1、6.1.7、6.1.8条为强制性条文，必须严格执行。

该标准由江苏省工程建设标准站组织出版、发行。

江苏省住房和城乡建设厅二○一一年四月十三日前言为了进一步规范江苏省住宅小区通信配套设施的建设，适应社会信息化发展需要，提高通信建设水平，加快宽带网络建设，推进城镇光纤到户，确保用户通信需要得到实现，根据江苏省住房和城乡建设厅《关于印发〈2010年度江苏省规程建设和标准设计编制、修订计划（第二批）〉的通知》（苏建科[2010]495号），依照国家及江苏省相关法规、标准、规范，结合江苏省住宅小区通信配套设施建设实际情况，制定了本标准。

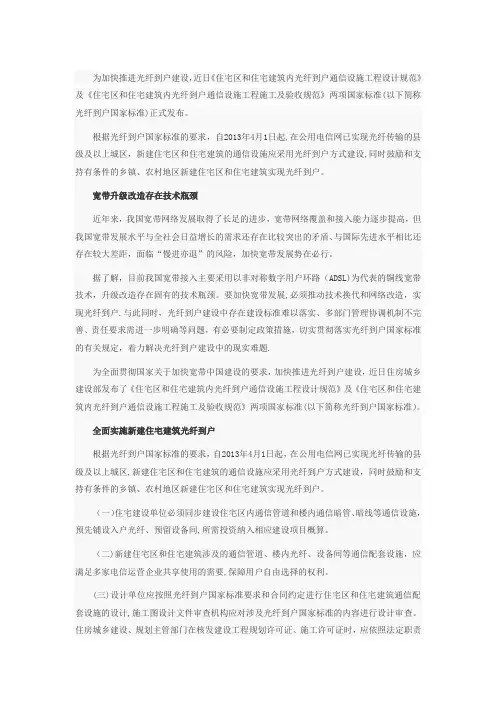

为加快推进光纤到户建设，近日《住宅区和住宅建筑内光纤到户通信设施工程设计规范》及《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》两项国家标准(以下简称光纤到户国家标准)正式发布。

根据光纤到户国家标准的要求，自2013年4月1日起,在公用电信网已实现光纤传输的县级及以上城区，新建住宅区和住宅建筑的通信设施应采用光纤到户方式建设,同时鼓励和支持有条件的乡镇、农村地区新建住宅区和住宅建筑实现光纤到户。

宽带升级改造存在技术瓶颈近年来，我国宽带网络发展取得了长足的进步，宽带网络覆盖和接入能力逐步提高，但我国宽带发展水平与全社会日益增长的需求还存在比较突出的矛盾、与国际先进水平相比还存在较大差距，面临“慢进亦退”的风险，加快宽带发展势在必行。

据了解，目前我国宽带接入主要采用以非对称数字用户环路（ADSL)为代表的铜线宽带技术，升级改造存在固有的技术瓶颈。

要加快宽带发展,必须推动技术换代和网络改造，实现光纤到户.与此同时，光纤到户建设中存在建设标准难以落实、多部门管理协调机制不完善、责任要求需进一步明确等问题，有必要制定政策措施，切实贯彻落实光纤到户国家标准的有关规定，着力解决光纤到户建设中的现实难题.为全面贯彻国家关于加快宽带中国建设的要求，加快推进光纤到户建设，近日住房城乡建设部发布了《住宅区和住宅建筑内光纤到户通信设施工程设计规范》及《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》两项国家标准(以下简称光纤到户国家标准）。

全面实施新建住宅建筑光纤到户根据光纤到户国家标准的要求，自2013年4月1日起，在公用电信网已实现光纤传输的县级及以上城区,新建住宅区和住宅建筑的通信设施应采用光纤到户方式建设，同时鼓励和支持有条件的乡镇、农村地区新建住宅区和住宅建筑实现光纤到户。

（一）住宅建设单位必须同步建设住宅区内通信管道和楼内通信暗管、暗线等通信设施，预先铺设入户光纤、预留设备间,所需投资纳入相应建设项目概算。
