《住宅区和住宅建筑内光纤到户通信设施工程预算定额》讲义

使用通信建设工程预算定额现行通信建设工程预算定额的构成对于现行2008版通信建设预算定额的五册内容有一个“总说明”，而对于每册预算定额包含“册说明”、“章节说明”、“定额项目表”和“附录”组成，其中定额项目表是每册的主体内容。

总说明不仅阐述定额的编制原则、指导思想、编制依据和适用范围，同时还说明了编制定额时已经考虑和没有考虑的各种因素以及有关规定和使用方法等。

在使用定额时应首先了解和掌握这部分，以便正确使用定额。

总说明的具体内容如下:册说明一、通信建设工程预算定额（以下简称本定额）系通信行业标准。

二、本定额按通信专业工程分册，包括：第一册通信电源设备安装工程（册名代号TSD）第二册有线通信设备安装工程（册名代号TSY）第三册无线通信设备安装工程（册名代号TSW）第四册通信线路工程（册名代号TXL）第五册通信管道工程（册名代号TGD）三、本定额是编制通信建设项目投资估算指标、概算、预算和工程量清单的基础；也可作为通信建设项目招标、投标报价的基础。

四、本定额适用于新建、扩建工程，改建工程可参照使用。

本定额用于扩建工程时，其扩建施工降效部分的人工工日按乘以系数 1.1计取，拆除工程的人工工日计取办法见各册的相关内容。

五、本定额以现行通信工程建设标准、质量评定标准、安全操作规程为编制依据；在1995年9月1日原邮电部发布的《通信建设工程预算定额》及补充定额的基础上（不含邮政设备安装工程），经过对分项工程计价消耗量再次分析、核定后编制；并增补了部分与新业务、新技术有关的工程项目的定额内容。

六、本定额是按符合质量标准的施工工艺、机械（仪表）装备、合理工期及劳动组织的条件制订。

七、本定额的编制条件：1.设备、材料、成品、半成品、构件符合质量标准和设计要求。

2.通信各专业工程之间、与土建工程之间的交叉作业正常。

3.施工安装地点、建筑物、设备基础、预留孔洞均符合安装要求。

4.正常气候、水电供应等应满足正常施工要求。

住宅区和住宅建筑内光纤到户通信设施⼯程设计规范（GB50846-2012）中华⼈民共和国国家标准住宅区和住宅建筑内光纤到户通信设施⼯程设计规范Code for design of communication engineering for fiber to the home in residential districts and residential buildingsGB 50846-2012发布部门：中华⼈民共和国住房和城乡建设部中华⼈民共和国国家质量监督检验检疫总局发布⽇期：2012年12⽉25⽇实施⽇期：2013年04⽉01⽇中华⼈民共和国住房和城乡建设部公告第1566号住房城乡建设部关于发布国家标准《住宅区和住宅建筑内光纤到户通信设施⼯程设计规范》的公告现批准《住宅区和住宅建筑内光纤到户通信设施⼯程设计规范》为国家标准，编号为GB 50846-2012，⾃2013年4⽉1⽇起实施。

其中，第1．0．3、1．0．4、1．0．7条为强制性条⽂，必须严格执⾏。

本规范由我部标准定额研究所组织中国计划出版社出版发⾏。

中华⼈民共和国住房和城乡建设部2012年12⽉25⽇前⾔本规范是根据住房和城乡建设部《关于印发2012年⼯程建设标准规范制订修订补充计划的通知》（建标标函[2012]123号)的要求，由中国移动通信集团设计院有限公司会同有关单位共同编制完成的。

本规范在编制过程中，为了更有效地贯彻国家关于推进光纤宽带⽹络建设、资源共享等⽅针政策，编制组进⾏了深⼊的调查研究，认真总结实践经验，并参考国内外有关标准，泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后经审查定稿。

本规范共分9章，主要内容包括：总则、术语、基本规定、住宅区通信设施安装设计、住宅建筑内通信设施安装设计、⽤户光缆敷设要求、线缆与配线设备的选择、传输指标、设备间及电信间选址与⼯艺设计要求。

本规范中以⿊体字标志的条⽂为强制性条⽂，必须严格执⾏。

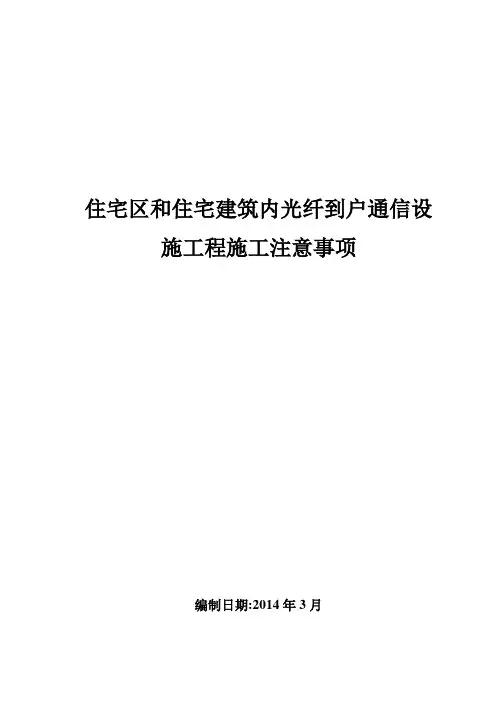

住宅区和住宅建筑内光纤到户通信设施工程施工注意事项编制日期:2014年3月目录1 总则 (2)2 施工前检查 (2)3 管道敷设 (3)4 线缆敷设与连接 (3)5 设备安装 (8)6 性能测试 (9)7 工程验收 (10)8 附件 (11)1 总则1.1 本标准适用于住宅区和住宅建筑内光纤到户通信设施工程质量检查。

1.2 应加强施工现场质量检查，及时组织隐蔽工程的检验和签证工作。

1.3 工程使用设备、器材的程式、规格、质量等应符合国家或行业标准和批准的工程设计文件规定。

施工中严禁使用未经鉴定合格的器材。

1.4 本标准与国家有关标准（规范）相矛盾时，应按国家标准（规范）的相关规定执行。

1.5 在特殊条件下，执行本标准中的个别条款有困难时，应充分论述理由，提出采取措施书面上报建设部门审批。

本标准未涉及到的室外光缆线路部分应符合YD 5121-2010《通信线路工程验收规范》相关条款的规定。

接入网设备安装部分应符合YD/T 5140-2005《有线接入网设备安装工程验收规范》相关条款的规定。

楼宇内布线安装部分应符合GB 50312-2007《综合布线工程验收规范》相关条款的规定。

2 施工前检查2.1 一般规定2.1.1 工程施工前应进行器材检验，并应记录器材检验的结果。

2.1.2 工程所用器材的程式、规格、数量、质量应符合设计要求，无产品合格证、出厂检验证明材料、质量文件或与设计要求不符的器材不得在工程中使用。

2.1.3 器材外包装应完整，并应无破损、凹陷、受潮等现象。

2.2 设备安装环境检查符合设计要求——位置、面积、高度、承重、地面、环境温度、湿度、电源、接地、门窗、通风、防火等2.3 器材检查符合现行标准规范——管道、人（手）孔、通信线缆、连接器、配线设备、光缆交接箱、其他型材、管材、金属件等3 管道敷设◆地下通信管道和人（手）孔符合现行国家标准《通信管道工程施工及验收规范》GB 50374有关规定。

介绍提纲定额编制背景3312住宅区光纤到户通信设施工程预算定额介绍住宅区光纤到户通信设施工程概预算编制方法4分工界面1. 2012年12月25号发布，2013年4月1号正式实施《住宅区和住宅建筑内光纤到户通信设施工程设计规范》和《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》两项国家标准。

2.规范强制性要求：1.0.3、住宅区和住宅建筑内光纤到户通信设施工程设计必须满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求；1.0.4、在公用电信网已实现光纤传输的县级及以上城区，新建住宅区和住宅建筑的通信设施应采用光纤到户方式建设；1.0.7、新建住宅区和住宅建筑内的地下通信管道、配线管网、电信间、设备间等通信设施必须与住宅区及住宅建筑同步建设、同步验收。

31、《住宅区和住宅建筑内光纤到户通信设施工程定额预算定额依据两国标编制，适用于住宅小区中光纤到户通信工程中由住宅建设方承担的工程内容。

2.面向的使用对象是住宅建设方相关工程建设人员。

3.定额为根据‘75定额’相关内容归纳整理的，适用住宅小区中光纤到户通信工程，供住宅开发商使用的专用册。

43介绍提纲定额编制背景321住宅区光纤到户通信设施工程预算定额介绍住宅区光纤到户通信设施工程概预算编制方法4分工界面接入网界定￣￣￣￣￣￣6通信线路网的构成7长途线路网本地线路网接入网本地线路网接入网核心网● 核心网线路介质为光缆线路网（中继线路）● 接入网线路介质为光、电缆均可存在的线路网（用户线路）PON无源光网络结构图9光纤到户工程管道分工界面10光纤到户工程光缆分工界面11光纤到户工程电信运营商。

住宅建设方重叠部分12介绍提纲定额编制背景2331住宅区光纤到户通信设施工程预算定额介绍住宅区光纤到户通信设施工程概预算编制方法4分工界面一、定额适用范围及编制原则1. 适用范围说明：•施工区域范围：红线范围内由住宅建设方承担的工程项目•施工环境范围：海拔2000m以下、地震烈度7度以下2. 编制依据：•两个FTTH的国标规范•工信部“75”定额3. 编制原则：量价分离、技普分开1414本定额不包含的内容：•不包括户内管线及各类通信业务信息插座的施工内容。

住宅区和住宅建筑内光纤到户通信设施工程建设标准Construction standard of communication engineering for fiber to the home in residential districts and residential buildings（征求意见稿）前言为了进一步规范江苏省住宅小区通信配套设施的建设，适应社会信息化发展需要，提高通信建设水平，推进宽带接入光纤化进程，城镇地区实现光网覆盖，确保用户通信需要得到实现，根据江苏省住房和城乡建设厅《关于印发<2017年度江苏省工程建设标准和标准涉及编制、修订计划>的通知》（苏建科〔2017〕409号），依照国家及江苏省相关法规、标准、规范，结合江苏省住宅小区通信配套设施建设实际情况，制定了本标准。

本标准共7章，主要内容有：1 总则；2 术语；3 工程界面；4 小区设备间、电信间及配线设备设置；5 住宅区内通信管道设置；6 住宅建筑内配线管网设置；7 配线光缆及入户线光缆设置。

本标准黑体字标志的第1.0.10、1.0.11条为强制性条文，必须严格执行。

本标准由江苏省住房和城乡建设厅负责管理和对强制性条文的解释，江苏省通信管理局（地址：江苏省南京市鼓楼区中山北路301号，邮政编码：210003）负责其他条文的解释。

在执行过程中若发现需要修改和补充之处，请将意见和建议寄送至江苏省工程建设标准站（地址：南京市江东北路287号银城广场辅楼4楼，邮政编码：210036）。

本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：参编单位：主要起草人：主要审查人：目次1 总则 (3)2 术语 (5)3 基本规定 (7)3.1 配线区及用户接入点的设置 (7)3.2 工程界面 (10)4 小区设备间、电信间及配线设备设置 (12)4.1 小区设备间及电信间 (12)4.2 配线设备 (15)4.3 光纤配线架 (15)4.4 光缆交接箱 (16)4.5 光缆分纤箱 (17)4.6 家居配线箱 (18)5 住宅区内通信管道设置 (20)6 住宅建筑内配线管网设置 (25)7 配线光缆及入户线光缆设置 (28)7.1 线缆及连接器选择 (28)7.2 配线光缆 (28)7.3 用户光缆 (29)本标准用词说明 (32)引用标准名录 (33)附录：条文说明 (34)1 总则1.0.1 为规范江苏省内住宅区和住宅建筑内光纤到户通信设施工程的建设，适应城市建设与社会信息化发展需要，实现资源共享，避免重复建设，满足用户对优质通信服务的需求，保障居住者的合法权益，特制定本标准。

通信建设工程费用定额及计算规则第四十条直接工程费一、直接费（一）人工费1.通信建设工程不分专业和地区工资类别，综合取定每工日人工费标准：一、二级施工企业技工费为24.00元;三、四级施工企业技工费用标准为一、二级施工企业技工的70%。

普工一、二、三、四级企业及成建制普工为11.00元。

2.概（预）算人工费=技工费+普工费3.概（预）算技工费=技工单价×概（预）算技工总工日；概（预）算普工制=普工单价×概（预）算普工总工日。

（二）材料费材料费=主要材料费+辅助材料费1.主要材料费=材料原价+供销部门手续费+包装费+运杂费+采购及保管费+运输保险费。

式中：(1)材料原价：出厂价或供货地点价；(2)供销部门手续费供销部门手续费=材料原价×供销总门手续费费率1.8%;(3)包装费:应根据具体情况计算;(4)运杂费:编制概算时,运输距离光缆、电缆、钢材、木材及木制品按1500km计算；水泥及水泥制品、塑料及塑料制品按500km计算。

编制预算时，按主要器材的实际平均运距计算。

运杂费=器材原价×器材运杂费费率表（见表02）表02 器材运杂费率表光缆电缆钢材及其他塑料及塑料制品木材及木制品水泥及水泥制品100以下 1.0 1.5 3.6 4.3 8.4 18.0 101-200 1.1 1.7 4.0 4.8 9.4 20.0 201-300 1.2 1.9 4.5 5.4 10.5 23.0 301-400 1.3 2.1 4.8 5.8 11.5 24.5 401-500 1.4 2.4 5.4 6.5 12.5 27.0 501-750 1.7 2.6 6.3 - 14.7 - 751-1000 1.9 3.0 7.2 - 16.8 - 1001-1250 2.2 3.4 8.1 - 18.9 - 1251-1500 2.4 3.8 9.0 - 21.0 - 1501-1750 2.6 4.0 9.6 - 22.4 - 1751-2000 2.8 4.3 10.2 - 23.8 - 2000km以上每增250km增加0.2 0.3 0.6 - 1.5 - （5）运输保险费：运输保险费=材料、器材原价×保险费率0.1%。
