电子装接中级工操作技能样题及评分标准（3套）电子装接中级工操作技能样题及评分标准 (2)电子装接工中级工操作技能考核评分记录表1 (2)电子装接工中级工操作技能考核分项目评分记录表及评分标准 (2)电子装接工中级工操作技能考核试卷1 (5)电子装接工中级工操作技能考核试卷笔试部分答案 (8)电子装接工中级工操作技能考核评分记录表2 (10)电子装接工中级工操作技能考核分项目评分记录表及评分标准 (10)电子装接工中级工操作技能考核试卷2 (13)电子装接工中级工操作技能考核试卷笔试部分答案 (16)电子装接工中级工操作技能考核评分记录表3 (18)电子装接工中级工操作技能考核分项目评分记录表及评分标准 (18)电子装接工中级工操作技能考核试卷3 (21)电子装接工中级工操作技能考核试卷笔试部分答案 (24)电子装接中级工操作技能样题及评分标准职业技能鉴定样题电子装接工中级工操作技能考核评分记录表1考件编号: 姓名: 准考证号:单位：合计统分人：年月日电子装接工中级工操作技能考核分项目评分记录表及评分标准考件编号: 姓名: 准考证号:单位：评分人：年月日核分人：年月日评分人：年月日核分人：年月日试题3、电源电路的焊接与调试试题4、电路板的焊接（贴片器件）职业技能鉴定样题电子装接工中级工操作技能考核试卷1考件编号: 姓名: 准考证号:单位：试题1、电源电路器件识别、检测本题分值：10分考试时间：15分钟考核形式：笔试考核要求：⑴在规定时间内准确清点和检查全套装配材料数量和质量。
⑵正确使用工具进行元器件检测并填写下表：试题2、编写导线的加工工艺本题分值：5分考试时间：15分钟考核形式：笔试考核要求：⑴正确写出导线加工中所需使用的工具名称、步骤及注意要点。
⑵编制的加工工艺文字表达流畅，条理清晰、完整。
⑶否定项：有违反考场规定经确认的，由现场考评负责人宣布该考生的成绩以0分计算。
注：编写的加工工艺写在提供的试题2答题纸上（如附页需写姓名和准考证号）。

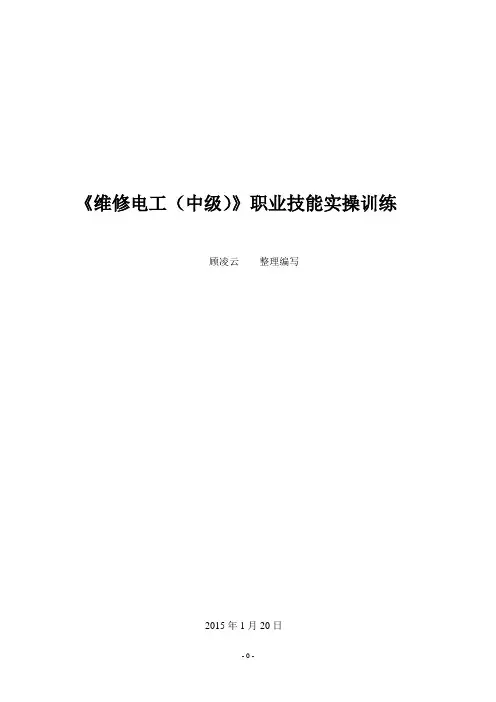

《维修电工（中级）》职业技能实操训练顾凌云整理编写2015年1月20日目录项目一、低压电气控制线路安装及调试 (2)项目二、PLC控制线路安装及调试 (34)项目三、电子工艺装配及调试 (60)项目四、机床电气线路故障排除 (74)项目一 低压电气控制线路安装及调试一、基本概念及常用元器件介绍1、电器的定义电器是一种能根据外界的信号（机械力、电动力和其他物理量），自动或手动接通和断开电路，从而断续或连续地改变电路参数或状态，实现对电路或非电对象的切换、控制、保护、检测和调节用的电气元件或设备。
2、电器的分类按工作电压等级分：高压电器（交流额定电压1200V 、直流额定电压1500V 以上）和低压电器（交流额定电压1200V 、直流额定电压1500V 及以下）；按动作原理分：手动电器和自动电器；按用途分：控制电器（继电器，接触器，按钮等）、配电电器（低压隔离器，熔断器，断路器等）、执行电器（电磁铁，电磁离合器等）；按工作原理分：电磁式电器（依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等）和非电量控制电器（依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等）3、常用电气元件1)控制按钮按钮是一种结构简单、应用广泛的主令电器。
在低压控制电路中，用于手动发出控制信号，短时接通和断开小电流的控制电路。
按钮也常作为可编程控制器的输入信号元件。
符号：SB2)行程开关行程开关又称限位开关或位置开关，是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器，主要用于生产机械的运动方向、行程大小控制或位置保护等。
符号：SQ3)接近开关和光电开关接近开关是一种非接触式的、无触点的行程开关，内部为电子电路，按工作原理分为高频振荡性、电容型和永磁型三种类型。
当运动着的物体接近它到一定距离时，它就能发出信号，从而进行相应的操作。
接近开关不仅能代替有触点行程开关来完成行程控制和限位保护，还可以用于高频计数、测速、液面检测等。
项目一维修电工基本技术（电子教课设计仅供参照）任务一维修电工安全知识第1教时一教课内容：知识链接1、 2二课型：讲解课三教课要求： 1 掌握触电急救知识2知道人工急救基本操作知识四教课准备：人体呼吸模型，教课挂图五教课过程：1、教课导入：维修电工基本技术是电气维修人员一定掌握的基本操作技术. 此中包含触电与急救知识2、教师讲解与演示：（一）触电与触电形式（ 1）触电对人体的损害作用1）电击2）电伤（ 2）常有的触电形式1）单相触电2）两相触电3）跨步电压触电（二）触电急救知识和方法（1）触电事故应急办理（2）对触电者的救护．（3）触电现场的急救1）触电现场的诊疗法2）口对口人工呼吸急救法3）人工胸外挤压急救法4）现场急救注意事项3、师生互动发问与答疑4、总结：5、思虑与练习(P44:)1#、2#、3#第 2教时一教课内容：知识链接 3、4二课型：讲解课三教课要求： 1 知道用电安全技术举措、掌握工作接地、保护接地及安全电压2认识文明生产和消防知识四教课准备：教课挂图五教课过程：1、教课导入：我们不单要认识触电与急救知识，更重要的是要掌握用电安全技术举措和文明生产、消防知识2、教师讲解：（一）用电安全技术举措（1）工作接地（ N 线接地）（2）保护接地 (PE 线接地 )（3）保护接零 (PEN 线接地 )(4 ）重复接地 (PEN 线重复接地 )（ 5）漏电保护装置(6 ）安全电压（二）触电与电火灾的防备举措（1）合理地采用供电电压（2）合理采用导线截面（3）合理采用开关，熔断器及熔体（4）拟订各样安全制度，培育优秀的工作习惯（5）为了安全用电，要重视电气设备的接地3、师生互动：发问与答疑4、总结：5、思虑与练习（P44）4#5#第 3、4 教时一教课内容：触电现场的急救操作二课型：实训课三实训要求： 1 掌握触电现场的急救操作2 对学生进行弘扬治病救人的人道主义教育四器械设备：人体呼吸模型一个，大垫子一个，用于隔口卫生棉纱布若干（或每个学生自备卫生棉纱布一块）五教课过程：1、实训前教育：（ 1）治病救人的人道主义教育（2）实训纪律教育（3）观看多媒体视频——触电现场的急救操作2、实训前指导：（1）触电现场的诊疗，一看、二听、三摸（2）口对口人工呼吸，呼吸道要通畅，口紧对口吹气时，手要捏紧鼻子，不可以漏气，深吸气使劲吹直到胸部隆起。
电子装接中级工自测题库及答案电子装接中级工自测题库及答案 (2)一、单项选择题 (2)二、单项选择答案 (20)三、判断题 (21)四、判断题答案 (26)电子装接中级工自测题库及答案一、单项选择题1. 用移位寄存器寄存四位二进制数码,经过( )CP脉冲后,四位数码可全部存入寄存器。
A、1个B、2个C、3个D、4个2. 工艺文件更改通知单中“更改标记”栏应( )。
A、填写更改日期B、填写通知人姓名C、填写需要更改的工艺名称D、按图样管理制度中规定的字母填写3. 彩色电视机是放在常温及( )条件下进行老化试验。
A、接通电源、不显示光栅B、关掉电源C、接通电源、显示光栅D、接通线路板电源、不显示光栅( )。
A B、C、D、5. 红外线控制的特点是( )。
A、方向性好B、传输距离远C、不受障碍物影响D、无方向性6. 采用与非门构成的主从RS触发器，输出状态取决于( )。
A、CP=1时，触发信号的状态B、CP=0时，触发信号的状态C、CP从0变为1时触发信号的状态D、CP从1变为0时触发信号的状态7. D触发器有( )触发信号输入端。
A、四个B、一个C、二个D、三个8. 导线剪裁时( )。
A、允许有负误差B、允许有5％～10％的负误差C、允许有20％～40％的正误差D、允许有5％～10％的正误差9. 绘制电路图时，所有元器件应采用( )来表示。
A、文字符号B、元件参数C、实物图D、图形符号10. 编码器的作用是( )。
A、用二进制数码表示不同的信号B、用十进制数码表示二进制数码C、用十进制数码表示不同的信号D、用十进制数码表示十六进制数码11. HFJ-8型毫伏表属于( )式电压表。
A、外差B、热电耦C、检波-放大D、放大-检波12. 时序逻辑电路一般是由( )构成的。
A、门电路B、组合逻辑电路C、组合逻辑电路与门电路D、组合逻辑电路和触发器13. 焊接时烙铁头的温度一般在( )。
A、600℃左右B、350℃左右C、800℃左右D、200℃左右14. 红外线遥控采用( )作为载波。
A、无线电波B、声波C、激光D、红外线15. 高频变压器通常用( )作铁芯。
A、硅钢片B、铁氧体C、塑料D、空气16. 模拟集成电路一般是由一块厚约( )的硅片制成。
A、0.1～0.2mmB、0.2～0.25mmC、0.25～0.35mmD、0.35～0.45mm17. 元器件引出线折弯处要求成( )。
A、直角B、锐角C、钝角D、圆弧形18. 用示波器观测波形时，被侧信号是接到示波器的( )上。
A 、控制栅极B 、X 偏转极C 、Y 偏转极D 、灯丝19. 工艺线路表的作用是( )。
A 、供工人在生产过程中的依据B 、质量检验人员的参考依据C 、供企业有关部门作为组织生产的依据20. 工艺文件封面“本册内容”栏应填写( )。
A 、该册主要工艺内容的名称B 、该册产品的名称C 、该册产品的型号D 、该册工艺内容21. 剪线机剪切导线时在( )校对长度。
A 、剪切一定数量时B 、剪切完成后C 、剪切一半时D 、剪切第一根导线时22. 阻抗均衡器( )。
A 、没有相移,没有衰减B 、没有相移,有衰减C 、有相移,有衰减D 、有相移,没有衰减23. 热电耦式电压表的优点是( )。
A 、灵敏度高B 、选择性好C 、一表多用D 、测任何波形读数均为有效值24. 遥控彩色电视机亮度调节是受( )控制的。
A 、中央微处理器B 、手动C 、亮度放大器D 、行扫描电路25. 每增加( )三极管的I cbo 就增大1倍。
A 、1℃B 、5℃C 、10℃D 、15℃26. 散热片一般要远离( )。
A 、晶体管B 、电容器C 、热敏元件D 、电源变压器27. 拍频法测量频率是将被测信号与已知信号直接叠加于( )上来实现对频率的测量。
A 、非线形元件B 、线形元件C 、混频器D 、谐振回路28. 当负载获得最大功率时，电流的效率是( )。
A 、50％B 、75％C 、85％D 、95％29. 二-十进制译码器有( )输出端。
A 、二个B 、四个C 、八个D 、十个30. 伴音信号的调制方式是( )。
A 、调幅B 、调相C 、调频D 、调脉冲宽度31. 集成电路插装前对引线要( )进行整形。
A 、逐个B 、个别C 、整排D 、一部分32. ( )是气动紧固工具的优点。
A 、运转费用低B 、设备费用低C 、噪声低D 、超负荷无危险33. T 触发器的特征方程是( )。
A 、Q T n +=1B 、Q T n +=1C 、Q TQ TQ n n n +=+1D 、Q n +=1134. 将频率分别是f 1和f 2的两个正弦信号源串联后得到的信号是( )。
A 、非正弦信号B 、频率为f 1的正弦信号C 、频率为f 2的正弦信号D 、频率为f 1+f 2的正弦信号35. 一个由三级放大器构成的多级放大器，它是( )。
A 、二端网络B 、四端网络C 、六端网络D 、十二端网络36. 彩色电视机的场扫描电路中场输出的负载是( )。
A 、场偏转线圈B 、场激励C 、场振荡D 、行偏转线圈37. AFT 电压是控制彩电高频调谐器的( )电路。
A 、高频放大B 、输入C 、本机振荡D 、混频38. 用数字量表示模拟信号时，需对信号进行取样，取样的频率( )。
A 、应不小于被取样信号的频率B 、应不小于被取样信号的频率C 、应不小于被取样信号频率的二倍D 、与被取样信号的频率无关39. 贴片机是由( )控制的片式元件安装设备。
A 、手动B 、机械C 、半自动D 、微电脑40. 在串联型稳压电路中,取样电路电阻器的温度系数越小,其输出电压受温度的影响( )。
A 、越小B 、越大C 、成正比增大D 、与温度系数无关41. 若变量器输出口和输入口绕组匝数之比为n ，则变量器可在其入口将出口阻抗Zl 变换成( )。
A 、n Z L 2B 、Z nL 2 C 、nZ L D 、Z n L 42. 自动插件机一般每分钟能完成( )件次的插装。
A 、100～200B 、200～300C 、50～100D 、300～40043. 居里点是指( )。
A 、铁磁物质完全失去磁性的时间B 、通过铁磁物质的电流大小C 、铁磁物质完全失去磁性的温度D 、铁磁物质的熔点44. 中频放大器的增益为( )。
A 、30dB B 、60dBC 、40dBD 、100dB45. 绕接的缺点是( )。
A 、接触电阻比锡焊大B 、有虚假焊C 、抗震能力比锡焊差D 、要求导线是单心线，接点是特殊形状。
46. 用电子计数器测量周期，时标信号为T b ，在闸门开启时间内计数器的累计结果为N ，则被测周期T x 为( )。
A 、NT bB 、T b /NC 、10NT bD 、NT b /1047. 用高频信号发生器XFG-7输出400KHz 的正弦波，“调幅选择”钮应放在( )。
A 、400KHzB 、400HzC 、1000HzD 、等幅48. 三相电源绕组的三角形联接中，线电压与相电压的关系是( )。
A 、U 线=3U 相B 、U 线=2U 相C 、U 线=13U 相 D 、U 线=U 相 49. 虚焊是由于焊锡与被焊金属( )造成的。
A 、没成型成合金B 、形成合金C 、焊料过多D 、时间过长50. 开关型稳压电源的调整管工作在( )状态。
A 、饱和B 、开关C 、放大D 、导通51. 使指针式仪表的指针作无规则摆动的干扰通常叫( )。
A 、高频干扰B 、低频干扰C 、工频干扰D 、噪声干扰52. 当负载作三角形联接时，若负载对称，那么线电流与相电流的关系是( )。
A 、I 线△=3I 相△B 、3I 线△=I 相△C 、I 线△=I 相△D 、I 线△=2I 相△53. 与主从RS 触发器相比较，主从JK 触发器的主要优点是( )。
A 、克服了空翻B 、采用较窄的脉冲触发C 、避免状态不定D 、抗干扰能力强54. 用毫伏表测量一网络，其输入、输出信号分别是2mv ，60mv ，此网络的( )。
A 、电流增益30dB B 、功率增益是30dBC 、电压增益是30dBD 、电压增益是30倍55. 对于短接线、三极管电阻、电容等元件插装时先插装( )。
A 、电阻B 、三极管C 、电容D 、短接线56. 彩色电视机15625Hz的脉冲电压是由( )产生的。
A、行激励B、行输出C、自动频率控制电路D、行振荡57. 汽车收录机在播放磁带信号出现干扰是由于( )。
A、天线位置的变化B、时间的变化C、汽车电子电器所发出的电噪声D、气候的变化58. 当n=3时,在变压器次级接上6Ω的负载电阻相当于直接在初级回路接上( )的电阻。
A、18ΩB、2ΩC、54ΩD、9Ω59. 移开烙铁时应按( )。
A、30°角B、45°角C、70°角D、180°角60. 对于一般衰减网络来说，它的功率比Kp与电压衰减倍数K的关系是( )。
A、K p=KB、K p=KC、K p2=KD、K p=2K61. 放大-检波式电压表的优点是( )。
A、灵敏度高B、频率范围广C、一表多用D、选择性好62. 当RLC串联电路谐振时，应满足( )。
A、x L=x c=0B、x L=x cC、R=x L+x cD、x L+x c+R=063. 利用电抗元件的( )特性实现滤波。
A、延时B、贮能C、稳定D、电压不能突变64. 彩色全电视信号应含有( )。
A、色度信号、亮度信号、伴音信号、行同步信号、场同步信号B、亮度信号、色度信号、色同步信号、伴音信号、行场同步信号及消隐信号C、色同步信号、行同步信号、场同步信号、行消隐信号、亮度信号、伴音信号D、场同步信号、场消隐信号、色同步信号、伴音信号、行消隐信号、色度信号65. 由于直流电机受到换向条件的限制，一般直流电机中容许通过的最大电流不应超过额定电流的( )。
A、1.5～2倍B、2～2.5倍C、3～4倍D、4～5倍66. 显象管在装配时要( )。
A、双手搬运B、单手搬运C、单手握住管径D、双手握住管径67. 电路中两点的电位分别是7v和3v则这两点间的电压是( )。
A、7vB、3vC、4vD、10v68. 印制电路板装配图上的虚线表示( )。
A、剪切线B、连接导线C、印制导线D、短接线69. 整机装配应按( )操作。
A、个人意愿B、生产线负责人的意愿C、工艺文件D、前道工位的意愿70.一般异步电动机的额定效率为( )。
A、70％～85％B、75％～98％C、95％左右D、80％～90％71. 通常把场强超过( )的电场称为强电场。
A、10v/米B、1v/米C、100mv/米D、100μv/米72. 钩焊点的拆焊，烙铁头( )。
