电工技能与实训试卷复习课程

电工技术及实训模拟试题（含参考答案）一、单选题（共59题，每题1分，共59分）1.三个电阻并联,R1=6Ω R2=3Ω R3=2Ω，总电流I=6A，则I2=(____)A。

A、4B、3C、1D、2正确答案：D2.220V交流电压加在220Ω的电阻上，则电压和电流(____)。

A、电压有效值220V，电流有效值1AB、电压有效值220V，电流最大值1AC、电压最大值220V，电流最大值1AD、电压最大值220V，电流有效值1A正确答案：A3.单相电动机，接在220V的交流电源上，测得电流为10A，功率为1.1kW，则电动机的功率因数为(____)。

A、0.5B、0.6C、0.8D、0.9正确答案：A4.交流电路，电压u=100√2sin(ωt-30°)V，电流i=10√2sin(ωt-90°)A，则电路的功率因数cosφ=(____)。

A、0.5B、0.6C、0.8D、0.9正确答案：A5.RLC串联交流电路发生谐振，若电容电压UC=100V，电阻电压UR=10V，则电路总电压为（____）。

A、80VB、90VC、10VD、110V正确答案：C6.在下列四位科学家中,以其名字命名电流单位的是(____)。

A、瓦特B、安培C、伏特D、焦耳正确答案：B7.RL串联交流电路，总电压与电流的相位关系(____)。

A、电压滞后电流B、电压超前电流C、电压超前电流90°D、电压与电流同相正确答案：B8.RL串联交流电路，电流I=2A,电阻R=8Ω，感抗XL=6Ω，则电压U=(____)。

A、28VB、20VC、16VD、12V正确答案：B9.下列给出的用电器中，连接方式属于串联的是(____)。

A、家用电器与其开关B、道路两旁的路灯C、家中的各种用电器D、教室里照明灯正确答案：A10.一电路元件，电压电流关联方向时，P=UI小于0时，该元件为(____)。

A、发出功率B、吸收功率C、不能确定D、功率为零正确答案：A11.电压u=100√2sin(ωt+80°)V，电流i=√2sin(ωt+20°)A，则电压和电流的相位关系为(____)。

电工技术基础与技能第二版参考答案第1章课程导入1.1认识电工实验实训室思考与练习1．直流交流2．有电切断1.2安全用电常识思考与练习1．50mA36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B2．A3．A4．C5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出..2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等..常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等..3．实验实训室的安全操作规程：1实验实训前必须做好准备工作;按规定的时间进入实验实训室;到达指定的工位;未经同意;不得私自调换..2不得穿拖鞋进入实验实训室;不得携带食物进入实验实训室;不得让无关人员进入实验实训室;不得在室内喧哗、打闹、随意走动;不得乱摸乱动有关电气设备..3任何电气设备内部未经验明无电时;一律视为有电;不准用手触及;任何接、拆线都必须切断电源后方可进行..4实训前必须检查工具、测量仪表和防护用具是否完好;如发现不安全情况;应立即报告老师;以便及时采取措施；电器设备安装检修后;须经检验后方可使用..5实践操作时;思想要高度集中;操作内容必须符合教学内容;不准做任何与实验实训无关的事;6要爱护实验实训工具、仪器仪表、电气设备和公共财物..7凡因违反操作规程或擅自动用其他仪器设备造成损坏者;由事故人作出书面检查;视情节轻重进行赔偿;并给予批评或处分..8保持实验实训室整洁;每次实验实训后要清理工作场所;做好设备清洁和日常维护工作..经老师同意后方可离开..4．常见的触电类型：单相触电、两相触电和跨步电压触电..四、实践与应用题略第2章电路的基础知识与基本测量2.1电路与电路图思考与练习1．电流电源负载传输环节2．通路断路或开路短路电源短路2.2电流及其测量思考与练习1．正电荷电子流动2．24A3．直流电流表直流电流2.3电压及其测量思考与练习1．1.5V2．直流电压表直流电压2.4电阻及其测量思考与练习R ×100 电阻调零12.5部分电路欧姆定律思考与练习1．正比反比RU I =2．5 3.6A 2.6电能与电功率思考与练习1．单位时间2．1210 10W复习与考工模拟一、是非题1．×2．×3．√4．×5．√6．×7．×8．×9．×10．√二、选择题1．B2．C3．B4．A5．D6．B7．C8．D三、问答与计算1．23.32．4.5A0.25KW3．595.2度357.12元四、实践与应用题1．1一般新电池两端的电压大于1.5V;而旧电池两端电压小于1.5V..2万用表测电池两端电压的操作步骤：①选择万用表的挡位与量程..把挡位与量程选择开关打在直流2.5V 挡..②万用表并接在电池两端..万用表的红表笔接电池的正极;黑表笔接电池的负极..③正确读数..2．略第3章直流电路3.1闭合电路欧姆定律思考与练习1A4V0.5V3.2负载获得最大功率的条件思考与练习负载电阻R 等于电源的内阻r rE P 42max =阻抗匹配50%〉〉 3.3电阻串联电路思考与练习150.210.43.4电阻并联电路思考与练习1.相等通过各电阻的分电流之和反比反比2．1：11：31：33.5电阻混联电路思考与练习1.52.43.6基尔霍夫定律思考与练习1.实际参考实际方向与参考方向相反2．241I I I =+435I I I +=033244111=+---R I E R I E R I复习与考工模拟一、是非题1．×2．×3．×4．√5．√6．√7．√8．×9．√10．√二、选择题1．B2．A3．C4．C5．A6．A7．B8．B9．B10．B三、分析与计算1．1.5A2.85V2．1.53．串电阻54．66.7 0.6A5．111=I A 6.02=I A 4.03=I A28.51=U V 2.132==U U V 1=r U V38.51=P 72.02=P 48.03=P 1=r P W 8=总P W6．1321I I I =+20E -R I R I 13311=+0R I -E R I -22233=+7．S 打开时：Ω=6R AB S 闭合时：Ω=3R AB8．9．略4章电容器思考与练习1．能够储存电荷电容器2．4103.24-⨯ C4.2电容器的参数和种类思考与练习1．最大2．4102⨯0.024.3电容器的连接思考与练习1．电荷量电压2．80V40V 410.63-⨯C 410.27-⨯ C4.4电容器的充电和放电思考与练习1．最大逐渐减小等于00最大电源2．1K R 100R ⨯Ω⨯或Ω电容器内部可能断路电容器内部已经短路复习与考工模拟一、是非题1．×2．×3．×4．√5．×6．×7．×8．√9．×10．√二、选择题1．C2．B3．C4．C5．B6．A7．B8．C9．D10．B三、分析与计算1．3103-⨯ C2．共需4只电容器;两两串联后再两两并联..3．10.75 F250V2电容器要被击穿四、实践与应用题略第5章磁与电磁感应5.1磁的基本概念思考与练习1．电流的磁效应2．右手螺旋定则3．线圈中电流和方向如下图所示..5.2磁场的基本物理量思考与练习1．磁通密度B 特斯拉A B φ=T2．2．磁感应强度物质的磁导率μB H =5.5磁场对电流的作用各载流导体的受力方向如下图所示..5.6电磁感应运动导体中感应电流的方向如下图所示..5.7电感与电感器思考与练习1．电流变化自感现象自感电动势2．铁心磁心复习与考工模拟一、是非题1．×2．√3．×4．√5．√6．√7．×8．×9．√10．×二、选择题1．B2．B3．C4．A5．C6．C7．C8．D9．D10．C三、分析与计算题1．通电导体或螺线管周围存在的磁场方向如下图所示..2．310.61-⨯Wb3．0.01T4．略四、实践与应用题1．略2．略第6章磁与电磁感应6.1正弦交流电的基本概念思考与练习1．大小方向正弦规律2．瞬时值小写字母6.2正弦交流电的基本物理量与测量思考与练习1．10A7.07A314rad/s50Hz0.02S602．︒15021u u 滞后6.3正弦交流电的表示法思考与练习1．解析式波形图矢量图2．矢量图如下图所示..复习与考工模拟 一、是非题 1．×2．×3．×4．×5．√6．×7．√8．√9．√10．√ 二、选择题1．D2．C3．C4．B5．C6．D7．C8．D9．B10．A三、分析与计算题1．)45314sin(250︒+=t u V 其波形图为如下图所示..2．07.7=I A ︒=300ϕ50=f Hz 当1.0=t S 时电流的瞬时值为5A 3．)30314sin(21001︒+=t u V t u 314sin 21502=V它们的矢量图如下图所示.. 4．略 5．18.0=T mS 25.=f KHz26=-P P V V 3max =U V 1.2=U V四、实践与应用题略第7章单相正弦交流电路7.1电感、电容对交流电的阻碍作用思考与练习1．31．85 0.0159 31.4 12.56K2．耗能元件储能元件7.2单一元件交流电路思考与练习1．0.1A )3010sin(21.0︒+=t i π A2．3.18A )150100sin(218.3︒-=t i π A60U -300 t 452 uV 303．0.31A)150100sin(231.0︒+=tiπ A 4．电压与电流的矢量图分别如下图所示..50 -36.9 2A160W120Var200V A电容7.4电路的谐振思考与练习1．串联电路的选择性变差并联2．最大最大电压电路的阻抗中频选频7.5电能的测量与节能思考与练习1．标定电流值最大电流值2．直接接入3．电子式复习与考工模拟一、是非题1．×2．√3．√4．√5．×6．×7．×8．×9．√10．√11．√12．×13．×14．×15．√二、选择题1．D2．A3．B4．B5．B6．A7．B8．B9．D10．A 11．A12．D13．A14．C15．A三、分析与计算题1．10.45A)60314sin(245.0︒-=ti A2电压与电流的矢量图如下图所示..3100W2．135A)60︒-=i A237707Var3.10.069A314sin(2069.0+=ti2电压与电流的矢量图如下图所示315.2Var904．110 222A3176=R U V 220=L U V 88=C U V43872=P W 2904=Q Var 4840=S V A5电路呈电感性6..5．略 6．略7．略8．提高功率因数的意义：①提高供电设备的能量利用率；②减小输电线路上的能量损失..提高功率因数的方法：①提高用电设备自身的功率因数；②在感性负载上并联电容器..四、实践与应用题略第8章三相正弦交流电路8.1三相正弦交流电源思考与练习1．)90sin(2220︒-=t u V ωV )150sin(2220︒+=t u W ωV2．三相四线制220V8.4用电保护思考与练习1．保护接地保护接零装设漏电保护器2．中性点不接地的供电系统中3．中性点直接接地的三相四线制供电系统中保护装置复习与考工模拟一、是非题1．√2．×3．×4．√5．√6．×7．√8．√9．×10．√二、选择题1．B 2．A3．B4．C5．A6．B7．C8．D三、分析与计算题1．)90314sin(2220︒-=t u V V )150314sin(2220︒+=t u W V2．220=P U V 4.4=P I A 4.4=L I A3．8.868=P W4．变压器中性点不直接接地的供电系统中;如果不采取保护接地措施;那么人体触及带电外壳时;由于输电线与大地之间存在分布电容而构成回路;使人体有电流通过而发生触电事故..5．在三相四线制供电系统中;中性线的作用：是使不对称负载两端电压保持对称;从而保证电路安全可靠地工作..6．略四、实践与应用题1．星形联结2．三角形联结第9章变压器复习与考工模拟一、是非题1．×2．×3．×4．×5．√二、选择题1．D2．C3．A4．D 5．C三、分析与计算题1．80匝2．2403．1200 20.125W30.018W四、实践与应用题1．二次绕组的直径更粗一些2．为起到电磁屏蔽的作用第10章瞬态过程复习与考工模拟一、是非题1．√2．√3．√4．√5．×二、选择题1．B2．B 、C3．C4．B5．C三、分析与计算题1．3)0(1=+i mA 0)0(2=+i 0)0(=+C u2．6)0(=+C u V 1)0(=+C i mA 4)0(1=+R u V3．10.37mA20.69s四、实践与应用题略。

电工技能与实训试题（含答案）仅供学习与交流，如有侵权请联系网站删除 谢谢2《电工技能与实训》试卷及答案一、 选择题（共15小题，每小题2分，共30分）1、在湿度大、狭窄、行动不便、周围有大面积接地导体的场所，使用的手提照明 A 、48V B 、36V C 、24V D 、12V2、人体对交流电的频率而言，（ C ）的交流电对人体伤害最严重。

A 、 220Hz B 、80Hz C 、50Hz D 、20Hz3、在使用验电笔时，被测电体与大地之间电压超过（ C ）V,氖管才会起辉发 光。

A 15VB 、30VC 、60VD 、220V 答 内 线封 题 灯应采用（D ）安全电压4、硅钢片被加工成片状, 并且表面具有绝缘层的主要作用是（ B )。

A 、减少磁滞损耗 C 、减少电压损耗 5、下列常用电工工具中, 、减少涡流损耗 、减少电流损耗 不具有绝缘套管的是（ DA 、钢丝钳 B、尖嘴钳6常用于室外照明的灯是（D A 、白炽灯 B、荧光灯7、进行导线连接的主要目的是（ A 、增加机械强度）。

）。

、剥线钳、高压汞灯 、提高绝缘强度、活络扳手、高压钠灯C 、增加导线长度或分接支路D 、增加导线的美观8、线路供电正常而白炽灯不亮，不可能的原因是（ C ）。

A 、灯丝断裂 C 、灯丝局部短路9、正确安装二孔插座时，接地线应该是10、11、12、13、左孔、右孑L C、开关接触不良 、灯丝被氧化 C )。

、上孔任意一个孔荧光灯的镇流器从启动到工作的过程中起的作用是（稳压B 、限流 C、产生瞬时高压F 列电流通过人体的路径最危险的是（ B ）。

从右手到脚 B 、从左手到脚 做导线的材料要有良好的（ 导电性 B、绝缘性七股芯线的导线做直连接时, 针方向紧密缠绕。

14、 15、C 、从右脚到左脚 节省电能从左手到右手）。

、节能性应将导线按（ 、电阻性）股分成三组，然后再顺时2、 2、 3 B 、 1、 1、 F 列几种电器设备使用时,电视机 B 、录音机 正确使用验电笔的方法是 C 、 1、 3、那种需要三孔插座 D 、3、3、1C 、电饭锅D、手机充电器二、判断题（共10小题，每小题1分，共10分）1、40W的白炽灯与40W的日光灯的电耗是一样的。

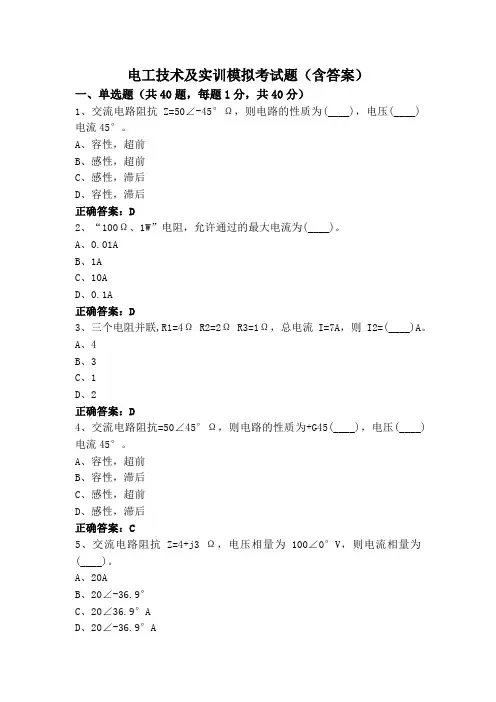

电工技术及实训模拟考试题（含答案）一、单选题（共40题，每题1分，共40分）1、交流电路阻抗Z=50∠-45°Ω，则电路的性质为(____)，电压(____)电流45°。

A、容性，超前B、感性，超前C、感性，滞后D、容性，滞后正确答案：D2、“100Ω、1W”电阻，允许通过的最大电流为(____)。

A、0.01AB、1AC、10AD、0.1A正确答案：D3、三个电阻并联,R1=4Ω R2=2Ω R3=1Ω，总电流I=7A，则I2=(____)A。

A、4B、3C、1D、2正确答案：D4、交流电路阻抗=50∠45°Ω，则电路的性质为+G45(____)，电压(____)电流45°。

A、容性，超前B、容性，滞后C、感性，超前D、感性，滞后正确答案：C5、交流电路阻抗Z=4+j3 Ω，电压相量为100∠0°V，则电流相量为(____)。

A、20AB、20∠-36.9°C、20∠36.9°AD、20∠-36.9°A正确答案：D6、电能的实用单位是(____)。

A、kWB、kVAC、kWhD、KJ正确答案：C7、电压u=100√2sin(ωt+30°)V，电流i=√2sin(ωt-30°)A，则电压和电流的相位关系为(____)。

A、电压超前电流60°B、电压滞后电流60°C、电压、电流反相D、电压、电流同相正确答案：A8、RL串联交流电路，电阻R=8Ω，感抗XL=6Ω，则阻抗角=(____)。

A、30°B、53.1°C、60°D、36.9°正确答案：D9、大小和方向都随时间变化的电流称为(____)。

A、交流电流B、脉动电流C、直流电流D、以上都不对正确答案：A10、三相负载，每相额定电压为380V，若接在线电压为380V的三相电源上，负载应(____)。

《电工技术基础与技能》(第2版,陈雅萍主编)习题答案《电工技术基础与技能》第二版参考答案第1章课程导入1.1 认识电工实验实训室思考与练习1．直流交流2．有电切断1.2 安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．× 2．√ 3．√ 4．× 5．× 6．√ 7．× 8．√ 9．√ 10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V 多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。

2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。

常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。

3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。

（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。

（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。

（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。

（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。

（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。

电工技术及实训复习题+参考答案一、单选题（共90题，每题1分，共90分）1、正弦交流电流i=10√2sin(100πt+30°)A，则角频率为(____)。

A、100rad/sB、100πC、50rad/sD、100πrad/s正确答案：D2、RL串联交流电路，电压U=35V,电阻R=3Ω，感抗XL=4Ω，则电路视在功率S=(____)。

A、175WB、245WC、175VAD、245VA正确答案：D3、交流电路阻抗Z=3-j4 Ω，电流相量为10∠0°A，则电压相量为(____)。

A、50VB、50∠-53.1°C、50∠53.1°VD、50∠-53.1°V正确答案：D4、电阻元件R=10Ω，电压U=100V ,则电流I=(____)。

A、10B、10AC、110AD、90A正确答案：B5、三相电路，对称三相负载接成星型时三相总有功功率为600W，将负载改接为三角形而其他条件不变，则此时三相总有功功率为（____）W。

A、200B、600C、0D、1800正确答案：D6、1mV=(____)VA、10-6B、106C、10-3D、1000正确答案：C7、电感元件的电压与其电流变化率的关系：(____)。

A、无关B、成反比C、不能确定D、成正比正确答案：D8、国际单位制中，电流的单位(____)。

A、AB、VC、JD、W正确答案：A9、交流电路阻抗Z=3+j4 Ω，电压U=100V，则电路无功功率Q=(____)。

A、1200varB、1600VAC、1600varD、2000var正确答案：C10、RL并联交流电路，总电流I=10A，电感电流IL=6A，则电阻电流IR=(____)。

A、8AB、4AC、16AD、0A正确答案：A11、RLC串联交流电路处于谐振状态，若电源频率减小时，电路呈（____）。

B、感性C、容性D、无法确定正确答案：C12、三相交流发电机，三相绕组接成星形，测得线电压为380V，当其改接成三角形时，线电压的值为(____)。

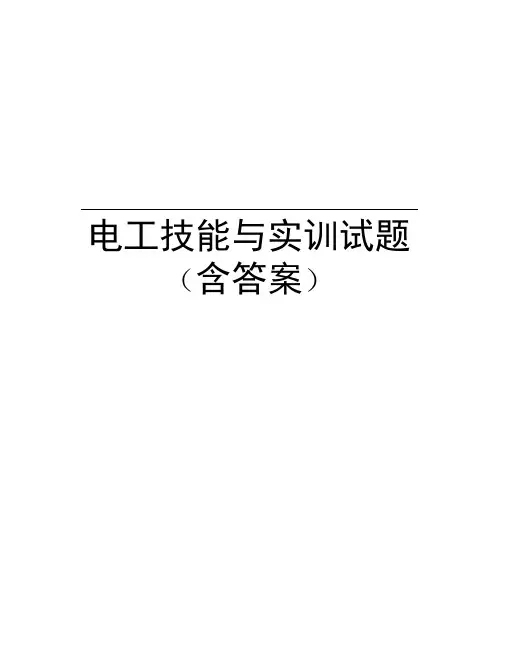

电工技能与实训试题 (含答案)电工技能与实训》试卷及答案一、选择题（共15小题，每小题2分，共30分）1、在湿度大、狭窄、行动不便、周围有大面积接地导体的场所，使用的手提照明灯应采用12V的安全电压。

2、人体对交流电的频率而言，50Hz的交流电对人体伤害最严重。

3、在使用验电笔时，被测电体与大地之间电压超过60V，氖管才会起辉发光。

4、硅钢片被加工成片状，并且表面具有绝缘层的主要作用是减少涡流损耗。

5、下列常用电工工具中，不具有绝缘套管的是活络扳手。

6、常用于室外照明的灯是高压钠灯。

7、进行导线连接的主要目的是增加导线长度或分接支路。

8、线路供电正常而白炽灯不亮，不可能的原因是灯丝局部短路。

9、正确安装三孔插座时，接地线应该是上孔。

10、荧光灯的镇流器从启动到工作的过程中起的作用是产生瞬时高压。

11、下列电流通过人体的路径最危险的是从左手到脚。

12、做导线的材料要有良好的导电性。

13、七股芯线的导线做直连接时，应将导线按2、2、3股分成三组，然后再顺时针方向紧密缠绕。

14、下列几种电器设备使用时，那种需要三孔插座电饭锅。

15、正确使用验电笔的方法是先将验电笔放在大地上，再用手握住验电笔的绝缘部分去接触被测电器。

插座等；４.使用电器时，应按照说明书正确使用，不可随意拆卸、改装；５.避免电线、插头、插座等受潮、受热、受压、受损等情况；６.避免电器与水、湿度过大的环境接触；７.不要在床上、沙发上等柔软物体上使用电器，以防止电器受到挤压、损坏等情况；８.不要在带有易燃物品的地方使用电器，以防止发生火灾；９.使用电器时，应保持清洁，避免灰尘、油污等影响使用效果；１０.避免使用过程中出现短路、漏电等情况，及时进行检修和维护。

4、简述电气设备的维护保养措施。

（8分）答：电气设备的维护保养措施包括以下几个方面：１.定期检查设备的接线、电气元器件、电缆线路等，保证电气设备的正常运行；２.定期清洁设备，避免灰尘、油污等影响设备的使用效果；３.定期检查设备的绝缘状态，避免因绝缘破损等原因导致的漏电等安全事故；４.定期对设备进行润滑、调整、更换易损件等维护保养工作，保证设备的正常运行；５.对于老化、损坏等无法修复的电气设备，应及时更换，以保证电气设备的安全运行。

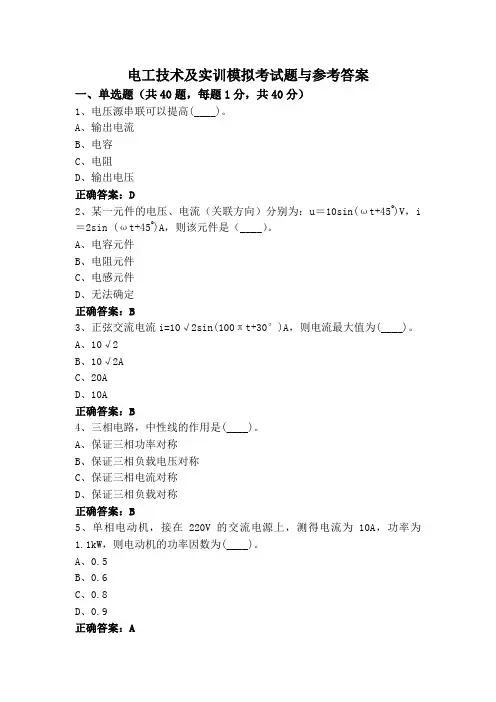

电工技术及实训模拟考试题与参考答案一、单选题（共40题，每题1分，共40分）1、电压源串联可以提高(____)。

A、输出电流B、电容C、电阻D、输出电压正确答案：D2、某一元件的电压、电流（关联方向）分别为：u＝10sin(ωt+45˚)V，i ＝2sin (ωt+45˚)A，则该元件是（____）。

A、电容元件B、电阻元件C、电感元件D、无法确定正确答案：B3、正弦交流电流i=10√2sin(100πt+30°)A，则电流最大值为(____)。

A、10√2B、10√2AC、20AD、10A正确答案：B4、三相电路，中性线的作用是(____)。

A、保证三相功率对称B、保证三相负载电压对称C、保证三相电流对称D、保证三相负载对称正确答案：B5、单相电动机，接在220V的交流电源上，测得电流为10A，功率为1.1kW，则电动机的功率因数为(____)。

A、0.5B、0.6C、0.8D、0.9正确答案：A6、三相电路功率公式P=√3UIcosφ中的φ是指(____)。

A、线电压与相电流的相位差B、相电压与相电流的相位差C、相电压与线电流的相位差D、线电压与线电流的相位差正确答案：B7、RC串联交流电路，电容电压UC=60V，电阻电压UR=80V，则总电压U=(____)。

A、140VB、100VC、220VD、20V正确答案：B8、RL串联交流电路，阻抗|Z|=10Ω，感抗XL=8Ω，则电阻R=(____)。

A、2ΩB、18ΩC、6ΩD、6正确答案：C9、元件的电压电流为非关联方向且电压为5V，电流为2A，则元件发出的功率为(____)W。

A、2.5B、3C、10D、7正确答案：C10、交流电路阻抗Z=4+j3 Ω，电流相量为10∠0°A，则电压相量为(____)。

A、50VB、50∠-36.9°VC、50∠36.9°D、50∠36.9°V正确答案：D11、正弦交流电路，周期与频率的关系:(____)。

电工技术及实训复习题及答案一、单选题（共59题，每题1分，共59分）1.电阻电压为100V,电流为2A，当电压降为50V时,电阻应为(____)。

A、100ΩB、25ΩC、50ΩD、0Ω正确答案：C2.在下列四位科学家中,以其名字命名电压单位的是(____)。

A、焦耳B、伏特C、安培D、瓦特正确答案：B3.RL串联电路,电压u=100√2sin(1000t)V,R=30Ω，L=0.04H.则电流i=(____)A。

A、2√2sin(1000t-53.1°)B、2√2sin(1000t-36.9°）C、2√2sin(1000t）D、2√2sin(1000t-90°）正确答案：A4.直流稳态电路，电感可看做(____)。

A、电源B、短路C、开路D、电阻正确答案：B5.在下列四位科学家中,以其名字命名电阻单位的是(____)。

A、法拉第B、亨利C、西门子D、欧姆正确答案：D6.电阻并联具有(____)作用。

A、增大电压B、分流C、增大电流D、分压正确答案：B7.电压源串联可以提高(____)。

A、电阻B、电容C、输出电压D、输出电流正确答案：C8.RL串联交流电路，电阻R=8Ω，感抗XL=6Ω，则阻抗角=(____)。

A、30°B、36.9°C、60°D、53.1°正确答案：B9.RLC交流串联电路，若容抗大于感抗，则电路呈(____)。

A、感性B、容性C、阻性D、不能确定正确答案：B10.电阻性电路，电压电流的相位关系为(____)。

A、电压、电流同相B、电压、电流反相C、电压滞后电流90°D、电压超前电流90°正确答案：A11.RLC串联交流电路处于谐振状态，若电源频率减小时，电路呈（____）。

A、阻性B、感性C、容性D、无法确定正确答案：C12.RL串联交流电路，电阻电压UR=80V，电感电压UL=60V，则总电压U=(____)。

电工技术及实训习题库+参考答案一、单选题（共40题，每题1分，共40分）1、RLC串联交流电路处于谐振状态，若电感L减小时，电路呈（____）。

A、阻性B、感性C、容性D、无法确定正确答案：C2、交流电路电压、电流相量为100∠0°V、10∠-53.1°A，则电路功率因数为(____)。

A、1B、0.8C、0.6D、0.5正确答案：C3、RL串联交流电路，电阻R=8Ω，感抗XL=6Ω，则阻抗|Z|=(____)。

A、14ΩB、2ΩC、10D、10Ω正确答案：D4、两个电阻串联,R1=10Ω R2=30Ω，总电压为60V，则U1=(____)V。

A、15B、45C、20D、10正确答案：A5、三相对称电路，Y连结时，其线电压是相电压的(____)倍。

A、√3B、1C、3D、√2正确答案：A6、电容元件容抗XC=10Ω，电压U=100V ,则无功功率QC=(____)。

A、0B、1000WC、1000VAD、1000var正确答案：D7、电容元件容抗XC=10Ω，电压U=100V ,则有功功率P=(____)。

A、0WB、1000WC、1000VAD、1000var正确答案：A8、三个电阻并联,R1=6Ω R2=3Ω R3=2Ω，总电流I=6A，则I2=(____)A。

A、4B、3C、1D、2正确答案：D9、电阻并联具有(____)作用。

A、分流B、增大电流C、分压D、增大电压正确答案：A10、电流与电压的参考方向一致，称为(____)。

A、非关联参考方向B、非关联参考方向或关联参考方向C、关联参考方向D、不确定正确答案：C11、电阻电压为100V,电流为2A，当电压降为50V时,电阻应为(____)。

A、100ΩB、25ΩC、50ΩD、0Ω正确答案：C12、RC串联交流电路，电阻R=8Ω，容抗XC=6Ω，则阻抗角为(____)。

A、36.9°B、53.1°C、-36.9°D、-53.1°正确答案：C13、国际单位制中，电能的单位为(____)。

电工技术及实训测试题+参考答案一、单选题（共40题，每题1分，共40分）1、RC串联交流电路，阻抗|Z|=10Ω，电阻R=6Ω，则容抗XC=(____)。

A、4ΩB、8C、16ΩD、8Ω正确答案：D2、正弦交流电压的有效值220V，则它的最大值是(____)。

A、311VB、220VC、311D、380V正确答案：A3、RLC串联交流电路处于谐振状态，若电感L增加时，电路呈（____）。

A、阻性B、感性C、容性D、无法确定正确答案：B4、KVL内容：任一回路的各电压代数和(____)。

A、为负B、不等于0C、等于0D、为正正确答案：C5、正弦交流电路，周期与频率的关系:(____)。

A、成反比B、非线性C、成正比D、无关正确答案：A6、关于电路的作用，下列说法准确的是(____)。

A、把机械能转变成电能B、实现电能的传输和转换，信号的传递和处理C、把电能转变成热能D、把热能转变成电能正确答案：B7、电阻元件R=5Ω,u,i为关联参考方向时，u=10V,则i=(____)。

A、2B、-2AC、0D、2A正确答案：D8、三角形连接中三个电阻相等，R1=R2=R3=33Ω，则等效为星形连接的三个电阻也相等，为(____)Ω。

A、11B、99C、33D、66正确答案：A9、R1、R2串联交流电路，总电压U=100V，电阻R1电压U1=80V，则电阻R2电压U2=(____)V。

A、20B、140C、0D、60正确答案：A10、电感元件L=10mH，电源ω=1000rad/s ,则感抗XL=(____)。

A、100ΩB、1000ΩC、10ΩD、10000Ω正确答案：C11、交流电路阻抗Z=3+j4 Ω，电流I=10A，则电路有功功率P=(____)。

A、300VAB、300C、300W正确答案：C12、A、B两点的电位VA=10V、VB=30V，则两点的电压为UAB=(____)V。

A、20B、-20C、0D、40正确答案：B13、电压又称为(____)。
