高中物理专题六机械能守恒定律选讲5板块模型

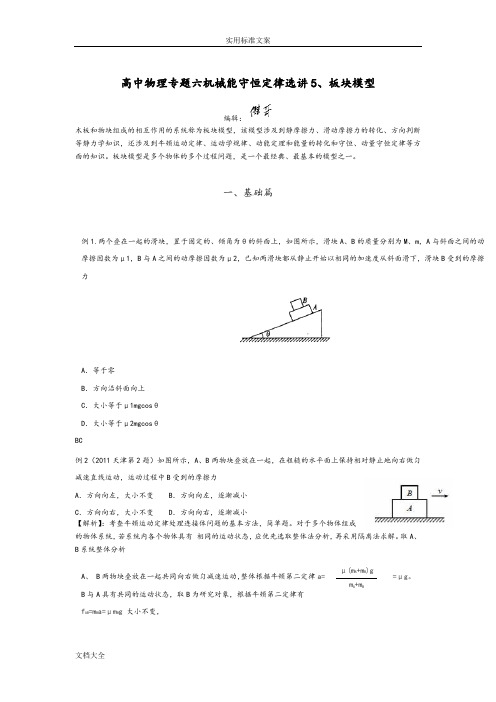

高中物理专题六机械能守恒定律选讲5、板块模型编辑：木板和物块组成的相互作用的系统称为板块模型，该模型涉及到静摩擦力、滑动摩擦力的转化、方向判断等静力学知识，还涉及到牛顿运动定律、运动学规律、动能定理和能量的转化和守恒、动量守恒定律等方面的知识。

板块模型是多个物体的多个过程问题，是一个最经典、最基本的模型之一。

一、基础篇 例1.两个叠在一起的滑块，置于固定的、倾角为θ的斜面上，如图所示，滑块A 、B 的质量分别为M 、m ，A 与斜面之间的动摩擦因数为μ1，B 与A 之间的动摩擦因数为μ2，已知两滑块都从静止开始以相同的加速度从斜面滑下，滑块B 受到的摩擦力A ．等于零B ．方向沿斜面向上C ．大小等于μ1mgcos θD ．大小等于μ2mgcos θBC例2（2011天津第2题）如图所示，A 、B 两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B 受到的摩擦力A ．方向向左，大小不变B ．方向向左，逐渐减小C ．方向向右，大小不变D ．方向向右，逐渐减小【解析】：考查牛顿运动定律处理连接体问题的基本方法，简单题。

对于多个物体组成的物体系统，若系统内各个物体具有 相同的运动状态，应优先选取整体法分析，再采用隔离法求解。

取A 、B 系统整体分析A 、B 两物块叠放在一起共同向右做匀减速运动，整体根据牛顿第二定律a= =μg 。

B 与A 具有共同的运动状态，取B 为研究对象，根据牛顿第二定律有f AB =m B a=μm Bg 大小不变， μ(m A +m B )gm A +m B物体B 做速度方向向右的匀减速运动，故而加速度方向向左，摩擦力向左；故选A 。

例3.(新课标理综第21题). 如图，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块．假定木块和木板之间的最大静摩擦力和滑动摩擦力相等．现给木块施加一随时间t 增大的水平力F=kt （k 是常数），木板和木块加速度的大小分别为a1和a2，下列反映a1和a2变化的图线中正确的是（ ） A．B．C ．D ．例4.如图所示，长12m ，质量100kg 的小车静止在光滑水平地面上．一质量为50kg 的人从小车左端，以4m/s 2加速度向右匀加速跑至小车的右端（人的初速度为零）．求：（1）小车的加速度大小；（2）人从开始起跑至到达小车右端所经历的时间；（3）人从开始起跑至到达小车右端对小车所做的功．解题注意事项：1.判断动量是否守恒 2.抓住初末动量 3.抓住临界条件（如“恰好不掉下去”、“停止滑动”“重力势能最大或弹性势能最大”这都意味着共速）解决方法：1.往往是动量守恒定律和能量守恒定律综合应用，尤其是遇到涉及（可能是所求也可能是已知）相对位移，应用能量守恒比较简单 2.但求解一个物体对地位移应用动能定理或运动学公式求解例5.一质量M=0.2kg的长木板静止在水平面上，长木板与水平面间的滑动摩擦因数μ1=0.1，一质量m=0.2kg的小滑块以v0=1.2m/s的速度从长木板的左端滑上长木板，滑块与长木板间滑动摩擦因数μ2=0.4（如图所示）．求：（1）经过多少时间小滑块与长木板速度相同？（2）从小滑块滑上长木板到最后静止下来的过程中，小滑块滑动的距离为多少？（滑块始终没有滑离长木块）1.判断动量是否守恒，若不守恒，应用牛顿定律解题2.对每个物体进行受力分析运动状态分析，画运动简图3.分别列运动学方程，找两者位移关系速度关系6.(２０１０江苏８,４分)如图所示,平直木板AB 倾斜放置,板上的P 点距A 端较近,小物块与木板间的动摩擦因数由A 到B 逐渐减小．先让物块从A 由静止开始滑到B．然后,将A 着地,抬高B,使木板的倾角与前一过程相同,再让物块从B 由静止开始滑到A ．上述两过程相比较,下列说法中一定正确的有( )．A.物块从顶端滑到P点的过程中因摩擦产生的热量，前一过程较少B.物块经过P点的动能，前一过程较小C.物块滑到底端的速度，两次大小相等D.物块从顶端滑到底端的时间，前一过程较长二、高考篇1.一小圆盘静止在桌布上，位于一方桌的水平桌面的中央。

知识点：01重力势能与弹性势能1．重力势能(1)定义：物体的重力势能等于它所受重力与所处高度的乘积。

(2)表达式：Ep＝mgh。

(3)矢标性：重力势能是标量，但有正负，其意义表示物体的重力势能比它在参考平面大还是小。

(4)重力势能的特点：①系统性：重力势能是物体和地球所共有的。

②相对性：重力势能的大小与参考平面的选取有关，但重力势能的变化与参考平面的选取无关。

(5)重力做功与重力势能变化的关系：WG＝－ΔEp。

2．弹性势能(1)定义：发生弹性形变的物体的各部分之间，由于有弹力的相互作用，而具有的势能。

(2)大小：与形变量及劲度系数有关。

(3)弹力做功与弹性势能变化的关系：弹力做正功，弹性势能减小；弹力做负功，弹性势能增加。

02机械能守恒定律1．内容在只有重力或弹力做功的物体系统内，动能与势能可以互相转化，而总的机械能保持不变。

2．机械能守恒的条件只有重力或弹力做功。

3．对守恒条件的理解(1)只受重力作用，例如在不考虑空气阻力的情况下的各种抛体运动，物体的机械能守恒。

(2)受其他力，但其他力不做功，只有重力或系统内的弹力做功。

(3)弹力做功伴随着弹性势能的变化，并且弹力做的功等于弹性势能的减少量。

4．机械能守恒的三种表达式(1)E1＝E2(E1、E2分别表示系统初、末状态时的总机械能)。

(2)ΔE(k)＝－ΔE(p)或ΔE(k增)＝ΔE(p减）(表示系统势能的减少量等于系统动能的增加量)。

(3)ΔE(A)＝－ΔE(B)或ΔE(A增)＝ΔE(B减)(表示系统只有A、B两物体时，A增加的机械能等于B减少的机械能)。

03机械能守恒的判断机械能是否守恒的几种判断方法(1)利用机械能的定义判断(直接判断)：若物体动能、势能均不变，机械能不变。

若一个物体动能不变、重力势能变化，或重力势能不变、动能变化或动能和重力势能同时增加(减小)，其机械能一定变化。

(2)用做功判断：若物体或系统只有重力(或弹簧的弹力)做功，虽受其他力，但其他力不做功，机械能守恒。

板块模型整体分析：板块模型是高中物理中一个很经典的物理模型，该模型是动量守恒定律应用的典范，板和块借助于相互之间的摩擦力而发生作用，引起速度、位移、加速度、能量等一系列物理量的变化，因此也成为一类很重要的综合问题。

解决此类问题的关键，就是要明确板和块之间的位移关系，抓住系统动量守恒的特征，配合能量守恒、功能关系、摩擦力与最大静摩擦力的知识。

典型习题1.一质量为M 的长木板，静止在光滑水平桌面上。

一质量为m 的小滑块以水平速度v 0从长上木板的一端开始在木板上滑动，直到离开木板。

滑块刚离开木板时的速度为v 0/3.若把此木板固定在水平桌面上，其它条件相同，求滑块离开木板时的速度v.2.如右图所示，光滑的曲面轨道的水平出口跟停在光滑水平面上的平板小车的上表面相平，质量为m 的小滑块从光滑轨道上某处由静止开始滑下并滑上平板小车，使得小车在光滑水平面上滑动。

已知小滑块从光滑轨道上高度为H 的位置由静止开始滑下，最终停到板面上的Q 点。

平板小车的质量为2m ，若用g 表示本地的重力加速度大小，求：⑴小滑块到达轨道底端时的速度是多大？⑵小滑块滑上小车后，平板小车可达到的最大速度是多少？⑶在该过程中，系统产生的总热量是多少？3、如图所示，长2m ，质量为1kg 的木板静止在光滑水平面上，一木块质量也为1kg （可视为质点），与木板之间的动摩擦因数为0.2。

要使木块在木板上从左端滑向右端而不至滑落，则木块初速度的最大值为（ ）A ．1m/sB ．2 m/sC ．3 m/sD ．4 m/s4.如图所示，质量为M 的木板长为L ，木板的两个端点分别为A 、B ，中点为O ，木板置于光滑的水平面上并以v 0的水平初速度向右运动。

若把质量为m 的小木块（可视为质点）置于木板的B 端，小木块的初速度为零，最终小木块随木板一起运动。

小木块与木板间的动摩擦因数为μ，重力加速度为g 。

求： （1）小木块与木板相对静止时，木板运动的速度；（2）小木块与木板间的动摩擦因数μ的取值在什么范围内，才能使木块最终相对于木板静止时位于OA 之间。

高中物理模型法解题———板块模型【模型概述】板块模型是多个物体的多个过程问题，是一个最经典、最基本的模型之一。

木板和物块组成的相互作用的系统称为板块模型，该模型涉及到静摩擦力、滑动摩擦力的转化、方向判断等静力学知识，还涉及到牛顿运动定律、运动学规律、动能定理和能量的转化和守恒等方面的知识。

板块类问题的一般解题方法(1)受力分析．(2)物体相对运动过程的分析．(3)参考系的选择（通常选取地面）．(4)做v-t图像(5)摩擦力做功与动能之间的关系．(6)能量守恒定律的运用．一、含作用力的板块模型问题：【例题1】如图所示，木板静止于水平地面上，在其最右端放一可视为质点的木块．已知木块的质量m=1kg，木板的质量M=4kg，长L=2.5m，上表面光滑，下表面与地面之间的动摩擦因数μ=0.2．现用水平恒力F=20N拉木板，g取10m/s2，求：（1）木板的加速度；（2）要使木块能滑离木板，水平恒力F作用的最短时间；（3）如果其他条件不变，假设木板的上表面也粗糙，其上表面与木块之间的动摩擦因数为0.3，欲使木板能从木块的下方抽出，需对木板施加的最小水平拉力是多大？（设最大静摩擦力等于滑动摩擦力）（4）若木板的长度、木块质量、木板的上表面与木块之间的动摩擦因数、木块与地面间的动摩擦因数都不变，只将水平恒力增加为30N，则木块滑离木板需要多长时间？【解题思路】（1）根据牛顿第二定律求出木板的加速度．（2）让木板先做匀加速直线运动，然后做匀减速直线运动，根据牛顿第二定律，结合位移之和等于板长求出恒力F作用的最短时间．（3）根据牛顿第二定律求出木块的最大加速度，隔离对木板分析求出木板的加速度，抓住木板的加速度大于木块的加速度，求出施加的最小水平拉力．（4）应用运动学公式，根据相对加速度求所需时间．【答案】（1）木板的加速度2.5m/s2；（2）要使木块能滑离木板，水平恒力F作用的最短时间1s；（3）对木板施加的最小水平拉力是25N；（4）木块滑离木板需要2s【解析】解：（1）木板受到的摩擦力F f=μ（M+m）g=10N木板的加速度=2.5m/s2（2）设拉力F作用t时间后撤去，木板的加速度为木板先做匀加速运动，后做匀减速运动，且a=﹣a′有at2=L解得：t=1s，即F作用的最短时间是1s．（3）设木块的最大加速度为a木块，木板的最大加速度为a木板，则对木板：F1﹣μ1mg﹣μ（M+m）g=Ma木板木板能从木块的下方抽出的条件：a木板＞a木块解得：F＞25N（4）木块的加速度木板的加速度=4.25m/s2木块滑离木板时，两者的位移关系为x木板﹣x木块=L即带入数据解得：t=2s【变式练习】如图所示，质量M=1kg的木块A静止在水平地面上，在木块的左端放置一个质量m=1kg的铁块B（大小可忽略），铁块与木块间的动摩擦因数μ1=0.3，木块长L=1m，用F=5N的水平恒力作用在铁块上，g取10m/s2．（1）若水平地面光滑，计算说明两木块间是否会发生相对滑动．（2）若木块与水平地面间的动摩擦因数μ2=0.1，求铁块运动到木块右端的时间．【解题思路】（1）假设不发生相对滑动，通过整体隔离法求出A、B之间的摩擦力，与最大静摩擦力比较，判断是否发生相对滑动．（2）根据牛顿第二定律分别求出A、B的加速度，结合位移之差等于木块的长度求出运动的时间．【答案】（1）A、B之间不发生相对滑动；（2）铁块运动到木块右端的时间为．【解析】（1）A、B之间的最大静摩擦力为：f m＞μmg=0.3×10N=3N．假设A、B之间不发生相对滑动，则对AB整体分析得：F=（M+m）a对A，f AB=Ma代入数据解得：f AB=2.5N．因为f AB＜f m，故A、B之间不发生相对滑动．（2）对B，根据牛顿第二定律得：F﹣μ1mg=ma B，对A，根据牛顿第二定律得：μ1mg﹣μ2（m+M）g=Ma A根据题意有：x B﹣x A=L，，联立解得：．二、不含作用力的板块模型问题：【例题2】一长木板在水平地面上运动，在t ＝0时刻将一相对于地面静止的物块轻放到木板上，以后木板运动的速度—时间图像如图所示。
