电源模块选型参考

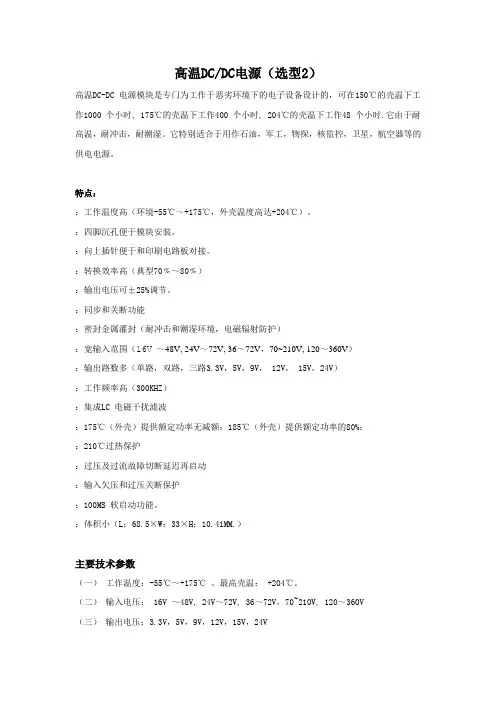

DC/DC模块电源以其体积小巧、性能卓异、使用方便的显着特点，在通信、网络、工控、铁路、军事等领域日益得到广泛的应用。

怎样正确合理地选用DC/DC模块电源呢，笔者将从DC/DC模块电源开发设计的角度，谈一谈这方面的问题，以供广大系统设计人员参考。

DCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器。

具体是指通过自激振荡电路把输入的直流电转变为交流电，再通过变压器改变电压之后再转换为直流电输出，或者通过倍压整流电路将交流电转换为高压直流电输出。

1 电源模块选择需要考虑的几个方面额定功率封装形式温度范围与降额使用隔离电压功耗和效率2 额定功率一般建议实际使用功率是模块电源额定功率的30～80%为宜（具体比例大小还与其他因素有关，后面将会提到。

），这个功率范围内模块电源各方面性能发挥都比较充分而且稳定可靠。

所有模块电源均有一定的过载能力，但是仍不建议长时间工作在过载条件下，毕竟这是一种短时应急之计。

3 封装形式DC/DC变换器的外形尺寸和输出形式差异很大。

小功率产品采用密封外壳，外形十分纤小；大功率产品常采用quarter-brick 或half-brick的形式，电路或暴露，或以外壳包裹。

在选择时，需要注意以下两个方面：第一，引脚是否在同一平面上；第二，是否便于焊接。

SMT 形式的变换器必须要符合IEC191-6:1990标准的要求，该标准对SMT器件引脚的共面问题做出了严格限定。

如果变换器不能满足这个要求，就需要为其设计专门的焊接装配工艺，这会增加装配时间，提高生产成本。

模块电源的封装形式多种多样，符合国际标准的也有，非标准的也有，就同一公司产品而言，相同功率产品有不同封装，相同封装有不同功率，那么怎么选择封装形式呢？主要有三个方面：① 一定功率条件下体积要尽量小，这样才能给系统其他部分更多空间更多功能；② 尽量选择符合国际标准封装的产品，因为兼容性较好，不局限于一两个供货厂家；③ 应具有可扩展性，便于系统扩容和升级。

CPU6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6输入/4输出6ES7 211-0BA23-0XB0 CPU221 继电器输出,6输入/4输出6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出6ES7 212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出6ES7 214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP) 6ES7 214-2AS23-0XB8 CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN) 6ES7 214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出6ES7 216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出扩展模块6ES7 221-1BH22-0XA8 EM221 16入 24VDC，开关量6ES7 221-1BF22-0XA8 EM221 8入 24VDC，开关量6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，开关量6ES7 222-1BF22-0XA8 EM222 8出 24VDC，开关量6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 开关量6ES7 222-1HF22-0XA8 EM222 8出继电器6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固态－MOSFET6ES7 222-1HD22-0XA0 EM222 4出继电器干触点6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出继电器6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出继电器6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出继电器6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出继电器6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模拟量6ES7 231-0HF22-0XA0 EM231 8入*12位精度，模拟量6ES7 231-7PB22-0XA8 EM231 2入*热电阻，模拟量6ES7 231-7PC22-0XA0 EM231 4入*热电阻，模拟量6ES7 231-7PD22-0XA8 EM231 4入*热电偶，模拟量6ES7 231-7PF22-0XA0 EM231 8入*热电偶，模拟量6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模拟量6ES7 232-0HD22-0XA0 EM232 4出*12位精度，模拟量6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模拟量6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块6ES7 253-1AA22-0XA0 EM253 位控模块6GK7 243-1EX01-0XE0 CP243-1 工业以太网模块附件6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K6ES7 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒6ES7 291-8BA20-0XA0 BC293,CPU22x电池盒6ES7 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸6ES7 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸6AV6 640-0AA00-0AX0 TD400C文本显示器6EP1 332-1SH31 专为S7－200 设计电源,24V/3.5A 可并联5个6ES7 810-2CC03-0YX0 STEP 7-Micro/Win32 V4.0 包含SP6升级包电源模板6ES7 307-1BA01-0AA0 电源模块(2A)6ES7 307-1EA01-0AA0 电源模块(5A)6ES7 307-1KA02-0AA0 电源模块(10A)CPU6ES7 312-1AE14-0AB0 CPU312，32K内存6ES7 312-5BF04-0AB0 CPU312C，64K内存 10DI/6DO6ES7 313-5BG04-0AB0 CPU313C，128K内存 24DI/16DO / 4AI/2AO6ES7 313-5BG04-9AM0 CPU313C，128K内存24DI/16DO / 4AI/2AO(组合件）（6ES7 313-5BF03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 313-6BG04-0AB0 CPU313C-2PTP，128K内存 16DI/16DO6ES7 313-6CG04-0AB0 CPU313C-2DP，128K内存 16DI/16DO6ES7 313-6CG04-9AM0 CPU313C-2DP，128K内存 16DI/16DO（6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0）6ES7 314-1AG14-0AB0 CPU314,128K内存6ES7 314-6BH04-0AB0 CPU314C-2PTP 192K内存 24DI/16DO / 4AI/2AO6ES7 314-6CH04-0AB0 CPU314C-2DP 192K内存 24DI/16DO / 4AI/2AO6ES7 314-6CH04-9AM0 CPU314C-2DP 192K内存24DI/16DO / 4AI/2AO（6ES7 314-6CG03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 315-2AH14-0AB0 CPU315-2DP, 256K内存6ES7 315-2EH14-0AB0 CPU315-2 PN/DP, 384K内存6ES7 317-2AK14-0AB0 CPU317-2DP,1M内存6ES7 317-2EK14-0AB0 CPU317-2 PN/DP,1MB内存6ES7 318-3EL01-0AB0 CPU319-3 PN/DP,2M内存内存卡6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)6ES7 953-8LG20-0AA0 SIMATIC Micro内存卡128KByte(MMC)6ES7 953-8LJ30-0AA0 SIMATIC Micro内存卡512KByte(MMC)6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)开关量模板6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）6ES7 321-1BH02-9AJ0 开入模块（16点，24VDC）组合件(6ES7 321-1BH02-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）6ES7 321-1BH50-9AJ0 开入模块（16点，24VDC，源输入）组合件 (6ES7 321-1BH50-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）6ES7 321-1BL00-9AM0 开入模块（32点，24VDC）组合件(6ES7 321-1BL00-0AA0+6ES7 392-1AM00-0AA0)6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）6ES7 321-1FH00-9AJ0 开入模块（16点，120/230VAC）(6ES7 321-1FH00-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）6ES7 321-1BP00-0AA0 开入模块（64点，24VDC）6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）6ES7 322-1BH01-9AJ0 开出模块（16点，24VDC）(6ES7 322-1BH01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）6ES7 322-1BL00-9AM0 开出模块（32点，24VDC）(6ES7 322-1BL00-0AA0+6ES7 392-1AM00-0AA0)6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）6ES7 322-1HF01-9AJ0 开出模块（8点,继电器,2A）(6ES7 322-1HF01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）6ES7 322-1HH01-0AA0 开出模块(16点,继电器)6ES7 322-1HH01-9AJ0 开出模块(16点,继电器)(6ES7 322-1HH01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）6ES7 322-1BP00-0AA0 开出模块（64点，24VDC）6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块6ES7 323-1BL00-9AM0 16点输入，24VDC；16点输出，24VDC模块(6ES7 323-1BL00-0AA0+6ES7 392-1AM00-0AA0)模拟量模板6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)6ES7 331-7KF02-9AJ0 模拟量输入模块(8路，多种信号) (6ES7 331-7KF02-0AB0+6ES7 392-1AJ00-0AA0)6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)6ES7 331-7KB02-9AJ0 模拟量输入模块(2路，多种信号)(6ES7 331-7KB02-0AB0+6ES7 392-1AJ00-0AA0)6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位精度)6ES7 331-7NF00-9AM0 模拟量输入模块(8路，15位精度)(6ES7 331-7NF00-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位精度)4通道模式6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速)6ES7 331-1KF02-0AB0 模拟量输入模块(8路, 13位精度)6ES7 331-1KF02-9AM0 模拟量输入模块(8路, 13位精度)(6ES7 331-1KF02-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻6ES7 331-7PF01-9AM0 8路模拟量输入,16位,热电阻(6ES7 331-7PF01-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶6ES7 331-7PF11-9AM0 8路模拟量输入,16位,热电偶(6ES7 331-7PF11-0AB0+6ES7 392-1AM00-0AA0)6ES7 332-5HD01-0AB0 模拟输出模块(4路)6ES7 332-5HD01-9AJ0 模拟输出模块(4路)(6ES7 332-5HD01-0AB0+6ES7 392-1AJ00-0AA0) 6ES7 332-5HB01-0AB0 模拟输出模块(2路)6ES7 332-5HB01-9AJ0 模拟输出模块(2路)(6ES7 332-5HB01-0AB0+6ES7 392-1AJ00-0AA0) 6ES7 332-5HF00-0AB0 模拟输出模块(8路)6ES7 332-5HF00-9AM0 模拟输出模块(8路)(6ES7 332-5HF00-0AB0+6ES7 392-1AM00-0AA0) 6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位精度)6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）附件6ES7 365-0BA01-0AA0 IM365接口模块6ES7 360-3AA01-0AA0 IM360接口模块6ES7 361-3CA01-0AA0 IM361接口模块6ES7 368-3BB01-0AA0 连接电缆 (1米)6ES7 368-3BC51-0AA0 连接电缆 (2.5米)6ES7 368-3BF01-0AA0 连接电缆 (5米)6ES7 368-3CB01-0AA0 连接电缆 (10米)6ES7 390-1AB60-0AA0 导轨(160mm)6ES7 390-1AE80-0AA0 导轨(480mm)6ES7 390-1AF30-0AA0 导轨(530mm)6ES7 390-1AJ30-0AA0 导轨(830mm)6ES7 390-1BC00-0AA0 导轨(2000mm)6ES7 392-1AJ00-0AA0 20针前连接器6ES7 392-1AM00-0AA0 40针前连接器6ES7 392-4BB00-0AA0 S7-300 连接电缆，用于64通道模块，长：1M，一包2个6ES7 392-4BC50-0AA0 S7-300 连接电缆，用于64通道模块，长：2.5M，一包2个6ES7 392-4BF00-0AA0 S7-300 连接电缆，用于64通道模块，长：5M，一包2个6ES7 392-1AN00-0AA0 S7-300，端子排，带螺钉型端子，用于S7-300 64通道模块，一包2个6ES7 392-1BN00-0AA0 S7-300，端子排，带弹簧型端子，用于S7-300 64通道模块，一包2个6ES7 390-0AA00-0AA0 SIMATIC S7-300，总线连接器功能模板6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块6ES7 350-2AH01-0AE0 FM350-2 计数器功能模块6ES7 351-1AH02-0AE0 FM351 定位功能模块6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘6ES7 355-0VH10-0AE0 FM355C 闭环控制模块6ES7 355-1VH10-0AE0 FM355S 闭环控制系统6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块6ES7 338-4BC01-0AB0 SM338绝对位置输入模块6ES7 352-5AH01-0AE0 FM352-5高速布尔处理器6ES7 352-5AH11-0AE0 FM352-5高速布尔处理器通讯模板6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）6ES7 341-1AH02-0AE0 CP341 通讯处理器（RS232）6ES7 341-1BH02-0AE0 CP341 通讯处理器（20mA/TTY）6ES7 341-1CH02-0AE0 CP341 通讯处理器（RS485/RS422）6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站6ES7 902-1AB00-0AA0 RS232电缆 5m6ES7 902-1AC00-0AA0 RS232电缆 10m6ES7 902-1AD00-0AA0 RS232电缆 15m6ES7 902-2AB00-0AA0 20mA/TTY电缆 5m6ES7 902-2AC00-0AA0 20mA/TTY电缆 10m6ES7 902-2AG00-0AA0 20mA/TTY电缆 50m6ES7 902-3AB00-0AA0 RS485/RS422电缆 5m6ES7 902-3AC00-0AA0 RS485/RS422电缆 10m6ES7 902-3AG00-0AA0 RS485/RS422电缆 50m6GK7 342-5DA02-0XE0 CP342-5通讯模块6GK7 342-5DF00-0XE0 CP342-5 光纤通讯模块6GK7 343-5FA01-0XE0 CP343-5通讯模块6GK7 343-1EX30-0XE0 CP343-1 以太网通讯模块6GK7 343-1CX10-0XE0 CP343-1 以太网通讯模块6GK7 343-1GX30-0XE0 CP343-1 IT以太网通讯模块(支持PROFINET)6ES7 312-1AE13-0AB0 CPU312，32K内存6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存6ES7 353-1AH01-0AE0 FM353 定位功能模块6ES7 354-1AH01-0AE0 FM354 定位功能模块6ES7 357-4AH01-0AE0 FM357-2 定位功能模块6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO6ES7 313-5BF03-9AM0 CPU313C，64K内存24DI/16DO / 4AI/2AO(组合件）（6ES7 313-5BF03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO6ES7 313-6CF03-9AM0 CPU313C-2DP，64K内存16DI/16DO（6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0）6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO6ES7 314-6CG03-9AM0 CPU314C-2DP 96K内存24DI/16DO / 4AI/2AO（6ES7 314-6CG03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存电源模块6ES7 407-0DA02-0AA0 电源模块(4A)6ES7 407-0KA02-0AA0 电源模块(10A)6ES7 407-0KR02-0AA0 电源模块(10A)冗余6ES7 407-0RA02-0AA0 电源模块(20A)6ES7 405-0DA02-0AA0 电源模块(4A)6ES7 405-0KA02-0AA0 电源模块(10A)6ES7 405-0RA02-0AA0 电源模块(20A)6ES7 971-0BA00 备用电池CPU6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序内存/256KB数据内存6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余热备CPU 2.8 MB RAM6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余热备CPU 30 MB RAM6ES7 400-0HR00-4AB0 CPU 417-4H; 冗余热备CPU 30 MB RAM6ES7 400-0HR50-4AB0 412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M 存储卡、4个同步模块、2根同步电缆，以及4个备用电池(PS405 10A)6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序内存/144KB数据内存6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序内存/256KB数据内存6ES7 412-2EK06-0AB0 CPU412-2PN/DP,0.5M程序内存/0.5M数据内存6ES7 414-2XK05-0AB0 CPU414-2,512KB程序内存/512KB数据内存6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序内存/1.4M数据内存 1个IF模板插槽6ES7 414-3EM06-0AB0 CPU414-3PN/DP 2M程序内存/2M数据内存 1个IF模板插槽6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序内存/2.8M数据内存6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序内存/5.6M数据内存 1个IF模板插槽6ES7 416-3ES06-0AB0 CPU416-3PN/DP 8M程序内存/8M数据内存 1个IF模板插槽6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序内存/2.8M数据内存6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序内存/5.6M数据内存6ES7 417-4XT05-0AB0 CPU417-4,15M程序内存/15M数据内存内存卡6ES7 952-0AF00-0AA0 64K字节 RAM6ES7 952-1AH00-0AA0 256K字节 RAM6ES7 952-1AK00-0AA0 1M字节 RAM6ES7 952-1AL00-0AA0 2M字节 RAM6ES7 952-1AM00-0AA0 4M字节 RAM6ES7 952-1AP00-0AA0 8M字节 RAM6ES7 952-1AS00-0AA0 16M字节 RAM6ES7 952-1AY00-0AA0 64M字节 RAM6ES7 952-0KF00-0AA0 64K字节 FLASH EPROM6ES7 952-0KH00-0AA0 256K字节 FLASH EPROM6ES7 952-1KK00-0AA0 1M字节 FLASH EPROM6ES7 952-1KL00-0AA0 2M字节 FLASH EPROM6ES7 952-1KM00-0AA0 4M字节 FLASH EPROM6ES7 952-1KP00-0AA0 8M字节 FLASH EPROM6ES7 952-1KS00-0AA0 16M字节 FLASH EPROM6ES7 952-1KT00-0AA0 32M字节 FLASH EPROM6ES7 952-1KY00-0AA0 64M字节 FLASH EPROM开关量输入模板6ES7 421-1BL01-0AA0 开关量输入模块(32点,24VDC)6ES7 421-1EL00-0AA0 开关量输入模块(32点,120VUC)6ES7 421-1FH20-0AA0 开关量输入模块(16点,120/230VUC)6ES7 421-7BH01-0AB0 开关量输入模块(16点,24VDC)中断6ES7 421-7DH00-0AB0 开关量输入模块(16点,24V到60VUC)开关量输出模板6ES7 422-1BH11-0AA0 开关量输出模块(16点,24VDC，2A）6ES7 422-1BL00-0AA0 32点输出，24VDC,0.5A6ES7 422-7BL00-0AB0 32点输出，24VDC,0.5A,中断6ES7 422-1FH00-0AA0 16点输出，120/230VAC，2A6ES7 422-1HH00-0AA0 16点输出，继电器，5A模拟量模块6ES7 431-0HH00-0AB0 16路模拟输入，13位6ES7 431-1KF00-0AB0 8路模拟输入，13位，隔离6ES7 431-1KF10-0AB0 8路模拟输入，14位，隔离，线性化6ES7 431-1KF20-0AB0 8路模拟输入，14位，隔离6ES7 431-7KF00-0AB0 8路模拟输入，16位，隔离，热电偶6ES7 431-7KF10-0AB0 8路模拟输入，16位，隔离，热电阻6ES7 431-7QH00-0AB0 16路模拟输入，16位，隔离6ES7 432-1HF00-0AB0 8路模拟输出，13位，隔离功能模板6ES7 450-1AP00-0AE0 FM450-1计数器模板6ES7 451-3AL00-0AE0 FM451定位模板6ES7 452-1AH00-0AE0 FM452电子凸轮控制器6ES7 453-3AH00-0AE0 FM453定位模板6ES7 455-0VS00-0AE0 FM455C闭环控制模块6ES7 455-1VS00-0AE0 FM455S闭环控制模块6DD1 607-0AA2 FM 458-1DP快速处理系统6ES7 953-8LJ20-0AA0 用于FM458-1DP 基本模板 512KByte(MMC) 6ES7 953-8LL20-0AA0 用于FM458-1DP 基本模板 2MByte(MMC)6ES7 953-8LM20-0AA0 用于FM458-1DP 基本模板 4MByte(MMC)6DD1 607-0CA1 EXM 438-1 I/O扩展模板6DD1 607-0EA0 EXM 448 通讯扩展模板6DD1 607-0EA2 EXM 448-2 通讯扩展模板6DD1 681-0AE2 SB10端子模块6DD1 681-0AF4 SB60端子模块6DD1 681-0AG2 SB70端子模块6DD1 681-0AJ1 SU12端子模块6DD1 681-0DH1 SB71端子模块6DD1 681-0EB3 SB61端子模块6DD1 681-0GK0 SU13端子模块6DD1 684-0GC0 SC62连接电缆6DD1 684-0GD0 SC63连接电缆6DD1 684-0GE0 SC64连接电缆通讯模板6ES7 440-1CS00-0YE0 CP440通讯处理器6ES7 441-1AA04-0AE0 CP441-1通讯处理器6ES7 441-2AA04-0AE0 CP441-2通讯处理器6ES7 963-1AA00-0AA0 RS232C接口模板6ES7 963-2AA00-0AA0 20mA接口模板6ES7 963-3AA00-0AA0 RS422/485接口模板6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站6GK7 443-5FX02-0XE0 CP443-5基本型通讯处理器,支持Profibus-Fms协议6GK7 443-5DX04-0XE0 CP443-5扩展型通讯处理器,支持Profibus-DP协议6GK7 443-1EX20-0XE0 CP443-1 以太网通讯处理器6GK7 443-1GX20-0XE0 CP443-1 高级以太网通讯处理器附件6ES7 960-1AA04-0XA0 冗余系统同步模板（新）近距离同步（10米以内）6ES7 960-1AB04-0XA0 冗余系统同步模板（新）远程同步模板（10米到10公里，用同长度的光缆）6ES7 960-1AA04-5AA0 冗余系统光纤连接电缆（1米）（新）6ES7 960-1AA04-5BA0 冗余系统光纤连接电缆（2米）（新）6ES7 960-1AA04-5KA0 冗余系统光纤连接电缆（10米）（新）6ES7 833-1CC01-0YA5 S7F系统可选软件包6ES7 833-1CC00-6YX0 F运行授权6ES7 197-1LA04-0XA0 Y-LINK6ES7 492-1AL00-0AA0 前连接器6ES7 400-1TA01-0AA0 主板(18槽)UR16ES7 400-1JA01-0AA0 主板(9槽)UR26ES7 400-1TA11-0AA0 主板(18槽)铝板6ES7 400-1JA11-0AA0 主板(9槽)铝板6ES7 400-2JA00-0AA0 UR2-H主板（18槽）6ES7 400-2JA10-0AA0 UR2-H主板（18槽）铝板6ES7 401-1DA01-0AA0 CR3 机架（4 槽）6ES7 401-2TA01-0AA0 CR2主板（18槽）6ES7 403-1TA01-0AA0 ER1机架（18槽）6ES7 403-1JA01-0AA0 ER2机架（9槽）6ES7 403-1TA11-0AA0 ER1机架（18槽）铝板6ES7 403-1JA11-0AA0 ER2机架（9槽）铝板6ES7 460-0AA01-0AB0 IM460-06ES7 461-0AA01-0AA0 IM461-06ES7 461-0AA00-7AA0 终端器6ES7 468-1AH50-0AA0 连接电缆 (0.75米）6ES7 468-1BB50-0AA0 连接电缆 (1.5米）6ES7 460-1BA01-0AB0 IM460-16ES7 461-1BA01-0AA0 IM461-16ES7 468-3AH50-0AA0 468-3连接电缆 (0.75米）6ES7 468-3BB50-0AA0 468-3连接电缆 (1.5米）6ES7 460-3AA01-0AB0 IM460-36ES7 461-3AA01-0AA0 IM461-36ES7 461-3AA00-7AA0 终端器6ES7 468-1BF00-0AA0 468-1连接电缆（5米）6ES7 468-1CB00-0AA0 468-1连接电缆（10米）6ES7 468-1CC50-0AA0 468-1连接电缆（25米）6ES7 468-1CF00-0AA0 468-1连接电缆（50米）6ES7 468-1DB00-0AA0 468-1连接电缆（100米）6ES7 463-2AA00-0AA0 IM463-2接口模块6ES7 964-2AA04-0AB0 IF-964 DP接口模块6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序内存/1.4M数据内存 1个IF模板插槽6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序内存/5.6M数据内存 1个IF模板插槽CPU6ES7 211-1AD30-0XB06ES7 211-1BD30-0XB06ES7 211-1HD30-0XB06ES7 212-1AD30-0XB06ES7 212-1BD30-0XB06ES7 212-1HD30-0XB06ES7 214-1AE30-0XB06ES7 214-1BE30-0XB06ES7 214-1HE30-0XB0DI/DO6ES7 221-1BF30-0XB06ES7 221-1BH30-0XB06ES7 222-1BF30-0XB06ES7 222-1BH30-0XB06ES7 222-1HF30-0XB06ES7 222-1HH30-0XB06ES7 223-1BH30-0XB06ES7 223-1PH30-0XB06ES7 223-1PL30-0XB06ES7 223-1BL30-0XB0AI/AO6ES7 231-4HD30-0XB06ES7 231-4HF30-0XB06ES7 232-4HB30-0XB06ES7 232-4HD30-0XB06ES7 234-4HE30-0XB06ES7 231-5PD30-0XB06ES7 231-5QD30-0XB0SB6ES7 223-0BD30-0XB06ES7 232-4HA30-0XB0CP6ES7 241-1AH30-0XB06ES7 241-1CH30-0XB0SIM6ES7 274-1XF30-0XA06ES7 274-1XH30-0XA0存储卡6ES7 954-8LB00-0AA06ES7 954-8LF00-0AA0编程软件6ES7 822-0AA00-0YA0其它6GK7 277-1AA10-0AA06EP1 332-1SH716ES7 290-6AA30-0XA06AV6 640-0BA11-0AX0 OP 73 micro s7-200系列用6AV6 640-0CA11-0AX1 TP177 micro 触摸式 s7-200系列用6AV6 648-0AC11-3AX0 Smart 700 彩色 7寸 s7-200系列用6AV6 648-0AE11-3AX0 Smart 1000 彩色 10.2寸 s7-200系列用6AV6 641-0AA11-0AX0 OP 73 单色 3英寸6AV6 641-0BA11-0AX1 OP 77A 单色 4.5英寸6AV6 641-0CA01-0AX1 OP 77B 单色 4.5英寸6AV6 642-0BD01-3AX0 TP 177B 4.3" TFT 宽屏，256色，2 MB用户内存6AV6 642-0AA11-0AX1 TP 177A 单色 5.7英寸6AV6 642-0BC01-1AX1 TP 177B DP 单色 5.7英寸6AV6 642-0BA01-1AX1 TP 177B PN/DP 彩色 5.7英寸6AV6 642-0DC01-1AX1 OP 177B DP 单色 5.7英寸6AV6 642-0DA01-1AX1 OP 177B PN/DP 彩色 5.7英寸6AV6 643-0BA01-1AX0 OP 277-6操作员面板,5.7寸彩色中文显示6AV6 643-0AA01-1AX0 TP277-6 触摸式面板,5.7寸彩色中文显示6AV6 642-0EA01-3AX0 MP177 5.7" Touch，TFT 64K色6AV6 643-0CB01-1AX1 MP277-8 触摸式面板，8寸64K色中文6AV6 643-0DB01-1AX1 MP277-8 按键式面板,8寸64K色中文显示6AV6 643-0CD01-1AX1 MP277-10 触摸式面板，10寸64K色中文6AV6 643-0DD01-1AX1 MP277-10 按键式面板,10寸64K色中文显示6AV6 644-0AA01-2AX0 MP377-12 触摸式面板，12寸64K色中文6AV6 644-0AB01-2AX0 MP377-15 触摸式面板，15寸64K色中文6AV6 644-0AC01-2AX1 MP377-19 触摸式面板，19寸64K色中文6AV6 644-0BA01-2AX1 MP377-12 按键式面板,12寸64K色中文显示6AV6 647-0AA11-3AX0 SIMATIC KTP400 Basic mono PN 3.8"4个功能键 mono STN 显示屏，以太网接口6AV6 647-0AB11-3AX0 SIMATIC KTP600 Basic color PN 5,7"6个功能键 TFT 显示屏，单色以太网接口6AV6 647-0AC11-3AX0 KTP600 Basic color DP 5.7" 256色，6个功能键，MPI/Profi bus DP 接口6AV6 647-0AD11-3AX0 SIMATIC KTP600 Basic color PN 5,7" 6个功能键TFT 显示屏，256 色以太网接口6AV6 647-0AE11-3AX0 SIMATIC KTP1000 基本色 DP 10.4" ，8个功能键TFT 显示器，256 色MPI/PROFIBUS DP 接口6AV6 647-0AF11-3AX0 SIMATIC KTP1000 基本色 PN 10,4" ，8个功能键TFT 显示器，256 色，以太网接口6AV6 647-0AG11-3AX0 SIMATIC TP1500 基本色 PN 15.0" 无功能键TFT 显示器，256 色，以太网接口6AV6 671-1CB00-0AX2 MMC 存储卡 128 MB 用于 OP77B, OP/TP 177B, MOBILE PANEL 177 6AV2124-2DC01-0AX0 KTP400 Comfort 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控 + 触摸，4 MB 用户内存6AV2124-1DC01-0AX0 KP400 Comfort 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控6AV2124-0GC01-0AX0 TP700 Comfort 7 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存6AV2124-1GC01-0AX0 KP700 Comfort 7 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存6AV2124-0JC01-0AX0 TP900 Comfort 9 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存6AV2124-1JC01-0AX0 KP900 Comfort 9 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存6AV2124-0MC01-0AX0 TP1200 Comfort 12 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存6AV2124-1MC01-0AX0 KP1200 Comfort 12 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存6AV6 671-8XB10-0AX1 SD Card 512MB6ES7 648-0DC50-0AA0 USB stick 8G6AV6 545-0BA15-2AX0 TP170A触摸式面板6AV6 545-0BB15-2AX0 TP170B触摸式面板,5.7寸单色中文显示6AV6 545-0BC15-2AX0 TP170B触摸式面板,5.7寸彩色中文显示6AV6 542-0BB15-2AX0 OP170B操作员面板,5.7寸单色中文显示6AV6 545-0CA10-0AX0 TP270-6触摸式面板,5.7寸彩色中文显示6AV6 545-0CC10-0AX0 TP270-10触摸式面板,10.4寸彩色中文显示6AV6 542-0CA10-0AX0 OP270-6操作员面板,5.7寸彩色中文显示6AV6 542-0CC10-0AX0 OP270-10操作员面板,10.4寸彩色中文显示6AV6 542-0AG10-0AX0 MP270B按键式面板,10.4寸彩色中文显示6AV6 545-0AH10-0AX0 MP270B-6 触摸式面板，5.7寸彩色中文6AV6 545-0AG10-0AX0 MP270B-10 触摸式面板,10.4寸彩色中文显示6AV6 542-0DA10-0AX0 MP370按键式面板,12寸256色中文显示6AV6 545-0DA10-0AX0 MP370触摸式面板,12寸256色中文显示6AV6 545-0DB10-0AX0 MP370触摸式面板,15寸256色中文显示6AV6 574-2AC00-2AA1 CF 存储卡 512 MB6ES7 648-0DC30-0AA0 USB stick 1G6ES7 648-0DC40-0AA0 USB stick 2G6AV6 640-0DA11-0AX0 K-TP 178 micro s7-200系列用6EP1 331-5BA00 单相220VAC输入，输出24VDC 0.6A6EP1 331-5BA10 单相220VAC输入，输出24VDC 1.3A6EP1 321-5BA00 单相220VAC输入，输出12VDC 2A6EP1 331-1SH03 单相220VAC输入，输出24VDC 1.3A6EP1 332-2BA00 单相220VAC输入，输出24VDC 3.8A6EP1 332-2BA10 单相120/220VAC输入，输出24VDC 2.5A6EP1 333-2AA01 单相120/230VAC输入，输出24VDC 5A 工业可并联6EP1 333-2BA01 单相120VAC/220VAC输入，输出24VDC 5A6EP1 333-3BA00 单相120VAC/220to500VAC输入，输出24VDC 5A6EP1 334-2AA01 单相120/220VAC输入，输出24VDC ，10A ，工业可并联6EP1 334-2BA01 单相220VAC输入，输出24VDC 10A6EP1 334-3BA00 单相120/220VACto500VAC输入，输出24VDC ，10A6EP1 336-3BA00 单相220VAC输入，输出24VDC 20A 工业可并联6EP1 337-3BA00 单相120/230,40A6EP1 436-2BA10 三相380VAC输入，输出24VDC ，20A ，工业可并联6EP1 436-3BA00 三相380VAC输入，输出24VDC，20A ，新型模块式电源6EP1 437-3BA00 三相380VAC输入，输出24VDC，40A ，工业可并联6EP1 457-3BA00 三相380VAC输入，输出48VDC，20A ，工业可并联SITOP facets6EP1 333-1AL12 单相120/230VAC输入，输出24VDC 5A6EP1 334-1AL12 单相120/230VAC输入，输出24VDC 10A6ES7 307-1EA80-0AA0 单相120/230VAC输入，输出24VDC 10A6EP1 353-2BA00 单相120/230VAC输入，输出24VDC 设定范围3～52DC 10ALOGO! Power 微型电源组6EP1 332-1SH43 单相220VAC输入，输出24VDC 2.5A6EP1 332-1SH52 单相220VAC输入，输出24VDC 4ASITOP 附加设备6EP1 961-3BA10 信号模块，输入范围240VAC/6A,只能和模块式SITOP电源共用6EP1 961-3BA01 缓冲模块，输入24VDC,输出电流40A，可并联，只能和模块式SITOP电源共用6EP1 961-3BA21 冗余模块，输入24VDC,输出电流40A6EP1 961-2BA00 诊断模块，输入24VDC,输出电流4*10ASITOP PS2076EP1 332-1LA00 单相100/220VAC输入，输出24VDC 2.5A6EP1 332-1LA10 单相100/220VAC输入，输出24VDC 4A6EP1 333-2AA00 单相220VAC输入，输出24VDC 5A 工业可并联6EP1 333-2BA00 单相120VAC/220VAC输入，输出24VDC 5A6EP1 334-2AA00 单相220VAC输入，输出24VDC ，10A ，工业可并联6EP1 334-2BA00 单相220VAC输入，输出24VDC 10A6EP1 336-2BA00 单相220VAC输入，输出24VDC 20A6EP1 434-2BA00 三相380VAC输入，输出24VDC 10A 工业可并联6EP1 436-2BA00 三相380VAC输入，输出24VDC ，20A ，工业可并联6EP1 437-2BA00 三相380VAC输入，输出24VDC，30A ，工业可并联6EP1 437-2BA10 三相380VAC输入，输出24VDC，40A ，工业可并联6EP1 252-0AA01 单相230VAC输入，输出41.5V/2A6EP1 331-2BA10 单相120/230VAC输入，输出24VDC 0.5A6ES7 654-8BC03-5DD0 AS 414-3自动化系统，存储卡2MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽ALU）6ES7 654-8BC03-3BD0 AS 414-3自动化系统，存储卡2MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽ALU）6ES7 654-8CG03-5DD0 AS 416-2自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽ALU）6ES7 654-8CG03-3BD0 AS 416-2自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8DH03-5DD0 AS 416-3自动化系统，存储卡8MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽）6ES7 654-8DH03-3BD0 AS 416-3自动化系统，存储卡8MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8CK03-5DD0 AS 417-4自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽）6ES7 654-8CK03-3BD0 AS 417-4自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8EK03-5DD0 AS 417-4自动化系统，存储卡16MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽）6ES7 654-8EK03-3BD0 AS 417-4自动化系统，存储卡16MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8BA03-3CD0 AS 412-3-1H自动化系统，存储卡2 MB RAM, 用于连到工业以太网的CP 443-1EX20通讯模板， UR2（9槽），PS 407 10 A 电源6ES7 654-8BE03-3CD0 AS 414-4-1H自动化系统，存储卡 2 MB RAM,用于连到工业以太网的CP 443-1EX20通讯模板， UR2（9槽），PS 407 10 A 电源6ES7 654-8CM03-3CD0 AS 417-4-1H自动化系统，4MB存储卡 RAM , 用于连到工业以太网的CP 443-1EX20通讯模板，UR1(9槽)，PS407 10A电源6ES7 654-8EM03-3CD0 AS 417-4-1H自动化系统，16MB存储卡 RAM , 用于连到工业以太网的CP 443-1EX20通讯模板，UR1(9槽)，PS407 10A电源6ES7 656-8BA33-1CD0 AS 412-3-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器CP 443-1EX20，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8BA33-1BD0 AS 412-3-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器CP 443-1EX20，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BA33-2BD0 AS 412-3-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器CP 443-1EX20，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BE33-1BD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BE33-1CD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8BE33-2BD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BE33-2CD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8CE33-1BD0 AS 414-4-2H型控制器，2个4MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CE33-1CD0 AS 414-4-2H自动化系统，2个4 MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8CE33-2CD0 AS 414-4-2H型控制器，2个4MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CM33-1BD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CM33-1CD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8CM33-2BD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CM33-2CD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8DM33-1BD0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-1CD0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8DM33-2BD0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-2CB0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8EM33-1BD0 AS 417-4-2H自动化系统，2个16MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8EM33-1CD0 AS 417-4-2H自动化系统，2个16 MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-2BD0 AS 417-4-2H自动化系统，2个16MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-1GD0 AS 417-4-2H自动化系统， 2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS405 10A电源6ES7 656-8EM33-1GD0 AS 417-4-2H自动化系统，2个16 MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS405 10A电源SIMATIC PCS7 Software v7.16ES7 658-1AF17-0YA5 PCS 7 工程师站软件，用于 AS 的工程软件不受限制 PO (过程对象) 6ES7 658-2BA17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 250 PO / RC8K6ES7 658-2BB17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 1000 PO / RC32K6ES7 658-2BC17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 2000 PO / RC64K6ES7 658-2BD17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 3000 PO / RC100K6ES7 658-2BE17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 5000 PO / RC150K6ES7 658-2BF17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 8500 PO / RC256K6ES7 658-2CX17-0YA5 OS客户端软件6ES7 658-5AA17-0YA5 PCS 7 工程师站软件，用于 AS/OS 的工程软件 250 PO / RC8K6ES7 658-5AB17-0YA5 PCS 7 工程师站软件，用于 AS/OS 的工程软件 1000 PO / RC32K6ES7 658-5AC17-0YA5 PCS 7 工程师站软件，用于 AS/OS 的工程软件 2000 PO / RC64K6ES7 658-1AF17-0YA6 PCS 7 工程师站软件租用授权(30天)，用于 AS，无限点6ES7 658-2DF17-0YA6 PCS 7 工程师站软件租用授权（30天），用于 OS，无限点6ES7 658-2AA17-0YA0 OS 单站软件， 250 个 PO / RT 8K6ES7 658-2AB17-0YA0 OS 单站软件，1000 个 PO / RT 32K6ES7 658-2AC17-0YA0 OS 单站软件，2000 个 PO / RT 64K6ES7 658-2AD17-0YA0 OS 单站软件，3000 个 PO / RT 100K6ES7 658-2AE17-0YA0 OS 单站软件，5000 个 PO / RT 150K6ES7 652-0XD17-2YB5 SFC 显示和操作序列控件 V7.06ES7 658-1AF07-0YA5 PCS 7 工程师站软件，用于 AS 的工程软件不受限制 PO (过程对象) 6ES7 658-2BA07-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 250 PO / RC8K6ES7 658-2BB07-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 1000 PO / RC32K。

IGBT模块选型参考1．IGBT模块的功率损耗IGBT关断截止时，I(t)≈o，损耗的功率可忽略。

为了便于分析，将损耗分为导通损耗和开关损耗。

另外，开关损耗也可分为两类：具有理想二极管时IGBT的开关损耗和考虑二极管反向恢复时间时IGBT的开关损耗。

IGBT导通时，如果电流为方波脉冲，那么导通能量就等于电流、电压降和导通时间三者之积。

IGBT在任意电流和温度时的最高电压降，根据数据表提供的数据，可按以下两步得到：首先，从IGBT集电极发射极饱和电压与壳温的关系曲线上找出能满足所需电流的集电极发射极饱和电压。

然后，为了得到最大压降，在给定结温下从该曲线上得出的电压降必须乘以电气特性表中给出的最大值与典型值之比。

如果栅极驱动电压不是15V，最大压降值还需要些修正，修正系数可参考器件公司的IGBT设计手册。

如果电流不是方波脉冲，导通损耗只能用积分计算。

这样必须建立电流波形和电压降的数学表达式，这些函数关系可参考器件公司的IGBT设计手册。

在负载为电感的电路中，开关导通引起续流二极管反向恢复，同时开关器件中产生很大的电流尖峰，从而使IGBT和续流二极管的开关损耗增加。

考虑到二极管反向恢复引起的开关损耗，IGBT总的开关损耗可由下式给出：Po = Pss + Psw式中：Esw(on)为每一个脉冲对应的IGBT开通能量（在tj= 125℃、峰值电流Icp条件下）；Esw(off)为每个脉冲对应的IGBT关断能量（在tj=125℃、峰值电流Icp条件下）；Psw为变频电源每臂的PWM开关功率；Icp为正弦输出电流的峰值；Uce(sat)为IGBT的饱和电压降(在Tj= 125℃、峰值电流Icp条件下)；Fsw为开关频率；D为PWM信号占空比；θ为输出电压与电流之间的相位角（功率因数为cosθ）。

2．IGBT模块参数的选择IGBT已广泛应用于20KHz的硬开关变换器及频率更高的软开关变换器中。

通常情况下，选择IGBT模块的参数时应考虑以下几个方面的因素。

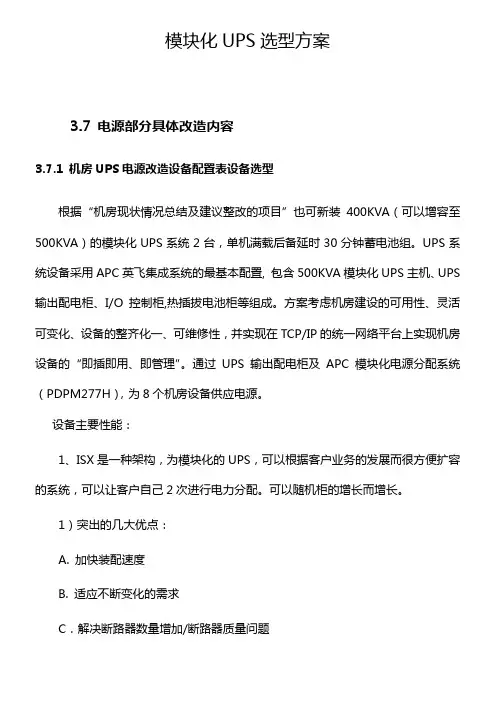

模块化UPS选型方案3.7 电源部分具体改造内容3.7.1 机房UPS电源改造设备配置表设备选型根据“机房现状情况总结及建议整改的项目”也可新装400KVA（可以增容至500KVA）的模块化UPS系统2台，单机满载后备延时30分钟蓄电池组。
